  1. Трансформаторы ТСЛ

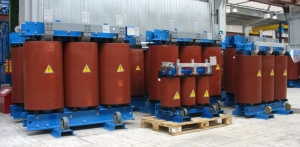

  1. 1 ТСЛ стандартные


ТСЛ стандартные - сухие трансформаторы с литой изоляцией «Трансформер» мощностью 25-3150 кВА классов напряжения 6 кВ, 10 кВ, 20 кВ, 35 кВ. Полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Пожаробезопасные трансформаторы ТСЛ разработаны специально для встроенных подстанций, в том числе в жилых и офисных зданиях. В ТСЛ в качестве диэлектрика используется огнестойкая самогасящаяся смола, что обеспечивает также экологичность оборудования - во время пожара не выделяются вредные вещества, отсутствует проблема выброса масла.

Сухие трансформаторы устанавливаются в помещениях с особо жесткими требованиями пожарной безопасности и взрывобезопасности.

Преимущества

— установка во встроенные подстанции;

— пониженный уровень шума;

— устойчивость к воздействию пыли, влаги и плесени;

— минимальные эксплуатационные затраты.

Конструктивные особенности

Магнитный сердечник изготавливается из тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием. Современная технология нарезки металла и сборки элементов step-lap обеспечивает малые потери холостого хода и приводит к снижению уровня шума.

Обмотки НН производятся из алюминиевого/медного провода (до 160 кВА) или алюминиевой/медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.

Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или алюминиевой/медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями.

Основные технические характеристики трансформаторов ТСЛ

Тип трансформатора

ТСЛ, ТСЗЛ

Мощность

25-3150 кВА

Группа соединения обмоток

D/Yn-11, Y/Yn-0,
другие по требованию заказчика

Материал обмоток ВН и НН

Алюминий/медь

Номинальное высшее напряжение

(3, 6, 10, 20, 35 кВ)±2×2,5%

Номинальное низшее напряжение

230, 400, 690 В;
6, 10 кВ

Уровень частичных разрядов

≤10 пК

Класс нагревостойкости

F (155°С)

Класс пожаробезопасности

F1

Класс экологической безопасности

E2

Номинальное значение климатических факторов

У3, УХЛ3 по ГОСТ 15150-69

Охлаждение

AN (естественное)

AF (принудительное)

Степень защиты

без защитного кожуха – IP00

в металлическом кожухе – от IP10 до IP33

Температура эксплуатации, транспортировки и хранения

-25 … +40 °С для У3

-60 … +40 °С для УХЛ3

Срок службы

30 лет

Гарантийный срок

до 5 лет

Нормативные документы

ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719,

ТУ-3411-002-46854782-2006

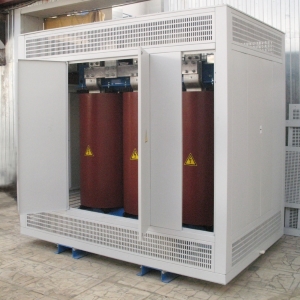

  1. 2 ТСЗЛ в защитном кожухе


Сухие трансформаторы с литой изоляцией, поставляемые в кожухе, маркируются как ТСЗЛ, где буква «З» указывает на защищенность трансформатора.

Кожух представляет собой металлический короб, защищающий трансформатор от воздействия посторонних предметов и капель воды, в зависимости от варианта исполнения. Кожух необходим в случае, когда трансформатор ТСЛ устанавливается на открытой площадке (к примеру, в производственном цехе), в помещении с повышенной влажностью.

Степень защиты трансформатора, обеспечиваемся кожухом – от IP10 до IP33 согласно таблице, приведенной ниже.

Номер

Краткая характеристика обеспечиваемой защиты

Краткое описание предметов, которые не должны попадать в корпус кожуха

Первый номер характеристики

0

Защиты нет

1

Защита от проникновения твердых тел размером более 50 мм.

Большой участок поверхности человеческого тела (например, рука).

Твердые тела диаметром не более 50 мм.

2

Защита от проникновения твердых тел размером более 10 мм.

Стержни и т.п. длиной не более 80 мм.

Твердые тела диаметром более 12 мм.

3

Защита от проникновения твердых тел размером более 2,5 мм.

Инструмент, проволока и т.п. предметы, диаметр или толщина которых более 2,5 мм.

Твердые тела диаметром более 2,5 мм.

Второй номер характеристики

0

Защиты нет

1

Защита от вертикально падающих капель воды

Вертикально падающие капли воды не должны оказывать вредного воздействия.

2

Защита от капель воды, падающих под углом 15° к вертикали

Капли воды, падающие вертикально, не должны оказывать вредного воздействия, когда корпус наклонен под углом 15° от его нормального положения.

3

Защита от дождя

Дождь (капли воды, падающие под углом 60° к вертикали) не должен оказывать вредного воздействия.

4

Защита от брызг воды

Брызги воды, падающие на корпус со всех сторон, не должны оказывать вредного воздействия.

Конструкция кожуха максимально проста в сборке и удобна в обслуживании. Распашные дверцы со стороны ВН и НН позволяют без труда производить переключения, а также профилактические работы — осмотр трансформатора, протяжку контактных и резьбовых соединений.

Присоединительные шины в базовом исполнении изготавливают из алюминия, в нестандартном исполнении — из меди. Материал присоединительных шин выбирает заказчик. По требованию клиента производится омеднение контактных площадок алюминиевых шин методом газодинамического напыления. Размеры присоединительных шин зависят от мощности силового трансформатора.

Заземление кожуха выведено на две короткие стороны. Кожух окрашен порошковыми красками, которые имеют высокую степень адгезии к металлу и устойчивости к царапинам. Срок службы покрытия внутри помещения — не менее 15 лет.

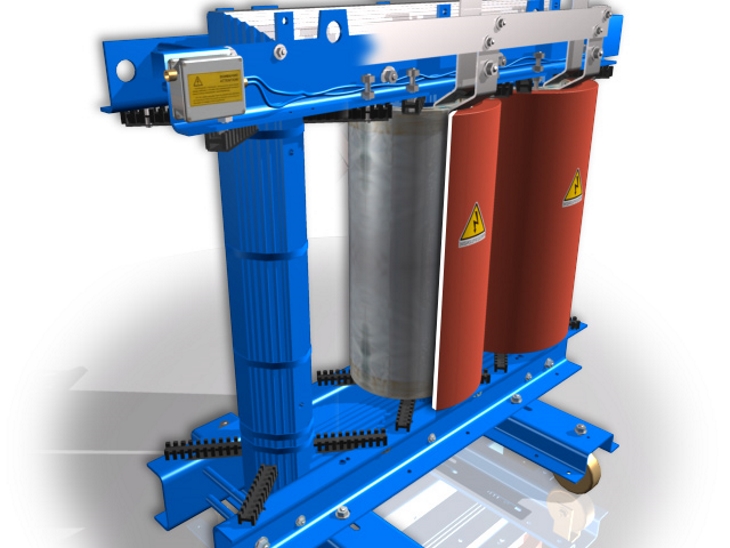

  1. 3 ТСЛ малошумные


Данная серия изделий представлена трансформаторами ТСЛ с пониженным уровнем шума.

Снижение уровня шума достигается благодаря применение современной технология нарезки металла и сборки элементов магнитопровода (технология step-lap). Данная технология также обеспечивает малые потери холостого хода.

Технические характеристики трансформаторов ТСЛ 10 кВ с пониженным уровнем шума



Мощность
кВА

Напряжение

Схема и группа
соединения


%

Iхх
%

Потери

Корректированный уровень
звуковой мощности
 не более Lpa, дБА

Масса
кг



ВН, кВ

НН, В

х.х., Вт

к.з., Вт

с нормальным уровнем шума

с пониженным уровнем шума



400

10

230

400

Д/Ун-11

У/Ун-0

6

0,4

800

5600

76

66

1400



1000

6

0,3

1500

8900

78

70

2650



2000

6

0,3

2400

15600

81

75

4350



2500

6

0,3

3000

19500

82

76

5150

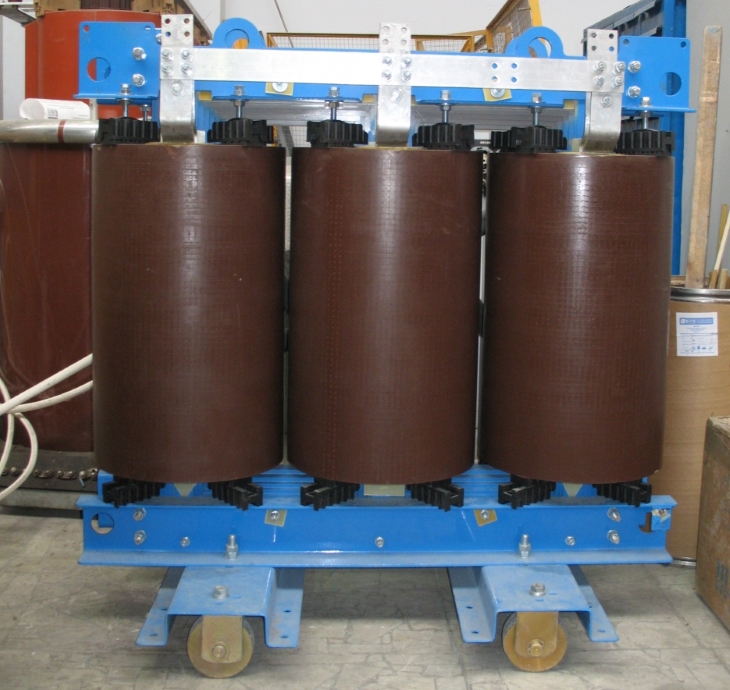

  1. 4 ТСЛ морозостойкие


Морозостойкие трансформаторы ТСЛ (климатическое исполнение УХЛ3) могут эксплуатироваться при температуре окружающего воздуха от -60 до +40°С.

Устойчивость к низким температурам обеспечивается благодаря особому составу литой изоляции и применению специальной технологии ее изготовления.

Основные технические характеристики, габаритные и присоединительные размеры морозостойких трансформаторов ТСЛ не отличаются от аналогичных параметров для трансформаторов в стандартном исполнении.

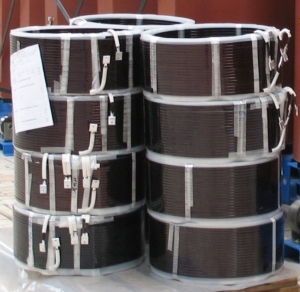

  1. 5 ТСЛ с медными обмотками


По заказу клиентов силовые сухие трансформаторы ТСЛ могут изготавливаться с медными обмотками. От аналогов с алюминиевыми обмотками такие трансформаторы отличаются большим весом и увеличенными размерами.

Обмотки НН могут производиться из медного провода (до 160 кВА) или медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.

Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями.

Технические характеристики трансформаторов ТСЛ 6(10) кВ с медными обмотками



Мощность
кВА

Напряжение

Схема и группа
соединения


%

Iхх
%

Потери

Масса
кг



ВН, кВ

НН, В

х.х., Вт

к.з., Вт



400

6

10

230

400

Д/Ун-11

У/Ун-0

6

0,8

1000

4800

1600



630

6

0,8

1400

6000

2200



1000

6

0,8

2000

8800

2700



8



1600

6

0,6

2800

10500

4300



2500

6

0,6

4300

18000

5200



  1. 6 ТСЛ сейсмостойкие

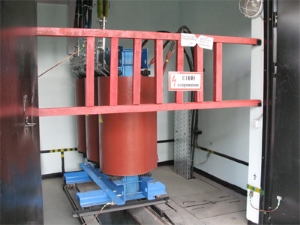

Серия сейсмостойких трансформаторов мощностью 40-2500 кВА предназначенна для эксплуатации в регионах с повышенной сейсмической активностью (до 9 баллов по шкале MSK-64). Сейсмостойкость трансформаторов подтверждена испытаниями, по результатам которых на продукцию выдан аттестат сейсмостойкости.

В итоге испытаний сделали вывод: силовые трансформаторы серии ТСЛ завода «Трансформер» соответствуют требованиям сейсмостойкости при землетрясениях интенсивностью 9 баллов (по шкале MSK-64).
Сейсмостойкость трансформаторов обеспечивается усилением общей конструкции и ряда ее элементов, применением виброгасителей, а также высокой устойчивостью самого сухого трансформатора с литой изоляцией к различным механическим воздействиям (в сравнении с масляным трансформатором) .

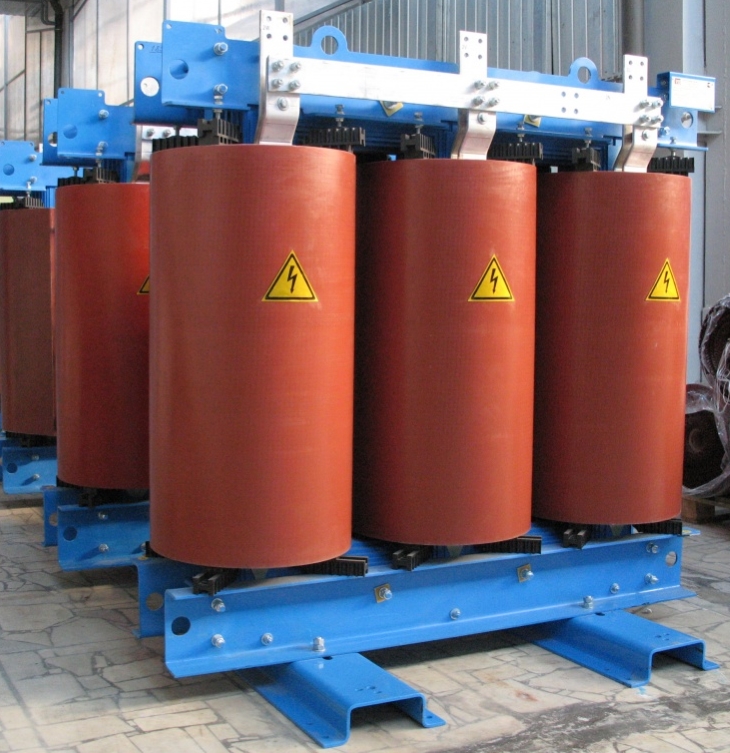

  1. 7 ТСЛ разделительные


Разделительные трансформаторы серии ТСЛ изготавливаются с широким выбором схем и групп соединения обмоток. Класс напряжения трансформаторов: 6 кВ, 10 кВ. Возможно изготовление трансформаторов с различными характеристиками, в том числе морозостойких, малошумных, с пониженными потерями и др.

Мощность
кВА

Напряжение

Схема и группа
соединения


%

Iхх
%

Потери

Масса
кг

ВН, кВ

НН, кВ

х.х., Вт

к.з., Вт

1250

6

10

6

10

Д/Ун-11
У/Ун-0
Д/Д-0
Ун/Д-11

6

0,8

2800

11000

3450

1600

6

0,6

3300

11500

4200


  1. Трансформаторы ТМГ

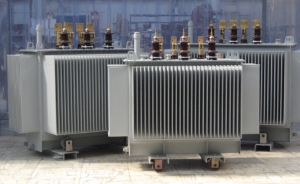

2.1 Трансформаторы ТМГ стандартные


Силовые трансформаторы серии ТМГ (масляные герметичные) мощностью 16-2500 кВА, классом напряжения 6-10-20/0,4 кВ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения, без применения съемных охладителей.
В трансформаторах ТМГ используются герметичные баки без расширителя. Отсутствие расширителя исключает контакт масла с окружающей средой, предотвращая тем самым процессы увлажнения, окисления и шламообразования. Благодаря этому масло не меняет своих диэлектрических свойств в течение всего срока службы.
Регулирование напряжения осуществляется переключателем типа ПБВ (переключение без возбуждения) в ручном режиме при снятой нагрузке и напряжении, путем переключения ответвлений обмотки ВН.
Масляные герметичные силовые трансформаторы «Трансформер» разработаны специально для энергоемких потребителей крупных городов. Отличаются компактными размерами и большой степенью надежности. ТМГ «Трансформер» станут отличным решением для реконструируемых подстанций и вновь возводимых энергообъектов.

Преимущества
— компактность;
— экономичность;
— улучшенные технические характеристики;
— устойчивость к перегрузкам;
— минимальные эксплуатационные затраты;
— безопасность.

Магнитопровод трансформатора собирается из пластин холоднокатаной электротехнической стали по схеме шихтовки step-lap. Использование качественной стали (марка Э3409, Э3410, Э3411) для изготовления магнитопровода приводит к уменьшению потерь холостого хода и снижению уровня шума трансформатора.

Обмотки ВН - многослойные, цилиндрические, изготавливаются из медного/ алюминиевого провода с бумажной или эмалевой изоляцией. Конусообразная технология укладки межслойной изоляции увеличивает прочность изоляции, а, следовательно, и срок службы трансформатора.

Обмотки НН — изготавливаются из медного/алюминиевого провода (до 250 кВА) и алюминиевой/медной ленты (свыше 250 кВА). Применение ленты позволяет примерно на 10% уменьшить аксиальные напряжения, возникающие при коротких замыканиях. К преимуществам обмоток, изготовленных из ленты, также следует отнести высокую динамическую стойкость к токам короткого замыкания, существенное упрощение конструкции охлаждающих каналов, более равномерное распределение тепла вдоль обмотки, равномерное распределение плотности тока вдоль обмотки, незначительная разность потенциалов между соседними витками. Отводы обмоток НН – шины или провода прямоугольного сечения.

Гофробак трансформатора выполняется из высококачественной стали (стальной лист толщиной 1,2 мм) с применением автоматического способа сварки швов гофростенок на роботизированной установке фирмы Motoman. В конструкции бака предусмотрена пробка для слива масла. Все баки проходят опрессовку – выдерживаются под давлением в течение 12 часов.

Активная часть крепится к крышке трансформатора, что позволяет быстро установить или извлечь ее из бака без снятия вводов ВН и НН.
Уплотнительные прокладки изготавливаются из композитного материла «резинопробка», который имеет больший срок службы, чем аналогичные резиновые элементы, особенно при отрицательных температурах.
Конструкция переключателя обеспечивает четкую фиксацию ступеней регулирования напряжения, что исключает промежуточные положения переключателя.
Устройство катков и лап позволяет перемещать трансформатор как в продольном, так и в поперечном направлениях.
Заземление выполняется с обеих сторон трансформатора.

Трансформаторы заполняются очищенным дегазированным трансформаторным маслом (под вакуумом), имеющим пробивное напряжение в стандартном разряднике не менее 45 кВ.

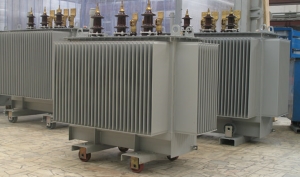

2.2 ТМГ энергосберегающие


Передовые технологии и материалы позволяют добиться значительно меньшего нагрева проводов при работе оборудования, а значит, - сэкономить киловатты и денежные средства абонентов. Для трансформатора ТМГ-630 кВА это экономия составляет до 20 тысяч рублей в год, а для трансформаторов больших мощностей цифра намного выше.

Цена трансформатора с уменьшенными потерями будет выше обычного примерно на 15-20%. Поэтому он будет давать экономию не сразу, а через 2-3 года. Но, устанавливая трансформатор на 25 лет, стоит подумать о долгосрочном вложении средств и сопоставить разовую экономию от покупки обычного трансформатора с постоянной экономией на уменьшенных потерях электроэнергии.
Разработка компании «Трансформер» - это актуальное предложение для обновляющейся энергосистемы России, которая активно развивается по пути энергосебергающих, высокотехнологичных и экономически эффективных решений.

2.3 ТМГ малошумные


Силовые масляные герметичные трансформаторы малошумного исполнения являются также и энергоэффективными трансформаторами, поскольку характеризуются сниженными потерями холостого хода и уменьшенными потерями короткого замыкания.

Улучшенные характеристики силовых трансформаторов достигаются благодаря применению технологии step-lap и использованию качественной стали (марка Э3409, Э3410, Э3411) при изготовлении магнитопровода.

Корректированные уровни звуковой мощности трансформаторов типа ТМГ

Мощность,

кВА

Корректированный уровень звуковой мощности,

не более Lpa, дБА

Мощность,

кВА

Корректированный уровень звуковой мощности,

не более Lpa, дБА

с нормальным уровнем шума

с пониженным уровнем шума

с нормальным уровнем шума

с пониженным уровнем шума

160

62

54

630

70

62

250

65

56

1000

73

65

400

68

58

1600

75

68

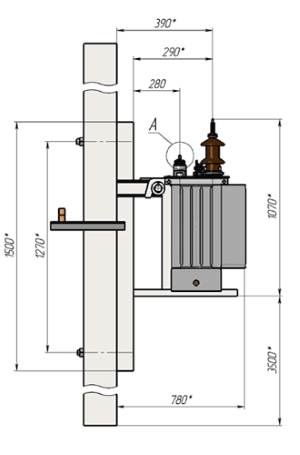

2.4 ТМГ столбового типа


Трансформаторы масляные герметичные столбового типа (серии ТМГС) мощностью 16-100 кВА класса напряжения 6-10/0,4 кВ предназначены для питания небольших объектов, например, нефтяных вышек, АЗС, антенн сотовой связи, фермерских хозяйств, индивидуальных построек, коттеджных поселков, небольших поселений.

Преимущества
- экономия на строительстве подстанции;
- снижение потерь электроэнергии за счет размещения рядом с потребителем;
- недосягаемость для посторонних лиц;
- простота монтажа;
- устойчивость к воздействию климатических факторов (пыль, дождь, влажность и др.)

Основные технические характеристики

Тип трансформатора

ТМГ столбового типа (ТМГС)

Мощность

16, 25, 32, 40, 63, 100   кВА

Группа соединения обмоток

D/Yn-11 другие по требованию заказчика

Материал обмоток ВН и НН

алюминий/медь

Номинальное высшее напряжение

6 (10) кВ ±2×2,5%

Номинальное низшее напряжение

400 В

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1

Охлаждение

AN (естественное)

Температура эксплуатации, транспортировки и хранения

-45 … +40 °С для У1
-60 … +40 °С для УХЛ1

Срок службы

30 лет

Гарантийный срок

до 5 лет

Нормативные документы

ТУ-3411-004-46854782-2007
ГОСТ Р 52719, ГОСТ 11677, ГОСТ 30830

Уникальная конструкция бака и особая система крепления обеспечивают надежное и устойчивое размещение трансформатора на столбовой опоре. Характеристики трансформатора позволяют присоединять его к сети 6(10) кВ по упрощенной схеме без использования коммутационного устройства защиты самого трансформатора. Возможно использование систем телемеханики, обеспечивающих дистанционный мониторинг состояния трансформатора.
Условия эксплуатации
Трансформатор ТМГ столбового типа эксплуатируется на открытом воздухе при температуре от -45 до + 40 °С. Выводы ВН и НН рассчитаны на работу в самых тяжелых погодных и климатических условиях (пыль, дождь, повышенная влажность и др.).
В обязательной комплектации предусмотрен поплавковый указатель уровня масла. В дополнительной – набор креплений, металлический короб для защиты выводов, реле телеметрического контроля.

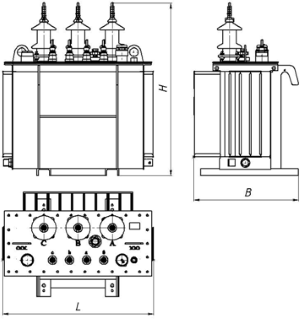

Технические характеристики и размеры трансформаторов ТМГС 6(10) кВ

Мощность, кВА

Напряжение

Схема и группа соединения

Uк, %

Iхх, %

Потери, Вт

Габаритные размеры

Масса, кг

по высоте

по ширине

в глубину

ВН, кВ

НН, В

х.х, Вт

к.з, кВт

H, мм

L, мм

B, мм

активной части

масла

полная

16

6; 10

400 В

Д/Ун-11

4,5

3,5

85

440

890

800

600

120

60

220

25

4,5

3,5

115

600

890

800

600

130

65

240

32

4,5

3,0

150

700

1010

880

610

180

96

340

40

4,5

3,0

155

880

1010

880

610

190

96

350

63

4,5

1,6

220

1280

1070

1100

550

250

110

420

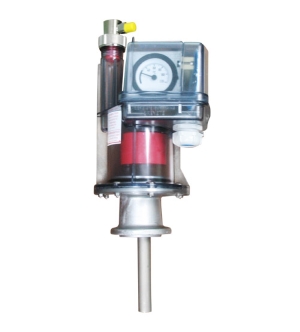

2.5 «Умные» трансформаторы ТМГ


Масляные трансформаторы «Трансформер» могут комплектоваться устройством, обеспечивающим дистанционный контроль за ключевыми характеристиками – температурой, уровнем и давлением масла. Сигнал поступает на диспетчерский пункт по каналам передачи данных телеметрии PLC, GSM. (по проводным или беспроводным системам PLC, GSM).  «Умные» трансформаторы могут применяться в составе ТП, СТП для обеспечения энергоснабжения объектов различного назначения - жилищного комплекса, инженерной инфраструктуры, промышленности, транспортной системы и т. д.

Характеристики

Тип трансформатора: ТМ, ТМГ, ТМГС
Мощность 16-2500 кВА,
Напряжение (6, 10, 20 кВ)±2×2,5% / 0,4 кВ
Исполнение У1, УХЛ1; охлаждение естественное
Срок службы 30 лет, гарантия 3 года.

Преимущества

1) Надежность – постоянный мониторинг режима работы позволяет своевременно предотвратить аварийное отключение трансформатора, что повышает надежность трансформатора и срок его исправной работы.
2) Безопасность –  непрерывный контроль за состоянием трансформатора снижает риск возникновения аварийных ситуаций, представляющих угрозу для окружающей среды.
3) Удобство эксплуатации – информация о текущем состоянии оборудования поступает в автоматическом режиме поступает в диспетчерский пункт.
4) Соответствие современной концепции Smart Grid – «умные» трансформаторы легко интегрируются в необслуживаемые распределительные сети с использованием систем автоматизации для их мониторинга и управления.

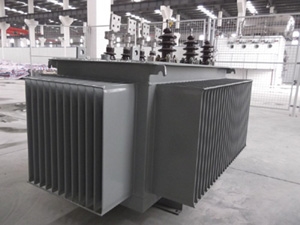

2.6 ТМГ аморфные


Трансформаторы данной серии отличаются высокой энергоэффективностью за счет сниженных потерь холостого хода.
Предназначены для применения в городских энергосистемах, распределительных электросетях и на других обхектах энергетики, как и трансформаторы ТМГ. Однако в отличие от ТМГ дают возможность сберечь значительную долю электроэнергии, расходующейся на потери холостого хода в самом работающем трансформаторе. Опыт эксплуатации аморфных трансформаторов за рубежом показал, что разница в цене между трансформатором АТМГ и ТМГ, равная примерно 30-35%, и окупается в течение 3-5 лет в зависимости от региональных тарифов на электроэнергию.
Главной конструктивной особенностью трансформаторов АТМГ является магнитопровод (сердечник).

Преимущества
1) Высокая энергоэффективность: применение аморфной стали при изготовлении магнитопровода позволяет на 75% снизить потери холостого хода, что является настоящим технологическим прорывом в направлении создания энергосберегающих трансформаторов.
2) Улучшенные магнитные характеристики: магнитопровод из аморфных сплавов имеет значительно меньшие удельные магнитные потери по сравнению с аналогом из электротехнической стали, обладает высокой магнитной проницаемостью и индукцией насыщения на высоких частотах.
3) Доступная стоимость: в настоящее время зарубежные производители освоили серийное производство аморфной ленты, достаточной для изготовления всей линейки трансформаторов мощностью 32-1600 кВА. Снижение стоимости материала позволило предложить потребителям силовые аморфные трансформаторы по доступным ценам.
4) Экономическая целесообразность: опыт эксплуатации аморфных трансформаторов за рубежом показал, что повышенная на 30-35% стоимость силовых трансформаторов АТМГ мощностью 32-1250 кВА окупается в течение 3-5 лет в зависимости от региональных тарифов на электроэнергию.
Основные характеристики
Мощность       32-1000 кВА
Напряжение   (6, 10, 20 кВ)±2×2,5% / 0,4 кВ
Исполнение    У1; охлаждение естественное

Мощность, кВА

Типичные основыне потери - обычная трансформаторная сталь SiFe

Типичные основные потери - аморфное железо

Потери - сокращение %

3 фазы 11 кВ

in D0-E0 Rang

Металл

-

25

100

28

72%

40

140

39

72%

63

180

50

72%

100

260

66

75%

250

520

150

71%

630

1000

280

77%

1000

1700

350

80%

1600

2100

490

77%

2500

2700

550

80%



3. Трансформаторы ТМ

3.1 ТМ 6-35 кВ


Трансформаторы силовые, трехфазные, двухобмоточные, масляные, с естественной циркуляцией масла. Предусмотрена возможность регулирования напряжения в ручном режиме в отключенном состоянии.

Силовые масляные трансформаторы серии ТМ используются в сетях энергосистем, в том числе для собственных нужд электростанций, устанавливаются в электрических сетях железных дорог, а также находят широкое применение для питания различных потребителей в сетях переменного тока с частотой 50 Гц.

Технические характеристики трансформаторов ТМ

Мощность

16 - 6300 кВА

Номинальное высшее напряжение

6, 10, 20, 27.5, 35 кВ

Номинальное низшее напряжение

230, 400, 690 В; от 3 до 11 кВ

Регулирование напряжения

5 ступеней ±2×2,5% от номинального

Исполнение

У1 или УХЛ1; охлаждение естественное

Срок службы

30 лет

Гарантия

до 5 лет

Преимущества силовых масляных трансформаторов серии ТМ

- Гибкость характеристик: возможно изготовление малошумных, морозостойких, сейсмостойких, экономичных трансформаторов с уменьшенными потерями, а также трансформаторов в гофробаке, с нестандартными параметрами. Широкий выбор схем соединения обмоток.
- Надежность: оборудование устойчиво к перегрузкам и коротким замыканиям. Используется цельносварной бак усиленной конструкции.
- Энергоэффективность: магнитопровод из высококачественной электротехнической стали, а также применение технологии step-lap, обеспечивают значительное снижение потерь холостого хода.

3.2 Трансформаторы ТМПНГ


Трехфазные масляные трансформаторы серии ТМПНГ с первичным напряжением 0,38 кВ предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.
Трансформаторы ТМПНГ в герметичном исполнении, в качестве защиты масла используется сухой азот. В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.

Вид регулирования – ПБВ (переключение без возбуждения). Переключение на другой диапазон напряжения производится в ручном режиме в отключенном состоянии. Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивает надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.

Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.

Для удобства передвижения трансформаторов ко дну бака приварены салазки.

Основные технические характеристики трансформаторов ТМПНГ

Мощность

63-400 кВА

Группа соединения обмоток

Ун/Ун-0

Материал обмоток ВН и НН

Алюминий

Номинальное высшее напряжение

до 3 кВ

Номинальное низшее напряжение

0,38 кВ

Номинальная частота

50 Гц

Номинальное значение климатических факторов

У1; УХЛ1

Охлаждение

М (естественное)

Степень защиты

IP00, IP20

Срок службы

30 лет

Гарантийный срок

3 года

Стандарт

ГОСТ 11677, 17412

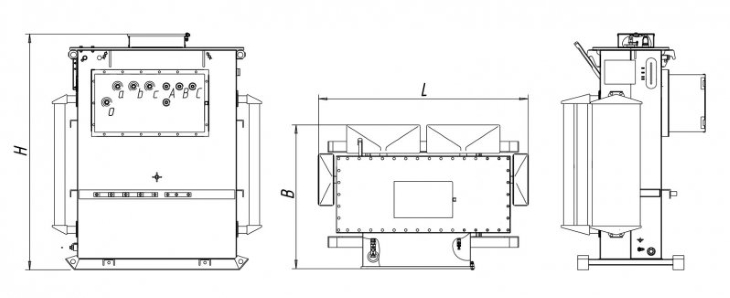

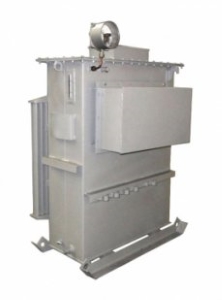

Общий вид трансформатора ТМПНГ


Габаритно-весовые характеристики трансформаторов ТМПНГ

Мощность, кВА

Высота (Н), мм

Ширина (L),мм

Глубина (В), мм

Масса полная, кг

63

1360

1075

686

590

100

1375

1125

715

739

160

1260

1140

800

905

250

1500

1170

820

1212

300

1630

1310

940

1480

400

1630

1442

995

1575

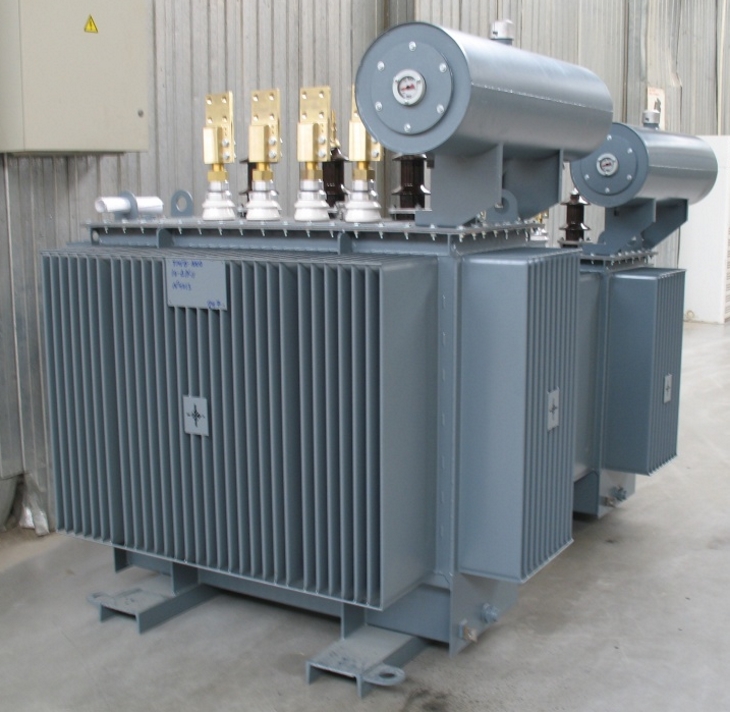

3.3 ТМ в гофробаке


Трансформаторы силовые, трехфазные, двухобмоточные, масляные, с естественной циркуляцией масла.

Предусмотрена возможность регулирования напряжения в ручном режиме в отключенном состоянии. Вид регулирования ПБВ – (переключение без возбуждения).

Масляные трансформаторы используются в сетях энергосистем, в т. ч. для собственных нужд электростанций, устанавливаются в электрических сетях железных дорог, а также находят широкое применение для питания различных потребителей в сетях переменного тока с частотой 50 Гц.

Трансформаторы серии ТМ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения.

Преимущества ТМ в гофробаке

1) Гибкость характеристик: возможно изготовление малошумных, морозостойких, сейсмостойких, экономичных трансформаторов с уменьшенными потерями, а также изделий с нестандартными параметрами. Широкий выбор групп соединения обмоток.

2) Надежность: оборудование устойчиво к перегрузкам и коротким замыканиям. Используется цельносварной бак усиленной конструкции. Масло имеет температуру гелеобразования -65 ˚С.

3) Энергоэффективность: магнитопровод из высококачественной электротехнической стали, а также применение технологии step-lap обеспечивает значительное снижение потерь холостого хода.

Основные характеристики трансформаторов ТМ в гофробаке

Тип трансформатора

ТМ

Мощность

16-2500 кВА

Группа соединения обмоток

D/Yn-11, Y/Yn-0, Yn/D-11, другие по требованию заказчика

Материал обмоток ВН и НН

алюминий/медь

Номинальное высшее напряжение

(3, 6, 10, 20 кВ)±2×2,5%

Номинальное низшее напряжение

230, 400, 690 В;
6, 10 кВ

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150-69

Температура эксплуатации, транспортировки и хранения

-45 … +40 °С для У1
-60 … +40 °С для УХЛ1

Срок службы

30 лет

Гарантийный срок

до 5 лет

Нормативные документы

ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719,
ТУ-3411-004-46854782-2007
ТУ-3411-004-46854782-2007


Технические характеристики трансформаторов ТМ в гофробаке  с нормальными потерями

Мощность, кВА

Напряжение



Схема и группа соединения



Uk %



Ixx, %



Потери



Масса

ВН

НН

х.х., Вт

к.з., Вт

активной части

масла

полная

16

6, 10



Д/Ун-11
У/Ун-0
Ун/Д-11

4,5

3,5

85

440

120

60

230

25

6, 10



4,5

3,5

115

600

130

65

250

32

6, 10, 20



4,5

3

150

700

180

96

360

40

6, 10, 20



4,5

3

155

880

190

96

370

63

6, 10 - 20



4,5

1,6

220

1280 - 1330

250

110

440

100

6, 10, 20



4,5

1,5

270

1970

280

125

520

160

6 - 10, 20



4,5

1,2

410

2650 - 2700

370

180

700

250

6, 10, 20



4,5

1,2

530

3700

650

270

1150

400

6, 10, 20



4,5

1,2

870

5600

800

350

1460

630

6, 10, 20



5,5

1,2

1240

7600

1050

475

1895

800

6, 10, 20



5,5

1

1370

9600

1200

530

2270

1000

6, 10, 20



5,5

1

1600

10800

1400

680

2710

1250

6, 10, 20



6

1

1800

12400

1550

730

3020

1600

6, 10, 20



6

0,5

2100

16500

1950

950

3800

2000

6, 10, 20



6

0,5

2600

23000

2050

1100

4370

2500

6, 10, 20



6

0,5

2750

27000

2450

1850

5880

Возможно изготовление трансформаторов ТМ в гофробаке с пониженными потерями (ТМ 12), а также малошумного и разделительного исполнения.

В дополнительную комплектацию могут входить электроконтактный термометр типа ТГП 160Сг-УХЛ2, клеммная коробка, газовое реле (для ТМ в гофробаке до 1600 А).

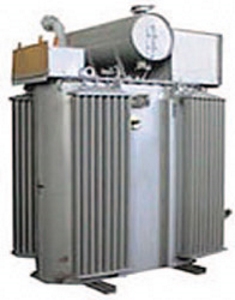

3.4 ТМФ с фланцевыми выводами


Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с фланцевыми выводами, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2х2,5% от номинального. Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производится в ручном режиме в отключенном состоянии.

Трансформаторы предназначены для длительной работы при стационарной установке на высоте не более 1000 м над уровнем моря в климатических условиях У1, УХЛ1. Не допускается эксплуатация трансформатора в средах, содержащих едкие пары и газы в концентрациях, разрушающих металлы и изоляцию, а также в среде, насыщенной токопроводящей пылью. Режим работы продолжительный. Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Основные технические характеристики трансформаторов ТМФ масляных с фланцевыми выводами

Мощность, кВА

250-400 кВА

Группа соединения обмоток

Y/Yn-0

Материал обмоток ВН и НН

алюминий (медь)

Номинальное высшее напряжение

(6, 10 кВ)±2×2,5%

Номинальное низшее напряжение

0,4 кВ

Номинальное напряжение

50 Гц

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150

Степень защиты

IP00

Охлаждение

М (естественное)

Срок службы

30 лет

Гарантийный срок

5 лет

Стандарт

ГОСТ 52719

Технические характеристики трансформаторов ТМФ

Мощность, кВА

Сочетание напряжений, ВН/НН

Схема и группа соединений обмоток

Потери холостого хода, кВт

Потери короткого замыкания, кВт

Напряжение короткого замыкания, Uk, %

Ток холостого зода, Ik, %

250

6, 10 кВ/0,4 кВ

Y/Yn-0

0,61

3,7

4,5

1,9

400

6, 10 кВ/0,4 кВ

Y/Yn-0

0,90

5,5

4,5

1,8

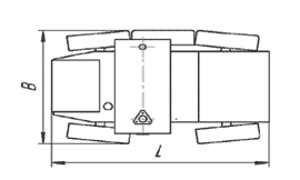

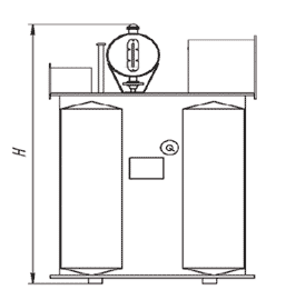

3.4.1ред.png  3.4.2ред.png

Габаритно-весовые характеристики и установочные размеры трансформаторов ТМФ

Мощность, кВА

Длина (L), мм.

Ширина (B), мм.

Высота (H), мм.

Масса полная, кг.

Расстояние между средними линиями
швеллеров (уголков) рамы, мм.

250

1196

735

1838

1200

550 / 550

400

1196

746

1838

1332

660 / 660

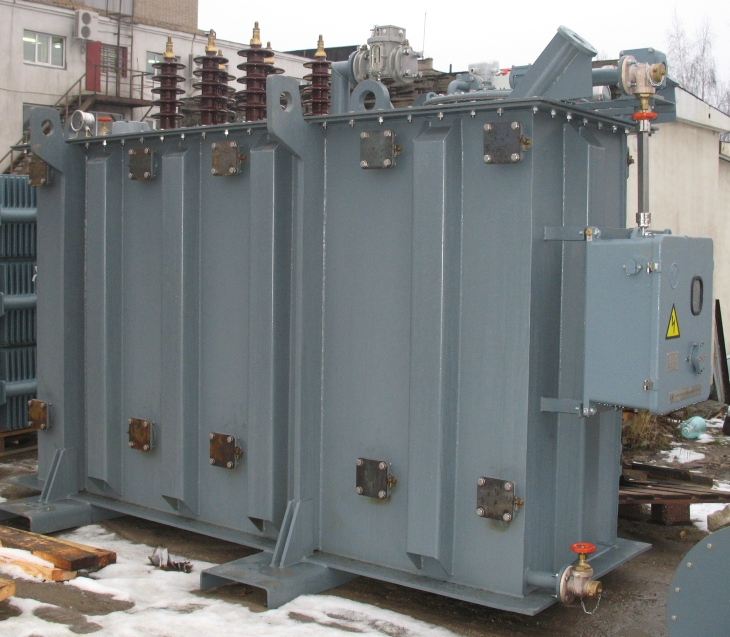

4 Трансформаторы ТМН


Силовые масляные трансформаторы ТМН с РПН (регулированием напряжения под нагрузкой) мощностью 1000 - 25 000 кВА класса напряжения до 35 кВ. Трансформаторы с системой принудительного охлаждени маркируются как ТДН.

Трансформаторы серии ТМН предназначены для обеспечения постоянного уровня напряжения в сетях. Используются в распределительных подстанциях сетевых компаний, крупных промышленных предприятий, энергоемких объектах инфраструктуры. Трансформаторы ТМС, ТМНС применяются для питания оборудования собственных нужд на электростанциях.

По заказу возможно изготовление и поставка трехобмоточных трансформаторов (ТМТН, ТДТН), имеющих три группы выводов: ВН напряжением 35 кВ, СН на 6-10 кВ, НН на 0,4 кВ.

Основные технические характеристики

Тип трансформатора

ТМН, ТМНС, ТДН, ТДНС, ТРДН, ТРДНС

Мощность

1000 - 25 000 кВА

Группа соединения обмоток

Y/D-11, D/D-0, D/Yn-11, Y/Yn-0

Материал обмоток ВН и НН

алюминий/медь

Номинальное высшее напряжение

10,5 - 35 кВ

Номинальное низшее напряжение

690 В, 6 кВ, 10 кВ

Количество ступеней регулирования напряжения

± 8 х 1,5%

± 8 х 1,25%

± 6 х 1,5%

± 4 х 2,5%

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1

Охлаждение

AN (естественное) - до 10 000 кВА

AF (принудительное) - от 10 000 кВА

Температура эксплуатации, транспортировки и хранения

- 45 … + 40 °С для У1

- 60 … + 40 °С для УХЛ1

Срок службы

30 лет

Гарантийный срок

до 5 лет

Стандарт

ГОСТ Р 52719-2007, ГОСТ 11920-85,

ГОСТ 1516.3-96

Специальное исполнение

по заказу клиента

Конструктивные особенности

Магнитный сердечник изготавливается из высококачественной электротехнической стали марки Э3409, Э3410, Э3411 (тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием). Шихтовка магнитопровода осуществляется по технологии step-lap, что обеспечивает малые потери холостого хода и приводит к снижению уровня шума.

Обмотки ВН - многослойные или непрерывные, в зависимости от мощности и параметров трансформатора. Изготавливаются из медного или алюминиевого провода в бумажной изоляции.

Обмотки НН производятся из алюминиевой/ медной ленты (до 4000 кВА) с межслойной изоляцией из кабельной бумаги или из медного провода (более 4000 кВА).

Бак – цельносварной, усиленной конструкции, производится из стального листа толщиной 4-12 мм для трансформаторов до 10 000 кВА и 12-20 мм - свыше 10 000 кВА. Конструкция баков представляет собой жесткий каркас, усиленный ребрами жесткости.

На крышке трансформатора расположены выводы ВН и НН, расширитель, устройство РПН, газовое реле, серьги для подъема и перемещения трансформатора, гильза для установки спиртового термометра, патрубок для заливки трансформаторного масла с установленным в него предохранительным клапаном. К торцевой части баков ТМН и ТДН крепится шкаф управления устройством РПН. В нижней части бака имеется пробка или кран для отбора пробы и слива масла, а также пластины заземления, расположенные с двух сторон. К дну бака приварены лапы (опоры) из стандартного швеллера.

На стенках бака имеются фланцы с кранами для присоединения съемных радиаторов, которые служат для охлаждения трансформатора. Радиаторы – панельные, толщина стенки 2 мм.

Наружная поверхность бака окрашена атмосферостойкими красками серых тонов (возможно изменение окраски по требованию заказчика). По заказу клиента возможна обработка баков и крышки методом горячего цинкования, что позволит использовать трансформатор в зоне с влажным климатом.

Расширители трансформатора снабжены двумя указателями уровня масла. По заказу потребителей трансформаторы могут изготавливаться с указателем нижнего предельного уровня масла и включать в себя датчики уровня.

Для трансформаторов климатического исполнения УХЛ1 используется масло, стойкое к низким температурам - имеющее температуру гелеобразования – 65 ˚С.

Климатическое исполнение и категория размещения трансформаторов У1 или УХЛ1 - по ГОСТ 15150, при этом:

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли;

- высота установки над уровнем моря не более 1000 м;

- режим работы длительный;

- трансформаторы в стандартном исполнении не предназначены для работы в условиях химически активных сред.

В обязательную комплектацию трансформаторов ТМН марки «Трансформер» входят:

В дополнительной комплектации (опция) - мановакуумметры с переставными сигнальными контактами, комплект запасных частей и необходимого специального инструмента.

Гарантия производителя — до 5 лет. Срок службы — 30 лет.

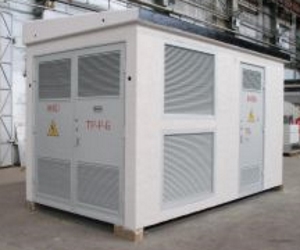

5 Подстанции КТПБ

5.1 Трансформаторные подстанции

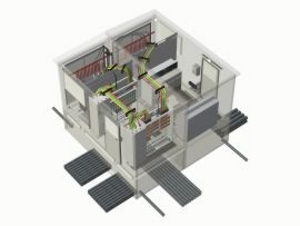

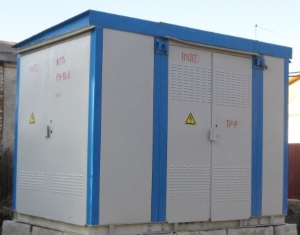

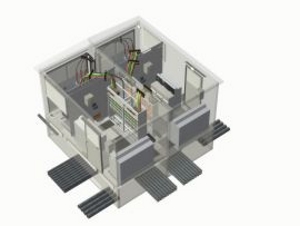

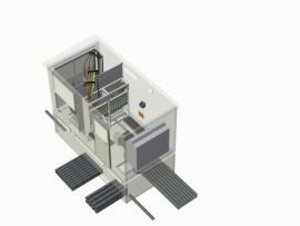

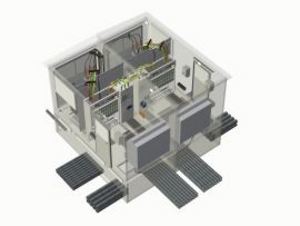

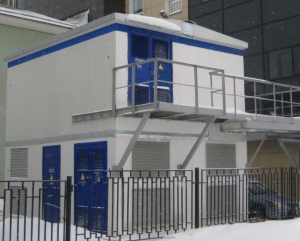

Блочные трансформаторные подстанции (КТПБ) «Трансформер» — это комплексное решение задач заказчика по надежному и качественному электроснабжению объектов. Просты в монтаже, надежны, удобны в эксплуатации и безупречны в исполнении.

КТПБ служат для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 20кВ c использованием отечественного и/или зарубежного электрооборудования с воздушной и элегазовой изоляцией. Предназначены для электроснабжения жилищно-коммунальных, общественных, промышленных и сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков. БКТП эксплуатируются без постоянного обслуживающего персонала. Изготавливаются согласно ТУ 3412-001-46854782-2005.


Преимущества

- Модульный принцип
- Надёжность
- Пожаро- и взрывобезопасность
- Удобство транспортировки
- Простота монтажа
- Гарантия изготовителя
Гарантийный срок эксплуатации КТПБ — 3 года со дня ввода в эксплуатацию. Срок хранения — не более 6 месяцев со дня отгрузки.

Конструктивное исполнение

вид подстанции

наземная; подземная; встроенная; отдельно стоящая

состав строительной конструкции

объемный приямок (подвал); ЖБ-блок; крыша
двери с антивандальными замками и внутренними петлям
жалюзи; люки; лестницы; козырьки; нащельники

размеры ЖБ-блока

длина: от 3,2 жл 7,5 м.
ширина: от 2,3 до 3,0 м.
толщина стен: 100 мм.

высота

объемный приямок (подвал): типовая глубина подвала от 800 мм. до 1500 мм.
(размеры от 1600 мм. до 1900 мм. изготавливаются по специальному заказу)
ЖБ-блок: от 2,58 до 3,0 м.
крыша: от 0,28 до 0,42 м.

масса

объемный приямок (подвал): от 4,48 до 12,9 тонн
ЖБ-блок: от 5,86 до 16,07 тонн
крыша: 2,78 до 6,5 тонн

срок службы

30 лет

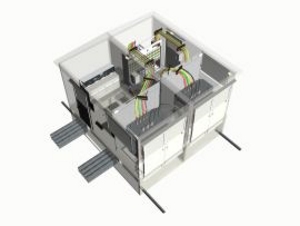

5.2 ТП серии «Абонент»


Двухблочная двухтрансформаторная подстанция с выделенной абонентской частью. В одном блоке находится один силовой трансформатор и два КРУ ВН, в другом — один силовой трансформатор и два РУ НН. АВР в данной серии отсутствует. Всю нагрузку с подобных ТП, как правило, снимает один потребитель. Широко используются в региональных сетях, дачных товариществах, коттеджных поселках.
В ТП серии «Абонент» возможна установка ГРЩ-0,4 кВ без функции АВР в одном из блоков либо в отдельном железобетонном модуле. В первом случае ТП серии «Абонент» реализуется в двух блоках с ограничением количества отходящих линий, во втором – в трех блоках, что позволяет увеличить мощность подстанции (количество отходящих кабельных линий).

Комплектация КТПБ серии «Абонент»

N

Наименование

Описание

Количество, шт.

1

Силовой трансформатор

ТМГ до 1250 кВА
ТСЛ до 1600 кВА

2

2

КРУ ВН

RM6 (Schneider Electric)
8DJ10, 8DJ20 (Siemens)
SafeRing (ABB)
КСО-203 (ЗАО «ПЗЭМИ»)
КСО-395М, КСО-395Н, КСО-298MSi (ОАО «МЭЛ»)

2

3

РУ НН

ШНН («Трансформер»)

2

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ ВН

Ширина ТП, мм.

RM-6, 8DJ20, 8DJ10, SafeRing

2300

RM-6, 8DJ20, 8DJ10, SafeRing, KCO-395M

2500

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием РУ НН

Ширина ТП, мм.

ШНН-ХВ-16

2300

ШНН-ХВ-18

2500

ШНН-ХВ-20

3000

5.3 Подстанция серии «Оптима»


Двухблочная двухтрансформаторная ТП «Оптима» — это подстанция с выделенной абонентской частью и устройством АВР на стороне низкого напряжения. В одном блоке находится один силовой трансформатор и два КРУ ВН, в другом — один силовой трансформатор и два РУ НН с устройством АВР или ГРЩ.
ТП серии «Оптима» широко используются в городских сетях, на крупных предприятиях. Обеспечивают бесперебойное питание потребителей за счет устройства АВР на стороне низкого напряжения. Для увеличения мощности подстанции (количества отходящих кабельных линий) возможно трехблочное исполнение ТП серии «Оптима» с установкой ГРЩ в отдельном железобетонном модуле.

Комплектация КТПБ серии «Оптима»:

N

Наименование

Описание

Количество, шт.

1

Силовой трансформатор

ТМГ до 1250 кВА
ТСЛ до 1600 кВА

2

2

КРУ ВН

RM6 (Schneider Electric)
8DJ10, 8DJ20 (Siemens)
SafeRing (ABB)
КСО-203 (ЗАО «ПЗЭМИ»)
КСО-395М, КСО-395Н, КСО-298MSi (ОАО «МЭЛ»)

2

3

РУ НН

ШНН, ГРЩ («Трансформер»)

2

4

АВР

АВР-МКС («Трансформер»)
АВР-КС («Трансформер»)
ПДУ (ОАО «ЧЭАЗ»)

2

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ ВН

Ширина ТП, мм.

RM-6, 8DJ20, 8DJ10, SafeRing

2300

RM-6, 8DJ20, 8DJ10, SafeRing, KCO-395M

2500

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием РУ НН

Ширина ТП, мм.

ШНН-ХВ-10,  ГРЩ (10 мест)

2300

ШНН-ХВ-12, ГРЩ (12 мест)

2500

ШНН-ХВ-16, ГРЩ (16 мест)

3000

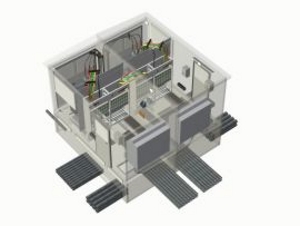

5.4 ТП серии «Стандарт»


Двухблочная ТП «Стандарт» — это подстанция с совмещенными комплектными распредустройствами высокого и низкого напряжения. Такая компоновка получила широкое применение в случае, когда высоковольтное и низковольтное оборудование обслуживает одна организация — к примеру, городская электросеть, энергослужба предприятия и так далее.
В каждом блоке ТП «Стандарт» находится один силовой трансформатор, одно КРУ ВН, одно РУ НН. Устройство АВР в данной серии отсутствует. Все переключения, в случае необходимости, производятся вручную.

Комплектация КТПБ серии «Стандарт»

N

Наименование

Обозначение

Количество, шт.

1

Силовой трансформатор

ТМГ до 1250 кВА
ТСЛ до 1600 кВА

2

2

КРУ ВН

RM6 (Schneider Electric)
8DJ10, 8DJ20 (Siemens)
SafeRing (ABB)
КСО-203 (ЗАО «ПЗЭМИ»)
КСО-395М, КСО-395Н, КСО-298МSi (ОАО «МЭЛ»)
Возможна установка оборудования других производителей

2

3

РУ НН

ШНН («Трансформер»)

2

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ ВН

Ширина ТП, мм.

RM-6, 8DJ20, 8DJ10, SafeRing

2300

RM-6, 8DJ20, 8DJ10, SafeRing, KCO-395M

2500

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием РУ НН

Ширина ТП, мм

ШНН-ХВ-16

2300

ШНН-ХВ-18

2500

ШНН-ХВ-22

3000

5.5 ТП серии «Гарант»


Двухблочная двухтрансформаторная ТП «Гарант» обеспечивает бесперебойное питание потребителей за счет устройства АВР на стороне низкого напряжения. Подходит для питания социально значимых объектов — больниц, школ, административных зданий, учреждений культуры и так далее.

В каждом блоке находится один силовой трансформатор, одно КРУ ВН, одно РУ НН, одно устройство АВР-НН. Распредустройства высокого и низкого напряжения находятся в одном отсеке (совмещены).

Комплектация КТПБ серии «Гарант»

N

Наименование

Обозначение

Количество, шт.

1

Силовой трансформатор

ТМГ до 1250 кВА
ТСЛ до 1600 кВА

2

2

КРУ ВН

RM6 (Schneider Electric)
8DJ10, 8DJ20 (Siemens)
SafeRing (ABB)
КСО-203 (ЗАО «ПЗЭМИ»)
КСО-395М, КСО-395Н, КСО-298MSi
(ОАО «МЭЛ»)

2

3

РУ НН

ШНН («Трансформер»)

2

4

АВР

АВР-МКС («Трансформер»)
АВР-КС («Трансформер»)
ПДУ (ОАО «ЧЭАЗ»)

2

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ ВН

Ширина ТП, мм.

RM-6, 8DJ20, 8DJ10, SafeRing

2300

RM-6, 8DJ20, 8DJ10, SafeRing,KCO-395M

2500

RM-6, 8DJ20, 8DJ10, SafeRing,KCO-395M

3000

Комплектация оборудованием РУ НН

Ширина ТП, мм.

ШНН-ХВ-10

2300

ШНН-ХВ-12

2500

ШНН-ХВ-16

3000

5.6 ТП серии «Бизнес»


Двухблочная двухтрансформаторная ТП «Бизнес» — это подстанция с устройством АВР на стороне высокого напряжения. Наиболее часто применяется для энергоснабжения крупных потребителей — бизнес-центров, торговых комплексов, развлекательных центров и так далее.
В каждом блоке находится один силовой трансформатор, КРУ ВН, состоящее из двух сборок – кабельной и трансформаторной, одно РУ НН. Устройство АВР-ВН устанавливается, как правило, в отсеке оборудования секции «Б».
ТП серии «Бизнес» можно реализовать в трех железобетонных блоках. При этом в одном из них устанавливается главный распределительный щит (ГРЩ). Данное решение позволяет увеличить мощность подстанции (количество отходящих кабельных линий).
Комплектация КТПБ серии «Бизнес»

N

Наименование

Обозначение

Количество, шт.

1

Силовой трансформатор

ТМГ до 1250 кВА
ТСЛ до 1600 кВА

2

2

КРУ ВН

RM6 (Schneider Electric)

4

3

РУ НН

ШНН («Трансформер»)

2

4

АВР

АВР-ВН («Трансформер»)

1

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ НН

Ширина ТП, мм.

Длина ТП, мм.

ШНН-ХВ-12

2500

5000

ШНН-ХВ-18

2500

5500

ШНН-ХВ-20

3000

6000

5.7 ТП серии «Регион»


Одноблочная трансформаторная подстанция, комплектация и компоновка которой наиболее востребованы в небольших городах и сельских поселениях. В блоке ТП находится один силовой трансформатор, одно КРУ ВН и одно РУ НН. Устройство АВР в данной серии отсутствует.
Высоковольтное и низковольтное оборудование обслуживает одна организация. От двухблочных подстанций ТП «Регион» отличаются меньшей стоимостью за счет отсутствия резервного источника питания.

Комплектация КТПБ серии «Регион»

N

Наименование

Обозначение

Количество, шт.

1

Силовой трансформатор

ТМГ до 1600 кВА
ТСЛ до 2500 кВА

1

2

КРУ ВН

RM6 (Schneider Electric)
8DJ10, 8DJ20 («Siemens)
SafeRing (ABB)
КСО-203 (ЗАО «ПЗЭМИ»)
КСО-395М, KCO-395H, KCO-298MSi (ОАО «МЭЛ»)

1

3

РУ НН

ШНН («Трансформер»)

1

Габаритные размеры блоков зависят от мощности силового трансформатора и типа применяемого оборудования, к примеру:

Комплектация оборудованием РУ ВН

Ширина ТП, мм.

RM-6, 8DJ20, 8DJ10, SafeRing

2300

RM-6, 8DJ20, 8DJ10, SafeRing, KCO-395M

2500

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием РУ НН

Ширина ТП, мм.

ШНН-ХВ-16

2300

ШНН-ХВ-18

2500

ШНН-ХВ-20

3000

5.8 Подстанции серии «Таганай»


К серии «Таганай» относятся 2-этажные подстанции. При этом возможно изготовление как трансформаторных, так и распределительных подстанций в два уровня.  Актуальное предложение для крупных городов.
Преимущества

А) Большой выбор компоновок

Возможно изготовление ТП любой серии («Стандарт», «Гарант», «Бизнес», «Оптима», «Абонент»), а также ТП, РП или РТП индивидуального исполнения с установкой необходимого заказчику электротехнического оборудования. В базовом исполнении первый этаж отводится на установку силовых трансформаторов. В случае применения сухих трансформаторов (ТСЛ) возможна их установка на втором этаже.

Б) Компактность

Инженерное решение «Таганай» позволяет вдвое сократить площадь, необходимую для установки ТП. Так, 4-блочная подстанция будет занимать столько же места, что и ТП в 2-блочном исполнении.

В) Экономичность

Габариты подстанции, количество блоков и комплектация ТП всегда ориентированы на оптимальную стоимость проекта и разумные затраты на ее доставку, установку и монтаж.

В) Прочность

При изготовлении бетонных блоков первого этажа применяются усиливающие конструкции. Это позволяет обеспечить необходимую прочность всего сооружения. 2-этажные подстанции сейсмоустойчивы (выдерживают землетрясение  до 9 баллов по шкале MSK) и полностью соответствуют требованиям по локализации взрыва внутри ТП.

Г) Модульность

Возможно изготовление блоков второго этажа без одной стены (торцевой либо боковой) для организации единого помещения, что особенно актуально для крупногабаритного оборудования высокого напряжения, в том числе - с выкатными элементами.

Д) Полная комплектация

Количество и конфигурация лестничных маршей и площадок согласовывается с заказчиком. Возможно съемное исполнение перил для облегчения погрузочных работ при возможной замене или ремонте оборудования.

Инженерное решение «Таганай-1»

2-блочная 2-этажная трансформаторная подстанция с выделенной абонентской частью. На первом этаже устанавливаются силовые трансформаторы (до 2 шт.) и РУ НН. На втором размещается РУ ВН. При этом высоковольтное и низковольтное оборудование ТП могут эксплуатировать разные организации.

Прекрасно подходит для энергообеспечения жилых микрорайонов плотной застройки при дефиците места для установки подстанции.

Инженерное решение «Таганай-2»

4-блочная 2-этажная трансформаторная подстанция. На первом этаже устанавливаются силовые трансформаторы (до 4 шт.). На втором - в одном блоке устанавливается РУ ВН, в другом - РУ НН. По желанию заказчика возможны иные варианты компоновки.

Предложение актуально для электроснабжения энергоемких объектов с дефицитом места, отведенного для установки подстанции.

Инженерное решение для РП и РТП «Таганай-3»

К серии «Таганай-3» относятся распределительные пункты (РПБ) и распределительные пункты, совмещенные с трансформаторной подстанцией (РТПБ) в 2-этажном исполнении. Количество блоков подстанции – в зависимости от типа и количества используемого оборудования.

5.9 Спецпроекты блочных подстанций

Группа "Трансформер" предлагает ряд готовых проектных решений, в числе которых многоблочные трансформаторные подстанции, компактная КТП "Фермер" с дизель-генератором, проект пристройки для наружного освещения, типовые решения для КТПБ на ячейках российских и зарубежных производителей и др.

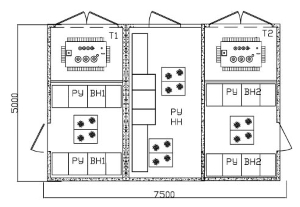

Трехблочные подстанции

Трехблочные КТПБ могут быть использованы при необходимости увеличить мощность и количество отходящих линий высокого и низкого напряжения, увеличить мощность и количество силовых трансформаторов.
Например, возможно трехблочное исполнение типовой серии КТПБ «Оптима» . При этом в двух блоках подстанции размещается КРУ ВН и два силовых трансформатора, в третьем (на стороне низкого напряжения) - главный распределительный щит (ГРЩ) с функцией АВР. Применение ГРЩ обеспечивает существенную экономию на комплектующих, поскольку устройства ШНН и АВР объединены в цельную конструкцию. Габариты подстанции на примере - 7,5х5 м.

КТП «Фермер»


Малогабаритная блочная комплектная подстанция наружной установки. Предназначена для работы на фермерских хозяйствах и в сельских поселениях.
Подстанция серии «Фермер» является компактным и очень надежным инженерным решением. ТП обеспечивает бесперебойное электроснабжение за счет установки в одной из секций дизель-генератора. Использование генератора позволяет также разделить нагрузку между ним и трансформатором при дефиците питания от сети.
Подстанция имеет минимальные габариты – 2,3×3,5 метра при мощности трансформатора 63 кВА. Гибкий выбор типоразмеров ТП позволит найти оптимальные габариты и для других мощностей трансформатора до 250 кВА.
Для подключения и защиты трансформатора используется ячейка RM6 с функцией D.
В низковольтном отсеке размещены шкаф низкого напряжения (ШНН) и щит управления нагрузкой со встроенным АВР. При исчезновении напряжения на силовом трансформаторе устройство АВР запускает в работу генератор, который продолжает поддерживать рабочее напряжение, а также переключает одну или обе секции ШНН на работу от генератора.
Подстанция обслуживается снаружи. При этом она может быть выполнена как в бетонной, так и в железной оболочке.

6. Комплектные трансформаторные подстанции в металлическом корпусе


Комплектные трансформаторные подстанции в металлическом корпусе предназначены для преобразования и передачи электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 35 кВ включительно.

КТП предназначены для энергоснабжения городских жилищно-коммунальных, общественных, промышленных, строительных и сельскохозяйственных объектов. Подходят для электропитания небольшого числа абонентов, для организации временного энергоснабжения (например, в условиях строительства), для энергоснабжения спецобъектов (например, на железной дороге). Могут быть использованы как мобильные передвижные подстанции.
Преимущества
1)Надежность — для изготовления подстанций используется высококачественный холоднокатаный металл, применяются передовые технологии электросварки и окраски.
2) Гибкость
Возможно одноблочное и многоблочное исполнение, типа киоск, сэндвич. КТП комплектуются как российским, так
и импортным оборудованием.
3) Мобильность
Транспортировка может осуществляться в собранном или разобранном виде любым видом транспорта грузоподъемностью более 2 тонн.
4) Удобство
Малые габариты, заводской монтаж оборудования, простота сборки и оперативность ввода в эксплуатацию.
5) Эстетичность
КТП «Трансформер» соответствуют современным эстетическим и градостроительным нормам.


Производственная группа «Трансформер» предлагает широкий выбор КТП различных вариантов исполнения.
По классу напряжения
КТП класса напряжения 1 кВ
КТП класса напряжения 6, 10 кВ
КТП класса напряжения 27,5 кВ
КТП класса напряжения 35 кВ
По использованию в сетях переменного тока
Однофазные КТП
Трехфазные КТП
По типу установки
Столбовые
Наружной установки
Внутренней установки
По назначению
КТП промышленные и гражданские
КТП для обогрева бетона
КТП для объектов железной дороги


Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
