Таблица производителей трансформаторов. Ведущие бренды трансформаторов.

EXC


ЕХС Energy X Components

http://oaoex.ru

Компания ЕХС Energy X Components — серьезный партнер в решении технических задач любой степени сложности, начиная от проектирования, поставки оборудования и заканчивая реализацией крупных промышленных объектов «под ключ» с дальнейшим техническим и сервисным сопровождением.

Инновационные технологии в области энергетики; оптимальное решение задач электроснабжения предприятий; моделирование и внедрение комплексных энергосистем; полный комплекс качественных услуг по строительству и ремонту энергообъектов; проектирование и строительство систем обогащения угля.

EXC

Компания EXC в цифрах

• 11 лет на рынке горно-шахтного электромашиностроения

• За это время изготовлено более 3 500 единиц электрооборудования и сотни тысяч тонн металло- и железобетонных конструкций.

• 10 современных промышленных предприятий

• Собственные заводы-производители, научные лаборатории, шахтостроительные управления, проектный институт

• 1000 высококвалифицированных специалистов

• На предприятиях реализуются корпоративные программы обучения и профессионального развития персонала, действует собственный учебный центр

• 30000 кв.м производственных площадей

Комплексное обслуживание клиентов, монтаж, пусконаладочные работы, модернизация и сервис оборудования

Географическая экспансия, продвижение горно-шахтного оборудования на отечественном и зарубежном рынках, эффективная обратная связь с клиентами – приоритеты стратегии развития компании ЕХС. Сегодня компания осуществляет продажи продукции более чем в http://oaoex.ru/company/geography/ России и за границей: в http://oaoex.ru/company/geography/ и т.д.

Сухие

Трансформатор тока нулевой последовательности ТТНП-1

Трансформатор питания ТП 60 - 127/100/220/36/ИБ

Трансформатор напряжения ТП 480 - 1200/1140/700/660/36/Э

Трансформатор питания ТП 500 - 127/210

Трансформатор напряжения измерительный ТИПА ТНИ 1140/660/100

Трансформатор напряжения измерительный НОЛ.11-6.05

КТП

Комплектные распределительные устройства в рудничном нормальном исполнении типа КРУ-РН 6/10-УХЛ5-ВВ

Комплектное распределительное устройство типа КРУ 6/10-УХЛ5-ВВ

Комплектная трансформаторная силовая подстанция КТСКП

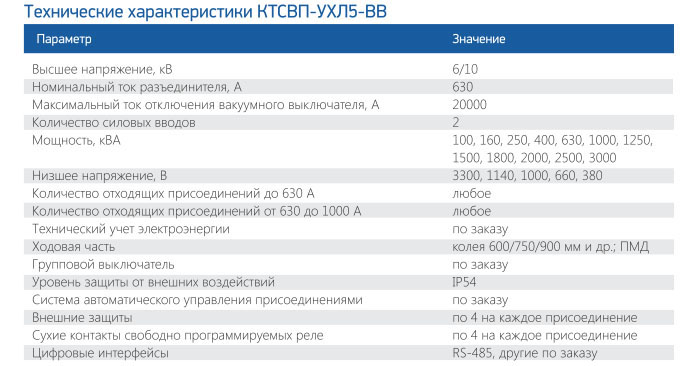

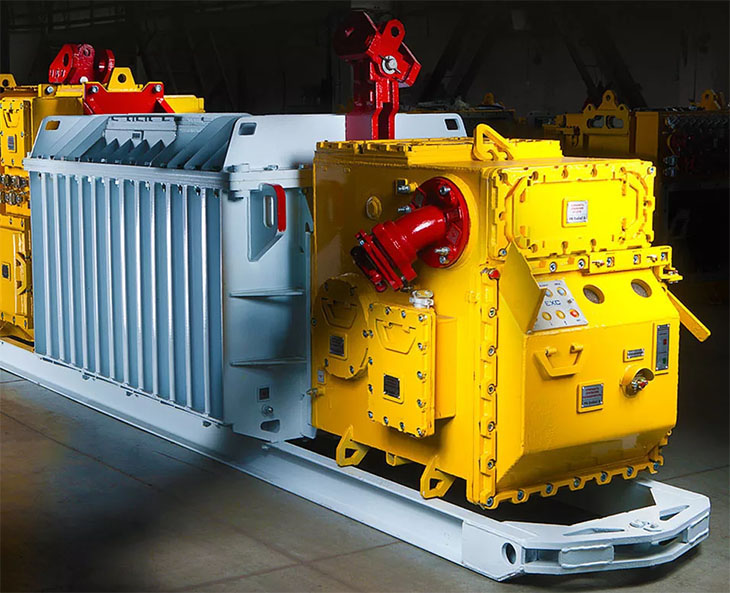

Комплектная трансформаторная силовая взрывозащищенная подстанция типа КТСВП-УХЛ5-ВВ

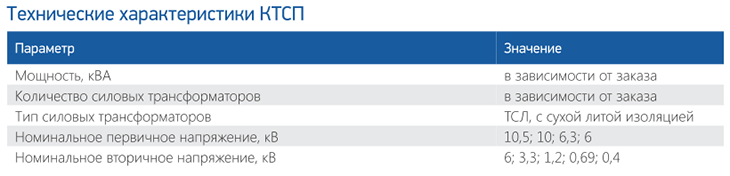

Комплектная трансформаторная силовая подстанция КТСП-35-РН

Специальные (другие)

Трансформаторные подстанции типа ТП 35/10/6 кВ

Трансформаторные подстанции киоскового типа КТП-250...2500/6(10)/0,4-У1

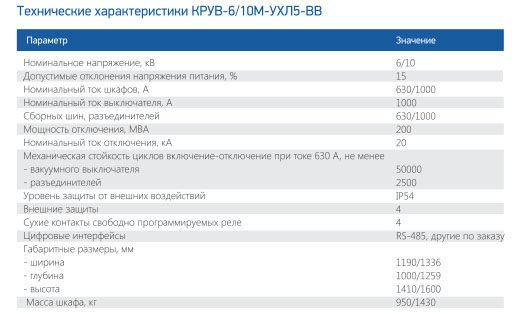

Комплектное распределительное устройство взрывозащищенное типа КРУВ-6/10М-УХЛ5-ВВ

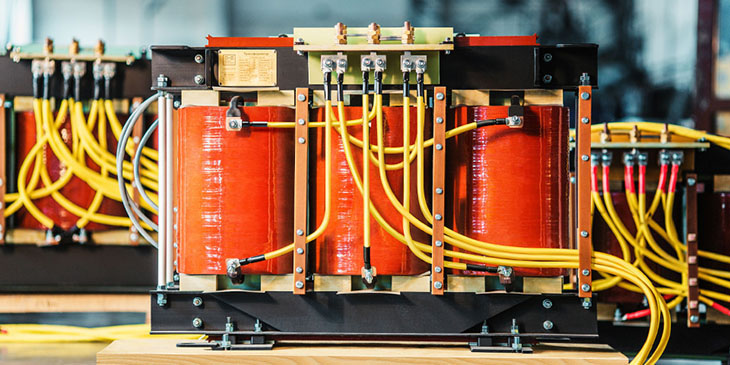

Сухие трансформаторы TC-RESIN GLASS FIBER

Cиловые трансформаторы ТС (RG) производятся по технологии RESIN GLASS FIBER (RGF), которая основана на применении электроизоляционной системы в сочетании с наполнителем – армирующим материалом на основе электротехнического стекла (далее по тексту композитный материал).

Назначение

Cиловые трансформаторы ТС (RG) предназначены для работы в умеренном климате на высоте до 1000 м над уровнем моря, в хорошо проветриваемых помещения или на открытых площадках в корпусах, обеспечиващих защиту от пыли и химечески активных и взрывоопасных газов. Температура окружающего воздуха +40° С (313 К), усредненная температура эксплуатации до +20° С (293 К). Устанавливаются в специальные корпуса и могут работать как в шахтах и рудниках, опасных по газу и пыли, так и на поверхности.

Точно рассчитанная конструкция позволяет иметь высокий коэффициент заполнения сталью и оптимальную индукцию для данного магнитопровода.

Преимущества

Трансформаторы, изготовленные по технологии RGF, допускают "холодные пуски", что учитывает особенности климата Сибири. Благодаря высокой электрической прочности композитного материала данные трансформаторы выдерживают как коммутационные, так и атмосферные перенапряжения. Это позволяет использовать быстродействующую вакуумную технику, а, следовательно, снижает разрушающие последствия при возможных коротких замыканиях в сети.

Благодаря высокой механической прочности (механическая прочность композита сопоставима с механической прочностью стали марки СтЗ) трансформаторы устойчивы к динамическим усилиям, возникающим при коротких замыканиях.

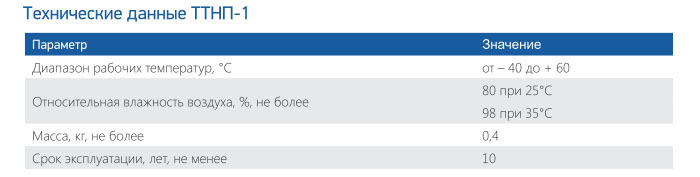

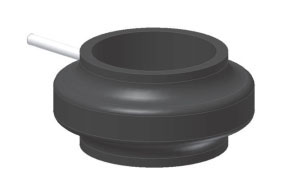

Трансформатор тока нулевой последовательности ТТНП-1

EXC

Трансформатор тока нулевой последовательности ТТНП-1 предназначен для измерения тока нулевой последовательности силовых цепей КРУВ, РУВН КТСВП, КРУ.

EXC

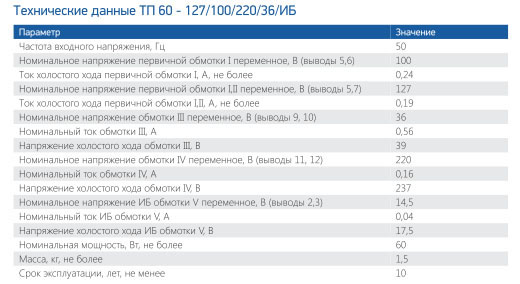

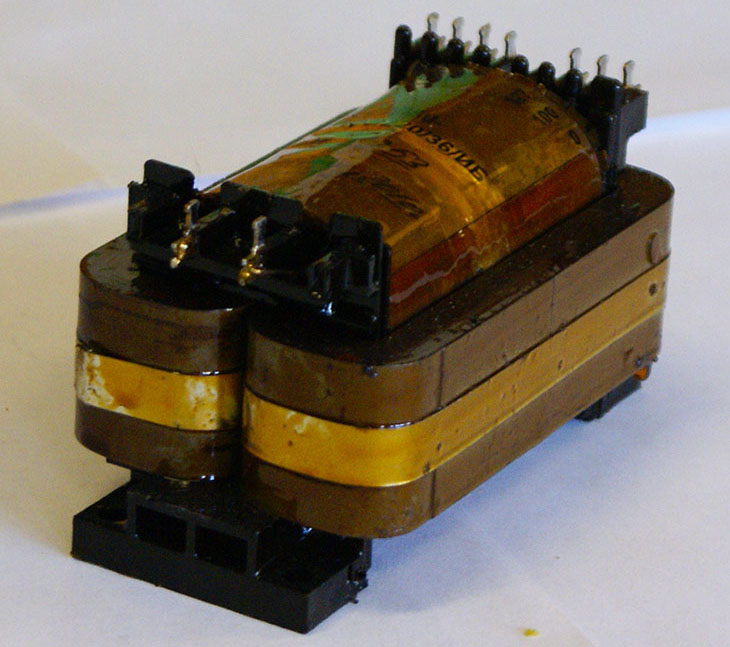

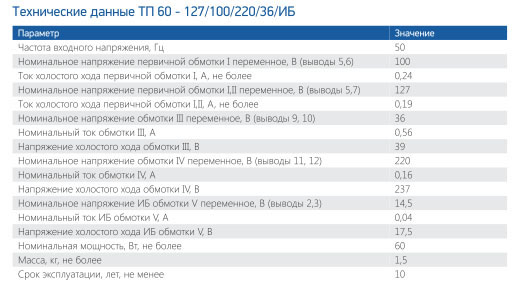

Трансформатор питания ТП 60 - 127/100/220/36/ИБ

EXC

Трансформатор питания ТП 60-127/100/220/36/ИБ используется в составе широкого ряда оборудования для питания оперативных цепей, цепей дистанционного управления, защит (в том числе искробезопасных) и автоматики. Трансформатор TП 60 имеет вторичную обмотку с искробезопасным напряжением 18 В, которая располагается на одной катушке с остальными обмотками и отделена от сетевой обмотки заземленным экраном из медной фольги толщиной 0,1 мм. Для обеспечения искробезопасности применяется барьер, состоящий из четырех последовательно включенных резисторов общим сопротивлением 400 Ом и трех пар встречно включенных стабилитронов типа 1SNB5931ВТ3 (максимальный ток стабилизации 83мА, номинальное напряжение 18 В). К искробезопасным цепям допускается подключать кабель управления общей длиной не более 2,5 км и сопротивлением менее 47 Ом.

EXC

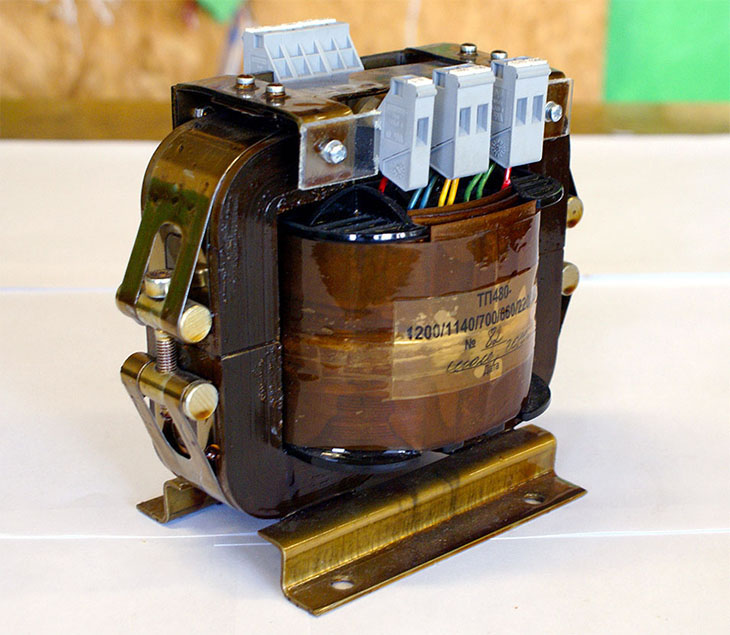

Трансформатор напряжения ТП 480 - 1200/1140/700/660/36/Э

EXC

Трансформатор ТП 480 - 1200/1140/700/660/36/Э предназначен для питания цепей вторичной коммутации силового электрооборудования.

EXC

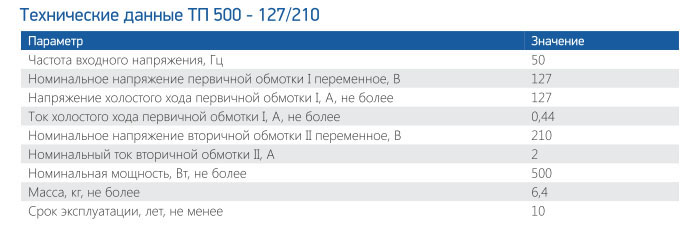

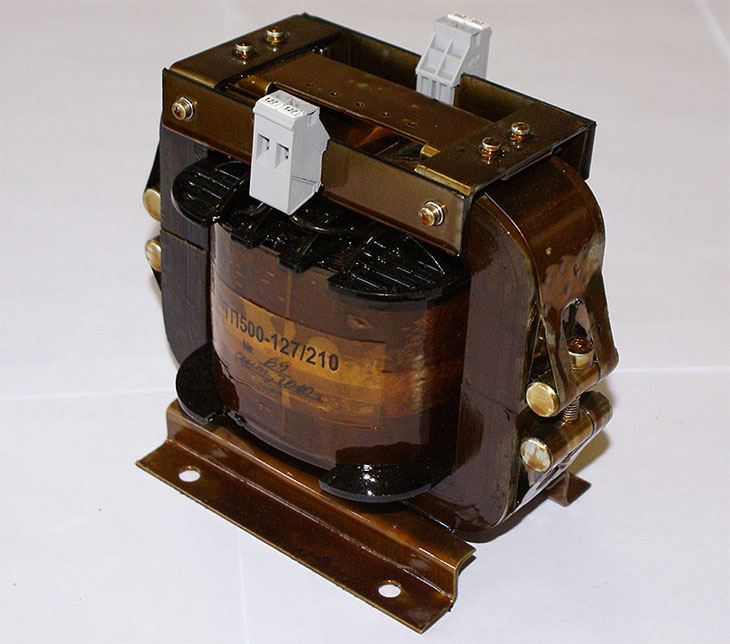

Трансформатор питания ТП 500 - 127/210

EXC

Трансформатор питания ТП 500 – 127/210 предназначен для питания цепей вторичной коммутации силового электрооборудования.

EXC

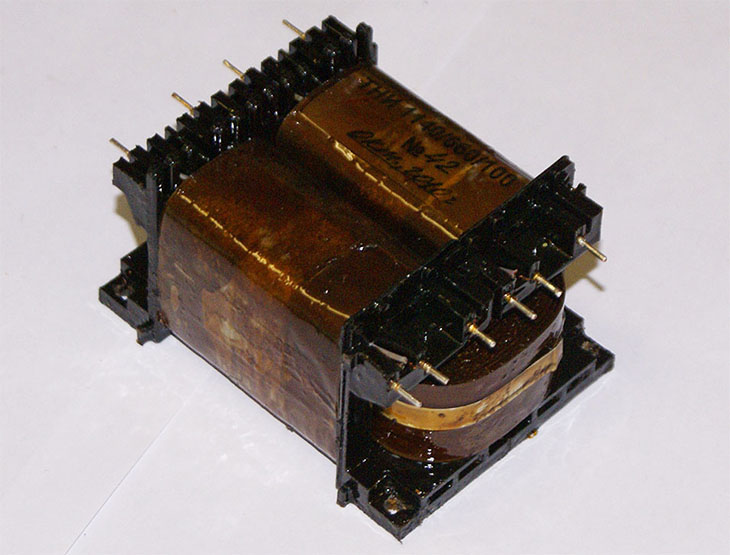

Трансформатор напряжения измерительный ТИПА ТНИ 1140/660/100

EXC

Трансформатор напряжения измерительный ТНИ 1140/660/100 используется для измерения линейного напряжения силовых шин до 1140/660 В.

EXC

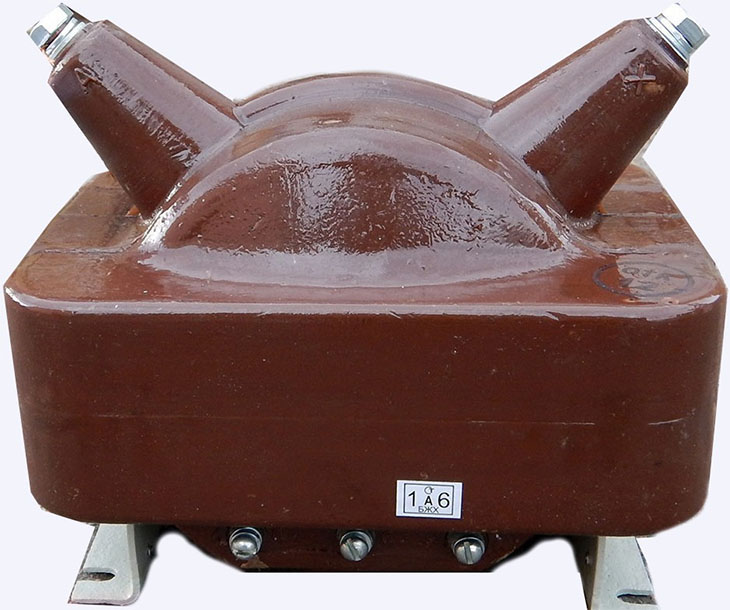

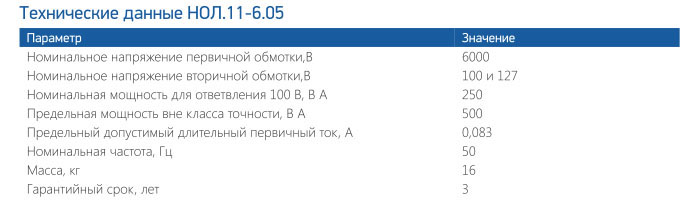

Трансформатор напряжения измерительный НОЛ.11-6.05

EXC

Трансформатор НОЛ.11-5.05 предназначен для оперативных цепей силового оборудования и для измерения напряжения силовых цепей.

EXC

Оборудование общепромышленного исполнения

Оборудование общепромышленного исполнения, разработанное компанией ЕХС, обеспечит надежную, эффективную и безопасную работу на производстве.

Комплектные распределительные устройства поверхностного исполнения ЕХС соответствуют самым жестким требованиям безопасности. Их установка позволяет реализовать любые проекты автоматизации управления промышленными токоприемниками. Комплектные распределительные устройства отвечают за распределение электроэнергии, напряжение которой не превышает 10 В. Электрокалориферные установки используются для обогрева воздуха, который подается в рудники, угольные шахты и большие по площади производственные помещения.

Компания ЕХС оказывает полный спектр услуг, включающий поставку, монтаж и строительство помещений под оборудование. Компания ЕХС имеет многолетний опыт по строительству зданий различного назначения. На предприятии налажено производство железобетона, пластиковых окон и алюминиевых конструкций. Использование собственных материалов ускоряет строительный процесс, повышает надежность и безопасность объекта.

Внедрение на предприятии оборудования общепромышленного исполнения ЕХС предоставляет следующие преимущества:

• Компактность. Благодаря своим размерам оборудование ЕХС существенно экономит площадь производственного помещения.

• Надежность. В разработке оборудования общепромышленного исполнения использованы уникальные технические решения, которые ранее были внедрены в аппаратах, работающих в условиях шахты, где требования к надежности весьма и весьма высоки.

• Безопасность. Конструкция оборудования исключает возможность выполнения сотрудниками каких-либо действий, чреватых возникновением опасных ситуаций.

• Многофункциональность. Могут использоваться как отдельные устройства и как часть распределительных систем.

• Высокий уровень адаптации к реальным условиям.

• Эргономичность.

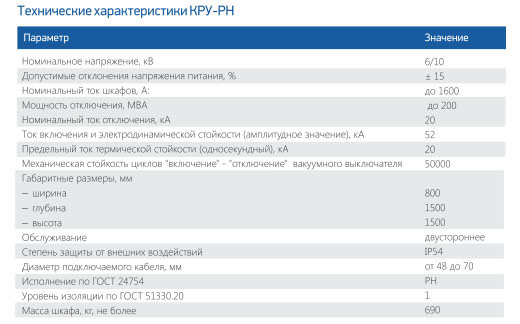

Комплектные распределительные устройства в рудничном нормальном исполнении типа КРУ-РН 6/10-УХЛ5-ВВ

EXC

EXC

Назначение

Комплектные распределительные устройства в рудничном нормальном исполнении КРУ-РН-УХЛ5-ВВ предназначены для распределения электрической энергии напряжением 6/10 кВ частотой 50 Гц в сетях с изолированной нейтралью в различных отраслях промышленности, а также в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли.

В основе конструкции КРУ-РН также лежит принцип размещения основных элементов силовой цепи – коммутационного аппарата, датчиков тока (пояс Роговского) и трансформатора напряжения собственных нужд (НОЛ) на выкатном элементе (блок аппаратный высоковольтный - БАВ).

Перемещение блока аппаратного высоковольтного БАВ происходит по горизонтальным направляющим, общий шинный мост распределительного устройства расположен в задней нижней части КРУ-РН. Над шинным мостом расположено вводное отделение – в нем предусмотрены зажимы для подключения силового кабеля. В нем же предусмотрено место для установки ОПН и трансформаторов тока (установка трансформаторов тока необходима только при организации учета электроэнергии, функцию контроля тока фаз выполняют пояса Роговского).

При конструировании КРУ-РН специалисты ЕХС учли специфические требования, связанные с условиями эксплуатации в рудниках и выработках шахт, не опасных по газу и пыли. Так, критичным параметром оказалась высота оборудования – подчас кровля рудника располагается довольно низко. Поэтому в КРУ-РН шинный мост расположен в задней нижней части шкафа. Такой подход предусматривает двустороннее обслуживание и позволяет минимизировать высоту и ширину КРУ-РН, увеличив его глубину. Поскольку кабель к рудничным шкафам подводится сверху (с кабельных эстакад, расположенных на сводах выработки), размещение шинного моста в нижней части наиболее разумно и обеспечивает минимальные общие габариты изделия.

Компоновка КРУ-РН позволяет расположить релейное отделение с микроконтроллерными блоками МКЗП и БКИ, низковольтной аппаратурой и прочим оборудованием в наиболее удобной для визуального контроля верхней передней части шкафа.

Корпус КРУ-РН имеет степень защиты от внешних воздействий IP54.

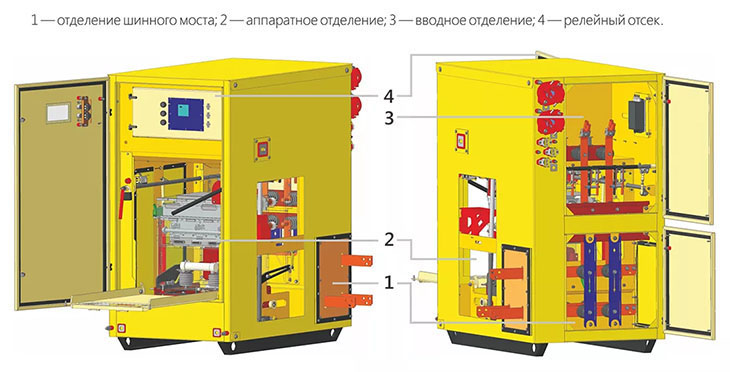

Конструкция КРУ-РН включает в себя:

• Отделение шинного моста;

• Аппаратное отделение;

• Вводное отделение;

• Отделение микроконтроллерных защит.

Преимущества КРУ-РН

• Удобство в эксплуатации, автономность

• КРУ-РН имеет собственные трансформаторы собственных нужд НОЛ, которые обеспечивают питание оперативных цепей шкафа. Таким образом, для питания РП шкафа с трансформаторами собственных нужд не требуется.

• Контроль токов в широком диапазоне

• Контроль токов фаз производится поясами Роговского. Именно с сигналами от этих датчиков работают микроконтроллерные блоки МКЗП. Преимуществом поясов Роговского является линейная характеристика в широком диапазоне - от 30 до 1000 А. Поэтому шкафы КРУ-РН могут эксплуатироваться в этом диапазоне без дополнительных аппаратных подстроек.

• Продуманная компоновка

Кроме того, трансформатор НОЛ имеет обмотку, позволяющую вести измерение напряжения сети с точностью, достаточной для реализации релейных защит, поэтому установка дополнительных шкафов трансформаторов напряжения в составе РП не требуется. В случае необходимости ведения технического или коммерческого учета можно:

• Установить в шкафах КРУ-РН трансформаторы тока, подобранные в соответствии с номинальным током нагрузки;

• Установить на каждой секции шин шкаф КРУ-РН-ТН для контроля напряжения всех трех фаз;

• Выбрать и установить счетчики электрической энергии.

Роль разъединителя во всех КРУ-РН выполняют втычные контакты выкатного элемента. В силу этого шкафы межсекционного выключателя КРУ-РН-С имеют разъединитель и не требуют установки шкафа межсекционного разъединителя КРУ-РН-СР. Однако при расположении двухсекционного РП в два ряда необходимо предусматривать установку шкафа КРУ-РН-СР для снятия напряжения с силового шинного моста между рядами.

EXC

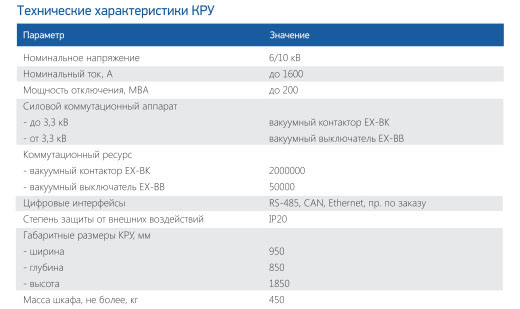

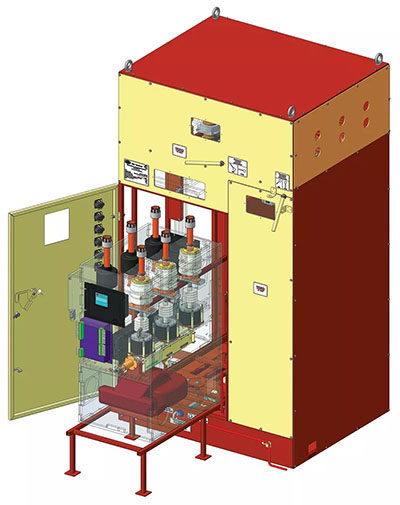

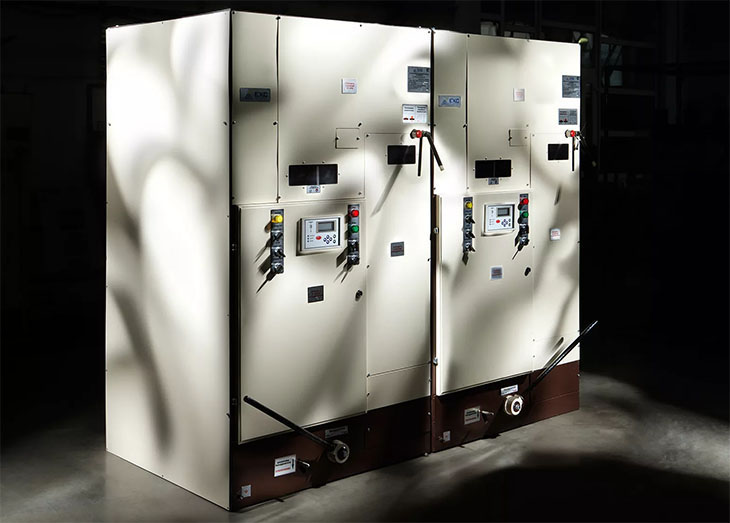

Комплектное распределительное устройство типа КРУ 6/10-УХЛ5-ВВ

EXC

EXC

Назначение

Комплектные распределительные устройства КРУ предназначены для:

• Распределения электрической энергии напряжением до 10 кВ;

• Защиты отходящих электрических сетей от аварийных процессов;

• Управления токоприемниками (в том числе по цифровым интерфейсам);

• Выполнения функций автоматики в составе распределительных пунктов.

Оборудование имеет Разрешение Федеральной службы по экологическому, технологическому и атомному надзору и Cертификат соответствия ГОСТ Р (выдан МОС «Сертиум»).

Принцип действия и возможности КРУ

Основные элементы электрической схемы КРУ — датчики тока, микроконтроллерные блоки, коммутационный аппарат и т.д. — смонтированы на одном основании — БАВ (блоке аппаратном высоко-вольтном).

При создании КРУ за основу был принят принцип вертикального подъема аппаратного блока. Такое решение позволило до минимума сократить габариты КРУ, оптимизировать использование занимаемого пространства, а также осуществить удобный визуальный контроль положения втычных контактов.

При объединении КРУ в общее распределительное устройство в верхней части шкафов монтируется жесткий шинный мост. Там же, в верхней части КРУ, располагаются заземлители: заземлитель отходящей линии для КРУ-ОТ и шинный — для КРУ-В.

На лицевой части шкафа КРУ размещены световые индикаторы, кнопки и ключи управления, а также окна для наблюдения за показаниями МКЗП и положением силовых контактов.

Преимущества КРУ

• Надежность

Основные функциональные узлы КРУ прошли испытание в очень жестких условиях: высокой запыленности, загазованности, экстремальных температурно-влажностных режимах — и показали себя с наилучшей стороны. Быстродействующий вакуумный выключатель, помехозащищенные блоки управления и микроконтроллерные системы являются гарантией надежности КРУ.

• Широкая функциональность

КРУ могут использоваться не только как одиночные устройства, но и как составная часть распределительного пункта.

Основой схемного решения КРУ является микроконтроллерный блок защиты присоединений МКЗП, который осуществляет около 30 различных защит, десятки функций автоматики и управления. Поэтому с помощью КРУ можно реализовать любые проекты автоматизации управления промышленными токоприемниками.

• Конструкция КРУ включает в себя:

• Трубчатый каркас;

• Камеру шинного моста;

• Камеру силовых контактов;

• Аппаратную камеру;

• Камеру присоединения кабельных линий;

• Камеру подъемного механизма.

• Безопасность

Конструкция КРУ исключает возможность совершения персоналом действий, которые могут привести к возникновению опасных ситуаций. Достигается это применением большого числа электрических, механических и электромеханических блокировок.

Блокировки позволяют избежать:

• Включения заземлителя при замкнутых силовых контактах;

• Замыкания силовых контактов при включенном заземлителе;

• Доступа к проходным изоляторам, на которых присутствует высокое напряжение;

• Размыкания силовых контактов при включенном вакуумном выключателе;

• Открывания двери аппаратной камеры при нахождении БАВ в рабочем положении;

• Включения выключателя при промежуточном положении БАВ (недовключенное положение силовых контактов).

В составе распределительного пункта дополнительно действуют электрические блокировки, обеспечивающие недопустимость подачи напряжения на заземленную секцию шин.

• Информационная открытость

Распределительные устройства на базе КРУ представляют собой законченные технологические изделия, предоставляющие потребителю широчайшие возможности теле- и автоматического управления, реализации различных вариантов систем диспетчеризации, передачи и архивирования данных, а также большое количество функций автоматики, управления и релейных защит.

• Компактность

Шкафы КРУ имеют компактные габариты — по сравнению с существующими аналогами они достаточно миниатюрны. Это преимущество особенно ценно при проектировке большого распределительного устройства: места для него требуется меньше, а обслуживание шкафов стало более удобным. Поэтому КРУ востребованы на промышленных предприятиях.

• Эргономичность

Внешний вид шкафов КРУ продуман до мелочей: он удобен, прост и информативен. На двери и крышках присутствуют только необходимые элементы управления и сигнализации. Они расположены так, чтобы не создавать визуальной перегрузки, утомляющей обслуживающий персонал. Работать со шкафами КРУ легко и удобно, что положительно сказывается на качестве и производительности труда.

Адаптация к реальным условиям

Распределительные устройства, собранные из КРУ, располагаются в отдельных легко монтируемых модульных зданиях производства EXC. Модульные здания имеют собственные системы отопления и освещения, могут быть оборудованы для постоянного пребывания дежурного персонала. В случае необходимости распределительное устройство может быть быстро перенесено в другое место. Для демонтажа и последующей сборки модульного здания требуется всего несколько часов.

EXC

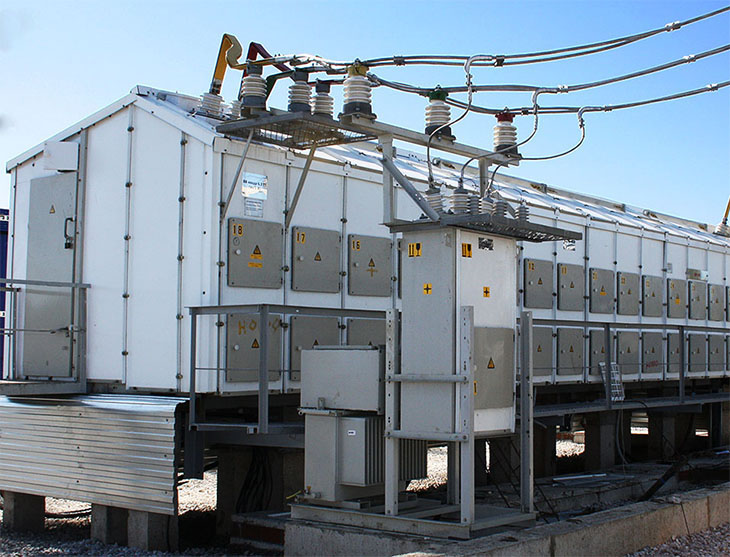

Трансформаторные подстанции типа ТП 35/10/6 кВ

EXC

Трансформаторные подстанции ТП 35/10/6 кВ предназначены для:

• Преобразования переменного трехфазного напряжения из 35 кВ в 10 кВ и 6 кВ;

• Защиты и коммутации линий низшего напряжения;

• Компенсации реактивной мощности энергии сети низшего напряжения;

• Выполнения функций автоматики (АВР по сторонам высокого и низкого напряжений);

• Питания трехфазным переменным током участков промышленных предприятий.

Типовой состав трансформаторной подстанции ТП 35/10/6 включает в себя:

• Открытое распределительное устройство 35 кВ;

• Силовые трансформаторы 35/10/6 кВ;

• Распределительные пункты РП-10, РП-6 производства ЕХС;

• Силовые трансформаторы 10/6 кВ производства ЕХС;

• Установки компенсации реактивной мощности УКРМ;

• Общестанционный пункт управления ОПУ производства ЕХС.

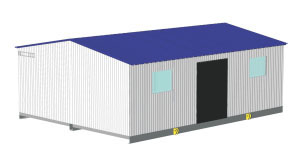

РП, УКРМ, ОПУ расположены в отдельных модульных зданиях, оснащенных собственными системами отопления и освещения. Хотя компания ЕХС не производит оборудование с классом напряжения выше 10 кВ, однако по желанию заказчика мы можем подобрать необходимое оборудование, осуществить монтажные, пусконаладочные работы со сдачей объекта «под ключ».

Реализация подобного проекта — сложный и трудоемкий процесс. Но благодаря комплексному подходу специалистов компании ЕХС к решению всех производственных и организационных вопросов производ-ство монтажных и наладочных работ выполняется специалистами компании. Кроме того, большая часть оборудования, реализующего функциональные возможности ТП в целом, также выпускается предприятиями ЕХС, что гарантирует заказчику качество и надежность.

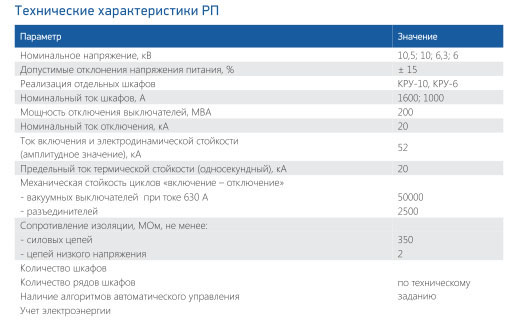

Распределительный пункт РП

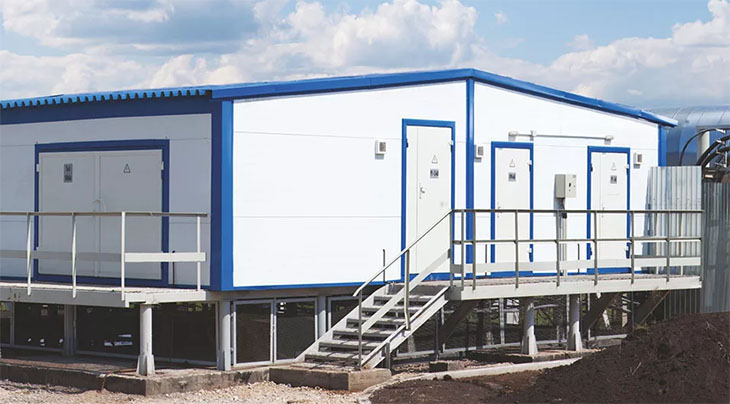

РП является составной частью ТП, представляет собой модульное здание со смонтированными внутри шкафами КРУ.

Силовые трансформаторы

Силовые трансформаторы с литой изоляцией производятся Калининградским заводом, входящим в компанию ЕХС. Они отличаются особой надежностью и имеют ряд преимуществ (см. стр. 75 каталога). Установка трансформаторов ТСЛ возможна как на открытом воздухе, так и внутри модульного здания РП.

Общестанционный пульт управления предназначен для:

• Контроля и управления открытого распределительного устройства 35 кВ;

• Защиты силовых трансформаторов;

• Автоматического регулирования напряжения сети низшего напряжения;

• Сбора информации, контроля и управления РП, РУКРМ;

• Выполнения функций сигнализации.

Конструктивно ОПУ выполнен в виде комплекта шкафов, смонтированных внутри модульного здания. По заказу ОПУ может быть оборудован рабочим местом оператора. Информация с ОПУ может быть передана по любым линиям связи в центральную информационную систему.

В стандартный состав ОПУ входят:

• Шкафы аккумуляторных батарей;

• Шкафы автоматического управления оперативным током;

• Шкафы собственных нужд;

• Шкафы защиты трансформатора;

• Шкафы автоматического регулирования напряжения;

• Шкафы центральной сигнализации.

EXC

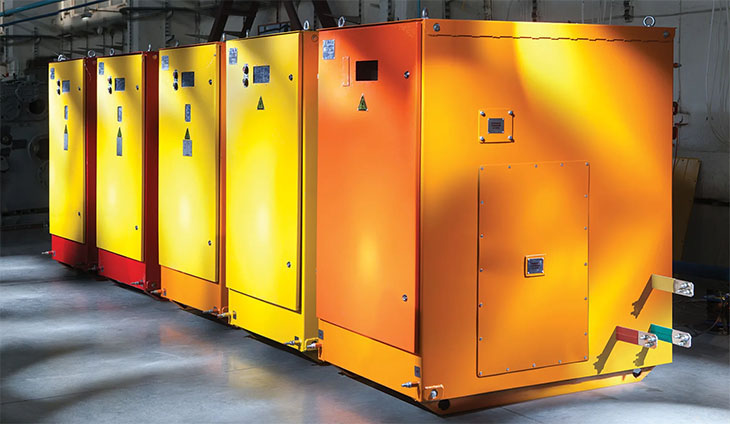

Комплектная трансформаторная силовая подстанция КТСКП

EXC

Комплектные трансформаторные силовые квартальные подстанции КТСКП предназначены для преобразования силового переменного трехфазного напряжения; питания токоприемников трехфазным переменным током частотой 50 Гц; защиты и управления линиями низшего напряжения.

Оборудование имеет Разрешение Федеральной службы по экологическому, технологическому и атомному надзору.

Преимущества КТСКП:

• Компактность

В отличие от других аналогичных подстанций, КТСКП производства группы компаний «ЕХС» имеют небольшие габариты. Их установка во дворе жилого комплекса, например, позволит сэкономить площадь, которую впоследствии можно будет задействовать под детскую площадку или автомобильную парковку.

• Эргономичность

В отличие от больших, неуклюжих и визуально неэстетичных строений существующих подстанций КТСКП имеет современный универсальный дизайн, поэтому она легко вписывается в любой архитектурный ансамбль. А благодаря прочному корпусу, изготовленному из специальных марок бетона, стойких к воздействию времени и любых атмосферных явлений, КТСКП всегда сохранит красивый внешний вид даже через десяти лет с момента ее ввода в эксплуатацию.

Комплектная трансформаторная силовая подстанция КТСКП Сухой силовой трансформатор — основа КТСКП Коммутация вторичных цепей

• Мобильность

Преимущества КТСКП становятся очевидными уже на стадии установки. Если для оборудования обычной масляной подстанции необходимо возвести отдельное строение, то КТСКП уже поставляется в специальном бетонном корпусе. Отпадает необходимость в обустройстве дорогостоящего фундамента, привлечения строительных и проектных организаций. Энергетикам остается лишь выбрать удобную площадку, площадь которой в 7 — 8 раз меньше необходимой для кирпичного строения. Дополнительной наладки, как и монтажа, КТСКП не требует. Если со временем возникнет необходимость перепроектировать систему электроснабжения квартала или план расположения строений, то это не потребует дополнительных расходов — квартальную подстанцию можно легко переместить с места на место.

Защиту силового трансформатора обеспечивает микроконтроллерный комплекс

• Безопасность и удобство обслуживания

Основой КТСКП является силовой сухой трансформатор. Он не требует дополнительного обслуживания, надежно защищен от аварийных процессов комплексом микроконтроллерных защит и бесперебойно может работать не один десяток лет. Также подстанции КТСКП имеют полный комплекс защит как со стороны высшего, так и низшего напряжения. Это позволяет обеспечить надежную защиту собственного силового трансформатора и всей отходящей сети.

Таким образом, рядовой потребитель может быть уверен за сохранность своих бытовых приборов и проводки при любых протекающих в сетях процессах, а энергоснабжающая организация избавляется от большинства проблем, связанных с бесперебойным электроснабжением жилого сектора.

Силовой ввод квартальной подстанции снабжается вакуумным выключателем, каждый вывод — вакуумным контактором.

Каждый коммутационный аппарат обслуживается микроконтроллерным комплексом.

Благодаря этому вся информация о работе подстанции (состояние коммутационных аппаратов, текущие токи фаз и напряжения, наличие каких-либо аварийных ситуаций, состояние счетчиков учета расхода электроэнергии) передаётся диспетчеру в режиме реального времени по цифровому интерфейсу. Диспетчер помимо мониторинга может осуществлять и дистанционное управление. Например, если при возникновении аварийной ситуации произойдет отключение соответствующего коммутационного аппарата, диспетчер, убедившись по сформированным аварийным протоколам в том, что подача напряжения безопасна, может включить подстанцию прямо из диспетчерской.

EXC

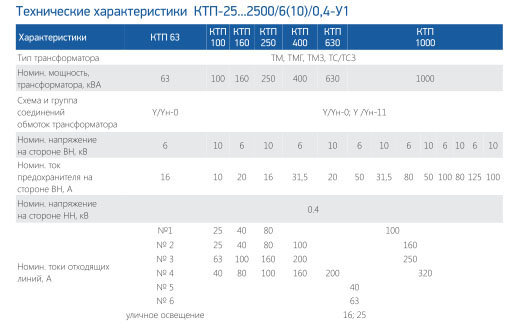

Трансформаторные подстанции киоскового типа КТП-250...2500/6(10)/0,4-У1

EXC

Комплектные трансформаторные подстанции КТП наружной установки мощностью от 25 до 2500 кВА предназначены для:

• Приема и передачи (либо резервированного приема), преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6(10)/0,4 кВ;

• Выполнения функций автоматики (АВР по стороне низкого напряжений);

• Защиты и управления линиями низшего напряжения;

• Питания трехфазным переменным током небольших районов, а также локальных объектов и отдельных зданий в районах с умеренным климатом (от −40°С до +40°С).

Область применения КТП — системы электроснабжения промышленных предприятий, потребители сельского хозяйства, населенные пункты и объекты нефте- и газодобывающей промышленности и др.

Устройство КТП

КТП представляет собой закрытое цельнометаллическое помещение, выполненное в виде силового каркаса, обшитого панелями из листовой стали толщиной 2 мм. Имеет двери с каждой стороны. Все двери снабжены внутренними замками под спецключ и петлями под наружные навесные замки. В помещении располагаются отделение УВН с коммутационными аппаратами 10(6) кВ, отделение РУНН с панелью управления, отделение силового трансформатора, открытые ошиновки 0,4 и 10 кВ. Для осмотра состояния предохранителей и контактных групп ВВ разъединителей без снятия напряжения предусмотрены смотровые окна на технологических дверях вводных ячеек. В отделении РУНН расположены вводной рубильник, выделенный в отдельный отсек, трансформаторы тока, сборные шины, к которым присоединены автоматические выключатели (либо другие коммутационные аппараты) отходящих линий, аппаратура защиты, учета и управления, наружного освещения и собственных нужд.

В КТП с воздушным вводом мощностью от 160 кВА и до 400 кВА стационарно размещены ВВ разъединители внутренней установки, при большей мощности устанавливается выключатель нагрузки. КТП мощностью ниже 160 кВА комплектуются ВВ линейным разъединителем наружной установки с приводом (по заказу потребителя). В КТП с кабельным вводом до 400 кВА стационарно размещены ВВ разъединители внутренней установки. В стандартную комплектацию входят высоковольтные коммутационные аппараты.

На крышах КТП типа воздух/воздух предусмотрены технологические отверстия для установки шкафов приемных устройств ВН и места крепления кронштейнов для подключения воздушных линий 0,4 кВ. Провода для присоединения к воздушным линиям 0,4 кВ прокладываются по стенкам отсека РУНН в специальных коробах. Учет расхода активной энергии производится на шинах 0,4 кВ после вводного рубильника (возможна установка счетчиков для учета реактивной энергии, электронных и двухтарифных счетчиков). В случае низкой температуры предусмотрен обогрев электросчетчика. КТП имеет согласно требованиям ПУЭ механические и электрические блокировки. Все КТП комплектуются аппаратурой общего назначения. Во всех случаях комплектующая аппаратура имеет сертификаты качества.

EXC

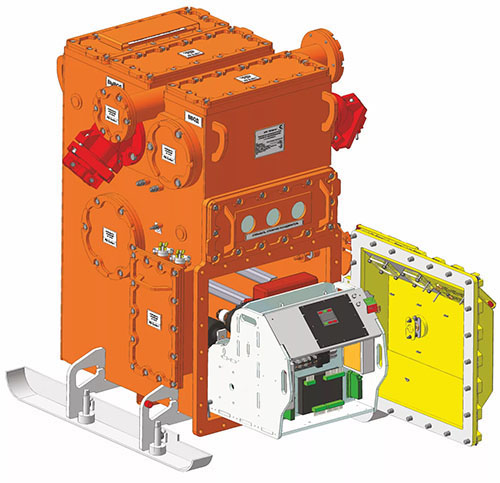

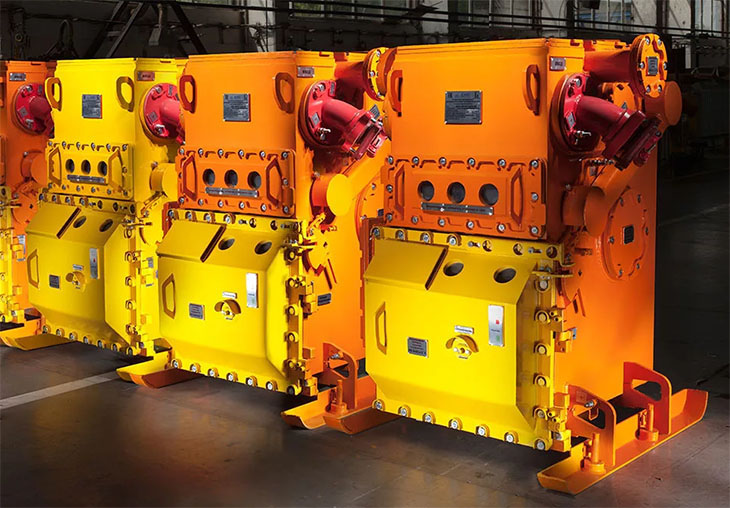

Оборудование во взрывозащищенном исполнении

Оборудование во взрывозащищенном исполнении, выпускаемое компанией ЕХС, широко применяется в горнодобывающей промышленности, а индивидуальный подход к его производству позволяет выполнить любые пожелания заказчика.

В целях улучшения имиджа торговой марки и защиты от незаконных подделок с 01 ноября 2013 года продукция ЗАО ЕХС, а также техническая документация: паспорт на продукцию, протоколы испытаний оборудования, акты ревизии и акты технического состояния - маркируются фирменным знаком, который представляет собой саморазрушающуюся защитную голографическую наклейку размером 25х15 мм. Это голограмма многоуровневой защиты с 2D-3D изображением и кинематическим эффектом пульсирующих микротекстов ENERGY X COMPONENTS, а также логотипом компании ЕХС.

ЕХС предлагает своим клиентам следущее взрывозащищенное электрооборудование:

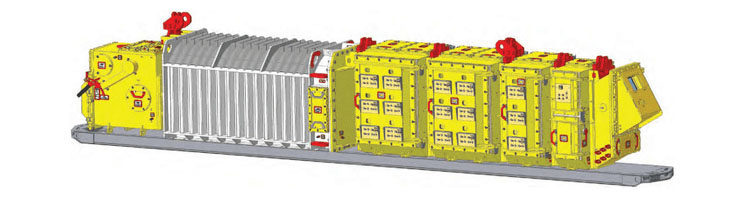

• Комплектные силовые трансформаторные взрывозащищенные подстанции;

• Комплектные распределительные взрывозащищенные устройства;

• Коммутационные взрывозащищенные аппараты плавного пуска;

• Коммутационные взрывозащищенные аппараты.

Электрошахтная аппаратура играет очень важную роль в горнодобывающей промышленности, поскольку основное технологическое оборудование шахт и рудников работает именно на электрической энергии.

Назначение данной продукции — защита отходящих электрических сетей, распределение электроэнергии, преобразование силового трехфазного напряжения. Кроме того, горно-шахтное оборудование обеспечивает управление и защиту линий низшего напряжения, отвечает за питание и управление токоприемниками.

Взрывозащищенные подстанции и коммутационные аппараты осуществляют безопасный запуск электрических двигателей и контроль их работы, проводят диагностику неисправностей, как собственных, так и агрегата-потребителя.

Внедрение на предприятии оборудования во взрывозащищенном исполнении, разработанного компанией ЕХС, предоставляет следующие преимущества:

• Надежность. Качество и надежность продукции ЕХС проверены годами работы.

• Безопасность. Взрывозащищенное оборудование предназначено для эксплуатации на предприятиях повышенной опасности.

• Высокая коммутационная способность. Быстрое и безопасное включение и отключение, которое обеспечивают вакуумные контакторы и выключатели собственного производства компании ЕХС.

• Простота эксплуатации.

• Совместимость с любыми автоматизированными системами управления.

• Индивидуальная настройка для каждого энергопотребителя.

• Удобное техническое обслуживание. Оперативная диагностика и гарантированный сервис.

Оборудование во взрывозащищенном исполнении ЕХС — это современные технические решения, соответствующие всем стандартам безопасности на производстве!

Комплектное распределительное устройство взрывозащищенное типа КРУВ-6/10М-УХЛ5-ВВ

EXC

EXC

Комплектные распределительные устройства КРУВ-6/10М применяются в шахтах, опасных по пыли и газу, и предназначены для:

• Распределения электрической энергии напряжением 6/10 кВ;

• Защиты отходящих электрических сетей от аварийных процессов;

• Управления токоприемниками (в том числе, по цифровым интерфейсам);

• Выполнения функций автоматики (в том числе, в составе распределительных пунктов).

Алгоритм работы микроконтроллерной системы КРУВ предусматривает реализацию более 30 алгоритмов различных защит, каждая из которых может быть сконфигурирована в соответствии с параметрами потребляющего объекта.

Оборудование имеет Разрешение Федеральной службы по экологическому, технологическому и атомному надзору и Cертификат соответствия ГОСТ Р (выдан МОС «Сертиум»).

Принцип действия и возможности КРУВ

Ввод силового кабеля КРУВ осуществляется через кабельные вводы (может быть установлено до двух кабельных вводов, каждый из которых дает возможность подключения кабеля диаметром до 70 мм).

Из вводного отделения силовые цепи попадают в отделение разъединителя. Здесь через специальные окна можно проконтролировать положение ножей разъединителя. Далее силовые цепи попадают в аппаратное отделение, где расположен блок БАВ.

После выхода из аппаратного отделения силовые цепи вновь коммутируются разъединителем и попадают в отделение отходящих присоединений. Для вывода кабеля к этому отделению также могут быть подсоединены два кабельных ввода.

Основной функциональной частью КРУВ является выкатной элемент — БАВ (блок аппаратный высоковольтный). На нем смонтированы вакуумный выключатель и микроконтроллерные блоки, измерительный трансформатор напряжения и датчики тока, цепи оперативного питания и защит.

Техническое обслуживание оборудования в условиях шахты — задача непростая. Если распределительное устройство предназначено для подачи напряжения на особо важный объект, то наладчику на поиск и устранение неисправности могут быть отведены считаные минуты. Поэтому конструкторы разработали такую компоновку элементов БАВ, которая позволяет быстро провести диагностику и замену любого блока. Таким образом, ремонт любой сложности займет минимум времени.

В случае, если КРУВ находится в составе распределительного устройства, для создания шинного моста используются соединительные трубы.

В последнее время для увеличения объемов добычи на шахтах используются все более сложные и дорогостоящие агрегаты, требующие качественной и безопасной электроэнергии. Это требует от распределительного устройства обеспечения надежной, чувствительной, селективной защиты.

КРУВ предоставляет энергетикам большой пакет (более 30 алгоритмов) релейных защит, каждая из которых может настраиваться индивидуально под каждого потребителя.

Помимо этого, применение микроконтроллерной техники дает возможность реализации самых разнообразных функций автоматики и управления. Все это создает легко адаптируемый комплекс, обеспечивающий надежную защиту участка питаемой сети.

Все перечисленные достоинства становятся очевидными при применении КРУВ в качестве элемента распределительного пункта.

Неограниченные коммуникационные возможности

КРУВ можно рассматривать и как элемент системы автоматизации. Микроконтроллерный комплекс КРУВ не только предоставляет любую информацию о функционировании питаемого объекта, но и позволяет производить управление по цифровому интерфейсу. Причем в качестве линии связи может использоваться как специально проложенные стандартные кабели, так и сам силовой кабель, по которому подводится силовое напряжение.

Программный комплекс микроконтроллерной системы КРУВ позволяет обрабатывать, анализировать и передавать по цифровым каналам связи любые данные: токи, напряжение, сигнал о положении выключателя и др. В отличие от большинства аналогов протокол канала связи КРУВ открытый. Это позволяет создавать собственные информационные системы и интегрироваться в существующие системы управления и автоматики.

В 2009 году произошло знаковое для нас событие — после долгих и тщательных испытаний было налажено производство собственных вакуумных выключателей ЕХ-ВВ.

Разработка этих выключателей велась несколько лет. Поскольку основное предназначение ЕХ-ВВ — использование в качестве основного коммутирующего аппарата КРУВ и РУВН трансформаторных подстанций, его конструкция специально адаптирована к применению в составе этих аппаратов.

Вместе с вакуумными выключателями были разработаны блоки питания и управления, позволяющие производить включение и отключение выключателя намного четче, а также увеличить срок службы. Опыт эксплуатации позволяет с уверенностью заявить — отныне КРУВ стал еще надежнее.

Техническое обслуживание оборудования в условиях шахты — непростая задача, требующая специальных качеств оборудования. Для ее упрощения конструкторы разработали компоновку модулей КРУВ, позволяющую быстро диагностировать и устранить любую неисправность.

EXC

Комплектная трансформаторная силовая взрывозащищенная подстанция типа КТСВП-УХЛ5-ВВ

EXC

EXC

Комплектные трансформаторные силовые подстанции КТСВП предназначены для:

• Преобразования силового переменного трехфазного напряжения;

• Питания токоприемников трехфазным переменным током частотой 50 Гц;

• Защиты и управления линиями низшего напряжения.

Оборудование имеет Разрешение Федеральной службы по экологическому, технологическому и атомному надзору и Cертификат соответствия ГОСТ Р (выдан МОС «Сертиум»).

Принцип действия и возможности КТСВП

Трансформаторная подстанция состоит из трех основных функциональных блоков:

• Через РУВН (распределительное устройство высшего напряжения) происходит ввод силовых цепей первичного напряжения,

• В ОТС (отделении трансформатора силового) осуществляется преобразование напряжения электрической энергии,

• В РУНН (распределительном устройстве низшего напряжения) происходит распределение энергии низшего напряжения между отходящими линиями.

Несмотря на кажущуюся простоту, подстанции имеют массу дополнительных функций и свойств. Для того, чтобы оборудовать каждое изделие в соответствии с нуждами конкретного заказчика, была разработана модульная система комплектования подстанций.

Представленный принцип позволяет сконструировать подстанции с совершенно разными свойствами и функциями.

Каждый модуль имеет свой набор функций, позволяющий при правильном комбинировании, удовлетворить даже самого требовательного клиента. А благодаря мощной производственной базе мы можем выполнить самые нестандартные заказы.

Первая трансформаторная подстанция была выпущена 7 лет назад. За это время сменилось 3 модификации подстанций (КТСВП1, КТСВП2, КТСВП3), значительно возросли функциональные возможности и надежность агрегатов. Теперь все основные узлы, включая и вакуумную коммутационную технику, и сам силовой трансформатор, производятся на предприятиях группы компаний ЕХС. Это позволяет осуществлять строгий контроль качества на всех стадиях производства каждой комплектующей детали.

Специалисты группы компаний ЕХС совместно с научными сотрудниками Новосибирского государственного технического университета (НГТУ) постоянно совершенствуют интеллектуальную основу оборудования, конструкторы модернизируют каждую деталь корпуса.

Сейчас подстанции обрели собственное лицо, заработали репутацию надежной и качественной продукции. Например, они обеспечивают электроэнергией все основное технологическое оборудование горных выработок шахт Кузбасса: маслостанции, комбайны, лавные скребковые конвейеры, перегружатели, дробилки и лебедки.

Около сотни трансформаторных подстанций производства компании работают на алмазных рудниках Якутии. В основном энергетикам АК «АЛРОСА» требуются подстанции небольшой мощности (160 — 400 кВА) с тремя — пятью отходящими присоединениями, поэтому каждая подстанция, уезжающая в Якутию, обязательно оборудуется секцией АПШ.

А для питания более мощных потребителей в 2009 году была изготовлена трансформаторная подстанция мощностью 1250 кВА с двумя отходящими присоединениями и вакуумным групповым выключателем.

Суровый климат — не помеха для электрооборудования компании. Более 200 КРУВ и КТСВП работают на предприятиях Воркутинского месторождения уже более 5 лет и заслужили самые лестные отзывы энергетиков, механиков и горнорабочих. Здесь, в одной из лав шахты «Воргашорская» установлена подстанция, выпущенная с завода в 2008 году. Ее конструкция содержит 4 независимых отвода со стороны РУНН. Причем, управление ими может осуществляться как с панели управления на двери РУНН, так и с помощью интеллектуального коммутатора, установленного в секции автоматики. Кроме того, эта подстанция оборудована приемопередатчиком для работы в составе системы «Эхо».

Преимущества КТСВП

• Многофункциональность

Основной особенностью подстанций КТСВП является модульное строение РУНН (распределительного устройства низшего напряжения), что позволяет варьировать конструкцию подстанции в соответствии с требованиями заказчика. Модули РУНН позволяют решать самые разнообразные функциональные задачи. Они обеспечивают токоприемники напряжением 3300/1140/660/380/220/127 В, выполняют функции автоматического запуска, реверсируют нагрузку, передают данные в информационную сеть шахты, включают в алгоритм работы внешние датчики, регистрируют основные параметры и аварийные события.

• Высокая коммутационная способность

В комплектных трансформаторных взрывозащищенных подстанциях производства группы компаний ЕХС применяются вакуумные выключатели и вакуумные контакторы собственного производства. Новая система управления помогает обеспечить быстрое и надежное включение и отключение, при этом коммутационная способность аппаратов превосходит возможности аналогов.

EXC

Комплектная трансформаторная силовая подстанция КТСП-35-РН

EXC

Представленное решение позволяет решить проблему загруженности линий 6кВ и 10 кВ промышленных сетей и подать питание на потребителей 0,4кВ – 6кВ непосредственно от линии 35 кВ.

Комплектная трансформаторная подстанция КТСП-35 предназначена для:

• Питания промышленных и гражданских объектов от линий 35кВ;

• Преобразования напряжения 35кВ в напряжение 6/3,3/1,2/0,69/0,4 кВ;

• Ввода двух независимых линий 35кВ с резервированием;

• Распределение вторичного напряжения, АВР по вторичному напряжению;

• Защиты отходящих линий;

• Выполнения диспетчеризации, полной двусторонней связи с устройствами управления шкафов РУВН и РУНН.

Принцип действия и состав КТСП-35

Подстанция КТСП-35 имеет наружное исполнение, корпус со степенью защиты IP54. Подключение вводных и отходящих кабелей производится с тыльной стороны в специальных вводных и выводных отделениях, закрытых съемными крышками. Подключение выкатных элементов, доступно с фасадной стороны. Все релейные элементы, микроконтроллерные блоки, элементы управления как РУ-35, так и РУНН вынесены в торцевую часть в специальное отделение, оснащенное системой обогрева.

В нижней части РУНН с тыльной стороны подстанции предусмотрено отделение для пускового дизель-генератора. Перед включением разъединителя 35кВ на опоре портального типа производится запуск дизель-генератора. С его помощью подается питание на микроконтроллерные блоки. которые проводят диагностику подстанции и электрические приводы разъединителя и заземлителей.

Компоновка подстанции и габаритные размеры зависят от требуемых параметров и функций: мощности силового трансформатора, количества вводов 35кВ и необходимости АВР, класса напряжения и комплектации РУНН.

Так, при необходимости обеспечения ручного либо автоматического резервирования питающей линии 35кВ, предусматривается установка второго ввода 35кВ с отдельным вакуумным выключателем и автономной схемой управления и обеспечения.

Все элементы цепей управления, релейных защит, автоматики, диспетчеризации подстанции, а также цепи управления дизель-генератором конструктивно вынесены в отделение управления, расположенное с торца КТСП-35 со стороны РУНН. Также в данном отделении также располагаются счетчики учета электроэнергии. Отделение имеет встроенную систему отопления, утепленные стены и распашные ворота для доступа к щиту управления подстанцией.

В качестве трансформатора в конструкции КТСП-35 применяются сухие трансформаторы типа TC(RG). Силовые трансформаторы ТС(RG) производятся по технологии RESIN GLASS FIBER (RGF), которая основана на применении электроизоляционной системы в сочетании с наполнителем – армирующим материалом на основе электротехнического стекла (далее по тексту композитный материал).

Высоковольтная изоляция состоит из композитного материала, с коэффициентом линейного расширения приближенно равным коэффициенту линейного расширения меди. Это свойство позволяет использовать трансформатор в экстремальных условиях, например, включение трансформатора на номинальную нагрузку при низкой температуре окружающей среды. Это свойство позволяет располагать трансформатор в помещении без отопления. Надежная изоляция делает проводящие цепи трансформатора неуязвимыми и для конденсата.

Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
