Компания Шнейдер Электрик - мировой лидер в производстве сухих трансформаторов. За более чем 25 лет на рынке было установлено свыше 100000 позиций, около 5000 из них – в России.
Компания производит трансформаторы напряжения:
Масляные трансформаторы напряжения
Маслонаполненный силовой трансформатор мощностью до 60 МВА, классом напряжения до 170 кВ Minera MP
Маслонаполненный распределительный трансформатор мощностью до 2,5 МВА, классом напряжения до 36 кВ Minera для наземного монтажа
Сухие трансформаторы напряжения

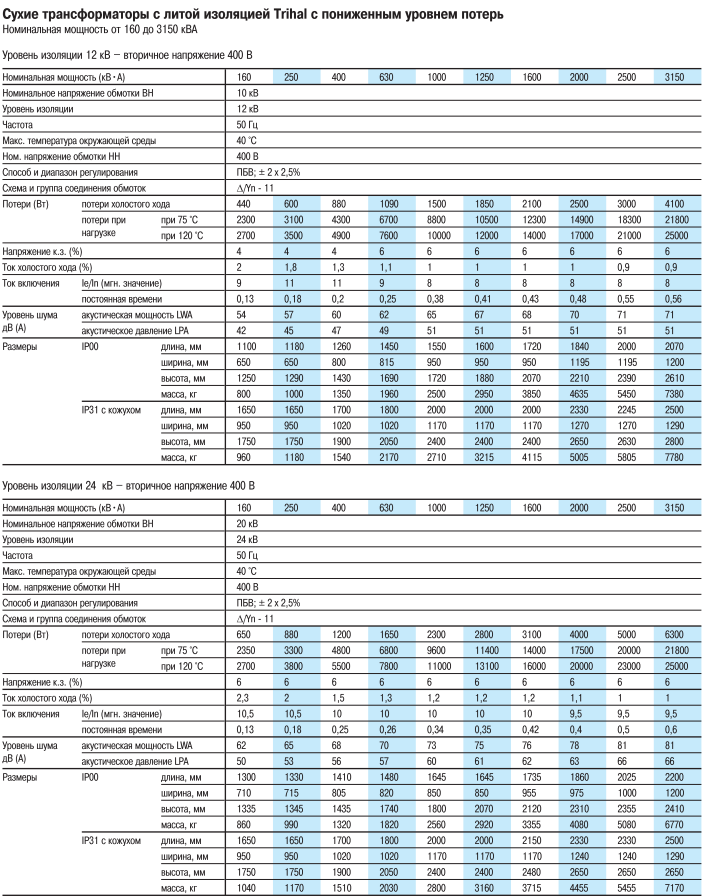

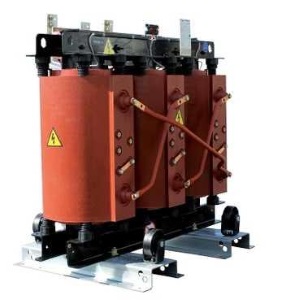

Сухие трансформаторы с литой изоляцией Trihal
Сухие трансформаторы с литой изоляцией Trihal
Сухие трансформаторы являются наиболее безопасными для установки в помещениях благодаря исключительным свойствам устойчивости к возгоранию. Полный цикл производства в рамках одной компании Schneider Electric обеспечивает высокое качество и надежность трансформаторов Trihal.

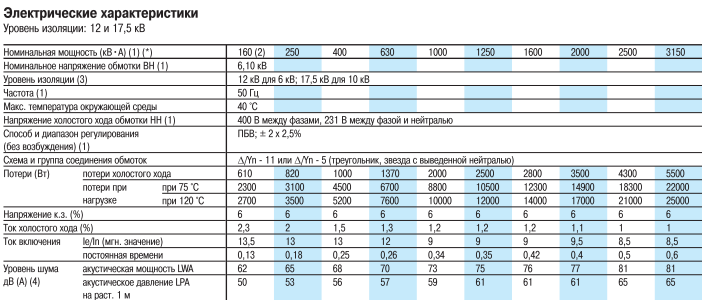

Характеристики:
· Диапазон номинальных мощностей: 100 кВА - 15 МВА
· Рабочее напряжение 6; 10; 20; 35 кВ
· Степень защиты IP00 или IP31
· Наличие естественного (AN) или принудительного воздушного (AF) охлаждения
· Класс материала изоляции F
· Сертификация E3, C3, F1
· Уровень частичных разрядов 5 пКл (гарантировано производителем)
· Температура окружающей среды: от –50°C до +40°C
· Высокая диэлектрическая прочность
· Компактное исполнение
Соответствие стандартам:
· МЭК 76-1 – 76-5
· МЭК 726 (1982)
· CENELEC
· ГОСТ 11677-85
· ФСК
· ГАЗПРОМ
Преимущества
· Минимальное обслуживание
· Способность к самогашению во время пожара
· Отсутствие вредных воздействий на окружающую среду
· Легкость и простота установки
Применение
· Энергетика / Сети
· Нефтегазовый сегмент
· Инфраструктурные объекты (торговые центры, аэропорты, больницы, отели и др.)
· Индустриальные объекты (текстильная, автомобильная, пищевая промышленность, металлургия и др.)
Срок гарантии сухих трансформаторов Trihal составляет 36 месяцев от даты ввода в эксплуатацию, но не более 42 месяцев от даты поставки.

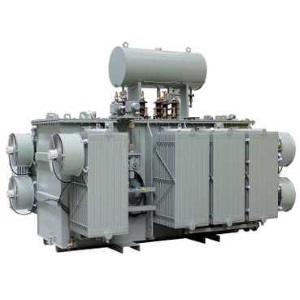

Маслонаполненный силовой трансформатор мощностью до 60 МВА, классом напряжения до 170 кВ Minera - MP
Оптимальное экономичное решение для подключения электрической станции к системе энергоснабжения или объединения сетей с разным уровнем напряжения.

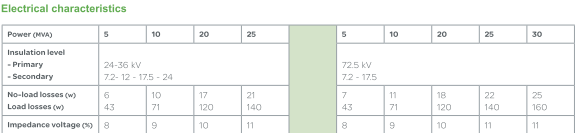

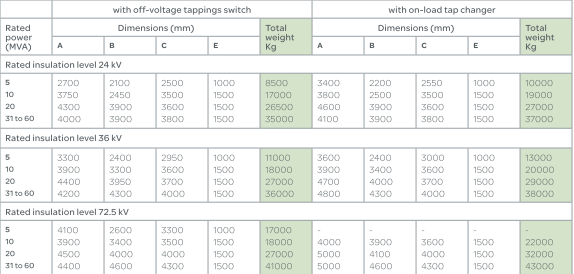

Описание
· Номинальная мощность до 80 МВА
· Электрическая прочность изоляции до 170 кВ
· Номинальная частота 50 или 60 Гц
· Минеральное масло в качестве изолирующей жидкости
· Герметизированный корпус или вентилируемый корпус с расширительным баком
· Обычный или пониженный уровень потерь
· Высокопроизводительные возможности охлаждения, например ONAN, ONAF, OFAF или OFWF
· Переключатель выходных обмоток без возбуждения (OCTC) или переключатель выходных обмоток под нагрузкой (OLTC)
· Большой выбор вспомогательных принадлежностей
· Специфические варианты исполнения:
· Огнестойкие диэлектрические жидкости (семейство Vegeta или Siltrim)
· Компактный дизайн (семейство Siltrim)
· Использование во взрывоопасных средах (семейство трансформаторов ATEX)
· Линия питания выпрямителя (семейство трансформаторов для питания выпрямителей)
Гарантия на оборудование
Гарантийный срок: Срок гарантии на Оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки.
· Преимущества
· Гарантия качества
· Высокая надежность в жестких условиях эксплуатации
· Возможность индивидуального исполнения и изготовления под заказ
· Долгий срок службы, минимальная потребность в техобслуживании
· Послепродажная поддержка
Применение
· Коммунальные предприятия: сети передачи и распределения электроэнергии
· Производство электроэнергии: ГЭС, АЭС, ТЭС
· Небольшие промышленные объекты: текстильная, автомобильная, фармацевтическая, пищевая промышленность и т. д.
· Возобновляемая энергия: солнце, континентальный и морской ветер, биомасса и т. п.

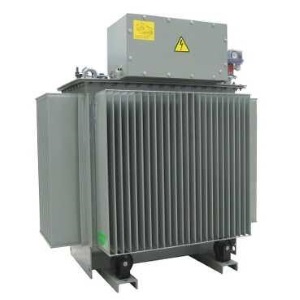

Маслонаполненный распределительный трансформатор мощностью до 2,5 МВА, классом напряжения до 36 кВ Minera - для наземного монтажа
Экономичное решение для вашей распределительной сети.
Описание
· Номинальная мощность: от 50 кВА до 2.5 МВА
· Электрическая прочность изоляции до 36 кВ (другие номинальные значения по требованию)
· Номинальная частота 50 или 60 Гц
· Минеральное масло в качестве изолирующей жидкости
· Герметизированный корпус или вентилируемый корпус с расширительным баком
· С естественным охлаждением (ONAN) или с принудительным воздушным (ONAF) по требованию
· Потери энергии в пределах стандартных или минимальных значений
· Переключатель выходных обмоток без возбуждения (OCTC) или переключатель выходных обмоток под нагрузкой (OLTC) по требованию
Специфические варианты исполнения:
· Огнестойкие диэлектрические жидкости (семейство Vegeta или Siltrim)
· Компактный дизайн (семейство Siltrim )
· Использование во взрывоопасных средах (семейство трансформаторов ATEX)
· Линия питания выпрямителя (семейство трансформаторов для питания выпрямителей)
Гарантия на оборудование
Гарантийный срок: Срок гарантии на Оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки.
Преимущества
· Модельный ряд универсальных устройств
· Высокое качество и надежность
· Долгий срок службы, минимальная потребность в техобслуживании
· Простая утилизация
Применение
· Коммунальные предприятия: сети передачи и распределения электроэнергии
· Небольшие промышленные объекты: текстильная, автомобильная, фармацевтическая, пищевая промышленность и т. д.
· Возобновляемая энергия: солнце, континентальный и морской ветер, биомасса и т. п.
· Нефтегазовая отрасль: НПЗ, наземные и морские буровые платформы, трубопроводы и т. п.
