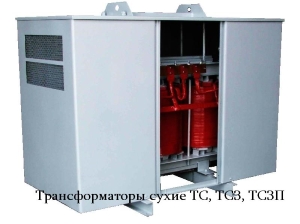

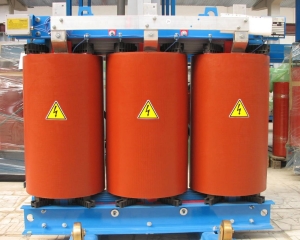

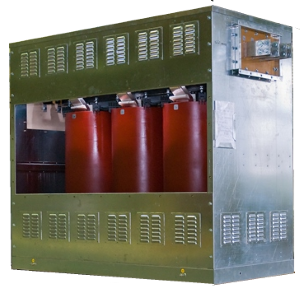

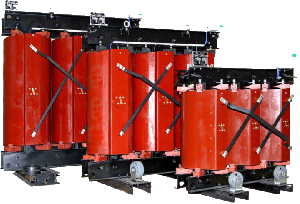

Сухие	ТЛС - Сухие трансформаторы с литой изоляцией ТЛСЗ - Сухие трансформаторы с литой изоляцией в защитном кожухе ТС - Сухие трехфазные трансформаторы
КТП
Трансформаторы тока
Измерительные
Дроссели
Реакторы
Магнитопроводы
Специальные (другие)

1. Масляные трансформаторы

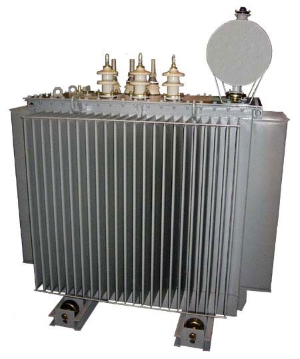

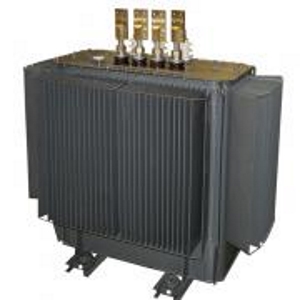

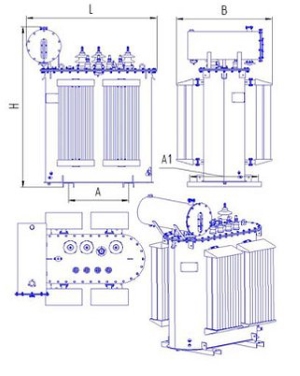

   1. 1 ТМ - Масляные трехфазные трансформаторы с расширительным бачком

Трансформаторы масляные серий ТМ, а также трансформаторы ТМЗ предназначены для работы в электросетях напряжением 6 или 10кВ, 35 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления. Трансформатор помещен в бак с маслом для охлаждения и предотвращения разрушение обмоток трансформатора от внешней среды.

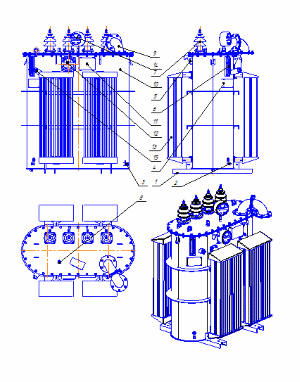

Трансформатор ТМ состоит из: бака с радиаторами, крышки бака, расширительного бачка и активной части.

Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими серыми, светло-серыми или темно-серыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из:

• стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм (в зависимости от мощности трансформатора);
• верхней рамы;
• радиаторов;
• петель для подъема трансформатора
• дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМ и ТМГ установлены:

• вводы ВН и НН
• привод переключателя;
• петли для подъёма трансформатора
• предохранительный клапан (на трансформаторах типа ТМГ и ТМГФ),
• мембранно–предохранительное устройство
• мановакуумметр

Расширительный бачок используется для компенсирования изменений объема масла, зависящего от внешних факторов. Бачок снабжен:

• Метками min и max уровня масла в трансформаторе
• горловиной для долива масла

Контрольно-измерительные приборы и сигнальная аппаратура трансформатора ТМ-25.

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:

• на стенке маслорасширителя у трансформаторов типа ТМ и ТМФ;
• на стенке бака у трансформаторов ТМГ и ТМГФ.

При наличии термоузла дополнительно осуществляется контроль температуры верхних слоев масла в баке трансформатора спиртовым термометром.

ТМ-25 Трансформатор силовой трехфазный масляный мощностью 25 кВА

Основные эксплуатационные характеристики ТМ-25

Гарантированный срок эксплуатации  трансформатора ТМ-25 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМ-25 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-25,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-25

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-25	6;10	25	4,5	130	600	1030	550	1150	400	504	90	360
ТМ-25	35	25	6,5	135	610	1030	550	1250	400	504	90	380

ТМ-40 Трансформатор силовой трехфазный масляный мощностью 40 кВА

Основные эксплуатационные характеристики ТМ-40

Гарантированный срок эксплуатации  трансформатора ТМ-40 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМ-40 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-40,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-40

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-40	6;10	40	4,5	175	880	1075	550	1225	400	-	155	475
ТМ-40	35	40	6,5	190	900	1075	550	1335	400	-	165	504

ТМ-63 Трансформатор силовой трехфазный масляный мощностью 63 кВА

Основные эксплуатационные характеристики ТМ-63

Гарантированный срок эксплуатации  трансформатора ТМ-63 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 63000 ч.

Полный срок службы ТМ-63 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-63,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-63

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-63	6;10	63	4,5	240	1280	1075	640	1235	550	400	180	520
ТМ-63	35	63	5,5	260	1360	1075	640	1325	550	400	180	520

ТМ-100 Трансформатор силовой трехфазный масляный мощностью 100 кВА

Основные эксплуатационные характеристики ТМ-100

Гарантированный срок эксплуатации  трансформатора ТМ-100 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 100000 ч.

Полный срок службы ТМ-100 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-100,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-100

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-100	6;10	100	4,5	330	1970	1150	740	1475	550	654	256	690
ТМ-100	35	100	6,5	340	2015	1150	740	1560	550	654	260	720

ТМ-160 Трансформатор силовой трехфазный масляный мощностью 160 кВА

Основные эксплуатационные характеристики ТМ-160

Гарантированный срок эксплуатации  трансформатора ТМ-160 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 160000 ч.

Полный срок службы ТМ-160 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-160,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-160

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-160	6;10	160	4,5	510	2650	1240	950	1560	550	654	300	945
ТМ-160	35	160	6,5	530	2650	1240	950	1660	550	654	320	990

ТМ-250 Трансформатор силовой трехфазный масляный мощностью 250 кВА

Основные эксплуатационные характеристики ТМ-250

Гарантированный срок эксплуатации  трансформатора ТМ-250 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 250000 ч.

Полный срок службы ТМ-250 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-250,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-250

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-250	6;10	250	4,5	740	3700	1455	800	1385	550	654	290	1230
ТМ-250	35	250	6,5	770	4200	1450	950	1880	660	660	500	1550

ТМ-630 Трансформатор силовой трехфазный масляный мощностью 630 кВА

Основные эксплуатационные характеристики ТМ-630

Гарантированный срок эксплуатации  трансформатора ТМ-630 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 630000 ч.

Полный срок службы ТМ-630 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-630,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-630

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-630	6;10	630	5,5	1300	7600	1540	1080	1890	660	764	650	2200
ТМ-630	35	630	6,5	1350	7600	1540	1080	1960	660	764	670	2260

ТМ-1000 Трансформатор силовой масляный трехфазный мощностью 1000 кВА

Основные эксплуатационные характеристики ТМ-1000

Гарантированный срок эксплуатации  трансформатора ТМ-1000 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 1000000 ч.

Полный срок службы ТМ-1000 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-1000,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1000

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-1000	6;10	1000	4,5	1900	10800	2195	1210	2355	900	900	1100	4200
ТМ-1000	35	1000	6,5	1950	10900	2195	1210	2460	900	900	1150	4330

ТМ-1250 Трансформатор силовой трезфазный масляный мощностью 1250 кВА

Основные эксплуатационные характеристики ТМ-1250

Гарантированный срок эксплуатации  трансформатора ТМ-1250 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 1250000 ч.

Полный срок службы ТМ-1250 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-1250,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1250

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-1250	6;10	1250	6,0	2100	13500	1979	1160	2450	900	900	1300	5050
ТМ-1250	35	1250	7,0	2150	13600	1450	1160	2600	900	900	1350	5120

ТМ-1600 трансформатор силовой трехфазный масляный мощностью 1600 кВА

Основные эксплуатационные характеристики ТМ-1600

Гарантированный срок эксплуатации  трансформатора ТМ-1600 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 1600000 ч.

Полный срок службы ТМ-1600 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-1600,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1600

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-1600	6;10	1600	6,0	2600	17000	1940	1475	1800	900	900	1400	5200
ТМ-1600	35	1600	7,0	770	4200	1450	950	2080	660	660	1450	5290

ТМ-2500 Трансформатор силовой трехфазный масляный мощностью 2500 кВА

Основные эксплуатационные характеристики ТМ-2500

Гарантированный срок эксплуатации  трансформатора ТМ-2500 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 2500000 ч.

Полный срок службы ТМ-2500 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-2500,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-2500

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-2500	6;10	2500	4,5	72500	3700	1455	800	1385	550	654	290	1230
ТМ-2500	35	2500	6,5	770	4200	1450	950	1880	660	660	500	1550

ТМ-4000 Трансформатор силовой трехфазный масляный мощностью 4000 кВА

Основные эксплуатационные характеристики ТМ-4000

Гарантированный срок эксплуатации  трансформатора ТМ-4000 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 4000000 ч.

Полный срок службы ТМ-4000 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-4000,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-4000

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-4000	6;10	4000	4,5	74000	3700	1455	800	1385	550	654	290	1230
ТМ-4000	35	4000	6,5	770	4200	1450	950	1880	660	660	500	1550

ТМ-6300 Трансформатор силовой трехфазный масляный мощностью 6300 кВА

Основные эксплуатационные характеристики ТМ-6300

Гарантированный срок эксплуатации  трансформатора ТМ-6300 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 6300000 ч.

Полный срок службы ТМ-6300 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМ-6300,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-6300

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМ-6300	6;10	6300	4,5	76300	3700	1455	800	1385	550	654	290	1230
ТМ-6300	35	6300	6,5	770	4200	1450	950	1880	660	660	500	1550

1. 2 ТМГ - Масляные трехфазные трансформаторы герметичные

Трансформаторы масляные серий ТМГ, а так же типа ТМ,  ТМФ, ТМГФ предназначены для работы в электросетях напряжением 6 или 10кВ, 35 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

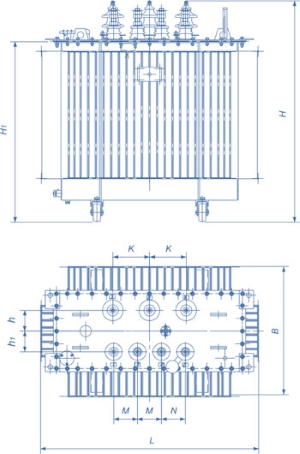

Состав и устройство трансформатора ТМГ.

Трансформатор ТМГ состоит из: бака с радиаторами, крышки бака, активной части.

Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими серыми, светло-серыми или темно-серыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из:

• стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм. (в зависимости от мощности трансформатора);
• верхней рамы;
• радиаторов;
• петель для подъема трансформатора
• дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМ и ТМГ установлены:

• вводы ВН и НН
• привод переключателя;
• петли для подъёма трансформатора
• предохранительный клапан (на трансформаторах типа ТМГ и ТМГФ),
• мембранно–предохранительное устройство
• мановакуумметр

Контрольно-измерительные приборы и сигнальная аппаратура трансформатора ТМГ-25.

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:

• на стенке маслорасширителя у трансформаторов типа ТМ и ТМФ;
• на стенке бака у трансформаторов ТМГ и ТМГФ.

При наличии термоузла дополнительно осуществляется контроль температуры верхних слоев масла в баке трансформатора спиртовым термометром.

ТМГ-25 Трансформатор трехфазный масляный герметичный мощностью 25 кВА

Основные эксплуатационные характеристики ТМГ-25

Гарантированный срок эксплуатации  трансформатора ТМГ-25 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-25 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-25,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-25

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-25	6;10	25	4,5	130	600	-	-	-	400	504	-	-
ТМГ-25	35	25	6,5	145	650	1100	800	1350	440	510	200	590

ТМГ-40 Трансформатор силовой масляный герметичный

Основные эксплуатационные характеристики ТМГ-40

Гарантированный срок эксплуатации  трансформатора ТМГ-40 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-40 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-40,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-40

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-40	6;10	40	4,5	175	880	-	-	-	400	504	-	-
ТМГ-40	35	40	4,5	200	900	-	-	-	440	600	-	-

ТМГ-63 Трансформатор силовой масляный герметичный мощностью 63 кВА

Основные эксплуатационные характеристики ТМГ-63

Гарантированный срок эксплуатации  трансформатора ТМГ-63 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-63 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-63,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-63

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-63	6;10	63	4,5	240	1280	1000	555	1195	400	504	130	560
ТМГ-63	35	63	6,5	240	1470	1050	600	1240	400	504	150	600

ТМГ-100 Трансформатор силовой масляный герметичный мощностью 100 кВА

Основные эксплуатационные характеристики ТМГ-100

Гарантированный срок эксплуатации  трансформатора ТМГ-100 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-100 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-100,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-100

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-100	6;10	100	4,5	330	1970	1095	735	1230	550	654	260	1060
ТМГ-100	35	100	6,5	330	2270	1260	840	1780	550	654	360	1100

ТМГ-160 Трансформатор силовой трехфазный масляный герметичный мощностью 160 кВА

Основные эксплуатационные характеристики ТМГ-160

Гарантированный срок эксплуатации  трансформатора ТМГ-160 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-160 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-160,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-160

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-160	6;10	160	4,5	510	2650	1160	770	1330	550	654	260	1060
ТМГ-160	35	160	6,5	480	2650	1350	860	1295	660	654	490	1245

ТМГ-250 Трансформатор силовой трехфазный масляный герметичный мощностью 250 кВА

Основные эксплуатационные характеристики ТМГ-250

Гарантированный срок эксплуатации  трансформатора ТМГ-250 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-250 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-250,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-250

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-250	6;10	250	4,5	740	3700	1455	800	1385	550	654	290	1230
ТМГ-250	35	250	6,5	770	4200	1450	950	1880	660	660	500	1550

ТМГ-400 Трансформатор силовой трехфазный масляный герметичный мощностью 400 кВА

Основные эксплуатационные характеристики ТМГ-400

Гарантированный срок эксплуатации  трансформатора ТМГ-400 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-400 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-400,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-400

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-400	6;10	400	4,5	950	5500	1545	840	1500	660	764	450	1780
ТМГ-400	35	400	6,5	950	5500	1650	1000	1950	660	660	530	2190

ТМГ-630 Трансформатор силовой трехфазный масляный герметичный мощностью 630 кВА

Основные эксплуатационные характеристики ТМГ-630

Гарантированный срок эксплуатации  трансформатора ТМГ-630 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-630 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-630,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-630

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-630	6;10	630	5,5	1300	7600	1660	885	1610	660	764	600	2300
ТМГ-630	35	630	5,5	1160	6500	1660	885	1610	660	764	650	2400

ТМГ-1000 Трансформатор силовой трехфазный масляный герметичный мощностью 1000 кВА

Основные эксплуатационные характеристики ТМГ-1000

Гарантированный срок эксплуатации  трансформатора ТМГ-1000 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-1000 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-1000,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1000

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-1000	6;10	1000	5,5	1900	10800	1900	1000	1770	900	900	830	2900
ТМГ-1000	35	1000	6,5	2000	10900	1900	1000	1870	900	900	830	3100

ТМГ-1250 Трансформатор силовой трехфазный масляный мощностью 1250 кВА

Основные эксплуатационные характеристики ТМГ-1250

Гарантированный срок эксплуатации  трансформатора ТМГ-1250 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-1250 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-1250,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1250

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-1250	6;10	1250	6	1750	12000	1770	1100	1900	820	820	875	3550
ТМГ-1250	35	1250	7	1800	12400	1870	1100	2050	820	820	925	3700

ТМГ-1600 Трансформатор силовой трехфазный масляный герметичный мощностью 1600 кВА

Основные эксплуатационные характеристики ТМГ-1600

Гарантированный срок эксплуатации  трансформатора ТМГ-1600 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-1600 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-1600,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-1600

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-1600	6;10	1600	6	1950	15800	1965	1250	1985	820	820	910	4560
ТМГ-1600	35	1600	7	2100	15800	2015	1250	2135	820	820	970	4800

ТМГ-2500 Трансформатор силовой трехфазный масляный герметичный мощностью 2500 кВА

Основные эксплуатационные характеристики ТМГ-2500

Гарантированный срок эксплуатации  трансформатора ТМГ-2500 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМГ-2500 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-2500,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-2500

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-2500	6;10	2500	5,5	1300	7600	1660	885	1610	660	764	600	2300
ТМГ-2500	35	2500	5,5	1160	6500	1660	885	1610	660	764	650	2400

ТМГ-4000 Трансформатор силовой трехфазный масляный герметичный мощностью 4000 кВА

Основные эксплуатационные характеристики ТМГ-4000

Гарантированный срок эксплуатации  трансформатора ТМГ-4000 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМГ-4000 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-4000,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-4000

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-4000	6;10	4000	5,5	1300	7600	1660	885	1610	660	764	1600	9220
ТМГ-4000	35	4000	5,5	1160	6500	1660	885	1610	660	764	1690	9220

ТМГ-6300 Трансформатор силовой трехфазный масляный герметичный мощностью 6300 кВА

Основные эксплуатационные характеристики ТМГ-6300

Гарантированный срок эксплуатации  трансформатора ТМГ-6300 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 63000 ч.

Полный срок службы ТМГ-6300 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.

Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию  можно трансформаторы  ТМГ-6300,  изготовить  на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Технические характеристики трансформаторов ТМГ-6300

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМГ-6300	6;10	6300	5,5	1300	7600	1660	885	1610	660	764	600	2300
ТМГ-6300	35	6300	5,5	1160	6500	1660	885	1610	660	764	650	2400

1. 3 ТМЖ - Масляные трехфазные трансформаторы 27,5 и 35 кВ

Трансформаторы масляные серий ТМЖ используется для электроснабжения железнодорожной инфраструктуры питающихся от переменного тока.

Конструкция трансформаторов ТМЖ

Трансформаторные баки сварные, прямоугольные с установленными радиаторами для увеличения площади охлаждения. В целях удобства транспортировки и подьема баки  оборудованы крюками в верхней части трансформатора, и катками для продольного и поперечного перемещения.

В целях удобства обслуживания и провдения операций по контролированию уровня и качества масла трансформатор ТМЖ-25 оборудован:

• пробкой для залива
• в нижней части бака расположена пробка для взятия проб
• пробкой для слива
• болтом заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и высоковольтного переключателя.

Обмотки НН - алюминиевые. Обмотки ВН выполнены из медного провода. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые, расположены на крышке. При токе ввода 1000А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины.

Контрольно-измерительные приборы и сигнальная аппаратура трансформатора ТМЖ-25

Маслорасширительный бачок обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды.

Маслоуказатель для контроля уровня масла, закрепленный на торце маслорасширителя, имеет три контрольные метки: -45ºC, +15ºC, +40ºC, соответствующие уровню масла в неработающем трансформаторе при различных температурах. Для измерения температуры верхних слоев масла в баке на крышке трансформатора устанавливается термометр.

ТМЖ-25 Трансформатор силовой масляный трехфазный железнодорожного исполнения мощностью 25 кВА

Основные эксплуатационные характеристики ТМЖ-25

Гарантированный срок эксплуатации  трансформатора ТМЖ-25 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 25000 ч.

Полный срок службы ТМЖ-25 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-25  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-25

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМЖ-25	27,5	25	6,5	145	680	1065	815	1430	300	300	225	605
ТМЖ-25	35	25	6,5	145	650	1100	800	1350	440	510	200	590

ТМЖ-40 - Трансформатор силовой масляный трехфазный железнодорожного исполнения мощностью 40 кВ

Основные эксплуатационные характеристики ТМЖ-40

Гарантированный срок эксплуатации  трансформатора ТМЖ-40 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМЖ-40 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-40  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-40

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМЖ-40	27,5	40	6,5	145	680	1065	815	1430	300	300	240	605
ТМЖ-40	35	40	6,5	145	650	1100	800	1350	440	510	200	590

ТМЖ-100 - Трансформатор силовой масляный железнодорожного исполнения мощностью 100 кВА

Основные эксплуатационные характеристики ТМЖ-100

Гарантированный срок эксплуатации  трансформатора ТМЖ-100 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМЖ-100 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-100  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-100

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	K	C
ТМЖ-100	27,5	100	6,5	420	1920	1245	895	1610	450	835	260	945

ТМЖ-160 - Трансформатор силовой масляный железнодорожного исполнения мощностью 160 кВА

Трансформаторы масляные серий ТМЖ-160 используется для электроснабжения железнодорожной инфраструктуры питающихся от переменного тока.

Основные эксплуатационные характеристики ТМЖ-160

Гарантированный срок эксплуатации  трансформатора ТМЖ-160 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМЖ-160 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-160  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-160

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	А	А1
ТМЖ-160	27,5	160	6,5	480	2650	1335	970	1730	660	1145	370	1630

ТМЖ-250 - Трансформатор силовой масляный железнодорожного исполнения мощностью 250 кВА

Основные эксплуатационные характеристики ТМЖ-250

Гарантированный срок эксплуатации  трансформатора ТМЖ-250 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 250000 ч.

Полный срок службы ТМЖ-250 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-250  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-250

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	K	C
ТМЖ-250	27,5	250	6,5	700	3700	1340	975	1810	660	1230	405	1710

ТМЖ-400 - Трансформатор силовой масляный железнодорожного исполнения мощностью 400 кВА

Основные эксплуатационные характеристики ТМЖ-400

Гарантированный срок эксплуатации  трансформатора ТМЖ-400 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 400000 ч.

Полный срок службы ТМЖ-400 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-400  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-400

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	K	C
ТМЖ-400	27,5	400	6,5	950	5500	1395	975	1830	820	1250	435	2210

ТМЖ-630 - Трансформатор силовой масляный железнодорожного исполнения мощностью 630 кВА

Основные эксплуатационные характеристики ТМЖ-630

Гарантированный срок эксплуатации  трансформатора ТМЖ-630 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 630000 ч.

Полный срок службы ТМЖ-630 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-630  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-630

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	K	C
ТМЖ-630	27,5	630	6,5	1180	7100	1800	1200	195	820	1380	740	2900

Трансформаторы ТМЖ-630 класса напряжения 35 кВ незначительно отличаются габаритными размерами, массой и потерями

ТМЖ-1000 - Трансформатор силовой масляный железнодорожного исполнения мощностью 1000 кВА

Основные эксплуатационные характеристики ТМЖ-1000

Гарантированный срок эксплуатации  трансформатора ТМЖ-1000 – 3 года со дня ввода трансформатора в эксплуатацию.

Установленная наработка на отказ  – не менее 40000 ч.

Полный срок службы ТМЖ-1000 – не менее 30 лет.

Частота питающей сети – 50Гц.

Напряжение на стороне ВН – 27,5, 35 кВ.

Напряжение на стороне НН – 0,4 кВ.

Схема соединений обмоток - Y/Y, Y/Д, Д/Y

По Вашему требованию  трансформаторы ТМЖ-1000  можно изготовить с иными значениями напряжений на стороне НН, а также нестандартные трансформаторы

Технические характеристики и габаритно-установочные размеры трансформатора ТМЖ-1000

Тип трансформатора	Класс напряжения, кВ	Мощность, кВА	Напряжение к.з. при 75ºС	Потери, Вт		Габаритные размеры, мм					Масса масла, кг	Общая масса, кг.
				х.х.	к.з. при 75ºС	L	В	Н	K	C
ТМЖ-1000	27,5	1000	6,5	2000	11600	2040	1270	2440	450	835	600	3450

Трансформаторы ТМЖ-1000 класса напряжения 35 кВ незначительно отличаются габаритными размерами, массой и потерями.

1. 4 Нейтралеобразующие трансформаторы

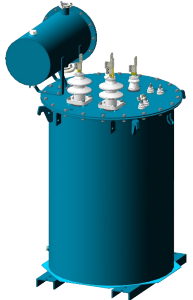

Общий вид нейтралеобразующего трансформатора ТМГ-250

1 – швеллер; 2 – болт заземления; 3 – пробка для заливки масла и отбора пробы; 4 – табличка; 5 – крюк для подъема трансформатора; 6 – маслоуказатель; 7 – ввод ВН; 8 – предохранительный клапан; 9 - мембранно- предохранительное устройство; 10 – бак; 11 – коробка распределительная с блоком зажимов; 12 - электроконтактный термометр (по отдельному заказу); 13 – радиатор; 14 – мановакуумметр; 15- гнездо термометра.

Нейтралеобразующие трансформаторы - это трансформаторы, использующиеся для создания искусственной нейтрали с целью присоединения к ней дуго гасящего реактора - ДГР. Также их называют подземляющими, присоединительными или фильтрами нулевой последовательности. Последнее название подчеркивает тот факт, что реактор при одно фазном замыкании на землю  создает контур для протекания токов нулевой последовательности сети.

Перечень выпускаемых трансформаторов

1. Трансформатор нейтралеобразующий ТМГ-250
2. Трансформатор нейтралеобразующий ТМГ-400
3. Трансформатор нейтралеобразующий ТМГ-500
4. Трансформатор нейтралеобразующий ТМГ-630
5. Трансформатор нейтралеобразующий ТМГ-800
6. Дугогасящие реакторы от 250 кВа до 1500 кВА

Варианты исполнения

В качестве таких присоединительных трансформаторов могут применяться любые трехфазные трансформаторы соответствующей мощности. Предлагаем несколько вариантов исполнения таких трансформаторов.

Первый вариант

Первичные обмотки трансформатора должны быть соединены в звезду с выведенной нейтралью, к которой и подсоединяется ДГР.

(Кроме того, необходимо наличие вторичных обмоток, соединяемых в замкнутый треугольник, что обеспечивает малое сопротивление трансформатора токам нулевой последовательности сети. )

Малого сопротивления токам нулевой последовательности сети можно также добиться соединением обмоток трансформатора в зигзаг [6]. Первичная обмотка такого трансформатора разбита на две равные части, которые соединяются последовательно, встречно с половинкой обмотки другой фазы (рис. 3). В результате такого соединения суммарное количество витков, приходящихся на одну фазу, в 1,15 раза больше, чем в аналогичной обмотке при соединении просто в звезду. Однако отсутствие необходимости во вторичной обмотке, соединяемой в замкнутый треугольник, делает такое решение экономически оправданным для задачи искусственного создания нейтрали. Такие трансформаторы получили название – фильтры нулевой последовательности (ФМЗО).

Второй  вариант

Возможно  наличие вторичных обмоток, соединяемых в замкнутый треугольник, что обеспечивает малое сопротивление трансформатора токам нулевой последовательности сети. Если силовые трансформаторы или трансформаторы собственных нужд сети имеют подходящее соединение вторичных обмоток, ДГР может быть подключен непосредственно к их нейтрали. В этом случае мощность реактора не должна превышать 7–10% номинальной мощности трансформатора.

Третий вариант

с использованием двух обмоток одна –первичная соединена в звезду с выведенной нейтралью а вторичная соединена в треугольник

 В качестве нейтралеобразующих трансформаторов могут применяться силовые масляные трансформаторы серий ТМ, ТМА, ТМГ с выведенной нейтралью и соединенной в треугольник вторичной обмоткой .

Нейтралеобразующий трансформатор ТМГ масляный мощностью 250 кВА

Общие сведения о нейтралеобразующих трансформаторах

Нейтралеобразующие трансформаторы или фильтры нулевой последовательности, предназначены для получения в сетях энергосистем частотой 50 Гц напряжением 6-10 кВ нейтрали, изготавливаются и поставляются в соответствии с  ГОСТ-15150, ГОСТ-52719-2007  в типоисполнении ТМГ-250 (специального назначения).

 Условия эксплуатации нейтралеобразующих трансформаторов ТМГ-250

Трансформаторы предназначены для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С  до плюс 40°С;
• относительная влажность  воздуха не более 80% при 25°С.
• в отсутствии тряски, вибрации, ударов, во взрывоопасной и химически активной среды.

Технические характеристики и габаритные размеры нейтралеобразующего трансформатора мощностью 250 кВА

Тип трансформатора	Мошность, кВА	Класс напряжения, кВ	Потери ХХ, Вт	Ток ХХ	Масса масла, кг	Полная масса, кг	Габаритные размеры, мм
							B	L	H
ТМГ-250/6 ТМГ-250/10	250	6 10	740	2,3	310	1300	1100	1150	1580

Допуски на основные характеристики для нейтралеобразующих трансформаторов ТМГ-250 составляют до 30% для потерь холостого хода, и до 15% для тока холостого хода.

Нейтралеобразующий трансформатор ТМГ масляный мощностью 400 кВА

Общие сведения о нейтралеобразующих трансформаторах

Нейтралеобразующие трансформаторы или фильтры нулевой последовательности, предназначены для получения в сетях энергосистем частотой 50 Гц напряжением 6-10 кВ нейтрали, изготавливаются и поставляются в соответствии с  ГОСТ-15150, ГОСТ-52719-2007  в типоисполнении ТМГ-400 (специального назначения).

Условия эксплуатации нейтралеобразующих трансформаторов ТМГ-400

Трансформаторы предназначены для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С  до плюс 40°С;
• относительная влажность  воздуха не более 80% при 25°С.
• в отсутствии тряски, вибрации, ударов, во взрывоопасной и химически активной среды.

Технические характеристики и габаритные размеры нейтралеобразующего трансформатора мощностью 400 кВА

Тип трансформатора	Мошность, кВА	Класс напряжения, кВ	Потери ХХ, Вт	Ток ХХ	Масса масла, кг	Полная масса, кг	Габаритные размеры, мм
							B	L	H
ТМГ-400/6 ТМГ-400/10	400	6 10	950	2,1	360	1690	1045	1220	1635

  Допуски на основные характеристики для нейтралеобразующих трансформаторов ТМГ-400 составляют до 30% для потерь холостого хода, и до 15% для тока холостого хода.

Нейтралеобразующий трансформатор ТМГ масляный мощностью 500 кВА

Общие сведения о нейтралеобразующих трансформаторах

Нейтралеобразующие трансформаторы или фильтры нулевой последовательности, предназначены для получения в сетях энергосистем частотой 50 Гц напряжением 6-10 кВ нейтрали, изготавливаются и поставляются в соответствии с  ГОСТ-15150, ГОСТ-52719-2007  в типоисполнении ТМГ-500 (специального назначения).

Условия эксплуатации нейтралеобразующих трансформаторов ТМГ-500

Трансформаторы предназначены для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С  до плюс 40°С;
• относительная влажность  воздуха не более 80% при 25°С.
• в отсутствии тряски, вибрации, ударов, во взрывоопасной и химически активной среды.

Технические характеристики и габаритные размеры нейтралеобразующего трансформатора мощностью 500 кВА

Тип трансформатора	Мошность, кВА	Класс напряжения, кВ	Потери ХХ, Вт	Ток ХХ	Масса масла, кг	Полная масса, кг	Габаритные размеры, мм
							B	L	H
ТМГ-500/6 ТМГ-500/10	500	6 10	1200	2,0	380	1900	1060	1290	1660

 Допуски на основные характеристики для нейтралеобразующих трансформаторов ТМГ-500 составляют до 30% для потерь холостого хода, и до 15% для тока холостого хода.

Нейтралеобразующий трансформатор ТМГ масляный мощностью 630 кВА

Общие сведения о нейтралеобразующих трансформаторах

Нейтралеобразующие трансформаторы или фильтры нулевой последовательности, предназначены для получения в сетях энергосистем частотой 50 Гц напряжением 6-10 кВ нейтрали, изготавливаются и поставляются в соответствии с  ГОСТ-15150, ГОСТ-52719-2007  в типоисполнении ТМГ-630 (специального назначения).

Условия эксплуатации нейтралеобразующих трансформаторов ТМГ-630

Трансформаторы предназначены для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С  до плюс 40°С;
• относительная влажность  воздуха не более 80% при 25°С.
• в отсутствии тряски, вибрации, ударов, во взрывоопасной и химически активной среды.

Технические характеристики и габаритные размеры нейтралеобразующего трансформатора мощностью 630 кВА

Тип трансформатора	Мошность, кВА	Класс напряжения, кВ	Потери ХХ, Вт	Ток ХХ	Масса масла, кг	Полная масса, кг	Габаритные размеры, мм
							B	L	H
ТМГ-630/6 ТМГ-630/10	630	6 10	1300	2,0	390	1980	1060	1290	1660

 Допуски на основные характеристики для нейтралеобразующих трансформаторов ТМГ-630 составляют до 30% для потерь холостого хода, и до 15% для тока холостого хода.

Нейтралеобразующий трансформатор ТМГ масляный мощностью 800 кВА

Оставлен wavcheb Чт, 06/20/2013 - 14:46

Общие сведения о нейтралеобразующих трансформаторах

Нейтралеобразующие трансформаторы или фильтры нулевой последовательности, предназначены для получения в сетях энергосистем частотой 50 Гц напряжением 6-10 кВ нейтрали, изготавливаются и поставляются в соответствии с  ГОСТ-15150, ГОСТ-52719-2007  в типоисполнении ТМГ-800 (специального назначения).

Условия эксплуатации нейтралеобразующих трансформаторов ТМГ-800

Трансформаторы предназначены для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С  до плюс 40°С;
• относительная влажность  воздуха не более 80% при 25°С.
• в отсутствии тряски, вибрации, ударов, во взрывоопасной и химически активной среды.

Технические характеристики и габаритные размеры нейтралеобразующего трансформатора мощностью 800 кВА

Тип трансформатора	Мошность, кВА	Класс напряжения, кВ	Потери ХХ, Вт	Ток ХХ	Масса масла, кг	Полная масса, кг	Габаритные размеры, мм
							B	L	H
ТМГ-800/6 ТМГ-800/10	800	6 10	1800	1,7	420	2150	1075	1330	1695

Допуски на основные характеристики для нейтралеобразующих трансформаторов ТМГ-800 составляют до 30% для потерь холостого хода, и до 15% для тока холостого хода.

Дугогасящие реакторы - ДГР мощностью от 250 до 1500 кВА

 Назначение оборудования

Дугогасящий реактор предназначен для компенсации емкостных токов замыкания на землю в сетях энергосистем частотой 50 Гц от 6 до 35кВ включительно, выпускается с естественным масляным охлаждением. Создан для работы в связке с нейтралеобразующим трансформатором.

Преимущества использования дугогасящих реакторов:

• Статическая (бесплунжерная) конструкция;
• Масляный (герметичный, необслуживаемый) тип;
• Для внутреннего и наружного применения.
• Точность и надежность намного выше, чем плунжерных реакторов.

В настоящее время выпускаются следующие мощности дугогасящих реакторов:

ДГР-250 кВА, ДГР-400 кВА, ДГР-500 кВА, ДГР-630 кВА, и ДГР-1500 кВА;

Вышеуказанная продукция изготавливаются и поставляются в соответствии с ГОСТ 15150, ГОСТ 52719-2007.

Дугогасящие реакторы предназначен для внутренней и наружной установки при длительном режиме работы в следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающего воздуха от минус 45°С до плюс 40°С;
• относительная влажность воздуха не более 80% при 25°С.
• отсутствие тряски, вибрации, ударов, взрывоопасной и химически активной среды.

Общий вид ДГР

Дугогасящий реактор состоит из следующих основных элементов:

• активной части – магнитной системы с обмотками:
• рабочей, рассчитанной на фазное напряжение сети и номинальную мощность ДГР
• вторичной
• сигнальной (номинальное напряжение100 В, номинальный ток 10 А)
• бака с радиаторами;
• крышки бака с изоляторами и расширительным бачком.

Подключение и использование дугогасящих реакторов

Дугогасящий реактор подключается к сети 6-­ 35 кВ через нейтралеобразующий трансформатор (заземляющий фильтр) типа ТМГN или другой аппарат аналогичного назначения.

 Технические характеристики дугогасящих реакторов

Номинальное напряжение первичных обмоток 35 кВ, 10 кВ, 6 кВ.
Номинальное напряжение вторичных обмоток 0,66 кВ, 0,4 кВ.

Тип	Мощность, кВА	Потери ХХ, Вт *	Ток ХХ, % **	Масса масла, кг	Полная масса, кг	Габариты, Д*Ш*В, мм
ДГР-250	250	740	2,3	310	1300	1010*1150*1580
ДГР-400	400	950	2,1	360	1690	1045*1220*1635
ДГР-500	500	1200	2,0	380	1900	1060*1290*1660
ДГР-630	630	1300	2,0	390	1980	1060*1290*1660
ДГР-1500	1500	1800	1,7	420	2150	1075*1330*1695

Допуски до *-30%, **-15%

Длительность работы при коротком замыкании на землю от 6 часов, возможно до 24 часов с 25% перегрузки

2.Однофазные трансформаторы

1. 1 ОМ - Однофазные масляные трансформаторы

Трансформаторы ОМ понижающие однофазные масляные мощностью от 0,63 до 10 кВА

Однофазные масляные трансформаторы типа ОМ, ОМП включаемые в сеть переменного тока частотой 50 Гц, предназначены для питания блочно-комплектных устройств катодной защиты магистральных трубопроводов, понижения напряжения в сетях энергосистем, питания аппаратуры сигнализации и автоблокировки железных дорог, а также питания других потребителей электроэнергии в условиях умеренного климата. Трансформаторы предназначены для наружной и внутренней установки.

Основные технические характеристики трансформаторов ОМ, ОМП

Наименование	Значение
Номинальная мощность, кВА	0,63	1,25	2,5	4	6	10
Категория размещения	1
Вид климатического исполнения	У
Температура окружающего воздуха необх.	от -45ºС до + 40ºС.
Корректированный уровень звуковой мощности	не более 60 дб
Гарантированный срок эксплуатации	3 года со дня ввода в эксплуатацию
Установленная наработка на отказ	не менее 25000 ч.
Полный срок службы	30 лет
Номинальное первичное напряжение, кВ	6; 10	6; 10	6; 10	6; 10	6; 10	6; 10
Номинальное вторичное напряжение, кВ	0,23	0,23	0,23	0,23	0,23	0,23
Номинальный первичный ток, А	0,105; 0,063	0,208; 0,125	0,417; 0,25	0,667 0,4	1 0,6	1,668 1
Номинальный вторичный ток, А	2,74	5,43	10,89	17,37	26,06	43,44
Номинальная частота, Гц	50	50	50	50	50	50
Напряжение короткого замыкания, %	6,0	5,0	5,5	4,7	4	3,5
Ток холостого хода, %	30	18	23	8	6	4
Потери холостого хода, Вт	16	26	40	23	40	56
Потери короткого замыкания, Вт	40	50	90	140	200	280
Масса, кг, не более	40	45	65	115	117	120

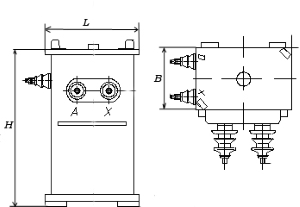

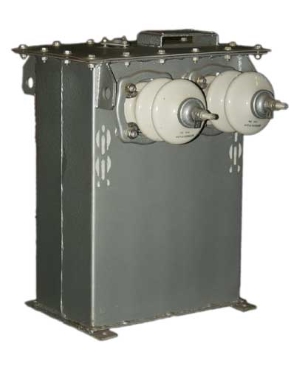

Общий вид, габаритные размеры и масса трансформаторов ОМ, ОМП

Тип трансформатора	Габаритные размеры, мм			Масса масла, кг	Общая масса, кг.
	L	В	Н
ОМ-0,63	365	330	630	11	51
ОМ-1,25				12	53
ОМ-2,5	510	385	685	20	65
ОМП-4	550	510	700	38	115
ОМП-6					117
ОМП-10					120

3. Сухие трансформаторы
   1. 1 ТЛС - Сухие трансформаторы с литой изоляцией

Назначение трансформаторов ТЛС

Сухие трансформаторы с литой изоляцией ТЛС мощностью 10 кВА предназначены для энергоснабжения объектов энергетики и подстанций промпредприятий, обладают повышенной сейсмостойкостью и соответствуют ГОСТ Р 52719-2007 и успешно прошли эксплуатацию. Производственная линия была запущена в 2012 году, и соответствует самым высоким отечественным и зарубежным стандартам.

Преимущества трансформаторов с литой изоляцией

Трансформаторы ТЛС обладают рядом преимуществ по сравнению с сухими и масляными трансформаторами аналогичной мощности, которые перечислены ниже:

• Высокая механическая прочность, за счет, литой (монолитной) конструкции;
• Высокая прочность, термодинамическая стойкость обмоток изоляции к токам КЗ, избавляет от загрязнения, увлажнения, необходимости установки ограничителей перенапряжения;
• Меньшие габариты трансформаторов ТЛС, открывают возможности создания компактных подстанции с большей удельной мощностью;
• Низкий уровень шума и высокий класс пожаробезопасности, позволяют разместить трансформаторы ближе к потребителям (в том числе и внутри зданий и сооружений), что в свою очередь позволяет снизить потери в распределительных сетях;
• Сокращение расходов на ввод в эксплуатацию трансформаторов и подстанции на их базе, за счет отсутствия необходимости сушки обмоток трансформатора перед вводом, отсутствие масла сводит к минимуму эксплуатационные расходы и обеспечивает повышенную экологичность;

Конструктивные особенности трансформаторов ТЛС

Магнитопроводы шихтованного типа собираются из отдельных пластин, расположенных под углом 45 градусов по отношению к сторонам. Для шихтовки магнитопроводов используется технология «Step-Lap»

Обмотки трансформаторов изготавливаются из алюминиевых или медных проводников из фольги, проводов круглого или прямоугольного сечения. Изоляция проводов стекловолоконная или лаковая.

Обмотки НН изолируются между слоями материалом “Pre-preg» и после намотки запекается в печи, чем обеспечивается высокая радиальная устойчивость к воздействию электродинамических усилий, в процессе намотки для улучшения охлаждения в толще обмоток укладываются профиля «Dog-bon», в финале намотки, для увеличения механической прочности укладывается изоляция DMD.

Обмотки ВН же, после намотки пропитываются в компаунде в среде глубокого вакуума. Компаунд представляет собой смесь из наполнителя - волластонита или кварцевого песка, эпоксидной смолы марок «Elantas», «Angi», «Huntsman» и отвердителя.

Варианты расположения вводов трансформатора ТЛС

Трансформаторы ТЛС изготавливаются в четырех основных исполнениях по расположению вводов:

• С боковым расположением вводов в левом исполнении;
• С боковым расположением вводов в правом исполнении;
• С передним расположением вводов ВН, задним расположение вводов НН;
• С верхним расположением вводов на крышке трансформатора.

 Условия эксплуатации

• Высота над уровнем моря до 1000 м.;
• Температура окружающей среды: для У- от -45C до +40С, для УХЛ – от -60С до +40С;
• Относительная влажность воздуха не более 80% при +20С;
• Исключая условия тряски, вибрации, химически-агрессивную и взрывоопасную среду.

Транспортирование и монтаж сухих трансформаторов с литой изоляцией

Трансформаторы с литой изоляцией ТЛС подлежат транспортировке до заказчика, железнодорожным или авиа транспортом совместно с автомобильным, число перегрузок не должно быть более 2.

При перевозку данных видов трансформаторов должны соблюдаться ГОСТ 15150-69 в части воздействия климатических факторов, ГОСТ 23216-78 в части воздействия механических факторов.

При использовании исключительно автомобильного транспорта:

• Не более 4 перегрузок;
• Без ограничения расстояния по дорогам с асфальтовым и бетонным основаниями;
• По дорогам 2 и 3 категорий (от 50 до 250 км) со скоростью не более 40 км/ч.

Погрузка и разгрузка трансформаторов ТЛС осуществляется, путем подъема грузоподъемными стропами за 4 подъемных болта на верхней крышке.

Монтаж сухих трансформаторов с литой изоляцией допускается на основания из металлических конструкций или бетона, вес трансформатора на месте установки должен быть равномерно распределен. Трансформатор необходимо устанавливать в помещениях, с естественной или принудительной вентиляцией.

Технические характеристики трансформатора

Напряжением ВН 10,5 кВ, 10 кВ, 6,3 кВ, 6 кВ.

НН 0,69 кВ, 0,4 кВ, 0,23 кВ

Трансформатор	Мощность, кВА	Напряжение КЗ, %	Потери, Вт			Ток ХХ, %
			КЗ	ХХ	∑
ТЛС-10	10	3,2	260	160	420	2,2
ТЛС-16	16	4	430	160	590	2,2
ТЛС-25	25	4	615	205	820	2,1
ТЛС-40	40	4,5	940	250	1190	2,0
ТЛС-63	63	4.5	1150	350	1555	1.9
ТЛС-100	100	4,5	2300	410	2710	1,8
ТЛС-160	160	6	2940	510	3450	1.2
ТЛС-200	200	6	3600	600	4200	1.1
ТЛС-250	250	6	3980	700	4680	1
ТЛС-400	400	6	5500	1020	6520	0.8
ТЛС-500	500	6	6850	1240	8090	0,8
ТЛС-630	630	6	7850	1420	9270	0.7
ТЛС-800	800	6	9750	1720	11470	0.6
ТЛС-1000	1000	6	10800	1960	12760	0.6
ТЛС-1250	1250	6	13400	2330	15730	0.6
ТЛС-1600	1600	6	14900	2830	17730	0.5
ТЛС-2000	2000	6	17750	3580	21330	0.4
ТЛС-2500	2500	7	21250	4070	25320	0.3
ТЛС-3150	3150	7.5	26000	5170	31170	0.3
ТЛС-4000	4000	7	21400	4250	25650	0.24
ТЛС-6300	6300	8	36000	6200	42200	0.24

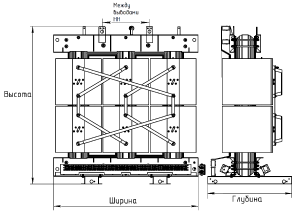

 Габаритные размеры и конструктивные особенности сухих трансформаторов ТЛС с литой изоляцией

Трансформатор	Ширина, мм	Высота, мм	Глубина, мм	Между осями выводов НН	Масса не более, кг
ТЛС-10	835	430	861	255	270
ТЛС-16	835	430	861	265	270
ТЛС-25	835	510	913	280	345
ТЛС-40	935	510	935	295	400
ТЛС-63	985	580	960	315	520
ТЛС-100	1000	600	1050	310	480
ТЛС-160	1150	600	1145	370	680
ТЛС-200	1150	600	1245	370	760
ТЛС-250	1190	600	1265	400	920
ТЛС-400	1270	750	1405	420	1220
ТЛС-500	1270	750	1455	460	1450
ТЛС-630	1400	850	1565	460	1680
ТЛС-800	1400	850	1665	473	1900
ТЛС-1000	1000	6	10800	1960	12760
ТЛС-1250	1540	1000	2010	513	2850
ТЛС-1600	1600	1000	2135	540	3290
ТЛС-2000	1800	1310	2170	600	4110
ТЛС-2500	2000	1310	2190	650	4610
ТЛС-3150	2100	1310	2230	710	570
ТЛС-4000	2380	1310	2430	740	6840
ТЛС-6300	2462	1310	2370	740	8800

1. 2 ТЛСЗ - Сухие трансформаторы с литой изоляцией в защитном кожухе

Сухие трансформаторы с литой изоляцией в защитном кожухе ТЛСЗ предназначены для энергоснабжения объектов энергетики и подстанций промпредприятий, обладают повышенной сейсмостойкостью, степенью защиты до IP54,  и соответствуют ГОСТ Р 52719-2007 и успешно прошли эксплуатацию.

Устанавливаются внутри технических помещений и подстанций, и защищены кожухом от несанкционированного доступа внутрь прибора.

Производственная линия была запущена в 2012 году, и соответствует самым высоким отечественным и зарубежным стандартам.

Преимущества защищенных трансформаторов с литой изоляцией

Трансформаторы ТЛСЗ обладают рядом преимуществ по сравнению с сухими и масляными трансформаторами аналогичной мощности, которые перечислены ниже:

• Высокая механическая прочность, за счет, литой (монолитной) конструкции;
• Высокая степень защиты, вплоть до IP54;
• Высокая прочность, термодинамическая стойкость обмоток изоляции к токам КЗ, избавляет от загрязнения, увлажнения, необходимости установки ограничителей перенапряжения;
• Меньшие габариты трансформаторов ТЛСЗ, открывают возможности создания компактных подстанции с большей удельной мощностью;
• Низкий уровень шума и высокий класс пожаробезопасности, позволяют разместить трансформаторы ближе к потребителям (в том числе и внутри зданий и сооружений), что в свою очередь позволяет снизить потери в распределительных сетях;
• Сокращение расходов на ввод в эксплуатацию трансформаторов и подстанции на их базе, за счет отсутствия необходимости сушки обмоток трансформатора перед вводом, отсутствие масла сводит к минимуму эксплуатационные расходы и обеспечивает повышенную экологичность;

Условия эксплуатации

• Высота над уровнем моря до 1000 м.;
• Температура окружающей среды: для У- от -45C до +40С, для УХЛ – от -60С до +40С;
• Относительная влажность воздуха не более 80% при +20С;
• Исключая условия тряски, вибрации, химически-агрессивную и взрывоопасную среду.

Конструктивные особенности трансформаторов ТЛСЗ-100

Магнитопроводы шихтованного типа собираются из отдельных пластин, расположенных под углом 45 градусов по отношению к сторонам. Для шихтовки магнитопроводов используется технология «Step-Lap»

Обмотки трансформаторов изготавливаются из алюминиевых или медных проводников из фольги, проводов круглого или прямоугольного сечения. Изоляция проводов стекловолоконная или лаковая.

Обмотки НН изолируются между слоями материалом “Pre-preg» и после намотки запекается в печи, чем обеспечивается высокая радиальная устойчивость к воздействию электродинамических усилий, в процессе намотки для улучшения охлаждения в толще обмоток укладываются профиля «Dog-bon», в финале намотки, для увеличения механической прочности укладывается изоляция DMD.

Обмотки ВН же, после намотки пропитываются в компаунде в среде глубокого вакуума. Компаунд представляет собой смесь из наполнителя - волластонита или кварцевого песка, эпоксидной смолы марок «Elantas», «Angi», «Huntsman» и отвердителя.

В заключительной стадии производства, трансформаторы оборудуют креплениями и монтируют защитный кожух. В случае необходимости повышенной защиты по критериям IP герметизируют и устанавливают вентилятор для улучшения теплообмена с окружающей средой.

Варианты расположения вводов трансформатора ТЛСЗ

Трансформаторы ТЛСЗ изготавливаются в четырех основных исполнениях по расположению вводов:

• С боковым расположением вводов в левом исполнении;
• С боковым расположением вводов в правом исполнении;
• С передним расположением вводов ВН, задним расположение вводов НН;
• С верхним расположением вводов на крышке трансформатора.

Транспортирование и монтаж сухих трансформаторов с литой изоляцией

Трансформаторы с литой изоляцией ТЛСЗ  подлежат транспортировке до заказчика, железнодорожным или авиа транспортом совместно с автомобильным, число перегрузок не должно быть более 2.

При перевозку данных видов трансформаторов должны соблюдаться ГОСТ 15150-69 в части воздействия климатических факторов, ГОСТ 23216-78 в части воздействия механических факторов.

При использовании исключительно автомобильного транспорта:

• Не более 4 перегрузок;
• Без ограничения расстояния по дорогам с асфальтовым и бетонным основаниями;
• По дорогам 2 и 3 категорий (от 50 до 250 км) со скоростью не более 40 км/ч.

Погрузка и разгрузка трансформаторов ТЛСЗ осуществляется, путем подъема грузоподъемными стропами за 4 подъемных болта на верхней крышке.

Монтаж сухих трансформаторов в защитном кожухе  допускается на основания из металлических конструкций или бетона, вес трансформатора на месте установки должен быть равномерно распределен. Трансформатор необходимо устанавливать в помещениях, с естественной или принудительной вентиляцией.

Технические характеристики трансформатора

Напряжением ВН 10,5 кВ, 10 кВ, 6,3 кВ, 6 кВ.

НН 0,69 кВ, 0,4 кВ, 0,23 кВ

Трансформатор	Мощность, кВА	Напряжение КЗ, %	Потери, Вт			Ток ХХ, %
			КЗ	ХХ	∑
ТЛСЗ-100	100	4.5	2300	410	2710	1.8
ТЛСЗ-160	160	6	2940	510	3450	1.2
ТЛСЗ-200	200	6	3600	600	4200	1.1
ТЛСЗ-250	250	6	3980	700	4680	1.0
ТЛСЗ-400	400	6	550	1020	6520	0.8
ТЛСЗ-500	500	6	6850	1240	8090	0.8
ТЛСЗ-630	630	6	7850	1420	9270	0.7
ТЛСЗ-800	800	6	9750	1720	11470	0.6
ТЛСЗ-1000	1000	6	10800	1960	12760	0.6
ТЛСЗ-1250	1250	6	13400	2330	15730	0.6
ТЛСЗ-1600	1600	6	14900	2830	17730	0.5
ТЛСЗ-2000	2000	6	17750	3580	21330	0.4
ТЛСЗ-2500	2500	7	21250	4070	25320	0.3
ТЛСЗ-3150	3150	7.5	26000	5170	31170	0.3
ТЛСЗ-4000	4000	7	21400	4250	25650	0.24
ТЛСЗ-6300	6300	8	36000	6200	42200	0.24

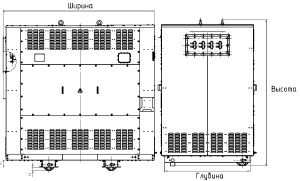

 Габаритные размеры и конструктивные особенности сухих трансформаторов ТЛСЗ с литой изоляцией Трансформатор

	Ширина, мм	Высота, мм	Глубина, мм	Масса не более, кг
ТЛСЗ-100	1145	930	1350	510
ТЛСЗ-160	1595	930	1430	715
ТЛСЗ-200	1595	930	1540	800
ТЛСЗ-250	1235	930	1560	965
ТЛСЗ-400	1675	1080	1695	1270
ТЛСЗ-500	1715	1080	1750	1510
ТЛСЗ-630	2065	1050	1865	1760
ТЛСЗ-800	2065	1050	1965	2000
ТЛСЗ-1000	2215	1240	2065	2735
ТЛСЗ-1250	2215	1240	2285	2970
ТЛСЗ-1600	2275	1250	2485	3450
ТЛСЗ-2000	2500	1585	2545	4290
ТЛСЗ-2500	2750	1610	2590	4810
ТЛСЗ-3150	2850	1660	2630	5950
ТЛСЗ-4000	3200	1580	3000	6900
ТЛСЗ-6300	3200	1660	3100	9750

1. 3 ТС - Сухие трехфазные трансформаторы

Трансформаторы используется во многих отраслях народного хозяйства, они предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц.

Они устанавливаются в промышленных помещениях и общественных зданиях, к которым представляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформаторы  имеют высокую надежность, требуют минимальных затрат на обслуживание, экономичны, просты в эксплуатации.

Условия эксплуатации трансформатора

- температура окружающего воздуха: от -5°С до +40°С;
- относительная влажность воздуха - не более 98% при температуре +25°С;
- высота установки над уровнем моря - не более 1000м;
 - окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли.



ТС-6,3 Трансформатор сухой трехфазный мощностью 6,3 кВА

Краткие характеристики трансформатора ТС-6,3

Тип	Сухой трансформатор незащищенного исполенения с медными или алюминиевыми обмотками
Мощность	6,3 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-6,3/0,66		3
	для трансформаторов ТС-6,3/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-6,3/0,66	220; 380(660)В
	для ТС-6,3/6-10	6; 6,3; 10; 10,5 кВ.
Напряжение НН	для ТС-6,3/0,66	от 12 до 660В
	для ТС-6,3/6-10	0,4; 0,23 кВ
Гарантийный срок  со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-6,3


Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-6,3 ТСТ-6,3	0,66	6,3	462	310	435	74	2,5	85	175	260
ТС-6,3 ТСТ-6,3	6;10	6,3	510	310	450	127	2,5	70	235	305

ТС-10 Трансформатор сухой трехфазный мощностью 10 кВА

Краткие характеристики трансформатора ТС-10

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	10 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-10/0,66		3
	для трансформаторов ТС-10/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-10/0,66	220; 380(660)В
	для ТС-10/6-10	6; 10; 10; 10,5 кВ.
Напряжение НН	для ТС-10/0,66	от 12 до 660В
	для ТС-10/6-10	0,4; 0,23 кВ
Гарантийный срок  со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-10


Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-10 ТСТ-10	0,66	10	500	330	500	115	3,8	70	270	340
ТС-10 ТСТ-10	6;10	10	800	300	650	290	5,2	70	270	340

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-25 Трансформатор сухой трехфазный мощностью 25 кВА

Краткие характеристики трансформатора ТС-25

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	25 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-25/0,66		3
	для трансформаторов ТС-25/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-25/0,66	220; 380(660)В
	для ТС-25/6-10	6; 25; 10; 10,5 кВ.
Напряжение НН	для ТС-25/0,66	от 12 до 660В
	для ТС-25/6-10	0,4; 0,23 кВ
Гарантийный срок  со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-25


Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-25 ТСТ-25	0,66	25	700	350	650	300	3,8	155	600	755
ТС-25 ТСТ-25	6;10	25	900	400	720	425	5,2	160	610	770

* ХХ-холостой ход

**КЗ-короткое замыкание



ТС-40 Трансформатор трехфазный сухой мощностью 40 кВА

Краткие характеристики трансформатора ТС-40

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	40 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-40/0,66		3
	для трансформаторов ТС-40/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-40/0,66	220; 380(660)В
	для ТС-40/6-10	6; 40; 10; 10,5 кВ.
Напряжение НН	для ТС-40/0,66	от 12 до 660В
	для ТС-40/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-40


Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-40 ТСТ-40	0,66	40	740	350	675	430	3,8	220	880	1100
ТС-40 ТСТ-40	6;10	40	1080	400	800	510	5,2	230	880	1110

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-63 Трансформатор трехфазный сухой мощностью 63 кВА

Краткие характеристики трансформатора ТС-63

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	63 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-63/0,66		3
	для трансформаторов ТС-63/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-63/0,66	220; 380(660)В
	дляТС-63/6-10	6; 63; 10; 10,5 кВ.
Напряжение НН	для ТС-63/0,66	от 12 до 660В
	дляТС-63/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-63

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-63 ТСТ-63	0,66	63	930	370	785	505	3,8	290	1280	1570
ТС-63 ТСТ-63	6;10	63	1180	450	930	625	5,2	320	1280	1600

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-100 Трансформатор трехфазный сухой мощностью 100 кВА

Краткие характеристики трансформатора ТС-100

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	100 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-100/0,66		3
	для трансформаторов ТС-100/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-100/0,66	220; 380(660)В
	дляТС-100/6-10	6; 100; 10; 10,5 кВ.
Напряжение НН	для ТС-100/0,66	от 12 до 660В
	дляТС-100/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-100

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-100 ТСТ-100	0,66	100	885	410	860	650	3,8	390	1450	1840
ТС-100 ТСТ-100	6;10	100	1300	600	1050	850	5,2	410	1720	2130

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-160 Трансформатор трехфазный сухой мощностью 160 кВА

Краткие характеристики трансформатора ТС-160

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	160 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-160/0,66		3
	для трансформаторов ТС-160/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-160/0,66	220; 380(660)В
	дляТС-160/6-10	6; 160; 10; 10,5 кВ.
Напряжение НН	для ТС-160/0,66	от 12 до 660В
	дляТС-160/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-160

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-160 ТСТ-160	0,66	160	1070	600	1050	860	3,8	490	1950	2480
ТС-160 ТСТ-160	6;10	160	1300	600	1300	1200	5,2	510	2250	2760

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-250 Трансформатор трехфазный сухой мощностью 250 кВА

Краткие характеристики трансформатора ТС-250

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	250 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТС-250/0,66		3
	для трансформаторов ТС-250/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-250/0,66	220; 380(660)В
	дляТС-250/6-10	6; 250; 10; 10,5 кВ.
Напряжение НН	для ТС-250/0,66	от 12 до 660В
	дляТС-250/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-250

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-250 ТСТ-250	0,66	250	1210	600	1180	1250	3,8	600	2340	2940
ТС-250 ТСТ-250	6;10	250	1400	750	1300	1200	5,2	680	2850	3530

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-400 Трансформатор трехфазный сухой мощностью 400 кВА

Краткие характеристики трансформатора ТС-400

Тип	Сухой трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками
Мощность	400 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-400/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	дляТС-400/6-10	6; 400; 10; 10,5 кВ.
Напряжение НН	дляТС-400/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-400

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-400 ТСТ-400	0,66	400	462	310	435	74	2,5	85	175	260
ТС-400 ТСТ-400	6;10	400	510	310	450	127	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-630 Трансформатор трехфазный сухой мощностью 630 кВА

Краткие характеристики трансформатора ТС-630

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	630 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-630/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	дляТС-630/6-10	6; 630; 10; 10,5 кВ.
Напряжение НН	дляТС-630/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-630

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-630 ТСТ-630	0,66	630	462	310	435	74	2,5	85	175	260
ТС-630 ТСТ-630	6;10	630	510	310	450	127	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-1000 Трансформатор трехфазный сухой мощностью 1000 кВА

Краткие характеристики трансформатора ТС-1000

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	1000 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-1000/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	дляТС-1000/6-10	6; 1000; 10; 10,5 кВ.
Напряжение НН	дляТС-1000/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-1000

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1000 ТСТ-1000	0,66	1000	462	310	435	74	2,5	85	175	260
ТС-1000 ТСТ-1000	6;10	1000	510	310	450	127	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-1250 Трансформатор трехфазный сухой мощностью 1250 кВА

Краткие характеристики трансформатора ТС-1250

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	1250 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-1250/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-1250/6-10	6; 1250; 10; 10,5 кВ.
Напряжение НН	для ТС-1250/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-1250

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1250 ТСТ-1250	0,66	1250	462	310	435	74	2,5	85	175	260
ТС-1250 ТСТ-1250	6;10	1250	510	310	450	127	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-1600 - Трансформатор трехфазный сухой мощностью 1600 кВА

Краткие характеристики трансформатора ТС-1600

Тип	Сухой трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками
Мощность	1600 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-1600/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-1600/6-10	6; 1600; 10; 10,5 кВ.
Напряжение НН	для ТС-1600/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-1600

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1600 ТСТ-1600	0,66	1600	1870	950	1950	3900	2,5	85	175	260
ТС-1600 ТСТ-1600	6;10	1600	1870	950	1950	3900	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

ТС-2500 Трансформатор трехфазный сухой мощностью 2500 кВА

Краткие характеристики трансформатора ТС-2500

Тип	Сухой трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками
Мощность	2500 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТС-2500/6-10		4
Пожаробезопасность	F1
Степень защиты	IP00
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТС-2500/6-10	6; 2500; 10; 10,5 кВ.
Напряжение НН	для ТС-2500/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТС-2500

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-2500 ТСТ-2500	0,66	2500	462	310	435	74	2,5	85	175	260
ТС-2500 ТСТ-2500	6;10	2500	510	310	450	127	2,5	70	235	305

* ХХ-холостой ход

**КЗ-короткое замыкание

1. 4 ТСЗ - Сухие трехфазные трансформаторы в защитном кожухе

Трансформатор ТСЗ используется во многих отраслях народного хозяйства, он предназначен для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц.

Трансформатор оборудован металлическим защитным кожухом и благодаря этому имеет степень защиты IP21.

Они устанавливаются в промышленных помещениях и общественных зданиях, к которым представляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты, обмотки и изоляционные детали активной части трансформаторов выполнены из материалов, не поддерживающих горения.

Трансформаторы имеют высокую надежность, требуют минимальных затрат на обслуживание, экономичны, просты в эксплуатации.

Условия эксплуатации трансформатора ТСЗ

- температура окружающего воздуха: от -5°С до +6,3°С;
- относительная влажность воздуха - не более 98% при температуре +25°С;
- высота установки над уровнем моря - не более 1000м;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли.

ТСЗ-6,3 Трансформатор силовой сухой защищенного исполнения мощностью 6,3 кВА

Краткие характеристики трансформатора ТСЗ-6,3

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	6,3 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-6,3/0,66		3
	для трансформаторов ТСЗ-6,3/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-6,3/0,66	220; 380(660)В
	для ТСЗ-6,3/6-10	6; 6,3; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-6,3/0,66	от 12 до 660В
	для ТСЗ-6,3/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

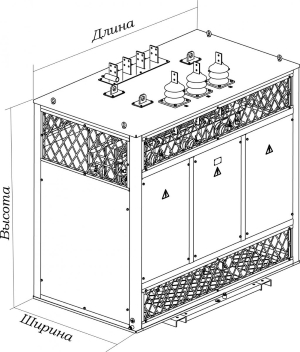

Технические и габаритно-весовые характеристики трансформатора ТСЗ-6,3

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-6,3	0,66	6,3	480	310	435	82	2.5	85	175	260
ТСЗ-6,3	6;10	6,3	635	450	700	155	3,5	70	200	270

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-10 Трансформатор сухой силовой защищенного исполнения мощностью 10 кВА

Краткие характеристики трансформатора ТСЗ-10

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	10 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-10/0,66		3
	для трансформаторов ТСЗ-10/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-10/0,66	220; 380(660)В
	для ТСЗ-10/6-10	6; 10; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-10/0,66	от 12 до 660В
	для ТСЗ-10/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-10

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-10	0,66	10	480	310	435	104	2.5	110	280	390
ТСЗ-10	6;10	10	695	454	760	270	3,5	80	300	380

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-25 Трансформатор силовой сухой защищенного исполнения мощностью 25 кВА

Краткие характеристики трансформатора ТСЗ-25

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	25 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-25/0,66		3
	для трансформаторов ТСЗ-25/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-25/0,66	220; 380(660)В
	для ТСЗ-25/6-10	6; 25; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-25/0,66	от 12 до 660В
	для ТСЗ-25/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-25

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-25	0,66	25	370	515	260	188	2,5	240	560	800
ТСЗ-25	6;10	25	725	555	870	365	3.5	160	700	860

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-40 Трансформатор силовой сухой защищенного исполнения мощность 40 кВА

Краткие характеристики трансформатора ТСЗ-40

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	40 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-40/0,66		3
	для трансформаторов ТСЗ-40/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-40/0,66	220; 380(660)В
	для ТСЗ-40/6-10	6; 40; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-40/0,66	от 12 до 660В
	для ТСЗ-40/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-40

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-40	0,66	40	690	420	705	315	3,5	360	950	1300
ТСЗ-40	6;10	40	820	585	920	425	3,5	360	500	860

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-100 - Трансформатор силовой сухой защищенного исполнения мощностью 100 кВА

Краткие характеристики трансформатора ТСЗ-100

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	100 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-100/0,66		3
	для трансформаторов ТСЗ-100/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-100/0,66	220; 380(660)В
	для ТСЗ-100/6-10	6; 100; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-100/0,66	от 12 до 660В
	для ТСЗ-100/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-100

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-100	0,66	100	780	500	920	585	3,5	550	1200	1750
ТСЗ-100	6;10	100	900	650	985	655	3,5	450	1450	1900

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-160 - Трансформатор силовой сухой защищенного исполнения мощностью 160 кВА

Краткие характеристики трансформатора ТСЗ-160

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	160 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-160/0,66		3
	для трансформаторов ТСЗ-160/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-160/0,66	220; 380(660)В
	для ТСЗ-160/6-10	6; 160; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-160/0,66	от 12 до 660В
	для ТСЗ-160/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-160

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-160	0,66	160	700	1150	435	910	3,5	800	2150	2950
ТСЗ-160	6;10	160	980	650	1175	1010	3,5	650	2150	2800

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-250 - Трансформатор силовой сухой защищенного исполнения мощностью 250 кВА

Краткие характеристики трансформатора ТСЗ-250

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	250 кВА
Класс напряжения	0,66; 6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения	для трансформаторов ТСЗ-250/0,66		3
	для трансформаторов ТСЗ-250/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-250/0,66	220; 380(660)В
	для ТСЗ-250/6-10	6; 250; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-250/0,66	от 12 до 660В
	для ТСЗ-250/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-250

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТСЗ-250	0,66	250	990	700	1170	1270	3,5	880	2650	3530
ТСЗ-250	6;10	250	1035	700	1215	1250	3,5	900	2870	3770

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-400 - Трансформатор силовой сухой защищенного исполнения мощностью 400 кВА

Краткие характеристики трансформатора ТСЗ-400

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	400 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-400/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-400/6-10	6; 400; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-400/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-400

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-400 ТСТ-400	6;10	400	1120	795	1280	1550	3,5	1100	4150	5250

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-630 - Трансформатор силовой сухой защищенный мощностью 630 кВА

Краткие характеристики трансформатора ТСЗ-630

Тип	Сухой трансформатор незащищенного исполенения с медными или аллюминиевыми обмотками
Мощность	630 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-630/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-630/6-10	6; 630; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-630/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-630

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-630 ТСТ-630	6;10	630	2100	1150	1655	2410	6	1450	6200	7650

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-1000 - Трансформатор силовой сухой защищенного исполнения мощностью 1000 кВА

Краткие характеристики трансформатора ТСЗ-1000

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	1000 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-1000/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-1000/6-10	6; 1000; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-1000/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-1000

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1000 ТСТ-1000	6;10	1000	2000	1200	1900	2870	8	1920	8500	10420

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-1250 - Трансформатор силовой сухой защищенного исполнения мощностью 1250 кВА

Краткие характеристики трансформатора ТСЗ-1250

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	1250 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-1250/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-1250/6-10	6; 1250; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-1250/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-1250

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1250 ТСТ-1250	6;10	1250	2100	1150	1655	2410	6	1450	6200	7650

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-1600 - Трансформатор силовой сухой защищенного исполнения мощностью 1600 кВА

Краткие характеристики трансформатора ТСЗ-1600

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	1600 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-1600/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-1600/6-10	6; 1600; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-1600/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-1600

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-1600 ТСТ-1600	6;10	1600	2010	1300	2300	4100	6	3100	11500	14600

* ХХ-холостой ход

**КЗ-короткое замыкание

ТСЗ-2500 - Трансформатор силовой сухой защищенного исполнения мощностью 2500 кВА

Краткие характеристики трансформатора ТСЗ-2500

Тип	Сухой трансформатор незащищенного исполнения с медными или алюминиевыми обмотками
Мощность	2500 кВА
Класс напряжения	6-10 кВ
Класс нагревостойкости обмоток	F
Категория размещения
	для трансформаторов ТСЗ-2500/6-10		4
Пожаробезопасность	F1
Степень защиты	IP21
Схема и группа соединений	Yн/Yн-0; Д/Yн-11; Yн/Д-11
Корректированный уровень звуковой мощности	не более 60 дб
Напряжение ВН	для ТСЗ-2500/6-10	6; 2500; 10; 10,5 кВ.
Напряжение НН	для ТСЗ-2500/6-10	0,4; 0,23 кВ
Гарантийный срок со дня ввода в эксплуатации	3 года

Технические и габаритно-весовые характеристики трансформатора ТСЗ-2500

Тип	Класс напряжения, кВ	Мощность, кВА	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	U КЗ, %	Потери, Вт
								ХХ*	КЗ**	Суммарные
ТС-2500 ТСТ-2500	6;10	2500	2850	1455	2735	2410	6	4800	12000	16800

* ХХ-холостой ход

**КЗ-короткое замыкание
