БЗТИ


Березовский завод трансформаторных изделий специализируется на серийном выпуске низковольтного и высоковольтного оборудования для электроснабжения объектов промышленного и гражданского строительства, сельского хозяйства, нефтегазовой отрасли и горнодобывающих предприятий.
С 2007 года Березовский Завод Трансформаторных Изделий, имеет собственное производство Комплектных трансформаторных подстанций КТПн, 2КТПн, КТПм, КТПс мощностью 16-2500кВа и другого электрощитового оборудования и осуществляет продажу напрямую с производства.
Березовский завод трансформаторных изделий предлагает следующий комплекс услуг:

Завод производит комплектные трансформаторные подстанции мощностью 16-2500кВа, напряжением ВН 6кВ или 10кВ/напряжением НН 0,4кВ, 0,23кВ, 0,69кВ.
Вся продукция завода-изготовителя сертифицирована и соответствует ГОСТ и ТУ. Товар проходит строгий контроль качества.

Березовский Завод Трансформаторных Изделий

Масляные трансформаторы

Трансформаторы ТМ

Трансформаторы ТМГ

Трансформаторы ТСЗ

Комплектные трансформаторные подстанции

Подстанции КТП

Подстанции КТП2



Трансформаторы напряжения



Масляные

ТМ, ТМГ, ТСЗ

Сухие



КТП

 Подстанции КТП, подстанции КТП2

Трансформаторы тока

Измерительные



Дроссели



Реакторы



Магнитопроводы



Специальные (другие)




1 Масляные трансформаторы

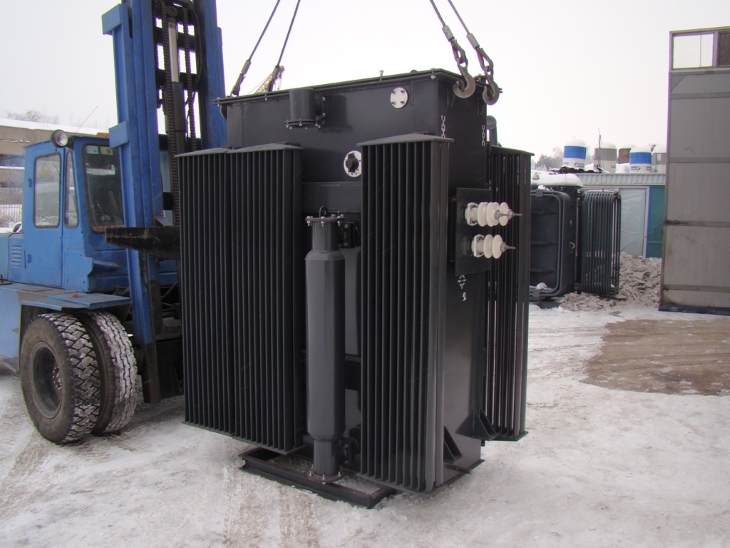

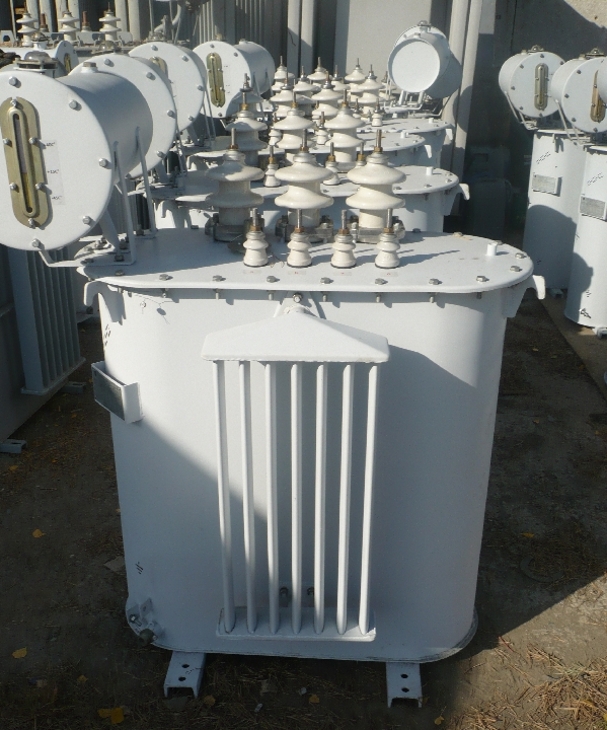

Трансформаторы ТМ


Трансформаторы масляные ТМ  с естественным воздушным охлаждением предназначены для преобразования электрической энергии высшего напряжения ВН 10кВ или 6кВ в электрическую энергию низшего напряжения НН в 0,4кВ или в 0,23кВ  в трехфазных сетях. Трансформаторы силовые ТМ эксплуатируются в условиях умеренного (от -45°С до +40°С) климата для исполнения У1 или холодного (от -60°С до +40°С) климата для исполнения УХЛ1.
В трансформаторах ТМ температурные изменения объема масла компенсируются за счет маслорасширительного бака, расположенного на верхней крышке трансформатора. На расширительном баке масляного трансформатора ТМ расположен воздухоочиститель для предотвращения попадания в трансформатор влаги и промышленных загрязнений. Воздухоочиститель наполнен селикогелем.
Ресурс работы трансформатора составляет 25 лет, после чего необходим ремонт и ревизия трансформатора.
Мы предлагаем масляные трансформаторы ТМ 25, ТМ 40, ТМ 63, ТМ 100, ТМ 160, ТМ 250, ТМ 400, ТМ 630, ТМ 1000, ТМ 1600, ТМ 2500, ТМ 4000, ТМ 6300.

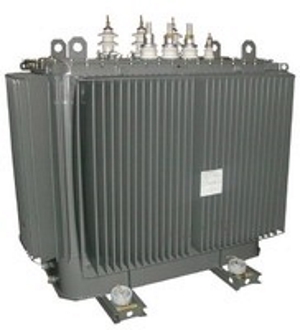

1.2 Трансформаторы ТМГ


Трансформаторы масляные ТМГ с естественным воздушным охлаждением предназначены для преобразования электрической энергии высшего напряжения ВН 10кВ или 6кВ в электрическую энергию низшего напряжения НН в 0,4кВ или в 0,23кВ  в трехфазных сетях. Трансформаторы силовые ТМГ эксплуатируются в условиях умеренного (от -45°С до +40°С) климата для исполнения У1 или холодного (от -60°С до +40°С) климата для исполнения УХЛ1.
В трансформаторах типа ТМГ температурные изменения объема масла компенсируются за счет изменения объема гофры гофрированного бака трансформатора (за счет пластичной деформации гофров бака, размещенных на боковых стенках трансформатора).
Гофрированный бак трансформатора ТМГ также обеспечивает необходимую поверхность для естественного охлаждения без применения съемных охладителей, что значительно увеличивает надежность трансформатора. Трансформаторы ТМГ изготавливаются в герметичном исполнении, без маслорасширительного бака. Их внутренний объем не имеет сообщения с окружающей средой, что исключает ухудшение диэлектрических свойств масла вследствие повышения содержания влаги, его окисления и шламообразования.
Ресурс работы трансформатора составляет 25 лет, после чего необходим ремонт и ревизия трансформатора.
Мы предлагаем масляные трансформаторы ТМГ 25, ТМГ 40, ТМГ 63, ТМГ 100, ТМГ 160, ТМГ 250, ТМГ 400, ТМГ 630, ТМГ 1000, ТМГ 1600, ТМГ 2500,.

1.3 Трансформаторы ТСЗ

Трансформаторы масляные ТСЗ  с естественным воздушным охлаждением предназначены для преобразования электрической энергии высшего напряжения ВН 10кВ или 6кВ в электрическую энергию низшего напряжения НН в 0,4кВ или в 0,23кВ  в трехфазных сетях. Трансформаторы силовые ТСЗ эксплуатируются в условиях умеренного (от -45°С до +40°С) климата для исполнения У1 или холодного (от -60°С до +40°С) климата для исполнения УХЛ1.
Мы предлагаем масляные трансформаторы ТСЗ 100, ТСЗ 160, ТСЗ 250, ТСЗ 400, ТСЗ 630, ТСЗ 1000.

2. Комплектные трансформаторные подстанции

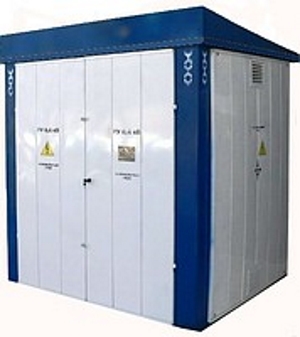

2.1 Подстанции КТП



Комплектная трансформаторная подстанция (КТП) проходного или тупикового типа осуществляет преобразование переменного трехфазного тока промышленной частоты, имеющего напряжение 10(6) кВ, в электроэнергию, с уже пониженным напряжением до 0,4 (0,23) кВ и доведению её до конечного потребителя. Для осуществления этой функции КТП имеют следующие параметры – мощность 25-2500, напряжение 10(6)/0,4(0,23) кВ воздушный или кабельный ввод на стороне более высокого напряжения (ВН) с воздушным или кабельным выводом на стороне более низкого напряжения (НН).
Сфера применения подстанций КТП обширна – это осуществление электроснабжения промышленных, коммунальных, сельскохозяйственных объектов, при различных схемах распределительных сетей – радиальных или кольцевых.
Оптимальными параметрами для успешной работы КТП являются:
- относительная влажность воздуха – 80% при температуре 200С
- рабочая температура воздуха от -450С до +400С
- высота установки над уровнем моря не более 1000м
Подстанция КТП может осуществлять свою работу в условиях гололеда, не превышающим толщину 20мм, при скорости ветра не более 15м/с. Максимальная скорость ветра, при отсутствии гололеда не должна превышать 36м/с. Для работы подстанции КТП считаются недопустимыми: установка КТП в условиях тряски, ударов или вибрации, содержание высокой концентрации едких паров, пыли или газов в окружающей среде. Это может привести к нарушению работы КТП.
Сопротивление изоляции:
– на стороне НН относительно корпуса – не менее 0,5 МОм;
– на стороне ВН относительно корпуса и других заземленных полюсов – не менее 10000 МОм;
Ток электродинамической стойкости шин отсека ВН – 51 кА;
– для КТП-ВН – 16кА;
Ток термической стойкости шин отсека ВН – 20 кА;
– для КТП –ВМ 6,3кА.
Низковольтный отсек включает в себя:
-автоматический выключатель (вводной разъединитель);
- автоматические выключатели отходящих линий (рубильники без предохранителей);
-панель контроля напряжения и нагрузки на шинах 0,4 кВ;
-панель учета электроэнергии;
-кнопка для включения уличного освещения;
-ограничители перенапряжения ОПН-0,4.
Сам низковольтный отсек имеет форму щита.
При установке КТП на фундамент или при иных погрузочно-разгрузочных работах, подъем следует производить без силового трансформатора за 4 строповочные проушины на корпусе КТП.

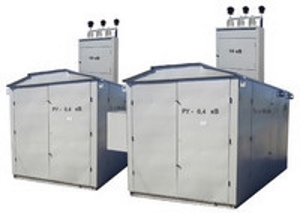

2.2 Подстанции КТП2


КТП2 подстанция проходного (тупикового) типа наружной установки мощностью 25-2500, напряжением 10(6)/0,4(0,23) кВ, с кабельным или воздушным вводом на стороне высшего напряжения (далее - ВН) с кабельным или воздушным выводом на стороне низшего напряжения (далее - НН). КТП2 предназначена для приема электроэнергии (переменного трехфазного тока промышленной частоты) напряжением 10(6) кВ, преобразования ее в электроэнергию напряжением 0,4(0,23) кВ и снабжения ею потребителей.
Подстанция КТП2 применяются для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов в кольцевых или радиальных схемах распределительных сетей.
Нормальными условиями работы КТП являются: – высота над уровнем моря – не более 1000м; – нижнее значение рабочей температуры воздуха – минус 450С; – верхнее значение рабочей температуры воздуха – плюс 400С; – относительная влажность воздуха – 80% при температуре плюс 200С.
Подстанция КТП2 пригодны для работы в условиях гололеда при толщине льда до 20мм и скорости ветра 15м/с (при отсутствии гололеда – до 36м/с) Окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.
Величина сопротивления изоляции на стороне низшего напряжения относительно корпуса – не менее 0,5 Мом.
Величина сопротивления изоляции на стороне высшего напряжения относительно корпуса и других заземленных полюсов – не менее 1000 Мом.
Номинальный ток шинного моста отсека ВН – 400А, основных шин отсека НН – 1000А.
Ток электродинамической стойкости шин отсека ВН – 51 кА, ток термической стойкости шин отсека ВН – 20кА; для КТПу ток электродинамической стойкости шин отсека ВН – 30кА, ток термической стойкости шин отсека ВН – 6,3 кА.
Низковольтный отсек выполнен в виде щита и имеет следующее оборудование: вводной разъединитель (автоматический выключатель); автоматические выключатели (рубильники без предохранителей) отходящих линий; панель учета электроэнергии и контроля напряжения и нагрузки на шинах 0,4 кВ; устройство включения уличного освещения; ограничители перенапряжения ОПН-0,4.
