Закрытое Акционерное Общество холдинговая компания «Объединенные Энергетические Технологии» – это современная промышленная энергетическая компания, работающая в классах напряжения 0,4, 6, 10, 35 и 110 кВ. Мы реализуем принципы комплексного подхода в работе с энергообъектами, начиная с разработки проектных решений, поставки оборудования и заканчивая работами по вводу объектов в эксплуатацию. В структуру Холдинга входят: завод ОАО "Самарский трансформатор", энергетическая компания ЗАО "СпецИнжЭлектро", конструкторские бюро и проектные отделы, сервисно-коммерческие представительства в Москве, Санкт-Петербурге, Самаре, Саратове, Волгограде, Новосибирске, Казане, Нижнем Новгороде,Ростове-на-Дону.

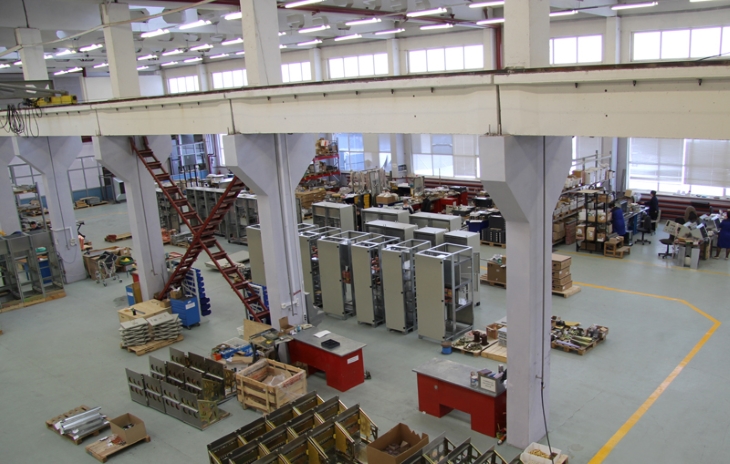

Открытое Акционерное Общество «Самарский трансформатор» было создано на базе завода измерительных трансформаторов в 1991-ом году. Сегодня это современное предприятие, выпускающее продукцию, как собственной разработки конструкторского бюро Холдинга, так и применяя западные технологии таких фирм, как «Arteche», «Siemens» и «Trench». Производство оснащено самым современным оборудованием фирм «Bystronic», «Finn-power», «Beirly».
Весь процесс производства - от принятия заказов до отгрузки полностью автоматизированны. Конструкторские службы, работающие на заводе, оснащены программными комплексами «Solidworks» и «Compus», рабочие цеха укомплектованы электронными терминалами, которые позволяют получать рабочим актуальную техническую и конструкторскую документации.
Завод выпускает широкий перечень современного энергетического оборудования в классах напряжения 0,4, 6, 10, 20, 35, 110 кВ. Вся продукция завода сертифицирована в системах «ФСК», «Газпроме», «МРСК», для применения в атомной промышленности.
|
Самарский трансформатор |
Трансформаторы тока (класс 10 кВ) |
ТЛК-10 |
|
ТПЛ-10с |
||
|
ТЛМ-10 |
||
|
ТШЛП-10 |
||
|
ТПК-10 |
||
|
ТВЛМ-10 |
||
|
ТВЛМ-6 |
||
|

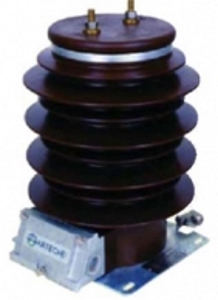

Трансформаторы тока (класс напряжения 20кВ и 35 кВ) |
ТЛК-20 |
|
|
ТЛК-35-1 |
||
|
ТЛК-35-2 |
||
|
ТЛК-35-3 |
||
|
Трансформаторы тока (класс напряжения 0,66 кВ) |

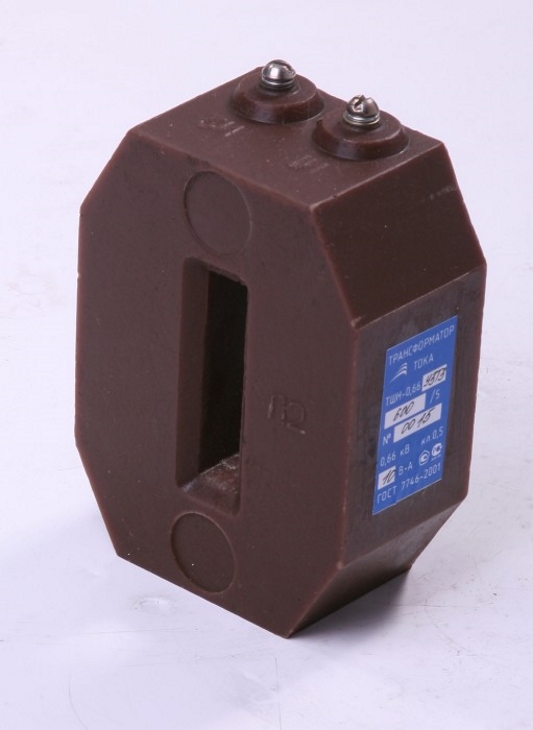

Т-0,66 и ТШ-0,66 |
|
|
Трансформаторы с литой изоляцией (ТКЛМ, ТР, ТШН, ТЛ, ТШС, ТКС, ТРС) |
||
|
ТШЛ-0,66с |
||
|

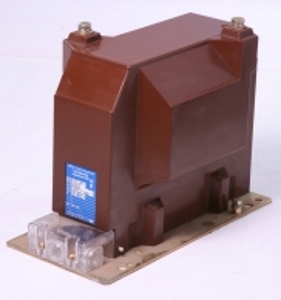

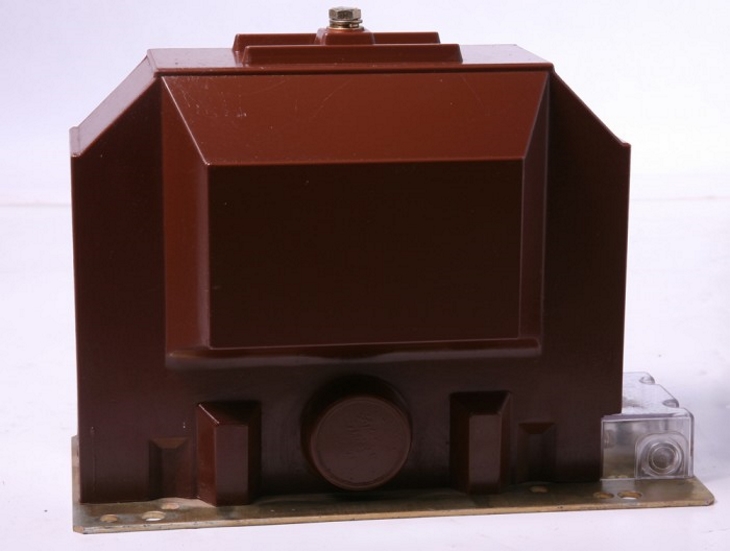

Трансформаторы напряжения (класс напряжения 10 кВ) |

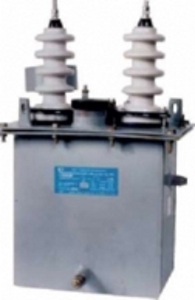

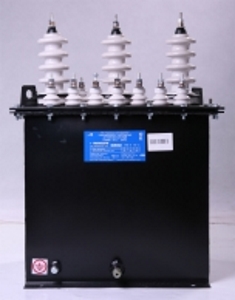

НАМИТ-10 |
|
|

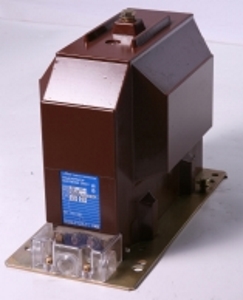

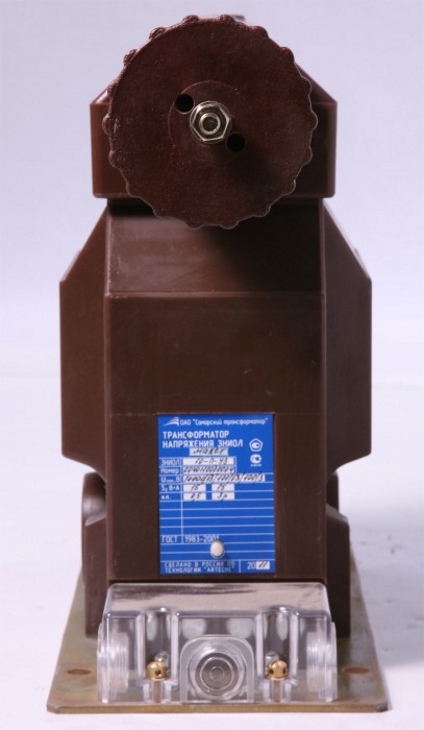

ЗНИОЛ, ЗНИОЛ-10-1, ЗНИОЛ-10-П |
||
|

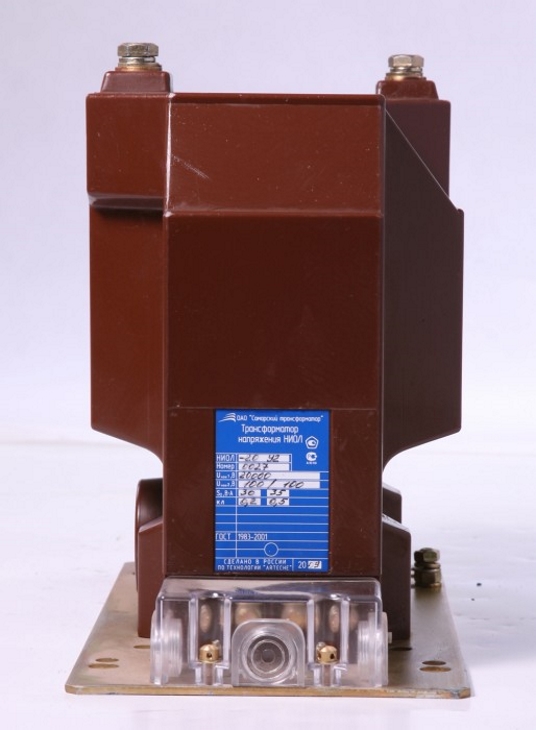

НИОЛ, НИОЛ-10-П |
||
|
Трехфазные группы трансформаторов напряжения |
||
|
Налит |
||
|
Трансформаторы напряжения (класс напряжения 20кВ и 35 кВ) |

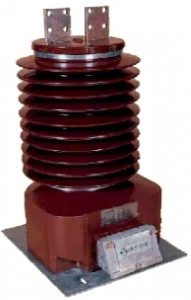

ЗНИОЛ-20, ЗНИОЛ-20-П, ЗНИОЛ-35, ЗНИОЛ-35-П, |
|
|
НИОЛ-20,НИОЛ-35 |
||
|

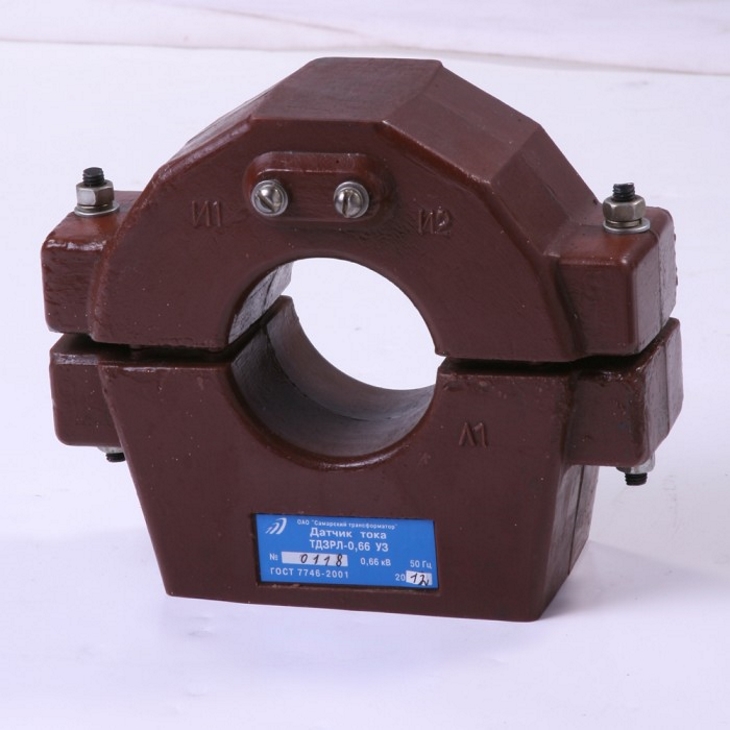

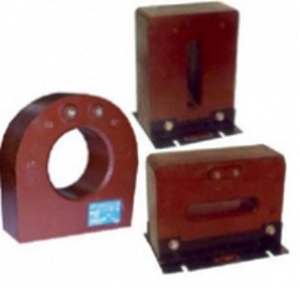

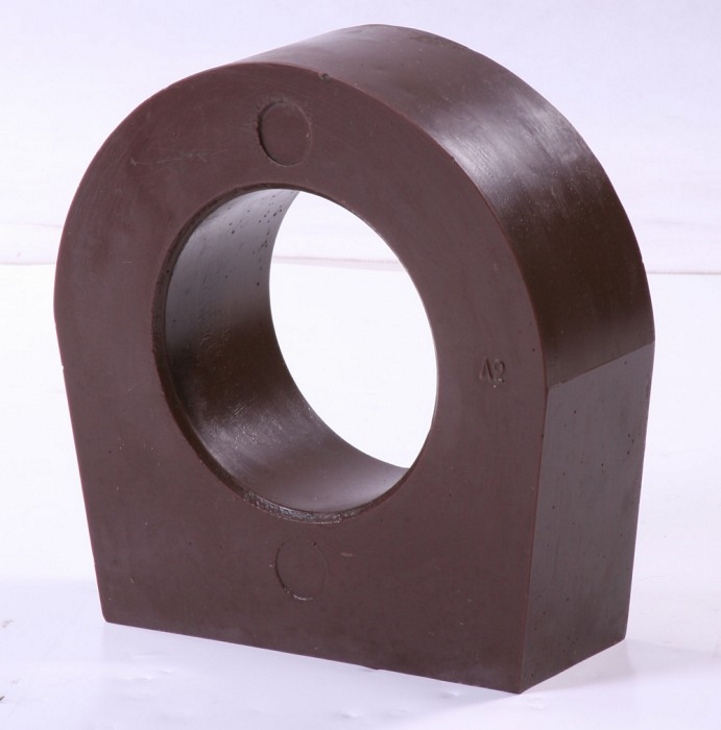

Датчики тока трансформаторные
|

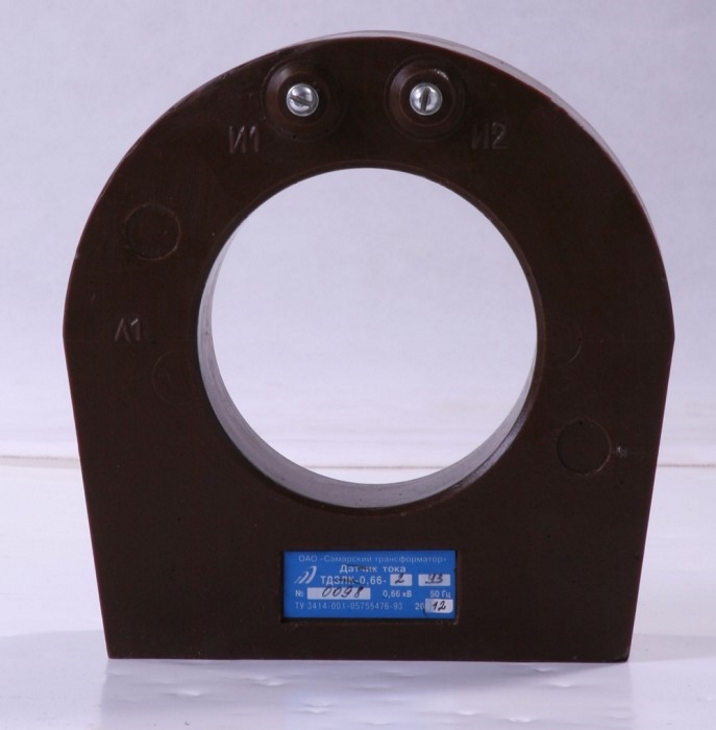

ТДЗЛК и ТДЗРЛ |
|
|
ТПС |
||
|
ТДЗЛВ |
||
|
Трансформатор комбинированный (класс напряжения 35 кВ) КИЛ-35 |
Трансформатор комбинированный (класс напряжения 35 кВ) КИЛ-35 |
|
|

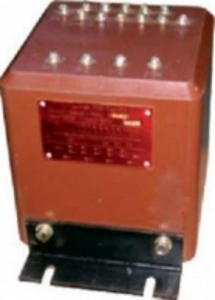

Трансформатор малой мощности серии ОМ |
Трансформатор малой мощности серии ОМ
|
|
Трансформаторы напряжения |
ЗНИОЛ, ЗНИОЛ-10-1, ЗНИОЛ-10-П, ЗНИОЛ-20, ЗНИОЛ-20-П, ЗНИОЛ-35, ЗНИОЛ-35-П, ЗНИОЛ-35-1, НИОЛ, НИОЛ-10-П, НИОЛ-20, НИОЛ-35, Трехфазные группы трансформаторов напряжения 3xЗНИОЛ, 3xЗНИОЛ(П), НАЛИТ |
|
Масляные |
НАМИТ-10, Трансформатор малой мощности серии ОМ |
|
Сухие |
|
|

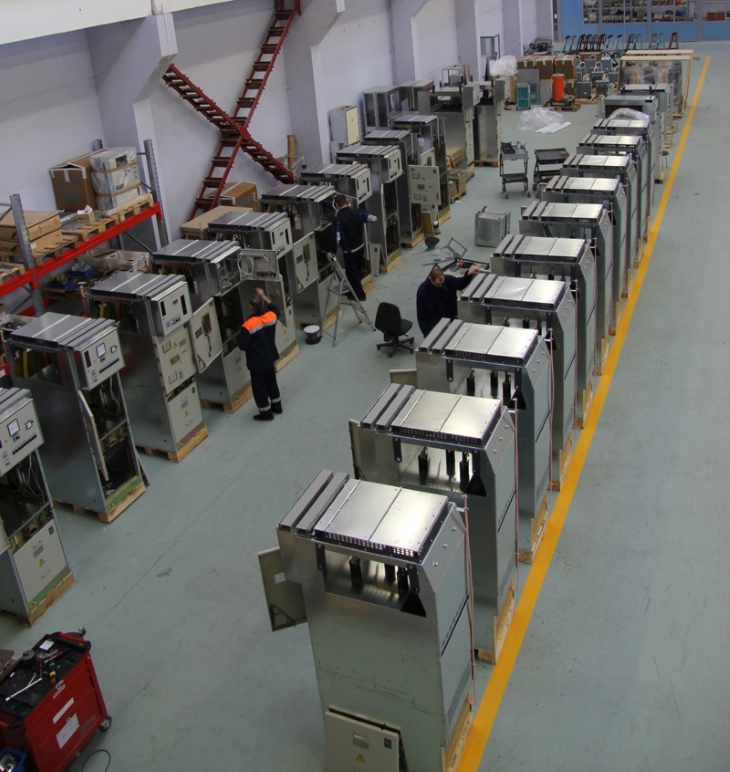

КТП |
|
|
Трансформаторы тока |
ТЛК-10, ТПЛ-10с, ТЛМ-10, ТШЛП-10, ТПК-10, ТВЛМ-10, ТВЛМ-6, ТЛК-20, ТЛК-35-1, ТЛК-35-2, ТЛК-35-3, Т-0,66 и ТШ-0,66, Трансформаторы с литой изоляцией (ТКЛМ, ТР, ТШН, ТЛ, ТШС, ТКС, ТРС), ТШЛ-0,66с |
|
Измерительные |
|
|
Дроссели |
|
|
Реакторы |
|
|
Магнитопроводы |
|
|
Специальные (другие) |
Датчики тока трансформаторные ТДЗЛК, ТДЗРЛ, ТПС, ТДЗЛВ. Трансформатор комбинированный (класс напряжения 35 кВ) КИЛ-35 |
- Трансформаторы тока (класс 10 кВ)

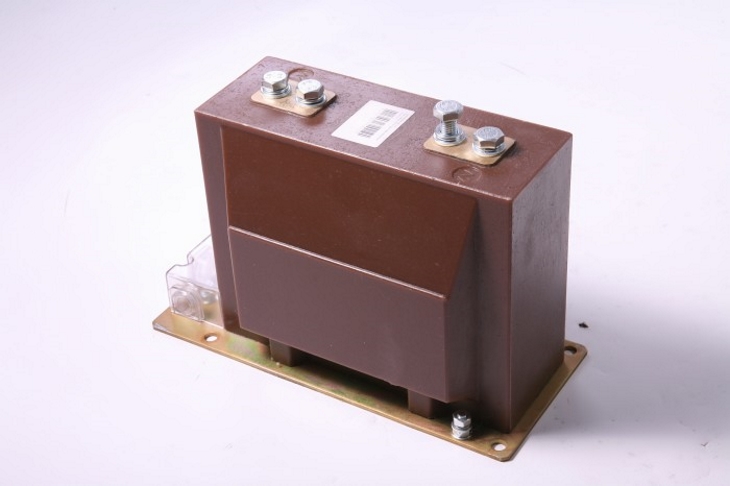

1.1 ТЛК-10
Назначение и область применения
Трансформатор тока ТЛК-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства внутренней установки, а также в сборные камеры одностороннего обслуживания для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструктивных вариантов, которые определяются:
- расположением вторичных выводов;
- установочными размерами;
- для тока термической стойкости 40 кА;
- вторичными выводами выполненными гибким проводом;
- количеством вторичных обмоток.
Климатическое исполнение «У» или «Т», категория размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Трансформаторы могут изготавливаться с переключением по первичной или вторичной обмотке.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
5-2000 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 или 4 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
10 |
|
обмотки для защиты |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток односекундной термической стойкости, кА |
0,35 - 40 |
|
Ток электродинамической стойкости, кА |
1,54-100 |
|
Номинальная предельная кратность обмотки для защиты |
10 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

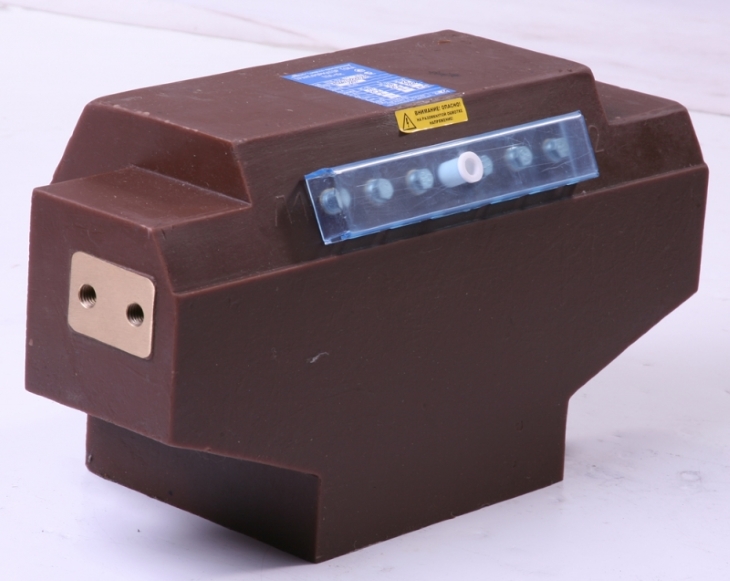

1.2 ТПЛ-10с
Назначение и область применения
Трансформатор тока ТПЛ-10c опорно-проходной, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ. Трансформатор устанавливается в комплектные распределительные устройства внутренней установки, а также в сборные камеры одностороннего обслуживания для изолирования цепей вторичных соединений от высокого напряжения. Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150. Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
5-1500 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
10 |
|
обмотки для защиты |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток односекундной термической стойкости, кА |
0,35 - 31,5 |
|
Ток электродинамической стойкости, кА |
1,54-81 |
|
Номинальная предельная кратность обмотки для защиты |
10 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

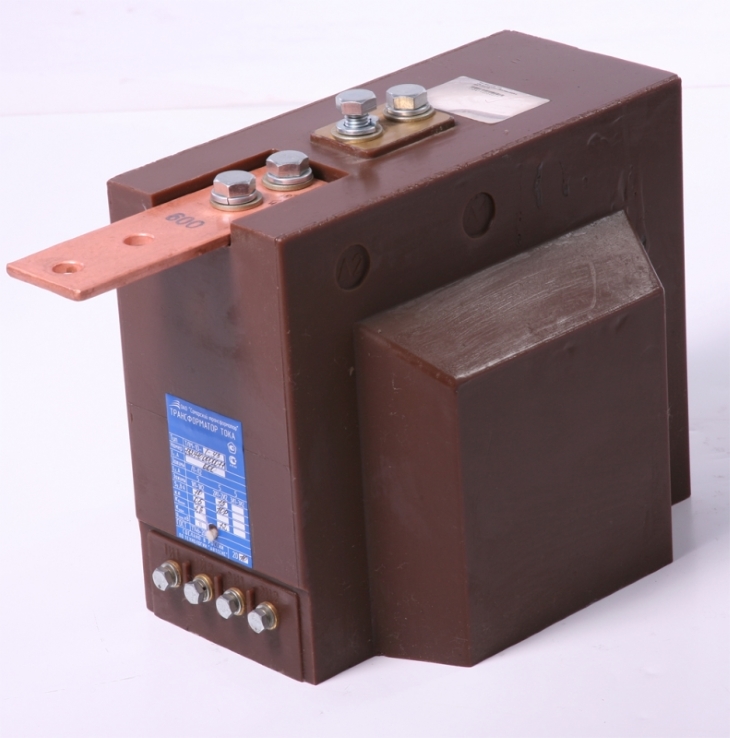

1.3 ТЛМ-10
Назначение и область применения
Трансформатор тока ТЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства внутренней установки, а также в сборные камеры одностороннего обслуживания для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
5-1500 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
10 |
|
обмотки для защиты |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток односекундной термической стойкости, кА |
0,35 - 31,5 |
|
Ток электродинамической стойкости, кА |
1,5-100 |
|
Номинальная предельная кратность обмотки для защиты |
10 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

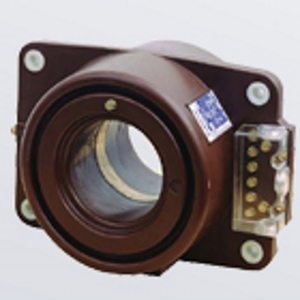

1.4 ТШЛП-10
Назначение и область применения
Трансформатор тока ТШЛП-10 шинный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор применяется для встраивания в комплектные распределительные устройства внутренней установки.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
1000-3000 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 или 4 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
20; 30 |
|
обмотки для защиты |
30 |
|
Класс точности обмотки: |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток трехсекундной термической стойкости, кА |
31,5 |
|
Номинальная предельная кратность обмотки для защиты |
10-20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
6-14 |

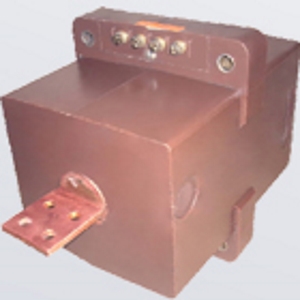

1.5 ТПК-10
Назначение и область применения
Трансформатор тока ТПК-10 проходной, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор предназначен для встраивания в комплектные распределительные устройства внутренней установки и токопроводы.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
5-2000 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
10 |
|
обмотки для защиты |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток односекундной термической стойкости, кА |
0,35 - 31,5 |
|
Ток электродинамической стойкости, кА |
1,54-81 |
|
Номинальная предельная кратность обмотки для защиты |
10 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

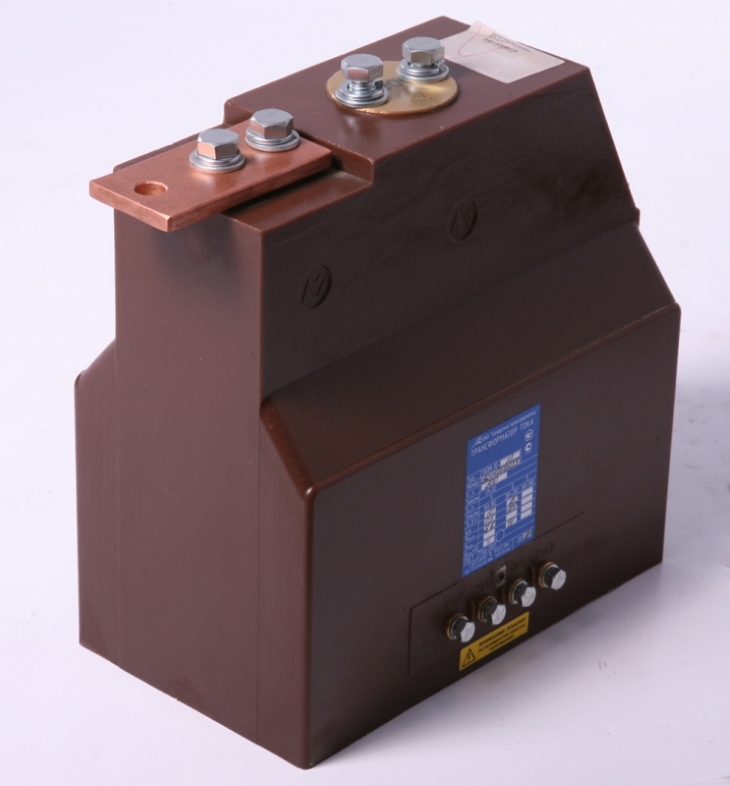

1.6 ТВЛМ-10
Назначение и область применения
Трансформатор тока ТВЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства внутренней установки, а также в сборные камеры одностороннего обслуживания для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток, А |
5-1500 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
10 |
|
обмотки для защиты |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
10P |
|
Ток односекундной термической стойкости, кА |
0,35 - 31,5 |
|
Ток электродинамической стойкости, кА |
1,5-100 |
|
Номинальная предельная кратность обмотки для защиты |
10 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

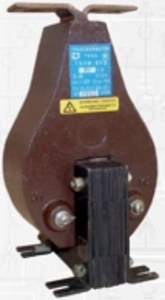

1.7 ТВЛМ-6
Назначение и область применения
Трансформатор тока ТВЛМ-6 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 6 кВ.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У», категории размещения 3 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
6 |
|
Номинальный первичный ток, А |
10-400 |
|
Номинальный вторичный ток, А |
5 |
|
Количество вторичных обмоток |
1 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
15 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения или защиты: |
1; 10P |
|
Номинальная предельная кратность обмотки для защиты |
4,5 |
2 Трансформаторы тока (класс напряжения 20кВ и 35 кВ)

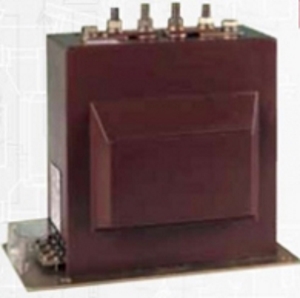

2.1 ТЛК-20
Назначение и область применения
Трансформатор тока ТЛК опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 20кВ.
Трансформатор предназначен для установки в комплектные распределительные устройства внутренней установки и другие установки класса напряжения 20кВ, залит герметизирующей эпоксидной смолой.
Изготавливается разных конструктивных вариантов в соответствии со стандартами UNE, IEC, VDE, IEEE, ГОСТ.
Климатическое исполнение «У» и «Т», категория размещения 2 или 3 по ГОСТ 15150.
Трансформаторы могут изготавливаться с переключением по первичной или вторичной обмотке.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
20 |
|
Номинальное рабочее напряжение, кВ |
24 |
|
Номинальный первичный ток, А |
5-2500 |
|
Номинальный вторичный ток, А |
5 или 1 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
5-100 |
|
обмотки для защиты |
5-100 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5; |
|
для защиты: |
5P; 10P |
|
Ток односекундной термической стойкости, кА |
до 100 |
|
Ток электродинамической стойкости, кА |
до 250 |
|
Номинальная предельная кратность обмотки для защиты |
20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

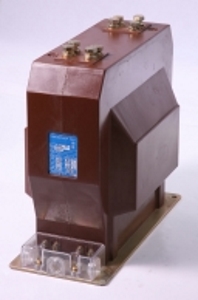

2.2 ТЛК-35-1
Назначение и область применения
Трансформатор тока ТЛК опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35кВ.
Трансформатор предназначен для установки в комплектные распределительные устройства и другие установки класса напряжения 35кВ, залит герметизирующей эпоксидной смолой.
Изготавливается разных конструктивных вариантов в соответствии со стандартами UNE, IEC, VDE, IEEE, ГОСТ.
Климатическое исполнение «У» и «Т», категория размещения 2 или 3 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А |
5-2000 |
|
Номинальный вторичный ток, А |
5 или 1 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
5-100 |
|
обмотки для защиты |
5-100 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
5P; 10P |
|
Ток односекундной термической стойкости, кА |
до 100 |
|
Ток электродинамической стойкости, кА |
до 250 |
|
Номинальная предельная кратность обмотки для защиты |
20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |

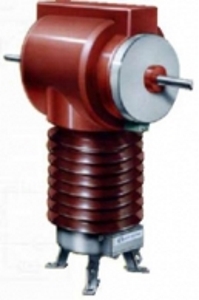

2.3 ТЛК-35-2
Назначение и область применения
Климатическое исполнение «У» и «Т», категория размещения 1 по ГОСТ 15150. Трансформаторы могут изготавливаться с переключением по первичной обмотке.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А |
5-1200 |
|
Номинальный вторичный ток, А |
5 или 1 |
|
Количество вторичных обмоток |
2 или 3 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
5-100 |
|
обмотки для защиты |
5-100 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
5P; 10P |
|
Ток односекундной термической стойкости, кА |
до 60 |
|
Ток электродинамической стойкости, кА |
до 150 |
|
Номинальная предельная кратность обмотки для защиты |
20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
2.4 ТЛК-35-3
Назначение и область применения
Климатическое исполнение «У» и «Т», категория размещения 1 по ГОСТ 15150. Трансформаторы могут изготавливаться с переключением по первичной обмотке.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток, А |
5-1200 |
|
Номинальный вторичный ток, А |
5 или 1 |
|
Количество вторичных обмоток |
2 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
обмотки для измерения |
5-100 |
|
обмотки для защиты |
5-100 |
|
Класс точности обмотки: для измерения для защиты |
|
|
для измерения: |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты: |
5P; 10P |
|
Ток односекундной термической стойкости, кА |
до 48 |
|
Ток электродинамической стойкости, кА |
до 120 |
|
Номинальная предельная кратность обмотки для защиты |
20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
В соответствие с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
3 Трансформаторы тока (класс напряжения 0,66 кВ)

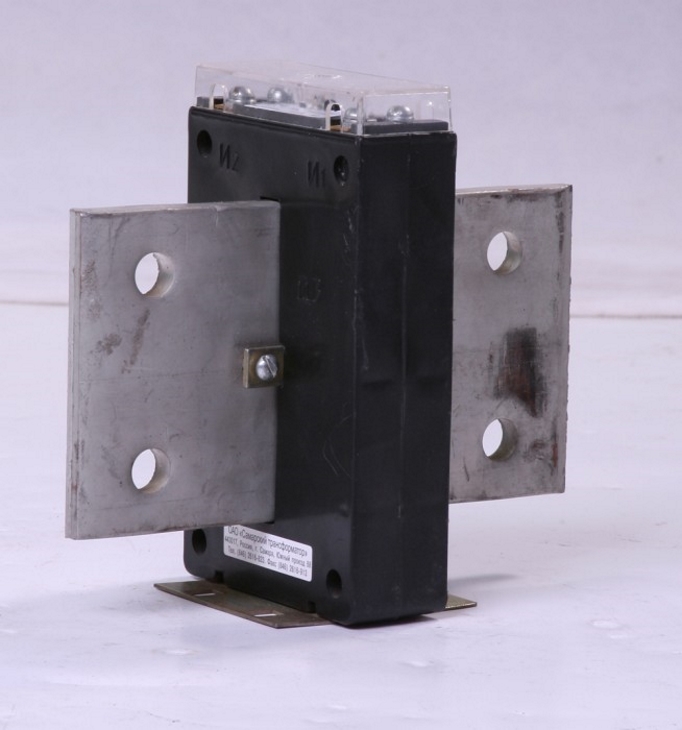

3.1 Т-0,66 и ТШ-0,66
Назначение и область применения
Трансформаторы тока Т-0,66 и ТШ-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Трансформаторы класса точности 0,2S; 0,2; 0,5S; 0,5 применяются в схемах учета для расчета с потребителями, класса точности 1-в схемах измерения.
Трансформаторы предназначены для эксплуатации в климатическом исполнении У категории размещения 3 по ГОСТ 15150.

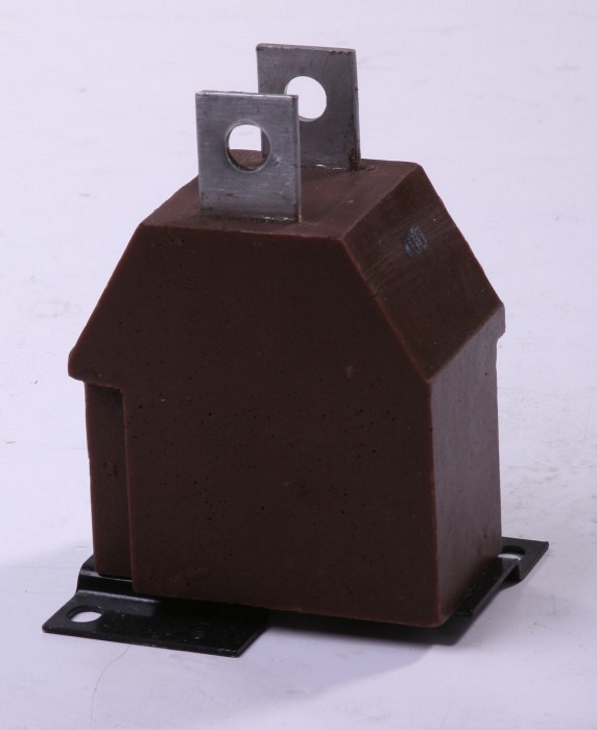

3.2 Трансформаторы с литой изоляцией (ТКЛМ, ТР, ТШН, ТЛ, ТШС, ТКС, ТРС)
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Предназначены для эксплуатации в климатическом исполнении У, T, ХЛ, ОМ категории размещения 2 и 3 по ГОСТ 15150.

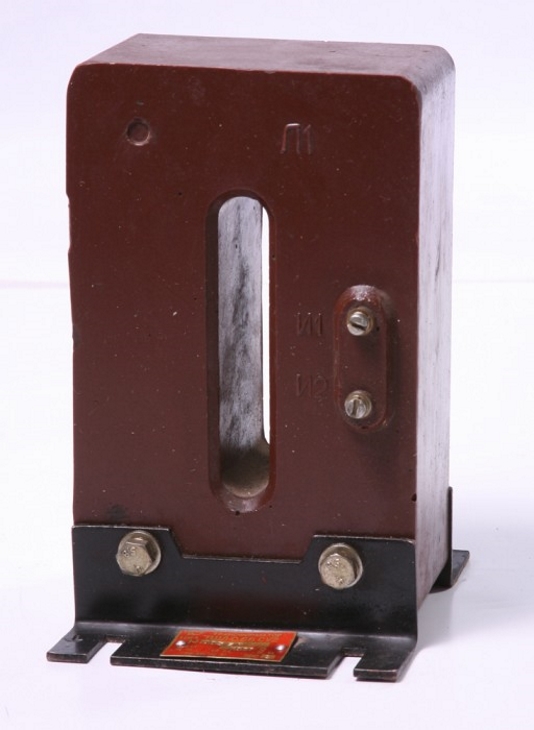

3.3 ТШЛ-0,66
Назначение и область применения
Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Используется в стационарных распределительных устройствах и передвижных распределительных устройствах, работающих в условиях ударов и вибрации.
Предназначен для эксплуатации в климатическом исполнении У и T категории размещения 2 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
400, 600, 800, 1000, 1500, 2000, 2500, 3000 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50, 60 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
|
|
-для исполнения I,II |
10 |
|
-для исполнения III,IV |
30; 5 |
|
-для исполнения V |
|
|
обмотка №1 |
10 |
|
обмотка №2 |
10 |
|
Номинальный класс точности |
|
|
-для исполнения I,II |
0,5 |
|
-для исполнения III,IV |
0,5-10P |
|
-для исполнения V |
0,5/1 |
|
Кратность трехсекундного тока терамической стойкости |
|
|
- для исполнения III, V не менее |
25 |
|
Номинальная предельная кратность |
800 А - 7 |
4 Трансформаторы напряжения (класс напряжения 10 кВ)

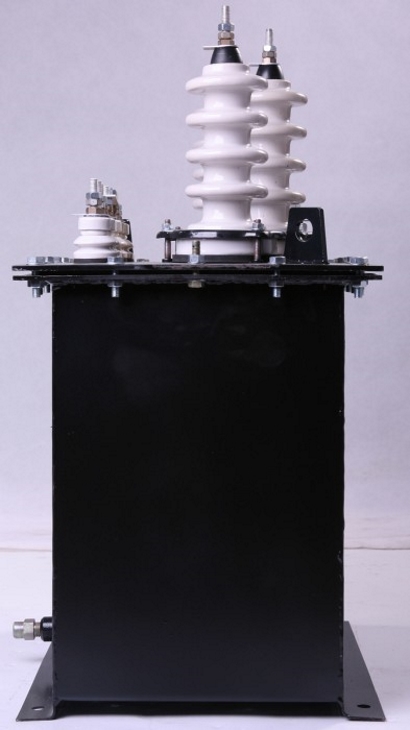

4.1 НАМИТ-10
Назначение и область применения
Трансформатор напряжения НАМИТ-10 трехфазный, антирезонансный, масляный представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
- трансформатор напряжения контроля изоляции (ТНКИ), трёхобмоточный: первичные и основные вторичные обмотки соединены по схеме звезда, дополнительные вторичные -разомкнутый треугольник. Трансформатор предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции.
- трансформатор нулевой последовательности (ТНП), двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка выведена на крышку трансформатора. Предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях и феррорезонансе.
Трансформаторы устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий. Климатическое исполнение «УХЛ», категория размещения 2 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|
|
Номинальное напряжение обмоток, кВ: |
|
|
|
- первичной |
6;10;(6,3) |
|
|
- вторичной основной |
0,1 (0,11) |
|
|
- вторичной дополнительной |
0,1/3 (0,11/3) |
|
|
Номинальная мощность обмоток, ВА |
для кл. 0,2 |
для кл. 0,5 |
|
вторичной основной для при измерении линейных напряжений и симметричной нагрузке в классе точности: |
|
|
|
0,2 |
75 |
|
|
0,5 |
150 |
200 |
|
1,0 |
270 |
300 |
|
3,0 |
600 |
|
|
вторичной дополнительной |
30 |
|
|
Предельная мощность обмоток вне класса точности, ВА |
|
|
|
первичной |
1000 |
|
|
вторичной |
900 |
|
|
вторичной дополнительной |
100 |
|

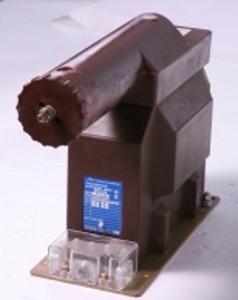

4.2 ЗНИОЛ, ЗНИОЛ-10-1, ЗНИОЛ-10-П
Назначение и область применения
Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Допускается эксплуатация трансформатора как силового, при этом мощность трансформатора не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.
Трансформаторы изготавливаются разных конструктивных вариантов:
1) основной - ЗНИОЛ;
2) с увеличенной номинальной мощностью и габаритами — ЗНИОЛ-1;
3) с предохранительным устройством — ЗНИОЛ-П.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|||||
|
Класс напряжения, кВ: |
3 |
6 |
10 |
|||
|
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
|||
|
Количество вторичных обмоток |
2 или 3 |
|||||
|
Номинальный коэффициент напряжения |
1,2 |
|||||
|
Конструктивные варианты |
ЗНИОЛ |
ЗНИОЛ(1) |
ЗНИОЛ |
ЗНИОЛ(1) |
ЗНИОЛ |
ЗНИОЛ(1) |
|
Номинальная мощность в, ВА, в классе точности |
|
|||||
|
0,2 |
15 |
30 |
15 |
30 |
25 |
50 |
|
0,5 |
50 |
80 |
50 |
100 |
60 |
125 |
|
1,0 |
50 |
100 |
60 |
120 |
125 |
150 |
|
3,0 |
55 |
100 |
65 |
120 |
100 |
150 |
|
Номинальная мощность дополнительной вторичной обмотки в классе точности 3,0 ВА |
55 |
100 |
65 |
120 |
100 |
150 |
|
Предельная мощность вне класса точности, ВА |
100 |
250 |
200 |
400 |
350 |
600 |
|
Номинальное напряжение первичной обмотки, В |
3000/3 |
6000/3 |
10000/3 |
|||
|
Номинальное напряжение основной вторичной обмотки, В |
100/3; 110/3; 120/3 |
|||||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3 |
|||||
|
Группа и схема соединения обмоток: |
|
|||||
|
- с двумя вторичными обмотками |
|
|||||
|
- с тремя вторичными обмотками |
1/1/1-0-0 |
|||||
|
|
1/1/1/1-0-0-0 |
|||||
- основной - ЗНИОЛ;
- с увеличенной номинальной мощностью и габаритами — ЗНИОЛ-1;
- с предохранительным устройством — ЗНИОЛ-П.
4.3 НИОЛ, НИОЛ-10-П
Назначение и область применения
Двухполюсный незаземляемый трансформатор напряжения НИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц, а также для установки в комплектные распределительные устройства КРУ.
НИОЛ-10-П - трансформатор с предохранительным устройством.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150
Технические параметры
|
Наименование параметра |
Значение |
||||
|
Номинальное напряжение первичной обмотки, В |
3000 |
6000 |
10000 |
||
|
Номинальное напряжение вторичной обмотки, В |
100; 110; 120 |
||||
|
Количество вторичных обмоток |
1 или 2 |
||||
|
Номинальный коэффициент напряжения |
1,2 |
||||
|
Номинальная мощность, В*А |
|
||||
|
кл. 0,2 |
15 |
20 |
30 |
||
|
кл. 0,5 |
30 |
50 |
100 |
||
|
кл. 1,0 |
50 |
75 |
150 |
||
|
вне класса точности |
150 |
300 |
400 |
||
|
Схема и группа соединения обмоток |
|
||||
|
с одной вторичной обмоткой с двумя |
1/1-0 |
||||
|
вторичными обмотками |
1/1/1/-0-0 |
||||
4.4 Трехфазные группы трансформаторов напряжения 3xЗНИОЛ, 3xЗНИОЛ(П)
Назначение и область применения
Трёхфазная группа трансформаторов напряжения предназначена для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства (КРУ).
Трёхфазная группа устойчива к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Изготавливается разных конструктивных вариантов:
- ЗхЗНИОЛ - трёхфазная группа трансформаторов напряжения ЗНИОЛ
- ЗхЗНИОЛ (П)- трёхфазная группа трансформаторов напряжения ЗНИОЛ-П.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
|||
|
Класс напряжения, кВ |
6 |
10 |
||
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
||
|
Номинальное линейное напряжение на выводах первичной обмотки, В |
6000 |
10000 |
||
|
Номинальное линейное напряжение на выводах основной вторичной обмотки, В |
100 |
|||
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток: |
|
|||
|
при симметричном режиме работы сети, В, не более |
3 |
|||
|
при замыкании одной из фаз сети на землю, В |
от 90 до 110 |
|||
|
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности cosφ2=0,8 |
400 |
|||
|
Номинальная трёхфазная мощность, В*А, в классе точности: |
|
|||
|
0,2 |
45 |
75 |
||
|
0,5 |
150 |
180 |
||
|
1,0 |
180 |
375 |
||
|
3P |
195 |
300 |
||
|
6P |
195 |
300 |
||
|
Предельная мощность вне класса точности, В*А |
200 |
350 |
||
В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
|
Тип резисторов
|
Норма |
||||
|
Кол-во |
6 кВ |
10 кВ |
|||
|
Ом |
Вт |
Ом |
Вт |
||
|
C5-35 3+-5% кОм 100 Вт |
3 |
1000 |
300 |
- |
- |
|
C5-35 2,4+-5% кОм 100 Вт |
3 |
- |
- |
800 |
300 |
4.5 НАЛИТ
Трёхфазный антирезонансная группа трансформаторов напряжения предназначена для применения в электрических установках переменного тока частотой 50-60 Гц в сетях 6 и 10 кВ с изолированной нейтралью или заземленной через дугогасящий реактор, а также для установки в комплектные распределительные устройства (КРУ) и в сборные камеры (КСО).
Трехфазная группа устойчива к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Климатическое исполнение «У» и «Т», категория размещения 3 или 2 по ГОСТ 15150.
5. Трансформаторы напряжения (класс напряжения 20кВ и 35 кВ)
5.1 ЗНИОЛ-20, ЗНИОЛ-20-П, ЗНИОЛ-35, ЗНИОЛ-35-П, ЗНИОЛ-35-1
Назначение и область применения
Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц класса напряжения 20 кВ и 35 кВ.
Трансформаторы изготавливаются разных конструктивных вариантов:
1) внутренней установки: ЗНИОЛ-20, ЗНИОЛ-35
2) внутренней установки с предохранительным устройством: ЗНИОЛ-35-П
3) наружной установки: ЗНИОЛ-35-1.
Климатическое исполнение внутренней установки "У" или "T", категории размещения 3 или 2 по ГОСТ 15150.
Климатическое исполнение наружной установки «У»; «УХЛ»; «Т», категория размещения 1 и 2.1 по ГОСТ 15150
Технические параметры
|
Наименование параметра |
Значение |
|||
|
Класс напряжения, кВ: |
20 |
35 |
||
|
Наибольшее рабочее напряжение, кВ |
24 |
40,5 |
||
|
Номинальный коэффициент напряжения |
1,2 |
|||
|
Номинальная мощность, В*А, в классе точности: |
||||
|
0,2 |
50 |
50 |
||
|
0,5 |
125 |
150 |
||
|
1,0 |
150 |
200 |
||
|
3,0 |
150 |
200 |
||
|
Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0 |
150 |
200 |
||
|
Предельная мощность вне класса точности, ВА |
600 |
|||
|
Номинальное напряжение первичной обмотки, В |
20000/3 |
35000/3 |
||
|
Номинальное напряжение основной вторичной обмотки, В |
100/3 |
|||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|||
|
Группа и схема соединения обмоток: |
||||
|
-с двумя вторичными обмотками |
1/1/1-0-0 |
|||
|
-с тремя вторичными обмотками |
1/1/1/1-0-0-0 |
|||
В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.

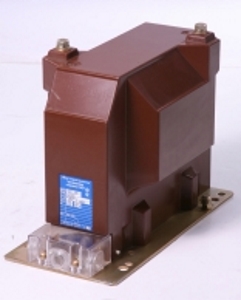

5.2 НИОЛ-20, НИОЛ-35
Назначение и область применения
Двухполюсный трансформатор напряжения НИОЛ предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических цепях переменного тока частотой 50-60 Гц класса напряжения 20 кВ и 35 кВ. Соответствует стандартам UNE, IEC, VDE, IEEE.
НИОЛ-20 климатическое исполнение «У» или «Т», категория размещения Зили 2 по ГОСТ 15150.
НИОЛ-35 климатическое исполнение «УХЛ» или «Т», категория размещения 1 по ГОСТ 15150
Технические параметры
|
Наименование параметра |
Значение |
|
|
Класс напряжения, кВ: |
20 |
35 |
|
Наибольшее рабочее напряжение, кВ |
24 |
40,5 |
|
Номинальный коэффициент напряжения |
1,2 |
|
|
Номинальная мощность, В*А, в классе точности: |
|
|
|
0,2 |
50 |
100 |
|
0,5 |
150 |
400 |
|
1,0 |
300 |
800 |
|
3,0 |
300 |
1200 |
|
Предельная мощность вне класса точности, В*А |
600 |
1500 |
|
Номинальное напряжение первичной обмотки, В |
20000 |
35000 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
|
Группа и схема соединения обмоток |
1/1-0 |
|
В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
6 Датчики тока трансформаторные

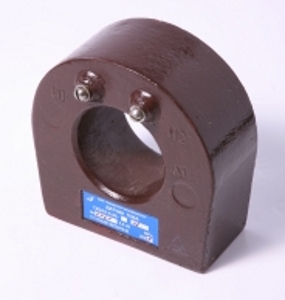

6.1 ТДЗЛК и ТДЗРЛ
Назначение и область применения
Датчики тока трансформаторные ТДЗЛК, ТДЗРЛ предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Датчики предназначены для установки на кабель диаметром от 70 до 200мм. Датчик тока трансформаторный ТДЗРЛ является разъемным. Датчики могут поставляться с гибкими выводами. Рассчитаны для эксплуатации в климатическом исполнение «У», «Т», «УХЛ» категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
||
|
Номинальное напряжение, кВ |
0,66 |
||
|
Номинальная частота переменного тока, Гц |
50; 60 |
||
|
Односекундный ток термической стойкости, А |
140 |
||
|
Тип реле |
РТ-40/0,2 ХЛ4 |
||
6.2 ТПС
Назначение и область применения
Датчик тока трансформаторный ТПС-0,66 предназначен: для связи устройства подключения высоковольтных вводов на 500 кВ с устройством контроля изоляции (КИВ-500); для защиты совместно с разрядниками устройства КИВ-500 от попадания высокого напряжения при появлении пробоя изоляции в высоковольтных вводах; для выравнивания суммируемых емкостных токов вводов при неравенстве их емкостей в исправном состоянии. Датчик рассчитан для эксплуатации в климатическом исполнении У и T категории размещения 3 по ГОСТ 15150-69.
Технические параметры
|
Наименование параметра |
Значение |
||
|
Максимальный рабочий первичный ток, А |
|
||
|
при коэффициенте трансформации 1:5 |
0,25 |
||
|
при коэффициенте трансформации 1:7,5 |
0,166 |
||
|
при коэффициенте трансформации 1:10 |
0,125 |
||
|
Максимальный рабочий вторичный ток, А |
1,25 |
||
|
Класс изоляции первичной обмотки |
0,66 |
||
|
Класс изоляции вторичной обмотки |
0,4 |
||
|
Номинальная частота, Гц |
50 |
||
|
Габаритные размеры, мм |
185x260x220 |
||

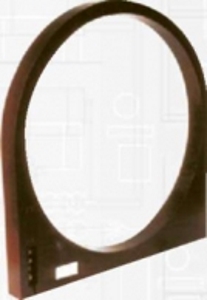

6.3 ТДЗЛВ
Назначение и область применения
Датчик тока трансформаторный типа ТДЗЛВ 10 в комплекте с устройством УСЗ-ЗС предназначен для поиска поврежденной воздушной линии электропередачи напряжением 6-10 кВ (СП ВЛ-1Ф) с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Данная система позволяет максимально приблизиться к идеальной форме определения достоверности результатов поиска воздушной линии с однофазным замыканием.
Это достигается использованием следующих трех способов поиска: по величине емкостного тока; по направлению емкостного тока; по величине искажения формы синусоидальной кривой.
Датчик может устанавливаться на любую отходящую ЛЭП номинальным током до 1 000 А включительно.
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
||
|
Номинальное напряжение |
10 кВ |
||
|
Номинальная частота |
50 Гц |
||
|
Первичный ток однофазного замыкания, не более |
30 А |
||
|
Номинальный первичный ток, не более |
5 А |
||
|
При I1=3 А; I2 |
6мА±20% |
||
|
При I1=5 А; I2 |
20мА±20% |
||
|
Температура окружающей среды |
от +40°С до -45° |
||
|
Высота над уровнем моря |
до 1000 м |
||
|
Масса, не более |
13,5 кг |
||
7 Трансформатор комбинированный (класс напряжения 35 кВ) КИЛ-35
Трансформатор КИЛ-35 является комбинированным опорным трансформатором, состоящим из трансформатора тока и трансформатора напряжения в одной оболочке. Предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока 50 и 60 Гц класс напряжения 35 кВ. Климатическое исполнение «УХЛ», «Т», категория размещения 1 по ГОСТ 15150.
|
Наименования параметра |
Общие параметры |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Параметры трансформатора тока |
- |
|
Номинальный первичный ток, А |
5-1200 |
|
Номинальный вторичный ток, А |
5 или 1 |
|
Количество вторичных обмоток |
1, 2 или 3 |
|
Номинальная вторичная нагрузка при cos φ2 = 0,8 В*А в классе точности: |
- |
|
обмотки для измерения |
5-50 |
|
Обмотки для защиты |
10-20 |
|
Класс точности обмотки: |
|
|
для измерения |
0,2S; 0,2; 0,5S; 0,5 |
|
для защиты |
5P, 10P |
|
Ток односекундной термической стойкости, кА |
до 100 |
|
Ток электродинамической стойкости, кА |
до 250 |
|
Номинальная предельная кратности обмотки для защиты |
20 |
|
Номинальный коэффициент безопасности приборов обмотки для измерения |
2-20 |
|
Параметры трансформатора напряжения |
|
|
Количество вторичных обмоток |
2 |
|
Номинальный коэффициент напряжения |
1,2 |
|
Номинальная вторичная нагрузка при cos φ2 = 0,8 В*А в классе точности: |
|
|
0,2 |
40 |
|
0,5 |
125 |
|
1 |
300 |
|
3 |
300 |
|
3P |
300 |
|
6P |
300 |
|
Предельная мощность вне класса точности, В*А |
750 |
|
Номинальное напряжение первичной обмотки, кВ |
35000/√3 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
100/√3 |
|
Номинальное напряжение дополнительной вторичной обмотки, кВ |
100/√3 |
|
Группа и схема соединения обмоток с двумя вторичными обмотками |
1/1/1-0-0 |
В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
8 Трансформатор малой мощности серии ОМ
Назначение и область применения
Трансформаторы типа ОМ-0,63/6; ОМ-0,63/10; ОМ-1,25/6; ОМ-1,25/10; ОМ-2,5/6; ОМ-2,5/10 однофазные масляные изготавливаются в двух вариантах. Конструктивное исполнение без регулирования напряжения (основной вариант) и с регулировочными ответвлениями на низкой стороне. Трансформаторы предназначены для питания аппаратуры железнодорожной автоблокировки и электрической сигнализации.
Климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150.
Технические параметры
|
Наименование параметра |
Значение |
||
|
Номинальная мощность, кВА |
0,63 |
1,25 |
2,5 |
|
Номинальное первичное напряжение, кВ |
6 10 |
6 10 |
6 10 |
|
Номинальное вторичное напряжение, кВ |
0,23 |
||
|
Номинальный первичный ток, А |
0,105 0,063 |
0,208 0,125 |
0,417 0,25 |
|
Номинальный вторичный ток, А |
2,74 |
5,43 |
10,89 |
|
Номинальная частота, Гц |
50 |
||
|
Напряжение короткого замыкания, % |
6,0 |
5,0 |
5,5 |
|
Ток холостого хода, % |
18 |
18 |
23 |
|
Потери холостого хода, Вт |
18 |
26 |
40 |
|
Потери короткого замыкания, Вт |
40 |
50 |
90 |
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
