Таблица производителей трансформаторов. Ведущие бренды трансформаторов.

Барнаульский трансформаторный завод


«Барнаульский трансформаторный завод» - российский производитель, работающий на рынке электрооборудования.

Предприятие проектирует, изготавливает силовые трансформаторы марок ТМ, ТМФ, ТМГ, ТМГФ, станции прогрева бетона и мерзлого грунта КТПТО-80 У1, ТСЗП-80, ТСЗП-63, трансформаторные и распределительные подстанции (КТПНУ блочного типа, КТПН киоскового типа, КТПМ мачтового типа, КТПС столбового типа), низковольтное и высоковольтное оборудование.

Масляные трансформаторы напряжения

● ТМ 10-1000кВа

● ТМФ 250-630кВа

● ТМГ 10-1000кВа

● ТМГФ 250-1000кВа

● Трансформаторы ТМ(Г)ПН 100-1000 кВА

Сухие трансформаторы напряжения

● Трансформаторы трехфазные серии ТСЗИ 1.6–63 кВА

Комплектные трансформаторные подстанции

● Станции прогрева бетона, грунта КТПТО-80 У1 и КТПТО-63 У1

● Станции прогрева бетона, грунта ТСЗП-80 и ТСЗП-63

● Комплектные трансформаторные подстанции наружной установки с утеплением типа КТПНУ, 2КТПНУ

● Комплектные трансформаторные подстанции типа КТПН, 2КТПН (киоскового типа)

● Комплектные трансформаторные подстанции типа КТПМ (мачтовые)

● Комплектные трансформаторные подстанции типа КТПС (столбовые)

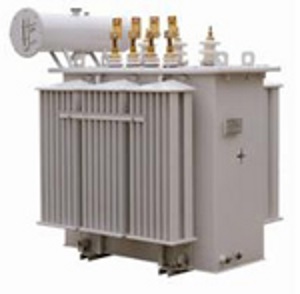

Трансформаторы силовые распределительные ТМ(Г), ТМ(Г)Ф

ТМ 10-1000кВа

БТЗ

Трансформаторы силовые, трехфазные, двухобмоточные с расширителем с естественным охлаждением масла. Маслорасширитель установленный на крышке бака имеет вентиляционную отверстие, соединенное через воздухоочиститель. Давление масла в трансформаторе остается постоянным и не зависеть от температуры. Трансформатор изготовлен с радиаторным баком

Трансформаторы силовые, трехфазные, двухобмоточные с расширителем с естественным охлаждением масла. Маслорасширитель установленный на крышке бака имеет вентиляционную отверстие, соединенное через воздухоочиститель. Давление масла в трансформаторе остается постоянным и не зависеть от температуры. Трансформатор изготовлен с радиаторным баком.

Вид климатического исполнения – У1.Категория размещения – 1. При этом:

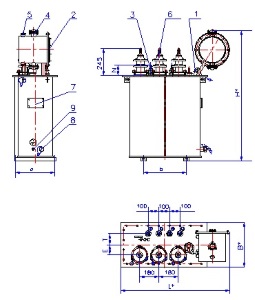

Трансформатор силовой серии ТМ мощностью 10-16 кВА

БТЗ

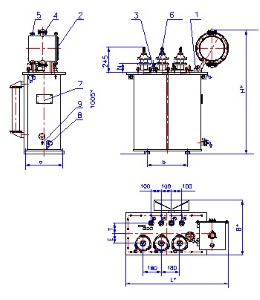

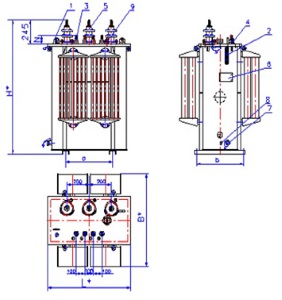

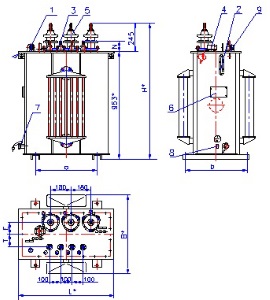

Трансформатор силовой серии ТМ мощностью 25-100 кВа

ТМ 25-65 кВА

БТЗ

ТМ 100 кВА

БТЗ

1-Петля подъемная, 2-маслоуказатель, 3-ввод НН, 4- маслорасширитель, 5- пробка для залива масла, 6- ввод ВН, 7- табличка трансформатора, 8- пробка для слива и взятия проб масла, 9-клема заземления

ТМ160кВА/ТМ250кВА/ТМ400кВА/ТМ630кВА

БТЗ

  1. - петля подъемная
  2. - маслоуказатель
  3. - ввод НН
  4. - маслорасширитель
  5. - пробка для залива масла
  6. - ввод ВН
  7. - табличка трансформатора
  8. - пробка для слива и взятия проб масла
  9. - клема заземления

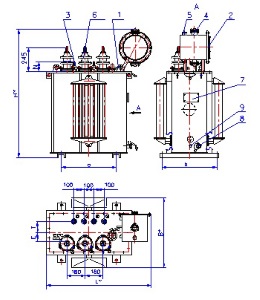

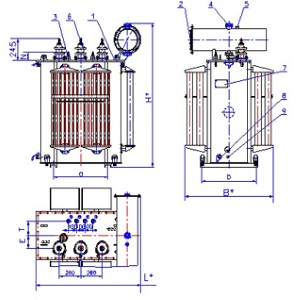

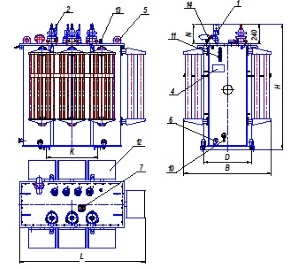

Трансформатор силовой серии ТМ мощностью 160-630кВа

БТЗ

1-Петля подъемная, 2-маслоуказатель, 3-ввод НН, 4- маслорасширитель, 5- пробка для залива масла, 6- ввод ВН, 7- табличка трансформатора, 8- пробка для слива и взятия проб масла, 9-клема заземления

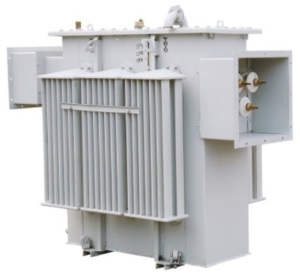

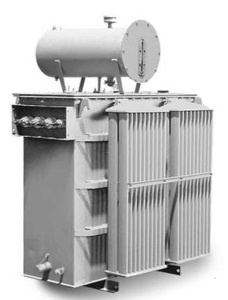

ТМФ 250-630кВа

БТЗ

БТЗ

Трансформаторы силовые, трехфазные, двухобмоточные с расширителем с естественным охлаждением масла, фланцевого исполнения. Маслорасширитель установленный на крышке бака имеет вентиляционную отверстие, соединенное через воздухоочиститель

Трансформаторы силовые, трехфазные, двухобмоточные с расширителем с естественным охлаждением масла, фланцевого исполнения. Маслорасширитель установленный на крышке бака имеет вентиляционную отверстие, соединенное через воздухоочиститель. Давление масла в трансформаторе остается постоянным и не зависеть от температуры. Трансформатор изготовлен с радиаторным баком.

ТМГ 10-1000кВа

БТЗ

Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды

Трансформаторы силовые, трехфазные, двухобмоточные с расширителем с естественным охлаждением масла. Маслорасширитель установленный на крышке бака имеет вентиляционную отверстие, соединенное через воздухоочиститель. Давление масла в трансформаторе остается постоянным и не зависеть от температуры. Трансформатор изготовлен с радиаторным баком.

Вид климатического исполнения – У1.Категория размещения – 1. При этом:

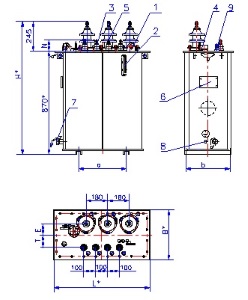

Трансформатор силовой серии ТМГ мощностью 10-16 кВА

Расположение основных элементов трансформаторов типа , ТМГ-10(16)/10(6)

БТЗ

  1. - петля подъемная
  2. - маслоуказатель
  3. - ввод НН
  4. - предохранительный клапан
  5. - ввод ВН
  6. - табличка трансформатора
  7. - пробка для слива и взятия проб масла
  8. - клемма заземления
  9. - привод переключателя

Трансформатор силовой серии ТМГ мощностью 25-100 кВа

ТМГ 25-63 кВА

БТЗ

ТМГ 100 кВА

БТЗ

1-Петля подъемная, 2-маслоуказатель, 3-ввод НН, 4-предохранительный клапан, 5-ввод ВН, 6-табличка трансформатора, 7-пробка для слива и взятия проб масла, 8-клемма заземления, 9-привод переключателя

Трансформатор силовой серии ТМГ мощностью 160-630 кВа

ТМГ160кВА

БТЗ

ТМГ250кВА

БТЗ

ТМГ400кВА и ТМГ630кВА

БТЗ

1-Петля подъемная, 2-маслоуказатель, 3-ввод НН, 4-предохранительный клапан, 5-ввод ВН, 6-табличка трансформатора, 7-пробка для слива и взятия проб масла, 8-клемма заземления, 9-привод переключателя

Трансформатор силовой серии ТМГ мощностью 1000кВа

БТЗ

1-Петля подъемная, 2-маслоуказатель, 3-ввод НН, 4-предохранительный клапан, 5-ввод ВН, 6-табличка трансформатора, 7-пробка для слива и взятия проб масла, 8-клемма заземления, 9-привод переключателя

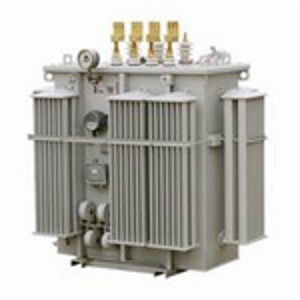

ТМГФ 250-1000кВа

БТЗ

Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла, фланцевого исполнения. Трансформаторы этого типа выполнены в герметичном исполнении

Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.

Трансформатор силовой серии ТМГФ мощностью 250-1000кВа

БТЗ

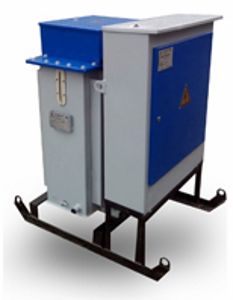

Станции прогрева бетона, грунта КТПТО-80 У1 и КТПТО-63 У1

БТЗ

БТЗ

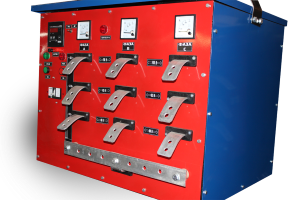

Комплектная трансформаторная подстанция типа КТПТО-80 мощностью 80 кВ∙А напряжением 380/55-95 В

Комплектная трансформаторная подстанция КТПТО-80/0,38 У1 (далее КТПТО), предназначена для электропрогрева бетона и мерзлого грунта. КТПТО рассчитана для работы на открытых площадках или под навесом на высоте до 1000 м над уровнем моря. КТПТО обеспечивает нормальную работу при температуре окружающего воздуха от минус 40°С до плюс 10°С.

КТПТО может работать в ручном и автоматическом режимах (тумблер S2). В автоматическом режиме терморегулятор ТРМ1А производит выключение трансформатора при превышении установленной допустимой температуры бетона.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Станции прогрева бетона, грунта ТСЗП-80 и ТСЗП-63

БТЗ

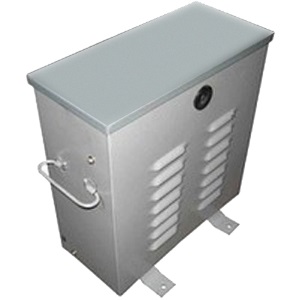

ТСЗП-80/0,38 УХЛ2 и ТСЗП-63/0,38 УХЛ2

Трансформатор силовой трёхфазный с естественной вентиляцией воздуха ТСЗП-80/0,38 УХЛ2 предназначен для электропрогрева бетона и мерзлого грунта.

Трансформатор рассчитан для работы в закрытых помещениях или под навесом на высоте до 1000 м над уровнем моря

Трансформатор обеспечивает нормальную работу при температуре окружающего воздуха от минус 45°С до плюс 20°С, при относительной влажности воздуха не более 80%.

Допускается работа трансформатора на несимметричную нагрузку.

Не допускается работа трансформатора в условиях вибрации, ударов, во взрывоопасной среде, среде насыщенной пылью, содержащей едкие пары и газы, разрушающие металл и изоляцию

Трансформатор может работать в ручном и автоматическом режимах (тумблер S1). В автоматическом режиме терморегулятор ТРМ1А производит выключение трансформатора при превышении установленной допустимой температуры бетона

Трансформатор изготавливается на питание от трёхфазной сети напряжением 380 В частотой 50 Гц.

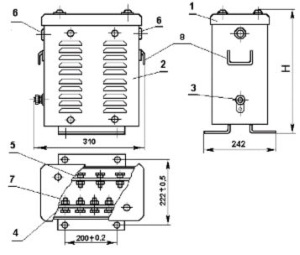

Трансформаторы трехфазные серии ТСЗИ 1.6–63 кВА

БТЗ

БТЗ

Трансформаторы трехфазные серии ТСЗИ мощностью 1.6 –63 кВА с естественным воздушным охлаждением, включаемые в сеть переменного тока, предназначенные для питания электроинструмента, а также электроламп местного освещения от сети трехфазного переменного тока частотой 50 Гц, напряжением 380/220 В.

Комплектность:

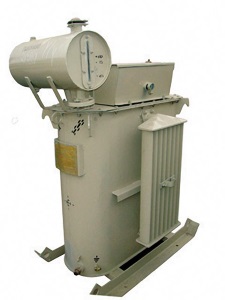

Трансформаторы ТМ(Г)ПН 100-1000 кВА

БТЗ

Трансформаторы трехфазные двух обмоточные типа ТМПН-ТМПНГ мощностью от 100 до 1000 кВА класса напряжения 3 кВ с двумя переключателями ответвлений без возбуждения предназначены для питания погружных электронасосов добычи нефти и преобразуют нерегулируемое напряжение питания от источника в регулируемое напряжение ступенями без возбуждения. Первичные нерегулируемые обмотки низкого напряжения (НН) запитываются от трёхфазного источника напряжением 380 или 400 В.

Вторичные обмотки высокого напряжения (ВН) с регулированием напряжения ступенями, от 1 до 6 кВ, питают электродвигатели погружных насосов, установленных в нефтяных скважинах.

Регулирование напряжения осуществляется переключением отпаек обмоток двумя переключателями ПБВ (переключение без возбуждения) при отключенном трансформаторе

Климатические исполнения и категории размещения трансформаторов

Трансформаторы могут эксплуатироваться при внутренней и наружной установке в районах с умеренным, умеренно-холодным и тропическим климатом, при этом:

Климатическое исполнение умеренное «У»: температура окружающего воздуха от минус 45ºС до плюс 40ºС; относительная влажность воздуха (по ГОСТ 15543.1) не более 80%; при 15ºС и 100% при 25ºС. Климатическое исполнение умеренно-холодное «УХЛ»: температура окружающего воздуха от минус 60ºС до плюс 40ºС: относительная влажность воздуха (по ГОСТ 15543.1) не более 80% при 15ºС и 100% при 25ºС. Климатическое исполнение тропическое «Т»: температура окружающего воздуха от минус 10ºС до плюс 50ºС; относительная влажность воздуха (по ГОСТ 15543.1) не более 98% при 27ºС и 100% при 35ºС.

Комплектные трансформаторные подстанции КТПНУ, КТПН, КТПМ, КТПНС

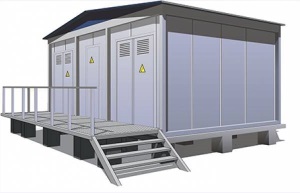

1.1 Комплектные трансформаторные подстанции наружной установки с утеплением типа КТПНУ, 2КТПНУ

БТЗ

Комплектные трансформаторные подстанции наружной установки с утеплением, проходного и тупикового типа мощностью 160...2500 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ

Назначение КТПНУ

Комплектные трансформаторные подстанции наружной установки с утеплением, проходного и тупикового типа мощностью 160...2500 кВА предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 или 10 кВ, преобразование его в напряжение 0,4 кВ и распределение его по потребителям, для электроснабжения промышленных сельскохозяйственных и коммунальных объектов в районах с умеренным климатом (диапазон температур от минус 50°С до +45°С)

КТПНУ - Устройство и работа

Конструкция подстанций предусматривает их установку непосредственно на фундаменте без источников ударных воздействий, расположенных вблизи. Конструкция подстанций предусматривает одностороннее обслуживание РУНН и РУВН изнутри здания подстанции из коридоров обслуживания. Крыша подстанций представляет собой единую с корпусом металлоконструкцию односкатную или двухскатную для КТПНУ и двухскатную для 2КТПНУ. Все двери подстанции изготавливаются из металла и имеют защитное антикоррозийное покрытие. Кроме того, все двери подстанций имеют уплотнения. Над дверьми предусмотрены козырьки, препятствующие попаданию атмосферных осадков внутрь подстанции. Все двери подстанций удерживаются в открытом положении фиксаторами, имеют замки ригельного типа и приспособлены для пломбирования. Замки дверей блока отсека УВН и блока отсека трансформатора запираются ключом с секретом, отличающимся от секрета замка двери блока отсека РУНН. Блок подстанции представляет собой сборную металлическую конструкцию из панелей с минераловатным утеплителем типа сэндвич". Конструктивно блоки соединяются между собой болтовыми соединениями. Блок отсек РУВН представляет собой сборку из камер одностороннего обслуживания типа КСО 393(366). В блоке отсеке УВН предусмотрены кабельные проемы для ввода кабелей ВН. В блоке отсеке трансформаторов, на специальных направляющих, прикрученных к полу, установлены силовые трансформаторы. Для предотвращения самопроизвольного смещения трансформаторов во время транспортирования предусмотрено крепление их болтами к направляющим, а также стальными растяжками.

Нижняя часть блока отсека трансформатора имеет размеры, позволяющие вмещать объем масла силового трансформатора при его повреждении. Для вентиляции и охлаждения силовых трансформаторов на дверях блока отсека трансформаторов предусмотрены жалюзи лабиринтного типа, исключающие попадание дождя и снега в корпус подстанции, обеспечивающие степень защиты не ниже IP34. Имеется возможность открывать закрывать жалюзи на летнее зимнее время. В КТПНУ для охлаждения силовых трансформаторов дополнительно предусмотрена принудительная система вентиляции с помощью вентиляторов). В блоке отсеке РУНН установлены низковольтные панели одностороннего обслуживания типа ЩО-70, в т.ч. панель АВР в 2КТПНУ), обеспечивающая резервирование по стороне 0,4 кВ. Также в блоке отсеке РУНН установлен шкаф собственных нужд, шкафы учета со счетчиками активной и реактивной энергии. Для вывода кабелей 0,4 кВ в дне блока РУНН имеются кабельные проемы. В блоке РУНН и РУВН имеются двери с замками разных секретов и жалюзи для вентиляции воздуха внутри блоков в летнее время. В блоках отсеках РУНН и РУВН предусмотрен автоматический обогрев с помощью стационарных электронагревателей, обеспечивающих нормальную работу аппаратуры в зимнее время кроме этого, в шкафах учета обеспечен местный обогрев счетчиков электроэнергии резисторами при применении индукционных счетчиков). В блоке отсеке РУНН в шкафу собственных нужд и блоке отсеке РУВН на стене блока установлены розетки для подключения переносного электроинструмента на напряжение ~36 В, ~220 В, ~3х380 В. Во всех блоках отсеках подстанции предусмотрено рабочее освещение на напряжение ~36 В, включаемое вручную выключателями, установленными в каждом блоке отсеке справа от дверей. В подстанции предусмотрена линия наружного освещения, с автоматическим ручным включением. Каждый блок подстанции имеет две стальные пластины для присоединения к заземляющему устройству, которые должны располагаться выше уровня грунта и быть соединены с арматурой металлоконструкцией блока при помощи сварки.

РУВН КТПНУ, 2КТПНУ выполнено из одной двух секций. Секции состоят из линейных и вводных камер КСО. В линейных камерах КСО установлены выключатели нагрузки с приводами главных и заземляющих ножей. В вводных камерах кроме этого установлены высоковольтные предохранители, осуществляющие защиту трансформаторов от междуфазных коротких замыканий. Во всех камерах КСО установлены светильники местного освещения на напряжение ~36 В, запитываемые от шкафа собственных нужд. Эксплуатация и обслуживание камер КСО должна выполняться согласно руководства по эксплуатации на них, входящего в комплект подстанции. РУНН КТПНУ, 2КТПНУ выполнено из одной двух секций. Секции состоят из двух типов панелей вводной и линейной.

В нормальном режиме работы 2КТПНУ вводные автоматические выключатели секций включены, секционный автоматический выключатель в панели АВР, осуществляющий резервирование по низкой стороне секций 2КТПНУ, отключен, каждый силовой трансформатор работает на свою систему шин. В панели АВР 2КТПНУ установлен автоматический выключатель , осуществляющий резервирование по стороне 0,4 кВ. Эксплуатацию и обслуживание панелей необходимо выполнять согласно руководства по эксплуатации на них, входящего в комплект подстанции.

Подстанции имеют следующие виды защит:

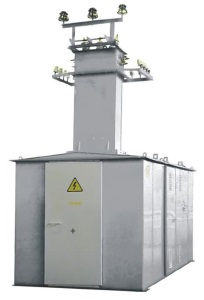

Комплектные трансформаторные подстанции типа КТПН, 2КТПН (киоскового типа)

БТЗ

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ,

Назначение КТПН

Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, ее транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0,4 кВ, а также для электроснабжения и защиты потребителей населенных пунктов, промышленных и других объектов в районах с умеренным климатом (от минус 45 до плюс 40 °С). Высоковольтный ввод в подстанцию 6 или 10 кВ — кабельный или воздушный; выводы отходящих линий 0,4 кВ — кабельные или воздушно-кабельные. На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного (ПО требованию заказчика) исполнения.

1.2 Комплектные трансформаторные подстанции типа КТПМ (мачтовые)

БТЗ

Комплектная мачтовая трансформаторная подстанция тупикового типа наружной установки мощностью 25, 40, 63, 100, 160, 250 кВА, напряженим 10(6) 0,4кВ

Назначение КТПМ

Комплектная мачтовая трансформаторная подстанция тупикового типа наружной установки мощностью 25, 40, 63, 100, 160, 250 кВА, напряженим 10(6) 0,4кВ, с воздушным вводом на стороне высшего напряжения, с кабельным или воздушным выводом на стороне низшего напряжения, предназначена для приема электроэнергии (переменного трехфазового тока промышленной частотой 50Гц) напряжением 10(6) кВ, преобразования в напряжение 0,4кВ.

КТП-ВМ используются для электроснабжения объектов промышленности, сельского хозяйства, коммунальных потребителей и небольших населенных пунктов, объектов строительства, горноперерабатывающих, нефтегазодобывающих предприятий и других объектов.

Устройство КТПМ

КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме..

Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ.

В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели.

Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ.

Учет расхода активной энергии производится на шинах 0,4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев

Комплектные трансформаторные подстанции типа КТПС (столбовые)

БТЗ

Столбовые комплектные трансформаторные подстанции КТПС применяется для электроснабжения коттеджей, промышленных, сельскохозяйственных коммунальных объектов в кольцевых или радиальных схемах распределительных сетей.

Назначение КТПС

Столбовые комплектные трансформаторные подстанции КТПС применяется для электроснабжения коттеджей, промышленных, сельскохозяйственных коммунальных объектов в кольцевых или радиальных схемах распределительных сетей.

Устройство КТПМ

Столбовые трансформаторные подстанции КТПС собираются на железобетонной стойке типа СВ-105 в столбовую трансформаторную подстанцию. Кронштейн трансформатора является наиболее нагруженной частью всей подстанции, поэтому выполнен с большим запасом прочности из фасонного проката. На вводе ВН имеется кронштейн для установки разрядников 6 кВ - 10 кВ типа РВО или ограничителей перенапряжения типа ОПН 6кВ, 10кВ, а также разъединителя РЛНД (комплектуется с КТПС по желанию заказчика). Столбовые подстанции комплектуется с подробной инструкцией по монтажу и руководством по эксплуатации и поставляется упакованной на специальном поддоне сборно-сварной конструкции. Все элементы надежно закреплены и защищены от повреждений при транспортировке при соблюдений существующих правил перевозки. Поддон с упакованной КТПС может перевозиться в 5-тонном контейнере ж/д транспортом либо в открытом виде автомобильным транспортом. Комплектные столбовые трансформаторные подстанции КТП ВС поставляется комплектно в виде шкафа РУНН и металлоконструкциями для крепления к железобетонной стойке (под трансформатор, под ящик РУНН, под предохранители, под РЛНД, под РВО), ЗИП - комплект предохранителей ПКТ У1, Разрядники РВО.

КТПС изготавливаются следующих типов:

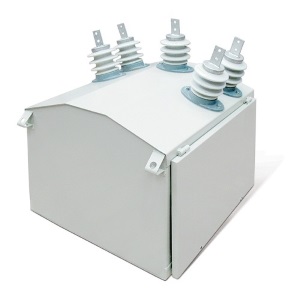

Пункт коммерческого учета электроэнергии (ПКУ)

Пункт коммерческого учета электроэнергии (ПКУ) предназначен для учета реактивной и активной энергии в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6-10 кВ, а так же для использования в составе автоматизированной системы контроля и учета электроэнергии. Конструкция ПКУ состоит из высоковольтного шкафа со встроенными трансформаторами тока и напряжения, низковольтного шкафа. Для связи низковольтного и высоковольтного шкафа используется соединительный провод, проложенный в гофрированной трубе.

Устройство ПКУ

Высоковольтный шкаф представляет собой металлический корпус с проходными изоляторами ИПУ, внутри которого расположены два трансформатора напряжения типа НОЛ, два трансформатора тока типа ТОЛ, два предохранителя ПКН. Низковольтный шкаф представляет собой металлический шкаф, внутри которого распложены приборы учета.

БТЗ
