Таблица производителей трансформаторов. Ведущие бренды трансформаторов.

СВЭЛ


ЗАО «Группа «СВЭЛ» — один из ведущих российских производителей электротехнического оборудования. По наращиванию производства и темпам модернизации предприятия Группы — одни из наиболее динамично развивающихся в отрасли. Сотрудничество Группы СВЭЛ с ключевыми российскими предприятиями позволяет эффективно реализовывать правительственную программу импортозамещения.

В Группу СВЭЛ входят:

СВЭЛ — РосЭнергоТранс,

СВЭЛ — Силовые трансформаторы,

СВЭЛ — Нижне-Исетский завод металлоконструкций

СВЭЛ — Комплектные Распределительные Устройства,

СВЭЛ — Измерительные Трансформаторы.

Компания производит трансформаторы напряжения

Масляные

Трансформаторы на класс напряжения 10 кВ

Трансформаторы на класс напряжения 35 кВ

Трансформаторы на класс напряжения 110 кВ

Трансформаторы на класс напряжения 220 кВ

Автотрансформаторы

Сухие

Сухие силовые трансформаторы с литой изоляцией

Сухие преобразовательные трансформаторы с литой изоляцией

Незаземляемые трансформаторы напряжения НОЛ-СВЭЛ

Трёхфазные антирезонансные группы трансформаторов напряжения 3хЗНОЛ и 3хЗНОЛП

Заземляемые трансформаторы напряжения ЗНОЛ и ЗНОЛП

Трансформатор напряжения ЗНОЛ-СВЭЛ-35 III

КТП

КТП (промышленные 6(10) кВ)

КТПБ на класс напряжения 35, 110, 220 кВ

КТПБ на класс напряжения 35, 110, 220 кВ

Трансформаторы тока

Трансформатор тока ТОЛ-СВЭЛ-10

Трансформаторы тока ТВ-СВЭЛ

Трансформатор тока ТПОЛ-СВЭЛ-10

Реакторы

Сухие токоограничивающие реакторы на напряжение 3; 6; 10; 15; 20 кВ

Сглаживающие реакторы

Токоограничивающие реакторы броневого типа на напряжение 3-20 кВ

Токоограничивающие реакторы на напряжение 35; 110; 220; 330 кВ

Фильтровые реакторы на напряжение 3-20 кВ

Специальные (другие)

КРУ-СВЭЛ

КРУ-СВЭЛ-К-3.1

КСО-СВЭЛ-К-1.2

КСО-СВЭЛ-К-1.3

Сухие трансформаторы

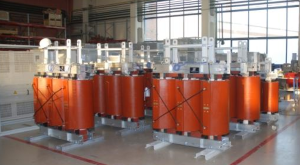

Сухие силовые трансформаторы с литой изоляцией

СВЭЛ

Завод «РосЭнергоТранс» производит трансформаторы различного типа:

· силовые распределительные трансформаторы общего назначения;

· преобразовательные трансформаторы для питания электропривода постоянного тока в металлургической, буровой, нефтегазодобывающей и других отраслях промышленности;

· сухие трансформаторы для преобразовательных установок городского транспорта (метро, трамвай, троллейбус);

· трансформаторы для собственных нужд электростанций и других объектов.

· В зависимости от требований заказчика, трансформаторы могут изготавливаться следующих конструктивных исполнений:

· Левое: вводы ВН слева по отношению к лицевой стороне (сторона таблички технических данных);

· Правое: вводы В справа по отношению к лицевой стороне (сторона таблички технических данных);

· Вверх: вводы ВН и НН на крыше трансформатора;

Сухие преобразовательные трансформаторы с литой изоляцией

СВЭЛ

Трансформаторы, используемые в преобразовательных установках, служат для изменения значений сети и его согласования с входным напряжением преобразователя. С помощью трансформатора сеть постоянного тока изолируют от сети переменного тока, увеличивают число фаз вентильных обмоток для уменьшения пульсаций выпрямленного тока, улучшают форму сетевого тока.

Завод СВЭЛ-Росэнерготранс производит следующие виды преобразовательных трансформаторов:

● Трансформаторы для систем возбуждения турбо- и гидрогенераторов;

● Трансформаторы для питания электроприводов буровых установок;

● Трансформаторы для питания полупроводниковых преобразователей тяговых подстанций городского электрического транспорта (трамвай, троллейбус, метро);

● Трансформаторы для работы в выпрямительных агрегатах, в электроустановках, входящих в систему тягового электроснабжения железных дорог;

● Трансформаторы для питания электроприводов постоянного тока;

● Трансформаторы для питания электроприводов переменного тока.

Каждый преобразовательный трансформатор представляет собой уникальную конструкторскую разработку, т.к. он производится под конкретного заказчика, с учетом предоставляемого графика перегрузок, состава гармоник и параметров преобразователя. Завод СВЭЛ-РосЭнергоТранс разрабатывает и производит трансформаторы, максимально соответствующие требованиям заказчика. Все трансформаторы изготавливаются в соответствии с требованиями ГОСТ 16772-77 и технических требований заказчика.

Реакторное оборудование

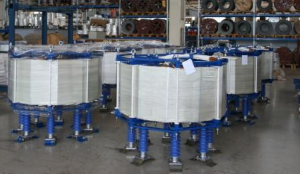

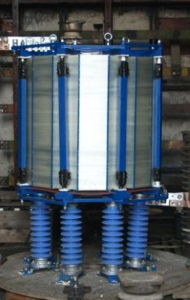

Сухие токоограничивающие реакторы на напряжение 3; 6; 10; 15; 20 кВ

СВЭЛ

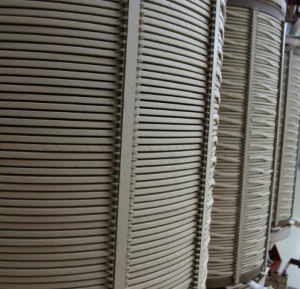

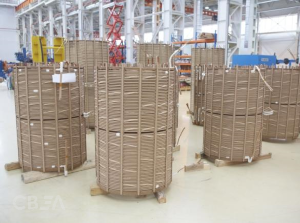

Сухие токоограничивающие реакторы с естественным воздушным охлаждением, предназначенные для работы в энергосистемах на напряжение3-20 кВ с целью ограничения токов короткого замыкания в электрических сетях и сохранения уровня напряжения в электроустановках в случае короткого замыкания:

● на ток от 50 до 10000 А;

● возможно нестандартное исполнение реактора, а так же с углом между выводами, отличным от 0°, 90°, 180°;

● возможно расположение фаз реактора вертикальное, горизонтальное, ступенчатое (угловое);

● климатического исполнения У, УХЛ, УХЛ, ХЛ, Т;

● категории размещения 1, 2, 3, 4.

Конструкторские нововведения позволяют значительно снизить массу и габаритные размеры реакторов по сравнению с бетонными, а также другими типами токоограничивающих реакторов в сухом исполнении. Универсальное выполнение выводов позволяет обеспечить любой угол подсоединения.

Сглаживающие реакторы

СВЭЛ

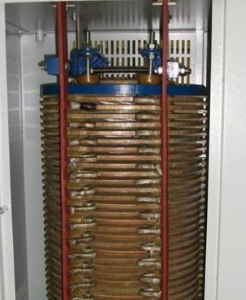

Сглаживающий реактор — это статическое электромагнитное устройство, предназначенное для использования его индуктивности в электрической цепи с целью уменьшения содержания высших гармоник (пульсаций) в выпрямленном токе. Пульсации должны быть в пределах до 10 % от величины постоянного тока. Основная частота переменной составляющей тока — 300 Гц. Сглаживающий реактор обычно соединяется последовательно с выпрямителем, таким образом, через него протекает весь ток нагрузки. Стоит отметить, что ограничивается только переменная составляющая тока, то есть электрические потери в реакторе минимальны. Использование сердечника из электротехнической стали, позволяет снизить магнитные потери и создать значительную индуктивность при малых габаритах.

Реакторы изготавливаются на классы напряжения до 2 кВ, а также 6 и 10 кВ. Климатическое исполнение реакторов У, УХЛ, О по ГОСТ 15150-69 и 15543.1-89, категория размещения 3, 4 по ГОСТ 15150-69, охлаждение естественное воздушное. Степень защиты IP21 — защищенное исполнение, IP00 — незащищенное, или другое по требованию заказчика. Реакторы соответствуют техническим условиям 0ЭТ.517.004 ТУ.

Сглаживающий реактор предназначен для снижения пульсаций тока. Это снижение достигается за счет того, что реактор обладает значительной индуктивностью. Стоит отметить, что ограничивается только переменная составляющая тока, то есть электрические потери в реакторе минимальны. Использование сердечника из электротехнической стали, позволяет снизить магнитные потери и создать значительную индуктивность при малых габаритах.

Токоограничивающие реакторы броневого типа на напряжение 3-20 кВ

СВЭЛ

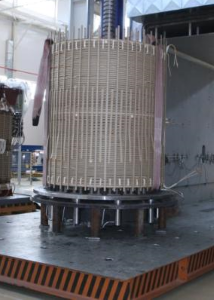

Токоограничивающие реакторы большой мощности наводят электромагнитные поля, которые приводят к недопустимому разогреву металлоконструкций подстанций и негативному влиянию на работоспособность технического оборудования. В целях устранения этих недостатков, разработана конструкция токоограничивающих реакторов броневого типа. Особенность таких реакторов в том, что магнитные поля, индуктируемые в обмотках, замыкаются через боковые шунты и торцевые ярма, что приводит к значительному уменьшению потоков рассеяния, а также позволяет расположить реактор в камеру малых размеров, куда обычный реактор не помещается.

Реакторы изготавливаются на классы напряжения 3-20 кВ, на номинальные токи 2500-4000 А и номинальные индуктивные сопротивления 0,35-0,56 Ом. Климатическое исполнение реакторов У, УХЛ, ХЛ, Т по ГОСТ 15150-69 и 15543.1-89, категория размещения 3, 4 по ГОСТ 15150-69, охлаждение естественное воздушное. Фазы комплекта реакторов могут располагаться горизонтально, вертикально, ступенчато.

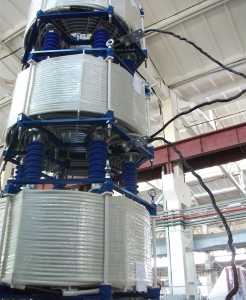

Токоограничивающие реакторы на напряжение 35; 110; 220; 330 кВ

СВЭЛ

В сетях 35; 110; 220; 330 кВ в целях предупреждения увеличения токов короткого замыкания (КЗ) до величин, опасных для оборудования, альтернативой применению специализированных выключателей, кабелей и другого дорогостоящего оборудования, рассчитанных на высокие токи КЗ, является установка токоограничивающих реакторов и обычных выключателей. В большинстве случаев, это более надежно и экономически оправдано.

Фильтровые реакторы на напряжение 3-20 кВ

СВЭЛ

СВЭЛ

Фильтровый реактор служит для уменьшения содержания высших гармоник в кривой тока, потребляемого преобразователем от сети переменного тока или отдаваемого потребителем в сеть.
Реакторы изготавливаются на классы напряжения 3-20 кВ, на номинальные токи 50-2000 А. Климатическое исполнение реакторов У, УХЛ, по ГОСТ 15150-69 и 15543.1-89, категория размещения 1, 2, 3, 4 по ГОСТ 15150-69, охлаждение естественное воздушное.

Фильтровый реактор представляет собой обмотку из многожильного алюминиевого провода, стянутую с помощью системы стеклопластиковых планок и шпилек из немагнитного металла и установленную на опорные изоляторы (рисунок 1). Контактные выводы обмотки выполнены из алюминиевых шин, привариваемых к проводу реактора. Фазы комплекта реакторов могут располагаться горизонтально, вертикально, ступенчато

Масляные трансформаторы

Трансформаторы на класс напряжения 10 кВ

СВЭЛ

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 10 кВ:

● Трансформаторы силовые масляные трёхфазные общего назначения серии ТМ, ТД, ТМН, ТМНС, ТДНС, ● ТРДНС напряжением до 35 кВ включительно;

● Трансформаторные агрегаты регулировочные серии ТМНЛ, ТДНЛ на класс напряжения до 35 кВ включительно;

● Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;

● Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 10 кВ и любой мощности выпрямления.

Трансформаторы на класс напряжения 35 кВ

СВЭЛ

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 35 кВ:

● Трансформаторы силовые масляные трёхфазные общего назначения серии ТМ, ТД, ТМН, ТМНС, ТДНС, ТРДНС напряжением до 35 кВ включительно;

● Трансформаторные агрегаты регулировочные серии ТМНЛ, ТДНЛ на класс напряжения до 35 кВ включительно;

● Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;

● Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 35 кВ и любой мощности выпрямления.

Трансформаторы на класс напряжения 110 кВ

СВЭЛ

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы различного назначения:

● Трансформаторы силовые масляные трёхфазные общего назначения серии ОРДЦ, ТД, ТДЦ, ТМН, ТДН, ТРДН, ТРДЦН, ТРДНФ, ТМТН, ТДТН, ТДТНШ, ТДТНЖ, ТДТНЖУ, ТДТНФ, ТДЦТН;

● Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;

● Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 110 кВ и любой мощности выпрямления.

Трансформаторы на класс напряжения 220 кВ

СВЭЛ

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 220 кВ:

● Трансформаторы силовые масляные трёхфазные общего назначения серии ОРД, ОРДЦ, ТДЦ, ТДН, ТРДН, ТРДНС, ТРДЦН, ТДТН, ТДТНЖ, ТДТНЖУ;

● Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;

● Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 220 кВ и любой мощности выпрямления.

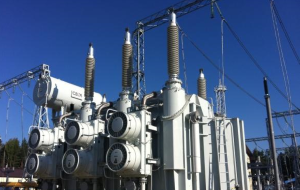

Автотрансформаторы

СВЭЛ

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит масляные трансформаторы различного назначения:

● Силовые масляные трансформаторы для объектов энергетики,электрифицированного транспорта и подстанций промышленных предприятий мощностью до 250 МВА на классы напряжения до 220 кВ по номенклатуре ГОСТ 12965-85;

● Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;

● Преобразовательные трансформаторы для различных отраслей промышленности на любой класс напряжения и любой мощности выпрямления.

Комплектные трансформаторные подстанции

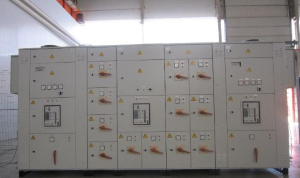

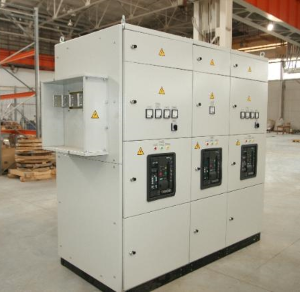

КТП (промышленные 6(10) кВ)

СВЭЛ

Комплектные трансформаторные подстанции СВЭЛ предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока, частотой 50 Гц напряжением 6-10/0,4; 0,69 кВ.

КТП нашли широкое применение при организации энергоснабжения различных промышленных предприятий, населенных пунктов, в сельском хозяйстве и на целом ряде других объектов.

Комплектные трансформаторные подстанции — это металлический шкаф или помещение, в котором располагается все необходимое для преобразование энергии оборудование. Шкаф КТП как правило обшит панелями листовой стали, обе его двери запираются на внутренние замки, открыть которые можно только спецключом, а так же на наружный замок. Внутренняя часть комплектной трансформаторной подстанции, КТП разделена на отсеки — УВН, РУНН, отсек силового трансформатора и другие.

Комплектные трансформаторные подстанции СВЭЛ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6-10 /0,4; 0,69 кВ

КТП(БМ) на класс напряжения 6(10), 35, 110, 220 кВ

СВЭЛ

Комплектные трансформаторные подстанции наружной установки в блочно-модульном здании СВЭЛ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6;10/0,4; 0,69 кВ.

Состав КТПН в блочно-модульном здании

КТПБМ в общем случае состоит из:

● устройства высокого напряжения (УВН) из шкафов ВН с автогазовыми выключателями нагрузки типа ВНА, предохранителями типа ПКТ или по специальному заказу с вакуумными выключателями типа ВВ/TEL, а также по требованию заказчика другими типами выключателей;

● силового трансформатора;

● распределительного устройства низкого напряжения из шкафов НН с выдвижными автоматическими выключателями серии ВА, «Электрон», «Masterpact» и «Compact» («Merlin Gerin»), а также по требованию заказчика другими типами выключателей;

● блочно-модульного здания.

КТПБ на класс напряжения 35, 110, 220 кВ

СВЭЛ

КТПБ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц, которые могут использоваться, на территории Российской Федерации и за рубежом для электроснабжения промышленных объектов нефтегазодобывающей и горнодобывающей отрасли, предприятий машиностроения, железнодорожного транспорта, городских и коммунальных потребителей, сельскохозяйственных районов и крупных строительств.

Типовые варианты КТПБ разработаны на основании альбома «Типовые схемы принципиальные электрические распределительных устройств напряжением 6-750 кВ, подстанции и указания по их применению» №14198тм-т1, институт «ЭНЕРГОСЕТЬПРОЕКТ» г. Москва — 1993 г.

КТПБ рассчитаны для наружной установки на высоте не более 1000 м над уровнем моря и работы в условиях, соответствующих исполнениям УХЛ и ХЛ категории размещения 1 по ГОСТ 15150.

Блочные комплектные трансформаторные подстанции на класс напряжения 35; 110; 220 кВ, разработанные специалистами «группы «СВЭЛ» (код ОКП 34 1200), это современные компоновочные решения, отвечающие Правилам Устройства Электроустановок (ПУЭ), а также требованиям и рекомендациям ОАО «ФСК ЕЭС».

Трансформаторы тока

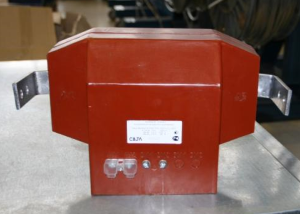

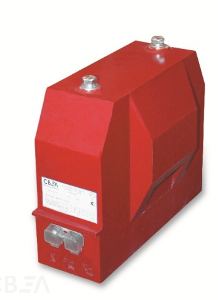

Трансформатор тока ТОЛ-СВЭЛ-10

СВЭЛ

Измерительные трансформаторы ТОЛ тока производятся в соответствии с ГОСТ 15150 в исполнении «УХЛ» и «Т» категории размещения 2.

Рабочее положение — любое.

В зависимости от задач заказчика трансформаторы ТОЛ могут производиться с изменяемым коэффициентом трансформации по «высокой» и «низкой» стороне. Достигается это переключением первичной, либо вторичной обмотки. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

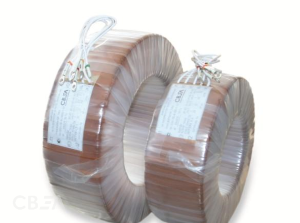

Трансформаторы тока ТВ-СВЭЛ

СВЭЛ

Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора и в воздушной среде. Трансформаторы предназначены для эксплуатации в следующих условиях: высота установки над уровнем моря — не более 1000 м.

Имеют климатическое исполнение «У», «Т», «О», «ХЛ» или «УХЛ» и категорию размещения 1 или 2. Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90°С, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95°С.

Трансформатор тока ТПЛ-СВЭЛ-10

СВЭЛ

Измерительные трансформаторы ТПЛ тока производятся в соответствии с ГОСТ 15150 в исполнении «УХЛ» и «Т» категории размещения 2.

Рабочее положение — любое.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы тока ТШЛ-СВЭЛ-0,66

СВЭЛ

Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении «У» или «Т» категории размещения 2 по ГОСТ 15150.

Трансформаторы напряжения

Незаземляемые трансформаторы напряжения НОЛ-СВЭЛ

СВЭЛ

Трансформаторы типа НОЛ устанавливаются в комплектные распределительные устройства (КРУ) или в другие закрытые распределительные устройства (ЗРУ). НОЛ используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.

НОЛ можно использовать в качестве силовых трансформаторов напряжения в течение длительного периода эксплуатации (есть вне гарантированного класса точности), но при нагрузке, не превышающей предельную мощность.

Климатическое исполнение «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.

Рабочее положение — любое.

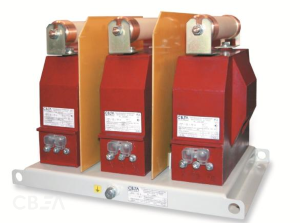

Трёхфазные антирезонансные группы трансформаторов напряжения 3хЗНОЛ и 3хЗНОЛП

СВЭЛ

Антирезонансные трехфазные группы трансформаторов напряжения ЗхЗНОЛ-СВЭЛ и ЗхЗНОЛП-СВЭЛ

Трехфазные антирезонансные группы изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150. Рабочее положение — любое.

Заземление выводов вторичных обмоток по усмотрению потребителя. Заземление опорной плиты — обязательно!

В дополнительные обмотки, соединенные в треугольник, включается резистор сопротивлением 25 Ом с целью повысить устойчивость трансформатора к феррорезонансу и воздействию перемежающейся дуги. Резистор рассчитан на длительное протекание тока 4 А.

Трехфазные антирезонансные группы ЗхЗНОЛП-СВЭЛ комплектуются съемными предохранитель-ными устройствами СПУЭ-СВЭЛ-6(10). При срабатывании СПУЭ-СВЭЛ-6(10) необходимо установить причину срабатывания и перезарядить предохранительное устройство.

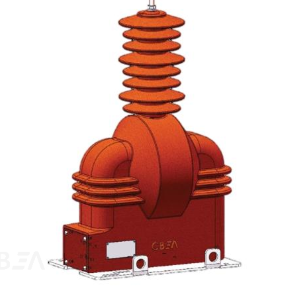

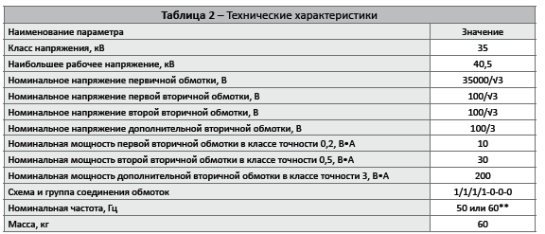

Трансформатор напряжения ЗНОЛ-СВЭЛ-35 III

СВЭЛ

Трансформаторы изготавливаются на класс напряжения 35 кВ и предназначены для установки в открытые распределительные устройства (ОРУ). Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц. Климатическое исполнение «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920.
Рабочее положение — вертикальное.
