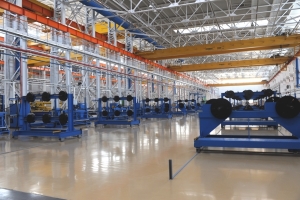

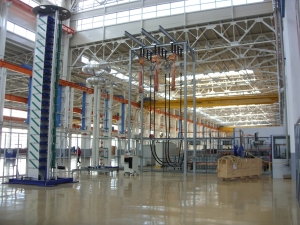

Новый трансформаторный завод обеспечивает выпуск широкой гаммы силовых трансформаторов напряжением до 500 киловольт и мощностью до 267 мегавольт-ампер. Кроме того, на заводе организовано производство распределительных трансформаторов мощностью до 4000 киловольт-ампер, напряжением до 35 кВ. На завершающей стадии находится строительство корпусов для расширения производства измерительных трансформаторов тока и напряжения классов напряжения 35-500 кВ и выпуска высоковольтного коммутационного оборудования до 500 кВ, в том числе с элегазовым заполнением.



Трансформаторы напряжения



Масляные

Серия «Высоковольтные силовые трансформаторы для электросетей 110 - 750 кВ»

Серия «Трансформаторы класса напряжения 3-35 кВ различного назначения»

Серия «Измерительные трансформаторы класса напряжения 6 - 750 кВ»

Серия «Электропечные трансформаторы»

Сухие

Серия «Преобразовательные трансформаторы класса напряжения 0,5 кВ»

Серия «Трансформаторы класса напряжения 0,5 кВ различного назначения»

КТП



Трансформаторы тока



Измерительные



Дроссели



Реакторы



Магнитопроводы



Специальные (другие)



1 Высоковольтные силовые трансформаторы для электросетей 110 - 750 кВ

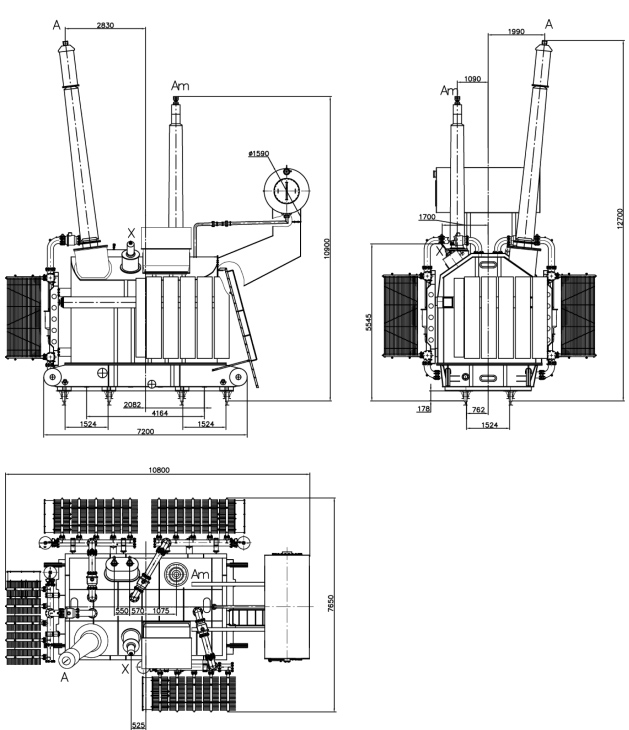

  1. 1 Автотрансформаторы однофазные и трехфазные масляные для связи сетей 110, 220, 330, 500б 750 кВ (вид охлаждения ДЦ)

1


Тип

Номинальная
мощность, МВА

Номинальные
напряжения, кВ

Вид, диапазон и число ступеней
регулирования напряжения

Масса, т

Длина (L) х ширина (B) х высота (H), мм
установочные транспортные

автотрансформатора

обмотки НН

ВН

СН

НН

полная

масла

масла для доливки

транспортная

АОДЦТ-
417000/750/500-У1

417

6

750/√3

500/√3

10,5

ПБВ в общей нейтрали
от -4,8% до +4,0%
± 1 ступень

224

50

4,9

175

10800х7650х12700
7200х3730х4950

АОДЦТН-167000/500/330-У1

167

33

500/√3

330/√3

10,5; 38,5

РПН в линии СН
±12%, ± 8 ступеней

155

45

15,5

122

9675х6925х11679
7240х3235х4380

АОДЦТН-167000/500/220-У1

167

50

500/√3

230/√3

10,5; 11, 0; 38,5

РПН в линии СН
±12%, ± 6 ступеней

161

39

9,7

126

9050х7000х11620
7290х3370х4300

6

10,5; 11,0

166

42

10,1

130

9050х7000х11150
7300х3338х4300

АТДЦТН-250000/500/110-У1*

250

100

500

121

10,5; 38,61

РПН в нейтрали ВН
от -11,8% до +11,0%,
± 8 ступеней

289

66,5

66,5

182

13500х7750х 10500
10100х3475х4600

АОДЦТН-267000/500/220-У1

267

67

500/√3

230/√3

10,5; 38,5

РПН в линии СН
±12%, ± 8 ступеней

230

53

14,7

181,2

9520х7545х11050
8150х3698х4293

АТДЦТН-500000/500/220-У1**

500

125

500

230

10,42

РПН в нейтрали ВН
от -11,2% до +9,4%,
± 8 ступеней

404

76,1

9,1

260

13090х6330х8905
12590х3606х4661

АТДЦТН-125000/330/110-У1

125

63

330

115

6,3; 6,6; 10,5;

11,0; 38,5

РПН в линии СН
±12%, ± 6 cтупеней

224,6

64

13

175,6

12180х6600х8780
9888х3296х4315

50

10,5

АОДЦТН-133000/330/220-У1

133

33

330/√3

230/√3

10,5; 38,5

РПН в линии СН
±12%, ± 6 ступеней

131

37,75

8,46

100

8700х6710х8770
6590х3040х4320

АТДЦТН-200000/330/110-У1

200

20

330

115

10,5

РПН в линии СН
±12%, ± 6 ступеней

253

61

16,85

209,5

11982х6737х9322
10730х3478х4135

80

6,3; 6,6; 10,5;

11,0; 38,5

АТДЦТН-125000/220/110-У1

125

63

230

121

6,3; 6,6; 10,5;

11,0; 38,5

РПН в линии СН
±12%, ± 6 ступеней

177,5

48

8

144

10550х6612х7943
9660х3332х4020

АТДЦТН-200000/220/110-У1

200

80

230

121

6,3; 6,6; 38,5

РПН в линии СН
±12%, ± 6 ступеней

224

55

12,47

177

12100х6770х7810
9540х3490х4335

100

10,5; 11,0

АТДЦТН-250000/220/110-У1

250

100

230

121

10,5; 27,5; 38,5

РПН в линии СН
±12%, ± 6 ступеней

264

70

10,5

214,8

12738х7036х8290
9800х3590х4310

125

10,5; 11,0

АТДЦТН-63000/220/110-У1

63

32

230

121

6,3; 10,5; 11,0; 38,5

РПН в линии СН
±12%, ± 8 ступеней

115

35,5

11,05

84

8800х6400х7950
7091х2821х4010

Примечание: полная масса и габаритные размеры приведены для автотрансформаторов с комбинированной системой охлаждения М/Д/ДЦ с пластинчатыми радиаторами.
* транспортная масса без масла (транспортировка под азотом).
** полная масса и габаритные размеры автотрансформатора приведены без учета выносной системы охлаждения.

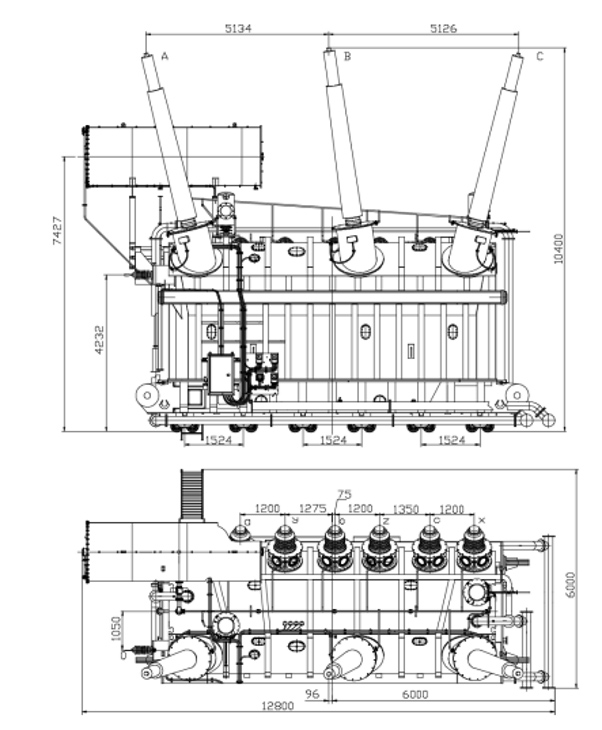

  1. 2 Трансформаторы генераторные масляные класса напряжения 110, 220, 330 и 500 кВ


Тип

Номинальная мощность, кВА

Номинальные
напряжения обмоток, кВ

Схема и группа соединения
обмоток

Вид охлаждения

Масса, т

Длина (L) х ширина (B) х высота (H), мм
установочные
транспортные

ВН

НН

полная

масла

масла для доливки

транспортная

ТЦ-
630000/500-У1*

630000

525

24,0

Ун/Д-11

Ц выносная

395

69,3

69,3

295

12200х4400х10450
10590х3968х4988

ТДЦ-
400000/500-У1

400000

525

13,8; 15,75; 20,0

Ун/Д-11

ДЦ

313

50,5

11,5

278

11000х6334х11274
9960х3299х4906

ТДЦ-
320000/500-У1

320000

525

19,0

Ун/Д-11

260

45

45

190

11200х5900х10946
8700х3240х4340

ТДЦ-
225000/500-У1

225000

525

15,0

Ун/Д-11

224,6

42,74

10,54

194,95

10830х5858х10920
8430х3346х4340

ТЦ-
630000/330-У1*

630000

347

15,75; 20,0; 24,0

Ун/Д-11

Ц выносная

365,5

74

74

288

12000х5185х9225
11390х3550х4712

ТДЦ-
400000/330-У1

400000

347

20,0

Ун/Д-11

ДЦ

297,2

45,5

6,11

272,9

11725х5660х9100
10030х3296х4603

ТДЦ-
520000/220-УХЛ1

520000

242

20,0

Ун/Д-11

336,3

46,5

-

271,2

11080х5220х9000
10400х3300х4900

ТДЦ-
400000/220-У1

400000

242

15,75; 20,0

Ун/Д-11

307,5

40,5

4

276

11080х5520х8880
9620х3251х4820

ТДЦ-
250000/220-У1

250000

242

15,75; 13,8

Ун/Д-11

205

28,5

5,5

183

8916х5088х8466
7600х2908х4360

ТДЦ-
200000/220-У1

200000

242

15,75

Ун/Д-11

182

30

6,2

158

8500х5000х8350
7250х2750х4310

ТДЦ-
125000/220-У1

125000

242

10,5; 13,8

Ун/Д-11

132,4

25

4,9

120

8100х4930х8035
6940х2750х4335

ТДЦ-
180000/110-У1

180000

121

11,0

Ун/Д-11

155,1

25,6

2,2

140,6

8135х4515х6930
6801х2846х4010

ТДЦ-
160000/110-У1

160000

121

10,5

Ун/Д-11

155,1

25,6

2,2

140,6

8135х4515х6930
6801х2846х4010

ТДЦ-
125000/110-У1

125000

121

10,5; 13,8

Ун/Д-11

114,44

19,5

2,83

102,803

6558х4582х7056
5770х2575х4630

ТДЦ-
100000/110-У1

100000

115

10,5

Ун/Д-11

106,5

18,4

2,6

97,4

7100х4532х6600
5510х2420х4510

ТД-
80000/110-У1

80000

121

10,5

Ун/Д-11

Д

99,51

19

6,6

82,62

7725х4940х5945
5000х2500х4510

ТД-
63000/110-УХЛ1

63000

121

10,5

Ун/Д-11

83

17

5,5

67

6420х4900х6260
4880х2380х4220

ТДЦ-
21000/110-У1

21000

121

10,5

Ун/Д-11

ДЦ

40

10

1,5

34

4950х3060х4990
3600х3010х3488



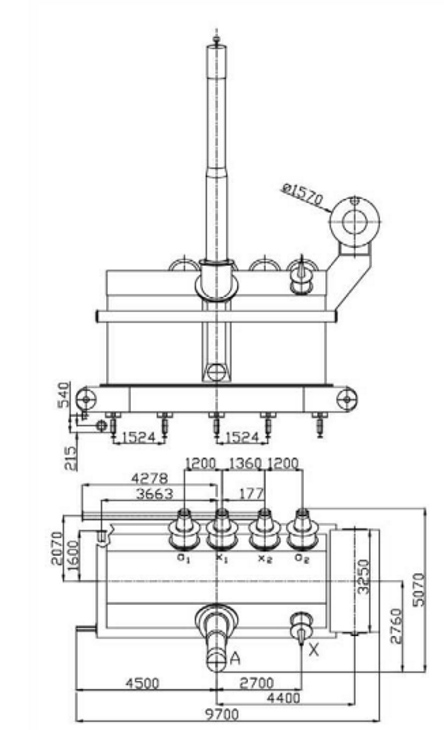

  1. 3 Трансформаторы однофазные масляные двух- и трехобмоточные класса напряжения 110 - 750 кВ


Тип

Номинальная мощность обмоток, кВА

Номинальные напряжения обмоток, кВ

Схема и группа соединения
обмоток

Вид охлаждения

Масса, т

Длина (L)х ширина (B)
х высота (H), мм установочная
транспортная

ВН

СН

НН

ВН

СН

НН

полная

масла

масла для доливки

транспортная

ОРЦ-
417000/750-У1*

417000

-

2х208500

787/√3

-

20,0 – 20,0

24,0 – 24,0

1/1-1-0-0

Ц выносная

317

51,5

10,9

297,5

9665х5070х12065
8940х3776х5058

ОРДЦ-
533000/500-У1

533000

-

2х266500

525/√3

-

24 - 24/√3

1/1-1-0-0

ДЦ

337,8

56

17,1

299,6

10173х5926х11217
9450х3926х4772

ОРДЦ-
533000/330-У1

533000

-

2х266500

347/√3

-

24 - 24/√3

1/1-1-0-0

ДЦ

338,82

53,98

18,3

297,34

10173х5926х8786
9450х3926х4772

ОДТ-53333/220/110-У1

53333

53333

2х26667

248/√3

121/√3

13,8 – 13,8

1/1-1-0-0

Д

109,9

32,45

9,5

89

6510х6245х8665
4650х3100х4576

ОМ-
20000/220-У1

20000

-

20000

242/√3

-

11,0

1/1-0

М

44,14

14,7

5

34,4

5370х4845х6944
4012х2520х3730

ОД-
53300/220-Т1

53300

-

53300

230/√3

-

15,75

1/1-0

Д

83,2

18,9

7,5

59,8

6210х5228х8628
3977х2445х4508

ОЦ-
30700/220-Т1

30700

-

30700

242/√3

-

11

1/1-0

Ц выносная

51,1

11,6

1,74

47,73

5320х2180х7995
4265х2220х3911

ОДЦ-
33333/220-У1

33333

-

33333

242/√3

-

15,75

1/1-0

ДЦ

52,98

13,3

2,15

46,19

6752х3660х7550
4550х2330х3966

ОДЦ-
80000/110-У1

80000

-

80000

121/√3

-

13,8

1/1-0

ДЦ

78,4

14,68

2,28

69,0

6000х3980х6700
4170х2546х4381

* полная масса и габаритные размеры трансформаторов приведены без учета выносной системы охлаждения

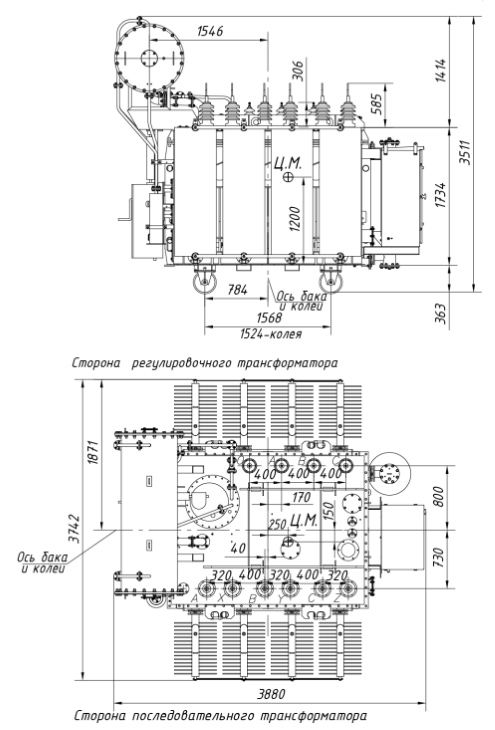

  1. 4 Трансформаторные агрегаты регулировочные линейные масляные классов напряжения 6-35 кВ для регулирования под нагрузкой напряжения сети


Тип

Номинальная
мощность,
кВА

Номинальное линейное
напряжение сети,
кВ

Диапазон регулирования
напряжения,
В

Вид охлаждения

Масса, т

Длина (L)х ширина (B)
х высота (H), мм
установочная
транспортная

полная

масла

масла для доливки

транспортная

ТМНЛ-16000/10-У1

16000

6,6; 11,0

± 1650 (± 10 ступеней)

М

21,9

6,1

1,39

17,87

3880х3742х3551
3600х2200х2800

ТДНЛ-40000/10-У1

40000

6,6; 11,0

± 1650 (± 10 ступеней)

Д

37,7

11,0

0,95

33,7

4758х4535х3918
3680х2850х3310

ТДНЛ-63000/10-У1

63000

11,0

± 1650 (± 10 ступеней)

Д

44,5

12,3

2,87

38,5

4470х4155х4250
4000х2925х3120

ТДНЛ-63000/35-У1

63000

38,5

± 5776 (± 10 ступеней)

Д

34,1

11,2

1,22

30,3

3800х4940х4400
3800х2800х3000
  1. 5 Трансформаторы трехфазные двухобмоточные масляные класса напряжения 220 и 330 кВ


Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, кВ

Вид, диапазон и число ступеней регулирования напряжения

Схема и группа соединения обмоток

Вид охлаждения

Масса, т

Длина (L) х ширина (B)
х высота (H), мм
установочная
транспортная

ВН

НН

полная

масла

масла для доливки

транспортная

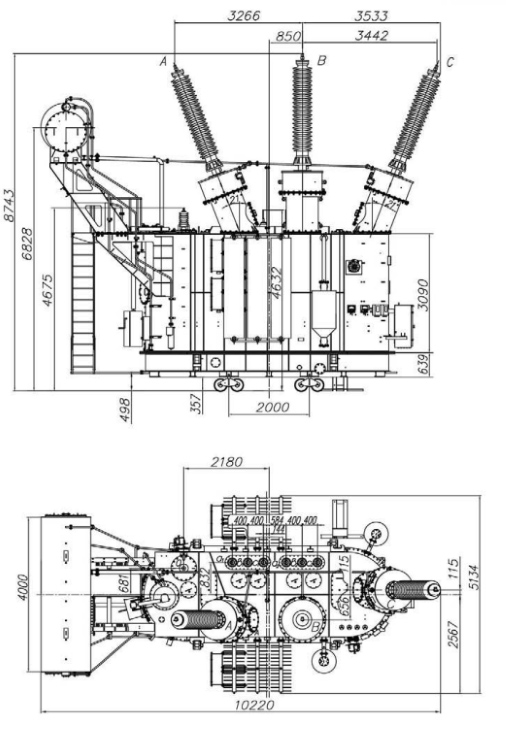

ТРДН-25000/330-У1

25000

347

6,6-6,6

РПН в нейтрали ВН
± 16% (± 9 ступеней)

Ун/Д-Д-11-11

Д

92

35,9

6,5

81,4

10220х5134х8743
7946х3064х4130

ТРДНС-25000/220-У3

25000

230

6,3-6,3; 6,6-6,6

РПН в нейтрали ВН
± 12% (± 8 ступеней)

Д

90,4

35,2

6,6

71

7466х5150х7740
6350х2850х3890

ТРДН-32000/220-У1

32000

230

6,3-6,3; 6,6-6,6;
11,0-11,0; 11,0-6,6

РПН в нейтрали ВН
± 12% (± 12 ступеней)

Д

109

34,5

6,5

94

8420х5500х7850
7500х3150х3980

ТРДНС-32000/220-У1

32000

230

6,3-6,3

Д

115,4

34,5

6,5

91

8450х5160х7010
8100х3052х4060

ТРДНС-40000/220-У1

40000

230

6,3-6,3;
11,0-11,0

Д

110,4

35,67

6,2

90

7820х5200х7895
7370х2930х4530

ТРДН-63000/220-У1

63000

230

6,3-6,3; 6,6-6,6;
11,0-11,0; 11,0-6,6

Д

110

31

8

84

7826х5388х8320
6250х2670х4370

ТРДЦН-63000/220-У1

63000

230

6,3-6,3; 6,6-6,6;
11,0-11,0; 11,0-6,6

ДЦ

102

28,4

1,4

85,1

7600х4360х8450
6790х2646х4200

ТРДН-80000/220-УХЛ1

80000

230

11,0-11,0

Д

135

38

8,5

111

8250х6140х8100
6940х2786х4463

ТДЦН-100000/220-У1

100000

230

22,0

Ун/Ун-0

ДЦ

152,6

43,28

4,0

135

8995х3171х8379
7980х3171х4242

ТРДЦН-100000/220-У1

100000

230

10,5–10,5;
11,0-11,0

Ун/Д-Д-11-11

ДЦ

137,8

42

3,5

119

9270х4864х8000
7400х2860х4270

ТРДЦН-125000/220-У1

125000

230

11,0-11,0

Ун/Д-Д-11-11

ДЦ

176,4

42,7

42,7

103,6

8500х6400х8200
7500х3000х4600

ТДЦН-160000/220-У1

160000

230

22,0

РПН в нейтрали ВН
± 16% (± 9 ступеней)

Ун/Ун-0

ДЦ

199,3

46

13

172

10300х3472х7683
9385х3326х3998

ТДЦН-200000/220-У1*

200000

230

15,7

РПН в нейтрали ВН
+4х1,25% / -8х1,25%
(12 ступеней)

Ун/Д-11

М/Д/ДЦ
выносная

208,95
(237,5)

47,5
(53,5)

под азотом

148,25

10510х4320х7343
8707х3414х4289

ТДЦН-400000/220-У1*

400000

230

15,7

298,2
(352,7)

63
(73,5)

под азотом

223

11500х5772х8760
9750х3794х4307

* В скобках указана масса с выносной системой охлаждения; транспортная масса приведена без учёта масла (транспортировка под азотом).

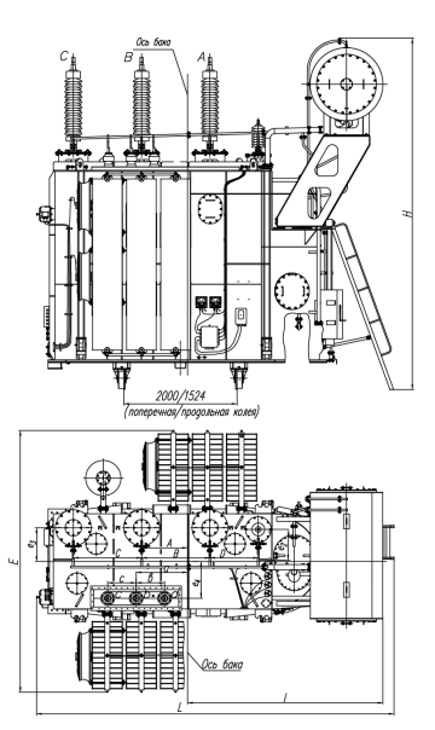

1.6 Трансформаторы трехфазные двухобмоточные масляные класса напряжения 110 кВ




Тип

Номинальная мощность,
кВА

Номинальные напряжения
обмоток, кВ

Вид, диапазон и число ступеней
регулирования напряжения

Схема
и группа соединения
обмоток

Вид охлаждения

Масса, т

Длина (L) х ширина (B)
х высота (H), мм установочная транспортная

ВН

НН

полная

масла

масла для доливки

транс-портная

ТДН-10000/110-У1

10000

115

6,6

РПН в нейтрали ВН
±16%, ±9 cтупеней

Ун/Д-11

Д

41,06

13,3

2,25

34,9

6317х3760х4907
5300х2474х3354

11,0

41,03

13,43

2,5

33,7

6317х3950х4937
5300х2343х3549

10,5; 16,5; 34,5

40,1

13,5

2,5

33,7

6317х3950х4937
5300х2268х3549

ТДН-16000/110-У1

16000

115

6,3; 6,6; 11,0; 34,5

Ун/Д-11

Д

40,31

12,57

2,47

36

5660х3426х5360
5150х2075х4051

ТДН-25000/110-У1

25000

115

11,0

Ун/Д-11

Д

52,0

15

4,1

45

5710х4860х5355
5570х2210х4000

ТРДН-25000/110-У1

25000

115

6,3-6,3; 10,5-10,5;
10,5-6,3

Ун/Д-Д-11-11

Д

56,06

15,62

3,1

48,3

6267х3967х5190
5562х2050х4000

121

10,5-10,5

ТРДН-32000/110-У1*

32000

115

6,3-6,3

Ун/Д-Д-11-11

Д

68,1

16,15

3,61

53,41

7160х7429х6103
6100х2100х3720

ТДН-40000/110-У1

40000

115

10,5; 36,5

Ун/Д-11

Д

66,9

16,7

4,32

54,8

6340х4592х6145
5315х2050х4153

ТРДН-40000/110-У1

40000

115

6,3-6,3; 6,6-6,6; 6,9-6,9;
10,5-10,5; 10,5-6,3; 11,0-11,0

Ун/Д-Д-11-11

Д

63,02

15,36

4,54

50,16

6573х4893х5620
5278х2395х3510

ТРДН-63000/110-У1

63000

115

6,3-6,3; 6,6-6,6; 10,5-10,5; 10,5-6,3; 11,0-11,0

Ун/Д-Д-11-11

Д

90,2

20,84

3,65

72,1

6680х4747х6414
5518х 2445х4160

ТРДЦН-63000/110-У1

63000

115

6,3-6,3; 6,6-6,6; 10,5-10,5; 10,5-6,3; 11,0-11,0

Ун/Д-Д-11-11

ДЦ

75,24

15,57

2,52

66,96

6294х4508х5981
5570х2260х4460

ТРДН-80000/110-У1

80000

115

6,3-6,3; 6,6-6,6; 10,5-10,5; 10,5-6,3; 11,0-11,0

Ун/Д-Д-11-11

Д

108

23

6,0

88

7622х4714х6841
5790х2655х4400

121

10,5-10,5

ТРДЦН-80000/110-У1

80000

115

6,3-6,3; 6,6-6,6; 10,5-10,5; 10,5-6,3; 11,0-11,0

Ун/Д-Д-11-11

ДЦ

104

21

6

84

7605х4714х6856
5850х2460х4485

22,0-22,0

Ун/Ун-Ун-0-0

122,8

31,55

4,55

106,5

7030х4720х7480
6200х2610х4550

121

10,5-10,5

РПН в нейтрали ВН
±14,7%, ±9 cтупеней

Ун/Д-Д-11-11

93,4

19,2

4,3

83

6920х4628х6835
5850х2460х4485

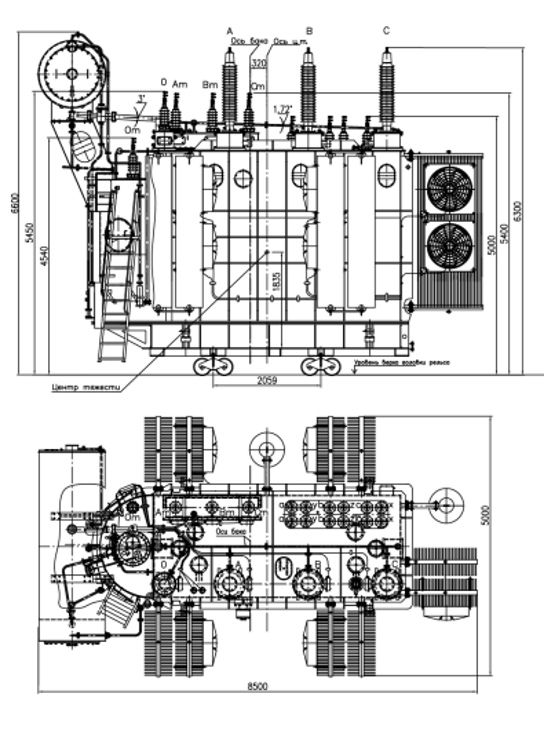

1.7 Трансформаторы трехфазные трехобмоточные масляные класса напряжения 110 и 220 кВ



Тип

Номинальная мощность, кВА

Номинальные напряжения
обмоток, кВ

Схема и группа
соединения обмоток

Вид, диапазон и число ступеней
регулирования
напряжения

Охлаждение

Масса, т

Длина (L) х ширина (B)
х высота (H), мм установочная транспортная

ВН

СН

НН

полная

масла

масла для доливки

транспортная

ТДТН-
10000/110-У1

10000

115

16,5; 22,0

6,6; 11,0

Ун/Д/Д-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней;
ПБВ на стороне СН
34,5 и 38,5 кВ
± (2х2,5%)

Д

50,94

15,4

2,6

41,3

6388х4691х5091
5522х2346х3690

34,5; 38,5

Ун/Ун/Д-0-11

ТДТН-
16000/110-У1

16000

115

22,0

6,6; 11,0

Ун/Д/Д-11-11

Д

52,93

13,81

2,5

44,19

6326х4617х5067
5372х2176х3565

34,5; 38,5

Ун/Ун/Д-0-11

ТДТН-
25000/110-У1

25000

115

11,0

6,6

Ун/Д/Д-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней

Д

66,2

18,75

3,6

59,31

6578х4752х5580
5667х2404х3768

22,0

6,6; 11,0

34,5; 38,5

6,3;6,6; 11,0

Ун/Ун/Д-0-11

ТДТНЖ-25000/110-У1

25000

115

27,5

6,6; 11,0

Ун/Д/Д-11-11

Д

55,5

13,22

3,8

47,6

6120х4495х5050
5350х2340х4000

ТДТН-
25000/110-У1(ХЛ1)

25000

115

11,0

6,6

Ун/Д/Д-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней;

ПБВ на стороне СН
34,5 и 38,5 кВ
± (2х2,5%)

Д

65,13

18,75

3

55,31

6578х4752х5581
5667х2404х3768

22,0

6,6; 11,0

34,5; 38,5

6,3; 6,6; 11,0

Ун/Ун/Д-0-11

ТДТН-40000/110-У1

40000

115

10,5

6,3

Ун/Д/Д-11-11

Д

85,69

31,36

4

75

6635х4885х5894
5877х2430х4274

11,0

6,6

86,6

22,3

4,1

72,6

22,0

6,6; 11,0

34,5; 38,5

6,6; 11,0

Ун/Ун/Д-0-11

ТДТНЖ-40000/110-У1

40000

115

27,5

6,6; 11,0

Ун/Д/Д-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней

Д

72,8

17,5

1,42

61

6432х5055х6010
5543х2400х4420

ТДТН-63000/110-У1

63000

115

11,0

6,6

Ун/Д/Д/-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней;

ПБВ на стороне СН
34,5 и 38,5 кВ
± (2х2,5%)

Д

109,4

27,4

5,0

90,0

7400х5900х6700
6150х2525х4250

38,5

6,6; 11,0

Ун/Ун/Д-0-11

ТДЦТН-63000/110-У1

63000

115

34,5

6,6; 11,0

Ун/Ун/Д-0-11

ДЦ

114,8

25,71

3,9

105

6680х3688х6245
6150х2520х4220

ТДТН-80000/110-У1

80000

115

38,5

6,6; 11,0

Ун/Ун/Д-0-11

Д

123,4

29,7

6,56

103

8500х5000х6600
6300х2670х4180

ТДЦТН-80000/110-У1

80000

115

11,0

6,6; 6,94

Ун/Д/Д-11-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней

ДЦ

125,81

30,24

3,41

112,4

8250х4647х7202
6381х2746х4587

22,0; 38,5

11,0

Ун/Ун/Д-0-11

ТДЦТН-100000/220-У1

100000/
70000/
30000

230

22,0

10,5

Ун/Ун/Д-0-11

РПН в нейтрали ВН
± 10% (± 10 ступеней)

М/Д/ДЦ

163,8

42,0

12,0

123,6

8755х6436х8940
7470х3014х4275

100000/
83000/
100000

230

22,0

11,0

РПН в нейтрали ВН
± 8х1,5%;
ПБВ на стороне СН
± 2х2,5%

ДЦ

163,8

42,0

12,0

123,6

8755х6436х8940
7820х3157х4275

ТДЦТН-125000/220-У1

125000/
83000/
125000

230

22,0

11,0

Ун/Ун/Д-0-11

ДЦ

192,7

51,5

7,15

171

8870х5400х7900
8550х3288х4290

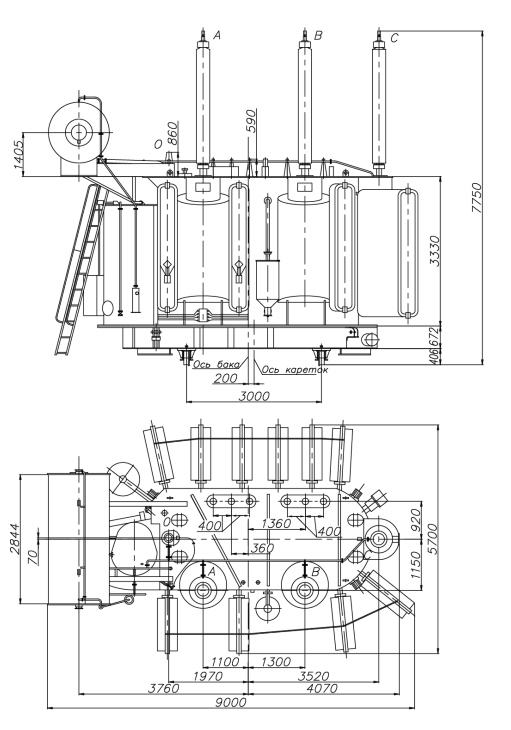

1.8 Трансформаторы ТДТНМ, ТДНМ, ТРДНМ, ТДЦНМ трехфазные двухобмоточные и трехобмоточные масляные класса напряжения 110 и 220 кВ для металлургии


Тип

Номинальная мощность,
кВА

Номинальные напряжения обмоток, кВ

Вид, диапазон
и число ступеней регулирования напряжения

Схема и группа соединения обмоток

Вид охлаждения

Масса, т

Длина (L) х ширина (B)
х высота (H), мм установочная транспортная

ВН

НН

полная

масла

масла для доливки

транспортная

ТДТНМ-
40000/63000/110-У1

40000/
63000

115

38,5

6,6

РПН в нейтрали ВН
± 16%, ± 9 ступеней;

ПБВ на стороне СН
34,5 и 38,5 кВ
± (2х2,5%)

Ун/Д/Д-11-11

Д

90,03

24,9

6,8

74

6610х5252х6066
6073х2430х3979

ТДТНМ-
63000/110-У1

63000

115

38,5

6,6

Ун/Ун/Д-0-11

Д

113,5

31,6

8,7

102,5

7200х5480х6430
6415х2518х4501

ТДНМ-
63000/100000/110-У1

63000 /
100000

115

-

38,5

РПН в нейтрали ВН
±16%, ±9 cтупеней

Ун/Д-11

Д

94,3

22,9

5,1

77,6

7176х5015х6332
6121х2416х4210

ТРДНМ-
63000/100000/220-У1

63000 /
100000

230

-

11,0-11,0

РПН в нейтрали ВН
± 12% (± 12 ступеней)

Ун/Д-Д-11-11

Д

137

30,3

8

113,5

9000х5700х7750
7750х3155х4274

ТДЦНМ-100000/160000/220-У1

100000 /
160000

230

-

38,5

РПН в нейтрали ВН
± 12% (± 8 ступеней)

Ун/Д-11

ДЦ

142,25

39,3

5,5

127

9347х5050х8490
7500х2870х4270

ТДЦНМ-100000/200000/220-У1

100000 /
200000

230

-

38,5

Ун/Д-11

ДЦ

145

35

2,3

127

8760х4530х7660
7610х3140х4490

ТДЦНМ-160000/250000/220-У1

160000 /
250000

230

-

38,5

Ун/Д-11

ДЦ

181

39

8

158

9995х6050х7940
8833х3140х3937

ТДЦНМ-160000/320000/150-У1

160000 /
320000

158

-

38,5

Ун/Д-11

ДЦ

242

52,2

8,0

221

12195х5520х7430
8730х2900х4440

1.9 Трансформаторы ТРДЦН, ТДЦТН трехфазные двухобмоточные и трехобмоточные масляные класса напряжения 110 кВ малогабаритные



Тип

Номинальная
мощность, кВА

Номинальные
напряжения обмоток, кВ

Схема и группа
соединения
обмоток

Вид, диапазон и
число ступеней
регулирования
напряжения

Охлаждение

Масса, т

Длина (L) х ширина (B)
х высота (H), мм

ВН

СН

НН

полная

масла

масла для
доливки

транспортная

ТРДЦН-
125000/110-У1

125000

115

-

10,5-10,5

Ун/Д/Д-11-11

РПН в нейтрали ВН
±16%, ±9 cтупеней

ДЦ

123

26,9

6,0

109,2

7023х4260х4795
6421х2604х4350

ТРДЦН-
100000/110-У1

100000

115

-

10,5-10,5

Ун/Д/Д-11-11

ДЦ

118

27

2,9

92,2

6880х4110х7493
6250х2535х4350

ТДЦТН-
100000/110-У1

100000

115

11

10,5-10,5

Ун/Ун/Д-0-11

РПН в нейтрали ВН
± 16%, ± 9 ступеней;

ПБВ на стороне СН
34,5 и 38,5 кВ
± (2х2,5%)

ДЦ

140

32

-

120

7800х4400х7800

ТРД(ДЦ)Н-80000/110-У1

80000

115

-

10,5-10,5

Ун/Д/Д-11-11

РПН в нейтрали ВН
±16%, ±9 cтупеней

Д или ДЦ

94

22

-

83

6950х4630х6850
6300х2670х4180



1.10 Трансформатор элегазовый ОРЭНЦН, ОРЭНДЦН силовой однофазный на напряжение 220 кВ



Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, кВ

Вид, диапазон и
число ступеней регулирования напряжения

Схема и группа соединения обмоток

Вид охлаждения

Масса, т

Длина (L)х ширина (B)
х высота (H), мм
установочная

транспортная

ВН

НН

полная

элегаза

транспортная

ОРЭНЦН-21000/220-У1

63000
(3 фазы по 21000)

230/√3

11-11

РПН в нейтрали ВН
± 10% (± 10 ступеней)

Ун/Д-Д-11-11

НЦ

38,38

0,45

33,1

6180х5122х4382
6198х3605х4382

ОРЭНДЦН-21000/220-У1

63000
(3 фазы по 21000)

230/√3

11-11

РПН в нейтрали ВН
± 10% (± 10 ступеней)

Ун/Д-Д-11-11

НДЦ

39,98

0,438

33,1

6180х5340х5582
6198х3605х4382

2 Трансформаторы класса напряжения 3-35 кВ различного назначения

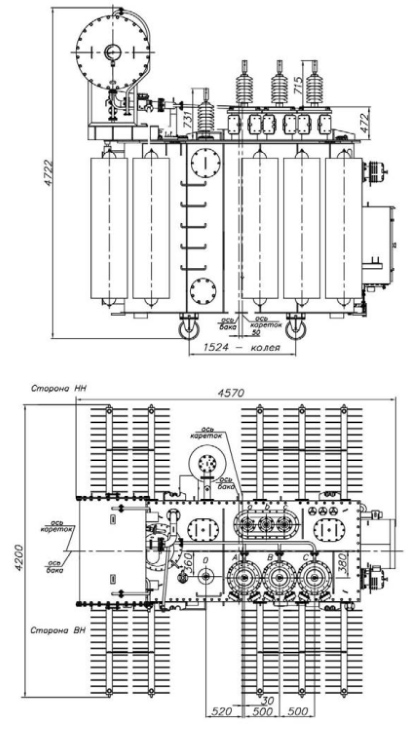

2.1 Трансформаторы трехфазные масляные класса напряжения 15, 20 и 35 кВ для собственных нужд электростанций


Тип

Номинальная
мощность,
МВА

Номинальные напряжения обмоток, кВ

Вид, диапазон и число
ступеней регулирования
напряжения

Схема и группа
соединения обмоток

Масса
(полная / транспортная), т

Масса масла (полная /
для доливки),
т

Габариты - длина х ширина х высота, мм:
установочные транспортные

ВН

НН

ТМНС-10000/35-У1

10

10,5

6,3

РПН в нейтрали ВН
± 12% (± 9 ступеней)

Ун/У-0

27,75 / 21,1

8,425 / 2,1

4260 х 3150 х 4830
3960 х 1862 х 3450

ТДНС-10000/35-У1

10

10,5

6,3

РПН ± 12% (± 9 ступеней)

Д/Д-0

29,532 / 23,345

8,2 / 1,9

4880 х 3008 х 4727
4032 х 1929 х 3550

20,0

РПН ± 12% (± 8 ступеней)

ТДНС-16000/20-У1

16

10,5; 11,0

6,3; 6,6

РПН в нейтрали ВН
± 12% (± 9 ступеней)

Ун/У-0

40,4 / 35,6

11,3 / 2,3

5660 х 3160 х 4725
5350 х 1954 х 3524

10,5

6,3; 6,6

РПН ± 12% (± 9 ступеней)

Д/Д-0

10,5

6,3

РПН ± 12% (± 8 ступеней)

ТДНС-16000/35-У1

16

10,5

6,3

РПН ± 12% (± 8 ступеней)

Д/Д-Д-0-0

40,98/33,72

12,27/2,45

5685х3370х4790
4800х1900х3300

ТРДНС-25000/15-У(ХЛ)1

25

10,5

6,3 - 6,3

РПН ± 12% (± 8 ступеней)

Д/Д-Д-0-0

54,39 / 43,86

15,99 / 2,84

5445 х 4457 х 4920
5220 х 2320 х 3987

10,5; 15,75

РПН ± 12% (± 9 ступеней)

54,27 / 47,42

14,74 / 3,3

5760 х 4580 х 4910
5195 х 2260 х 3740

ТРДНС-25000/35-У(ХЛ)1

25

36,75

6,3 - 6,3

РПН в нейтрали ВН
± 12% (± 9 ступеней)

Ун/Д/Д-11-11

55 / 45

15,3 / 2,7

5720 х 4660 х 5210
5226 х 2200 х 4335

25

18,0

6,3 - 6,3

РПН ± 12% (± 9 ступеней)

Д/Д-Д-0-0

20,0

РПН ± 12% (± 8 ступеней)

ТДТН-25000/35-У1

25

36,75

10,5 / 6,3

РПН в нейтрали ВН
± 12% (± 8 cтупеней)

Ун/Д/Д-11-11

57 / 48,4

13,68 / 3,64

6120 х 4500 х 5050
5350 х 2340 х 4000

ТРДНС-32000/35-У(ХЛ)1*

32

20,0

6,3 - 6,3

РПН на стороне ВН
± 12% (± 9 cтупеней)

Д/Д-Д-0-0

67,3 / 52,98

18,7 / 3,98

7182 х 8186 х 5475
5900 х 2450 х 4010

ТРДНС-40000/20-У1

40

10,5

6,3 - 6,3

РПН на стороне ВН
± 12% (± 10 ступеней)

Д/Д-Д-0-0

77,58 / 66

23 / 4,3

6300 х 4800 х 5500
5700 х 2420 х 4545

ТРДНС-40000/35-У(ХЛ)1

40

20,0

6,3 - 6,3

РПН на стороне ВН
± 12% (± 10 ступеней)

Д/Д-Д-0-0

ТДТН-45000/20-У1

45/ 35 / 21

19

5,6 / 6,6

РПН на стороне ВН
± 10% (± 8 ступеней)

Д/Д/У-0-11

99,41 / 81,4

26,48 / 5,06

7030 х 5340 х 5875
6510 х 2600 х 4280

ТДТН-45000/15-У1

45/ 35 / 21

15

ТРДНС-63000/35-У1

63

36,75

6,3 - 6,3

РПН на стороне ВН
± 12% (± 9 ступеней)

Д/Д-Д-0-0

93,35 / 73,55

23,4 / 5,87

6481 х 5308 х 6080
5721 х 2566 х 4200

ТРДНС-80000/24-У1

80

24

10,5-10,5

РПН в нейтрали ВН
± 12% (± 8 cтупеней)

Ун/Д/Д-11-11
Д/Д-Д-0-0

103,7 / 50,41

24,1 / 6,25

7250 х 5000 х 6290
6900 х 2550 х 3700


* полная масса и размеры приведены с учетом установки системы предупреждения взрывов и пожаров.

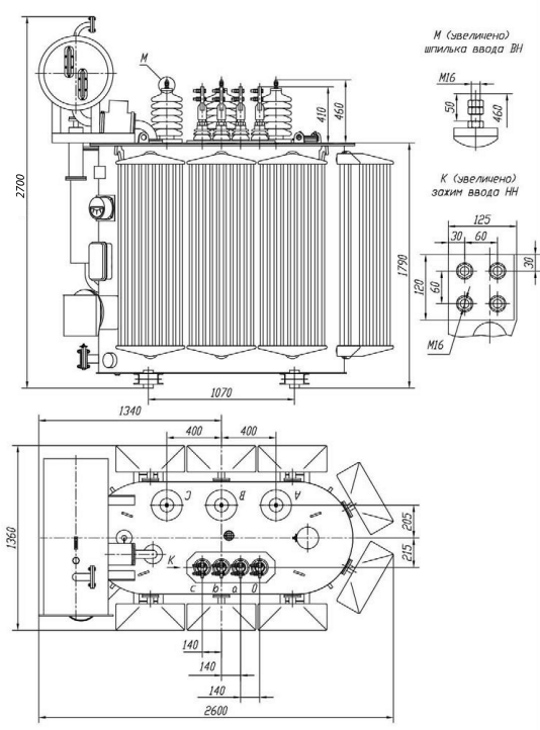

2.2 Трансформаторы трехфазные масляные, переключаемые без возбуждения, класса напряжения 35 кВ


Тип

Материал обмоточного провода

Номинальная мощность,
кВА

Номинальные напряжения обмоток, кВ

Вид и диапазон регулирования напряжения

Схема и группа соединения обмоток

Масса
( полная / масла / транспортная),
кг

Масса масла для доливки,
кг

Габариты - длинах
ширина х высота, мм: установочные транспортные

ВН

НН

ТМ-25/35-У1

медь

25

35

0,4

ПБВ
± 2х2,5%

У/Ун-0

640

-

1100х830х1600

ТМ-100/35-У1

100

У/Ун-0; У/Zн-11; Д/Ун-11

1130

-

1200х870х1900

ТМ-1000/35-У1

1000

10,5

У/Д-11

4150

-

2190х1265х2660

38,5

11,0

ТМ-1600/35-У1

алюминий

1600

35

0,4; 0,69

У/Ун-0

5900

-

2600х1360х2700

3,15; 6,3

У/Д-11

10,5

5745

2625х1495х2715

ТМ-2500/35-У1

2500

3,15; 6,3; 10,5

У/Д-11

7500 / 1800 / 6000

600

2380х2360х2900 2380x1870x2870

ТМ-4000/35-У1

4000

10500 / 3900 / 8900

1300

3600х2430х3320 2920x1800x3290

ТМ-6300/35-У1

6300

6,3;10,5

15400 / 5000 / 13700

1200

3780х2365х3500 3200x1870x3450

ТМ-10000/35-У1

10000

23400 / 7000 / 18740

1850

4300x2860x4180 3550x1800x3300

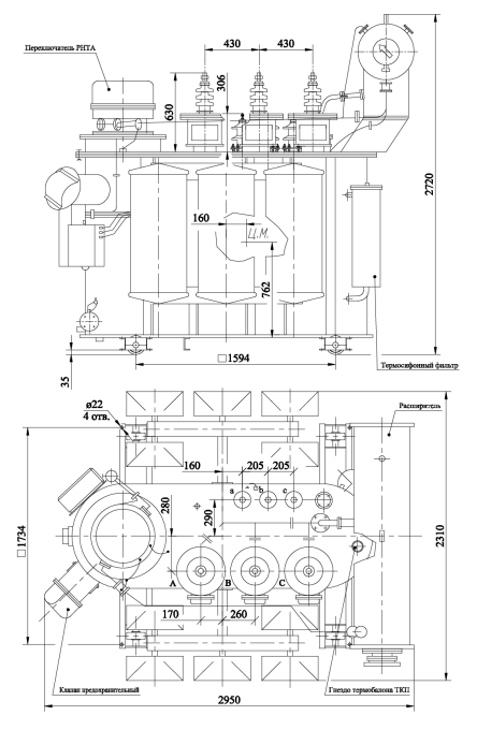

2.3 Трансформаторы трехфазные масляные с регулированием напряжения под нагрузкой класса напряжения 10 и 35 кВ


Тип

Материал обмоточного провода

Номинальная мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон регулирования напряжения

Схема и группа соединения обмоток

Масса
( полная / масла / транспортная),
кг

Масса масла для доливки,

кг

Габариты - длина х
ширина х высота, мм: установочные транспортные

ВН

НН

ТМН-1600/10-У1

медь

1600

10,0

6,3

РПН в нейтрали ВН
± 8 х 1,35%





У/Д-11

6600 / 2200 / 5300

650

2950 х 2310 х 2720
2950 х 2000 х 2720

ТМН-2500/10-У1

2500

РПН в нейтрали ВН
± 8 х 1,4%

8500 / 2300 / 7200

670

3300 х 2310 х 2820
3050 х 2000 х 2770

ТМН-2500/35-У1

2500

35,0

6,3; 11,0

РПН в нейтрали ВН
± 4 х 2,5%

8300 / 2300 / 7000

670

3300 х 2260 х 3000
3050 х 2000 х 2770

ТМН-4000/35-У1

4000

10600 / 2540 / 8500

880

3470 x 2390 x 3130
2850 x 2050 x 3100

ТМН-6300/35-У1

6300

15250 / 3500 / 12310

1140

3660 х 2370 х 3570
3140 x 2000 x 3520

ТМН-1600/35-У1

алюминий

1600

8385 / 2440 / 7025

660

3100 x 2300 x 2840
3100 x 2000 x 2810

ТМН-2500/35-У1
(ХЛ1)

2500

8800 / 2440 / 7500

660

3100 x 2380 x 3100
3100 x 2070 x 3070

ТМН-4000/35-У1
(ХЛ1)

4000

10700 / 3080 / 8550

900

3830 х 2440 х 3440
3850 x 1800 x 3410

ТМН-6300/35-У1

6300

15320 / 3500 / 13170

1150

3950 х 2380 х 3670
3450 x 1900 x 3620

ТМН-10000/35-У1

10000

6,3; 10,5

23500 / 6200 / 18040

2250

4410 x 2750 x 4500
3850 x 2100 x 3330

2.4 Трансформаторы трехфазные масляные с расширителем класса напряжения 6 и 10 кВ (с медными обмотками)

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон
переключения
напряжения

Схема и группа
соединения обмоток

Масса,

кг

Длина х ширина х высота, мм

ВН

НН

ТМ-25/10-УХЛ1

25

6,3; 10,0

0,23; 0,4

ПБВ

± 2 x 2,5%

У/Ун-0

360

980 х 460 х 1260

ТМ-40/10-УХЛ1

40

Д/Ун-11
У/Zн-11

440

980 х 710 х 1260

ТМ-63/10-УХЛ1

63

600

1045 х 670 х 1440

ТМ-100/10-УХЛ1

100

730

1090 х 770 х 1550

ТМ-160/10-УХЛ1

160

910

1150 х 820 х 1580

ТМ-250/10-У1

250

6,0

0,4

У/Ун-0; Ун/Д-11; Д/Ун-11; У/Zн-11

1330

1160 х 980 х 1570

6,3

У/Ун-0; У/Zн-11

10,0

У/Ун-0; Ун/Д-11; У/Zн-11

6,0

0,23

Ун/Д-11

10,0

У/Ун-0; Ун/Д-11

ТМ-400/10-У1

400

6,0; 10,0

0,4

У/Ун-0; Ун/Д-11; Д/Ун-11

1770

1460 х 1120 х 1720

6,3

У/Ун-0; Д/Ун-11; У/Zн-11

6,0; 10,0

0,23

Д/Ун -11

6,0; 10,0; 10,5

Ун/Д-11

ТМ-630/10-У1

630

6,0

0,4

У/Ун-0; Д/Ун-11

2300

1620 х 1150 х 1800

6,3

У/Ун-0; Д/Ун-11; У/Zн-11

10,0

У/Ун-0; Д/Ун-11; Ун/Д-11

6,0; 10,0

0,23

Д/Ун-11; Ун/Д-11

ТМ-1000/10-У1

1000

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

3850

2030 х 1210 х 2610

10,0

0,23

Ун/Д-11

4,4-3,5-2,7

Д/Ун-11

ТМ-1600/10-У1

1600

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

5100

2290 х 1245 х 2800

10,5

0,4

У/Ун-0

10,0; 10,5

0,23 *)

Ун/Д-11

*) Максимальная отбираемая со стороны НН мощность – 1000 кВА

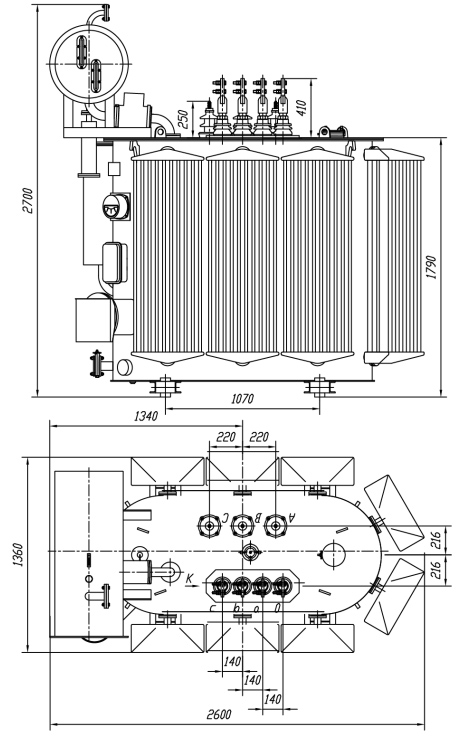

2.5 Трансформаторы трехфазные масляные с расширителем класса напряжения 6 и 10 кВ (с алюминиевыми обмотками)


Тип

Номинальная мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон
регулирования
напряжения

Схема и группа
соединения
обмоток

Масса
( полная / масла / транспортная),
кг

Масса масла
для доливки,
кг

Габариты -
длина x ширина x высота, мм:
установочные
транспортные



ВН

НН



ТМ-25/10-У1

25

6,0;10,0

0,4

ПБВ± 2x2,5%

У/Ун-0; У/Zн-11

310

-

1050x650x1020



ТМ-40/10-У1

40

370

-

1050x760x1060



ТМ-63/10-У1

63

410

-

1050x760x1130



ТМ-100/10-У1

100

620

-

1242x800x1270



ТМ-160/10-У1

160

У/Ун-0; Д/Ун-11

710

-

1242x800x1330



ТМ-250/10-У1

250

6,0;6,3;10,0;10,5

1005

-

1455x820x1465



ТМ-400/10-У1

400

1330

-

1455x820x1725



ТМ-630/10-У1

630

1915

-

1620x940x1725



ТМ-1000/10-У1

1000

2770

-

1790x1080x1955



ТМ-1600/10-У1

1600

6,0;10,0

5900/1900/5900

-

2600x1360x2750



0,69

Д/Ун-11



3,15

У/Д-11



10,0

6,3



ТМ-2500/10-У1

2500

10,0

0,69

Д/Ун-11

7500 / 1800 / 6000

600

2380x2360x2900
2380x1870x2870



3,15;  6,3

У/Д-11



10,5

6,3

Ун/Д-11



ТМ-4000/10-У1

4000

6,0

3,15

У/Д-11

10700 / 3900 / 8000

1200

3650x2530x3400
2970x1800x3370



10,0

3,15;  6,3



ТМ-6300/10-У1

6300

10,0

6,3

У/Д-11

15800 / 5200 / 13200

1200

3820x2450x3575
3250x1870x3525



ТМ-6300/10-ХЛ1

6300

11,0

6,3

Ун/Ун-0



ТМ-7500/10-У1

7500

10,5

6,6

У/У-0

15840 / 5200 / 12930

1200

3820x2440x3555
2800x1865x2740



ТМК-7500/10-У1

7500

12,0

10,5

Д/Д-0

24500 / 7000 / 20500

1600

4010x3260x3010
3200x2200x3330



ТМ-10000/10-У1

10000

10,0; 10,5

6,3

У/Д-11

23440 / 7000 / 18740

1850

4350x2920x4350
3600x1800x2980



ТД-10000/10-У1

10000

10,5

6,3

У/У-0; У/Д-11

25520 / 7580 / 21130

1235

4243x4099x4461
3652x1850x2837



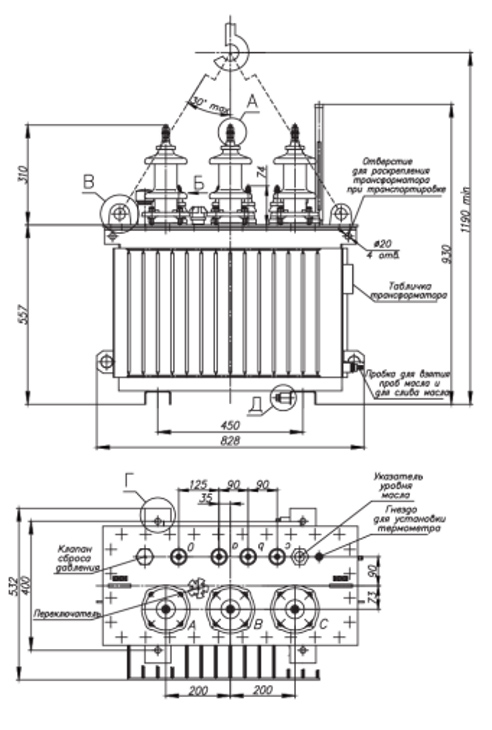

2.6 Общим разделом один рисунок


2.6а Трансформаторы ТМГ трехфазные масляные герметичные класса напряжения 6 и 10 кВ (с медными обмотками)

Тип

Номинальная мощность,
кВА

Номинальные
напряжения обмоток, кВ

Вид и диапазон
регулирования
напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота, мм



ВН

НН

масла

полная



ТМГ-100/10-У1

100

6,0; 10,0

0,4

ПБВ
± 2 х 2,5 %

У/Ун-0

120

575

870 x 730 x 1060



ТМГ-160/10-У1

160

145

780

980 x 760 x 1150



10,0

Д/Ун-11



ТМГ-250/10-У1

250

6,0; 10,0

У/Ун-0

190

1035

1440 x 890 x 1210



6,0

Д/Ун-11



6,0; 10,0

0,23; 0,4

Ун/Д-11



ТМГ-400/10-У1

400

6,0; 10,0

0,4

У/Ун-0; Д/Ун-11; Ун/Д-11

290

1530

1500 x 860 x 1350



6,3

У/Ун-0



ТМГ-630/10-У1

630

10,5; 11,5

0,4

Д/Ун-11

400

2100

1720 x 980 x 1600



6,0; 10,0

У/Ун-0; Д/Ун-11; Ун/Д-11

1720 x 980 x 1540



6,0

0,23

Ун/Д-11



ТМГ-1000/10-У1

1000

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

540

3030

1720 x 1080 x 1795



10,0

6,3

У/Д-11

610

3460



ТМГ-1250/10-У1

1250

6,0; 6,3; 10,0; 10,5

0,69

У/Ун-0; Д/Ун-11

800

3200

1880 x 1120 x 2150







2.6б Трансформаторы ТМГ трехфазные масляные герметичные класса напряжения 6, 10, 20, 35 кВ (с алюминиевыми обмотками)

Тип

Номинальная мощность,
кВА

Номинальные напряжения
обмоток, кВ

Вид и диапазон
регулирования напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм



ВН

НН

масла

полная



ТМГ-25/10-У1

25

6,0; 10,0

0,4

ПБВ
± 2 х 2,5 %

У/Ун-0; У/Zн-11

85

290

780 х 650 х 850



ТМГ-40/10-У1

40

90

350

780 х 752 х 890



ТМГ-63/10-У1

63

95

395

780 х 752 х 960



ТМГ-100/10-У1

100

150

600

1040 x 800 x 1095



10,0

Д/Ун-11



ТМГ-160/10-У1

160

6,0; 10,0

У/Ун-0; Д/Ун-11

150

685

1040 x 800 x 1155



6,3

У/Ун-0



ТМГ-250/10-У1

250

6,0; 6,3; 10,0; 10,5

У/Ун-0; Д/Ун-11

210

975

1370 x 820 x 1250



6,0; 10,0

0,23

Ун/Д-11



6,0; 10,0; 11,0

0,4



ТМГ-400/10-У1

400

6,0; 6,3; 10,0; 10,5

0,4

У/Ун-0; Д/Ун-11

275

1290

1370 x 820 x 1510



6,0; 10,0

0,23

Ун/Д-11



6,0; 6,3; 10,0; 10,5; 11,0

0,4



ТМГ-630/10-У1

630

6,0; 6,3; 10,0; 10,5

0,4

У/Ун-0; Д/Ун-11

410

1890

1515 x 940 x 1550



6,0; 6,3; 10,0; 10,5

0,23

Ун/Д-11

1515 x 940 x 1650



6,0; 10,0

0,4



11,0

0,4

Д/Ун-11



ТМГ-1000/10-У1

1000

6,0; 6,3; 10,0; 10,5

0,4

У/Ун-0; Д/Ун-11

630

2770

1715 x 1080 x 1775



6,0

0,69



11,5

0,4

У/Ун-0



6,0; 10,0

0,23; 0,4

Ун/Д-11

650

2775

1715 х 1080 x 2130



10,5

0,4

Ун/Д-11

650

2775

1715 х 1080 x 2130



ТМГ-1250/10-У1

1250

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

800

3440

1860 x 1100 x 2130



ТМГ-100/20-У1

100

20,0

0,4

У/Ун-0

180

840

1220 x 900 x 1270



ТМГ-160/20-У1

160

У/Ун-0; Д/Ун-11

220

975

1220 x 900 x 1320



ТМГ-250/20-У1

250

165

950

1535 x 920 x 1380



ТМГ-400/20-У1

400

250

1230

1535 x 920 x 1635



ТМГ-630/20-У1

630

680

2350

1710 x 1040 x 1660



ТМГ-1000/20-У1

1000

660

3000

1720 x 1080 x 1840



ТМГ-100/35-У1

100

35,0

У/Ун-0

210

880

1215 x 900 x 1605



ТМГ-160/35-У1

160

220

1020

1215 x 900 x 1640



ТМГ-250/35-У1

250

220

1110

1535 x 920 x 1735



ТМГ-400/35-У1

400

300

1340

1535 x 920 x 2015



ТМГ-630/35-У1

630

У/Ун-0; У/Д-11

760

2520

1710 x 1040 x 2060



ТМГ-1000/35-У1

1000

У/Ун-0; У/Д-11; Ун/Д-11

1000

3550

1770 x 1180 x 2300





2.6в Трансформаторы ТМГ трехфазные масляные герметичные класса напряжения 6 и 10 кВ (с алюминиевыми обмотками, серия с пониженной себестоимостью)

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения обмоток, кВ

Вид и диапазон
регулирования
напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

Масла

Полная

ТМГ-25/10-У1

25

6,0; 10,0

0,4

ПБВ± 2 х 2,5 %

У/Ун-0; У/Zн-11

65

265

828 х 532 х 930

ТМГ-40/10-У1

40

79

317

828 х 532 х 1060

ТМГ-63/10-У1

63

94

386

873 х 534 х 1092

ТМГ-100/10-У1

100

135

559

900 х 672 х 1187

ТМГ-160/10-У1

160

У/Ун-0; Д/Ун-11; У/Zн-11

178

722

990 х 737х 1357

ТМГ-250/10-У1

250

6,0; 6,3; 10,0; 10,5

У/Ун-0; Д/Ун-11

200

926

1305 х 820 х 1320

6,0; 10,0

У/Zн-11

944

ТМГ-400/10-У1

400

6,0; 6,3; 10,0; 10,5

У/Ун-0; Д/Ун-11

275

1235

1375 х 830 х 1480

6,0; 10,0

У/Zн-11

303

1350

1475 х 930 х  1480

ТМГ-630/10-У1

630

6,0; 6,3; 10,0; 10,5

У/Ун-0; Д/Ун-11

465

1917

1675 х 1040 х 1560

ТМГ-1000/10-У1

1000

545

2555

1730 х 1080 х 1735

ТМГ-1250/10-У1

1250

821

3300

1856 х 1112 х 1908

ТМГ-1600/10-У1

1600

1112

4432

2140 х 1278 х 2000



2.6г Трансформаторы ТМГ трехфазные масляные герметичные класса напряжения 6 и 10 кВ (с алюминиевыми обмотками, серия с пониженными потерями)

Тип

Номинальная мощность,
кВА

Номинальные напряжения
обмоток, кВ

Вид и диапазон
регулирования напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота, мм

ВН

НН

Масла

Полная

ТМГ-100/10-У1

100

6,0; 10,0

0,4

ПБВ

± 2 х 2,5 %

У/Ун-0; У/Zн-11

165

620

1045 х 820 х 1175

ТМГ-160/10-У1

160

У/Ун-0; Д/Ун-11

180

780

1100 х 806 х 1185

ТМГ-250/10-У1

250

6,0; 6,3; 10,0; 10,5

215

1000

1350 х 820 х 1375

ТМГ-400/10-У1

400

300

1445

1435 х 845 х 1570

ТМГ-630/10-У1

630

450

2000

1515 х 940 х 1710

ТМГ-1000/10-У1

1000

680

2980

1705 х 1080 х 1835

ТМГ-1250/10-У1

1250

730

3190

1945 х 1140 х 1985





2.6д Трансформаторы ТМГАМ трехфазные масляные герметичные класса 10 кВ с магнитопроводом из аморфной стали

Тип

Номинальная мощность,
кВА

Номинальные напряжения обмоток, кВ

Вид и диапазон регулирования напряжения

Схема и группа соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

Масла

Полная

ТМГАМ-400/10-У1

400

10,0

0,4

ПБВ
± 2 х 2,5 %

Д/Ун-11

460

1965

1740 х 1080 х 1230

ТМГАМ-630/10-У1

630

550

2600

1940 х 1235 х 1300

ТМГАМ-1000/10-У1

1000

700

3486

2208 х 1248 х 1381



2.7 Трансформаторы трехфазные масляные класса напряжения 35 кВ для железнодорожного транспорта

Тип

Номинальная мощность,
кВА

Номинальные напряжения обмоток, кВ

Вид и диапазон
регулирования
напряжения

Схема и группа соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

масла

полная

ТМЖ-25/35-У1

25

27,5

0,4

ПБВ
- 4 х 2,5%

У/Zн-11

-

600

1100 х 830 х 1600

ТМЖ-100/35-У1

100

ПБВ
± 2 х 2,5%

-

1105

1200 х 870 х 1900

ТМГ-25/35-У1

25

У/Ун-0, У/Zн-11

230

660

1005 х 790 х 1520

ТМГ-40/35-У1

40

240

700

1005 х 790 х 1550

ТМГ-63/35-У1

63

260

770

1005 х 790 х 1650

ТМГ-100/35-У1

100

360

1000

1215 x 900 x 1670

ТМГ-160/35-У1

160

370

1100

1215 x 900 x 1740

ТМГ-250/35-У1

250

У/Ун-0

490

1530

1535 x 920 x 1780

ТМГ-400/35-У1

400

580

1840

1535 x 920 x 2150

ТМГ-630/35-У1

630

760

2520

1710 x 1040 x 2060

ТМГ-1000/35-У1

1000

1000

3550

1770 x 1180 x 2300



2.8 Трансформаторы тяговые однофазные масляные класса напряжения 25 кВ для железнодорожного транспорта

Тип

Номинальная мощность,
кВА

Номинальные
напряжения обмоток, В

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

масла

полная

ОНДЦЭ-8000/10

7977

25000

1320

1/1/1/1/1/1-0-0-0-0-0

1480

9680

2545 х 1820 х 2575

ОНДЦЭ-1765/25

1767

25000

1900

1/1/1/1-0-0-0

861

4050

3120 х 1978 х 1000

ОНДЦЭ-4550/25

4550

25000

1260

1/1/1/1-0-0-0

1225

8000

2595 х 1820 х 2537

ОНДЦЭ-5700/25

5700/6585*

25000

1260

1/1/1/1/1/1-0-0-0-0-0

1840

9800

2055 х 1920 х 2420

ОНДЦЭ-6300/25

5590

25000

435

1/1/1/1/1/1-0-0-0-0-0

1230

7700

2595 х 1820 х 2537

ОНДЦЭД-6316/25

5916/6316*

25000

1300

1/1/1/1/1/1/1/1– 0-0-0-0-0-0-0

2350

8660

2930 х 2236 х 1396

ОНДЦЭ-10000/25

7515

25000

930

1/1/1/1/1/1/1/1-0-0-0-0-0-0-0

2040

10500

1995 х 1950 х 2280

ОНДЦЭ-11500/25

10607/11507*

25000

1800

1/1/1/1/1/1/1-0-0-0-0-0-0

3000

15780

3150 х 2500 х 2145

ОНМЦЭР-1600/25

1300

25000

2200

1/1/1/1-0-0-0

700

3020

2970 х 1600 х 1035

ОНМЦЭ-2500/25

2148

25000

680

1/1/1/1/1/1-0-0-0-0-0

990

4240

2935 х 2142 х 1073

* в зимнее время при полностью включенном отоплении.



2.9 Трансформаторы однофазные масляные класса напряжения 6 - 35 кВ различного назначения

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон
регулирования
напряжения

Масса,
кг

Длина х ширина
х высота,
мм

ВН

НН

ОМ-33/35-71-У1

20

35

0,23; 0,4

ПБВ

530

840 х 885 х 1190

ОМ-66/35-71-У1

50

0,23; 0,38

ПБВ
± 2 х 2,5%

680

900 х 950 х 1190

ОМ-66/35-71-Т1

45

0,4

ОМ-66/20-71-У1

50-40-50

22,0-16,5-11,0

0,38; 0,5

ПБВ

655

900 х 950 х 1190

ОМ-66/20-71-Т1

0,38; 0,44

ОМ-1,25/10-УХЛ1

1,25

6; 10

0,23

ПБВ
± 2 х 2,5 %

49

505 х 300 х 570

ОМ-4/10-УХЛ1

4

0,23

ПБВ
+2 х 2,5 %, - 2 х 5 %

97

410 х 600 х 480

ОМ-10/10-УХЛ1

10

0,23; 0,4

150

470 х 630 х 580

ОМ-25/10-У1

25

6

0,23

Регулирования напряжения нет

270

910 х 500 х 1100

ОМ-5/10-У1

5

6

0,23

ПБВ
± 2 х 2,5 %

140

545 х 630 х 700



2.10 Трансформаторы силовые трехфазные масляные для питания погружных электронасосов добычи нефти

Тип

Номинальная мощность,
кВА

Номинальные
напряжения обмоток, В

Вид и диапазон
регулирования напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота, мм

первичной

вторичной

ТМПН-63/1-УХЛ1

63

380

856

ПБВ; 10 ступеней

Ун/У-0

600

1045 х 570 х 1440

ТМПН-100/3-УХЛ1

100

1170

ПБВ; 5 ступеней

760

1090 х 770 х 1550

1610

1980

ТМПНГ-1000/10-УХЛ1

1095

6000

3510

отвод 0,4 кВ

ПБВ; 10 ступеней

У/Ун-0

3650

1900 х 1185 х 1995





2.11 Трансформаторы однофазные испытательные

Тип

Типовая мощность, кВА

Номинальные напряжения обмоток, В

Масса,
кг

Длина х ширина х высота,
мм

первичной

вторичной

ИОМ-7/12-У3(Т3)

12

220

2х7000

128

524 х 344 х 710

ОМ-33/35-71-У3(Т3)

20-10-5-2,78-1,39

200; 380

36000-18000-9000-5000-2500

530

840 х 885 х 1190

ОМ-66/35-71-У3

115-69-45

550-330-220

4700

750

900 х 950 х 1350

ИОМ-100/25-У3(Т3)

25

200; 350

100000

505

760 х 900 х 1360

ИОМ-100/100-У3(Т3)

100(85)

200; 350

100000

990

835 х 970 х 1815



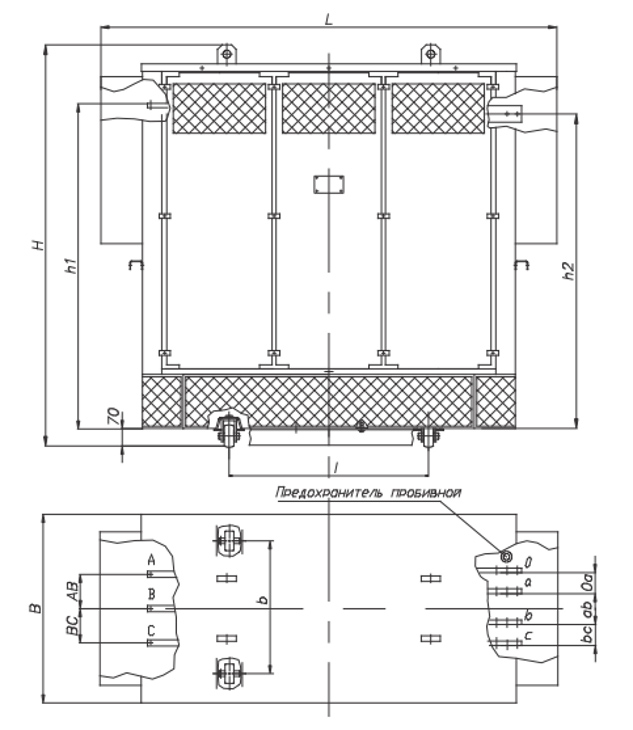

2.12 Трансформаторы трехфазные сухие, в т.ч. повышенной пожаробезопасности, класса напряжения 6 - 20 кВ, в т.ч для собственных нужд подстанций


Тип

Номинальная мощность,
кВА

Номинальные
напряжения обмоток, кВ

Вид и диапазон
регулирования напряжения

Схема и группа соединения
обмоток

Uк, %

Масса,
кг

Длина х ширина х высота, мм

ВН

НН

ТСЗФ-100/10-У3

100

6,0; 6,3; 10,0; 10,5

0,4; 0,23

ПБВ

± 2 х 2,5%

Д/Ун-11

6

950

1760 х 780 х 1450

ТСЗФ-160/10-У3

160

1000

1770 х 790 х 1460

ТСЗФ-250/10-У3

250

1325

1810 х 780 х 1550

ТСЗ-250/10-У3

250

10,0

0,23

5,5

1750

1825 х 925 х 1692

ТСЗФ-400/10-У3

400

6,0; 6,3; 10,0; 10,5

0,4; 0,23

6

1870

1940 х 820 х 1660

ТСЗФ-630/10-У3

630

0,4

2470

2110 х 870 х 1780

10,5

0,23

ТСЗФС-630/10-У3

630

10,0

0,4

8

2520

2110 х 870 х 1780

ТСЗ-630/15-У3

630

13,8

0,4

3295

2274 х 1420 х 2100

ТСЗ-630/10-У3

630

6,0; 6,3; 10,0; 10,5

0,4

У/Ун-0; Д/Ун-11

6

2075

2100 х 870 х 2010

ТСЗФ-1000/10-У3

1000

3185

2210 х 910 х 1860

ТСЗФС-1000/10-У3

1000

6,0; 6,3; 10,0

8

3350

2210 х 910 х 2330

ТСЗФС-1000/10-Т3

6,3

Д/Ун-11

ТСЗ-1000/10-У3

1000

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

6

3200

2620 х 1100 х 2370

ТСЗ-1000/10-УХЛ4

1000

10,0

0,4

Д/Ун-11

5,5

3400

2115 х 1060 х 1945

ТСЗС-1000/6-У3

1000

6,3

0,4

8

3200

2107 х 1100 х 2172

ТСЗС-1000/10-У3

1000

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

3320

2210 х 910 х 2330

ТСЗФ-1250/10-У3

1250

10,5

0,4

Д/Ун-11

6

4464

2220 х 1050 х 2365

ТСЗФ-1600/10-У3

1600

6,0; 6,3; 10,0; 10,5

0,4; 0,69

У/Ун-0; Д/Ун-11

4900

2620 х 1105 х 2365

ТСЗ-1600/10-У3

0,4

4500

2620 х 1110 х 2610

ТСЗФС-1600/10-У3

1600

3,15

0,4

У/Ун-0

8

4810

2020 х 1020 х 2580

ТСЗУ-2500/10-У3

2500

10

0,4

Д/Ун-11

7850

3066 х 1476 х 2850

ТСЗФ-630/20-У3

630

20

3045

2450 х 1155 х 2360

ТСЗФ-1000/20-У3

1000

3700

2620 х 1185 х 2540

ТСЗФ-1600/20-У3

1600

5113

2810 х 1245 х 2560



2.13 Трансформаторы трехфазные сухие класса напряжения 6 и 10 кВ с классом нагревостойкости изоляции «H» для передвижных КТП

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон
регулирования напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота, мм

ВН

НН

ТСЗПП-25/6-УХЛ1

25

6,0

0,23; 0,4

ПБВ ± 5%
в обмотке ВН

У/Ун-0

440

1136 х 865 х 925

ТСЗПП-40/6-УХЛ1

40

540

1136 х 865 х 925

ТСЗПП-63/6-УХЛ1

63

650

1136 х 890 х 925

ТСЗПП-100/6-УХЛ1

100

954

1640 х 740 х 1240

ТСЗПП-250/6-УХЛ1

250

1710

1835 х 910 х 1485

ТСЗПП-400/6-УХЛ1

400

2220

2100 х 920 х 1610

ТСЗПП-630/6-УХЛ1

630

3050

2170 х 980 х 1790

ТСЗПП-25/10-УХЛ1

25

10,0

540

1135 х 930 х 925

ТСЗПП-40/10-УХЛ1

40

650

1135 х 865 х 935

ТСЗПП-63/10-УХЛ1

63

870

1640 х 800 х 1240

ТСЗПП-100/10-УХЛ1

100

1250

1970 х 835 х 1385

ТСЗПП-250/10-УХЛ1

250

2220

2225 х 1025 х 1625



2.14 Трансформаторы трехфазные сухие класса напряжения 6 и 10 кВ с классом нагревостойкости изоляции «H» для экскаваторов

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Вид и диапазон
регулирования
напряжения

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

ТСЗЭ-100/6-УХЛ1
ТСЗЭ-100/10-УХЛ1

100

6,0
10,0

0,23; 0,4

ПБВ ± 5%
в обмотке ВН

У/Ун-0

1070
1360

1940 х 820 х 1250
2225 х 870 х 1385

ТСЗЭ-250/6-УХЛ1
ТСЗЭ-250/10-УХЛ1

250

6,0
10,0

0,4
0,23; 0,4

1825
2360

2225 х 910 х 1495
2500 х 1025 х 1630

ТСЗЭ-400/6-УХЛ1

400

6,0

0,4

2305

2345 х 920 х 1625

ТСЗЭ-630/6-УХЛ1

630

3160

2425 х 980 х 1800



2.15 Трансформаторы трехфазные сухие, переключаемые без возбуждения, класса напряжения 6 и 10 кВ сейсмоустойчивые

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

ТСЗКУ-400/10-УХЛ4

400

10±5%;
6±5%

0,23; 0,4

У/Ун-0; Д/Ун-11

2200

1640 х 860 х 1625

ТСЗКУ-400/10-У3

1670 х 1120 х 1350

ТСЗКУ-630/10- УХЛ4

630

0,4

У/Ун-0; Д/Ун-11

3000

1700 х 900 х 1775

ТСЗКУ-630/10-У3

1730 х 900 х 1460

2.16 Трансформаторы трехфазные сухие класса напряжения 6 и 10 кВ для питания собственных нужд шкафов КРУ

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

ТСКС-40(145)/10-У3

38

6

0,23 или 0,4

У/Ун-0

370

695 х 290 х 705

6,3

10

10,5

0,23

10,5 *)

0,4

У/Ун-0 **)

*) Допускаются по согласованию исполнения с напряжениями: ВН-6,9; 11,0; 11,5 кВ и НН - 0,24; 0,40; 0,415; 0,44 кВ.
**) Допускается в обоснованных случаях по согласованию сторон Д/Ун-11.

2.17 Трансформаторы трехфазные сухие для защиты электросетей промышленных предприятий (для заземления нейтрали).

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, кВ

Схема и группа
соединения
обмоток

Масса,

кг

Длина х ширина х высота, мм

ВН

НН *)

ТСН3-63/10-У3(Т3)

63

10,0; 6,3

0,23; 0,4; 0,66

Ун/Д-11

505

985 х 500 х 825

*) Линейные концы НН не выводятся. Напряжение НН может отличаться от указанного.

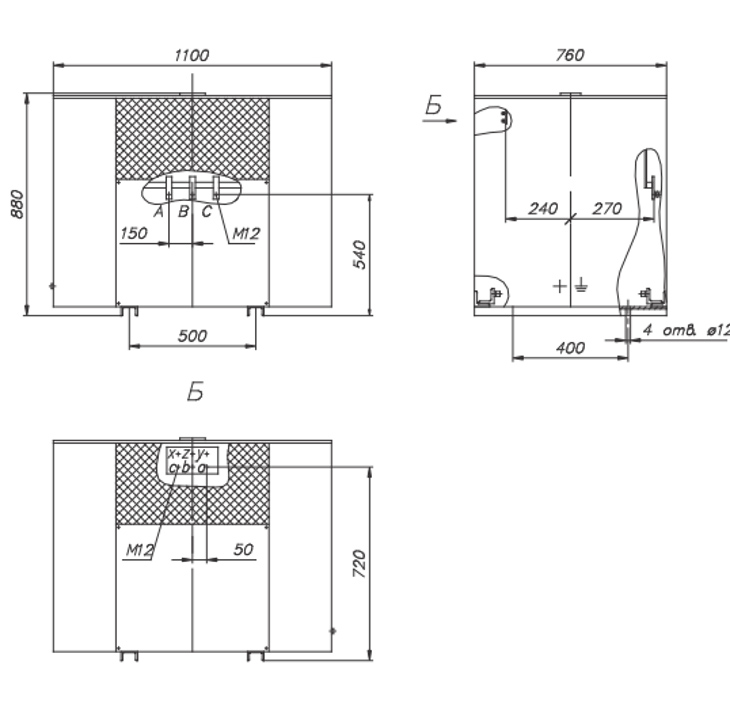

2.18 Трансформаторы трехфазные сухие, переключаемые без возбуждения, класса нагревостойкости изоляции «H» для питания электрооборудования метрополитена


Тип

Номинальная
мощность,
кВА

Номинальные напряжения обмоток, В

Схема и группа
соединения
обмоток *)

Масса, кг

Длина х ширина х высота, мм

ВН

НН соединение

Ун

Д

ТСЗК-63/10-УХЛ4

63

10500 ± 5%

400

230

У/Ун-0; У/Д-11

570

1100 х 760 х 880

6300 ± 5%

10500 ± 5%

230

133

6300 ± 5%

*) В обмотке НН предусматривается переключение со схемы Ун на схему Д.

2.19 Трансформаторы трехфазные сухие повышающие класса нагревостойкости «H» двухобмоточные 380/1000-1700-3000 В и трехобмоточные 380/865-1700-3000 В

Тип

Номинальная мощность, кВА
при напряжениях:

Схема и группа
соединения
обмоток ВН/НН

Масса,
кг

Длина х ширина х высота,
мм

380/3000 В

380/1700 В

380/1000 *)
380/865 **) В

ТСЗ-40/3-79-У3

40

40

30 *)

У/Д-11; Д/Д-0; Д/У-11 *)

350

835 х 470 х 775

ТСЗТ-40/3-82-У3

40

23

11,5 **)

Д/Д-0; Д/У-11; Д/У-11 **)

325

835 х 470 х 775

2.20 Трансформаторы однофазные сухие и масляные модуляционные класса напряжения 10 - 35 кВ для питания радиотехнических установок

Тип

Типовая
мощность, кВА

Номинальное
напряжение
обмоток,
В

Индуктивность рассеяния
всей первичной обмотки, Гн

Индуктивность рассеяния
половины первичной
обмотки при замкнутой
второй половине, Гн

Индуктивность холостого
хода первичной обмотки, Гн

Масса,
т

Длина х ширина х высота,
мм

а) сухие

ОС-375/15-72-У3

375

2х6400/2х3600/2х900

не более 0,042

не более 0,012

не менее 50

1,56

1400 х 790 х 1392

ОС-375/15-72-Т3

не более 0,035

не более 0,01

не менее 50

2,033

1390 х 702 х 1771

б) масляные

ОМА-210/10-73-У3

210

2х5300/240

не более 0,03

-

не менее 55

1,282

1450 х 990 х 1819

ОМТМ-2500/35-70-У1(Т1)

2500

2х4375/2х3535/2х350
2х6100/2х3540/2х435

не более 0,004
не более 0,006

не более 0,002
не более 0,003

не менее 25
не менее 40

8,687

2620 х 1270 х 3750

ОМС-3300/35-73-У3

3300

2х4000/500
2х8000/1000
2х3000/500

не более 0,009
не более 0,0035
не более 0,0005

-

не менее 6,5
не менее 25
не менее 3,5

11,834

2710 х 1320 х 4410

ОММ-6667/35-84-У1(Т1)

6667

2х4625/2х3750
2х6400/2х3765
2х7900/2х4264

не более 0,003

-

не менее 30
не менее 20
не менее 30

12,0

2214 х 1756 х 3761

ОММ-6667/20-84-У1(T1)

6667

2х7400/2х4205

не более 0,00135

не более 0,0004

не менее 15

13,15

2214 х 1756 х 3761

2.21а Трансформаторы однофазные сухие различного назначения

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения, В

Масса,
кг

Длина х ширина х высота,
мм

первичное

вторичное

ОСВМ-4,0-ОМ5

4,0

220

2500

35

245 х 185 х 270

ОСЗМ-6,3-ОМ5

4,5

380

1000-800

60

420 х 300 х 420

ОСЗМ-10-ОМ5

7,5

380

1600-1200

90

450 х 300 х 450

ОСЗМ-16-ОМ5

6,3

6000; 10000

230

125

370 х 450 х 550

ОСЗМ-16-ОМ5

6,3

220

6000; 10000

125

370 х 450 х 550

ОСН-1-УХЛ4 *)

1,0

220

6000

12

185 х 170 х 145

ОСН-1-УХЛ3 *)

1,0

3000; 6000

220

12

170 х 160 х 185

ОСН-2,5-УХЛ3 *)

2,5

220

3000; 6000; 12000

35

245 х 185 х 270

ОСН-2,5-УХЛ4 *)

2,5

220

3000

26,4

317 х 236 х 166

2.21б Трансформаторы трехфазные сухие различного назначения

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения, В

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

первичное

вторичное

ТСЛ-4,0-УХЛ3

2,0

6000; 10000

230

У/Ун

46

370 х 310 х 400

3,0

380

3000

У/Ун

50

ТСЗМ-10-ОМ5

7,0

380

6400

У/У

80

480 х 300 х 440

ТСЗМ-16-ОМ5

13,0

380

3000

У/Ун

110

550 х 300 х 460

*) По согласованию сторон допускается изготовление изделий с другими сочетаниями напряжений.

2.22 Трансформаторы трехфазные сухие класса напряжения 10 кВ преобразовательные для тяговых подстанций городского транспорта


Тип

Мощность сетевой
обмотки,
кВА

Номинальные напряжения обмоток

Ток

преобра-зователя,
А

Вид и диапазон
регулирования напряжения

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

сетевой,
кВ

вентильной,
В

преобразователя,
В

ТСЗП-630/10-ГТ-У3

537

6,0; 6,3; 10,0; 10,5

475

600

800



ПБВ

±2 х 2,5%

У/Д-11

2500

2150х1370х2190

ТСЗП-1000/10-ГТ-У3

839

1250

3220

ТСЗП-1600/10-ГТ-У3

1342

2000

5200

2000х1300х2100

ТСЗПУ-1000/10-ГТ-У3

692

6,0; 10,0

980

1000

У/Унр-Унр-0-6

3650

2260х1200х2020

ТСЗПУ-2000/10-ГТ-У3

1385

6,0; 6,3; 10,0

979

2000

6200

2810х1300х2640

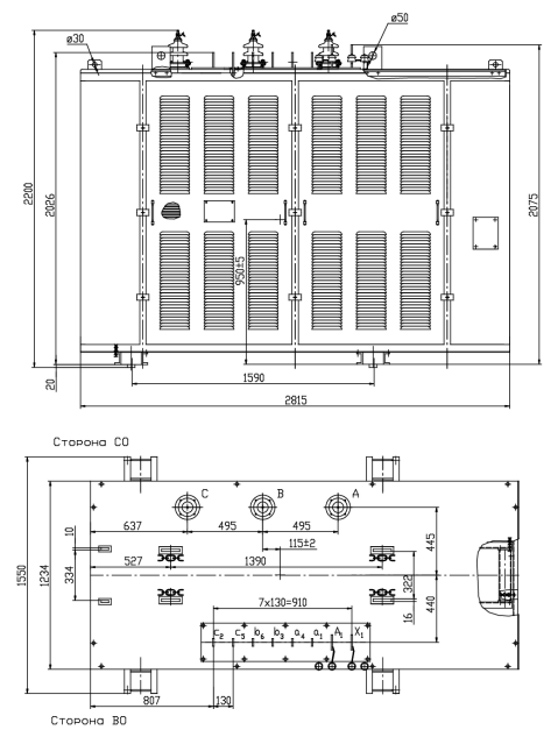

ТСЗПУ-3000/10-ГТ-У3

2080

6,3; 10,0

979

3000

7410

2815х1550х2200

ТСЗПУ-3150/10-ГТ-У3

2181

6,3; 10,0

980

3150

7870

3000х1500х2500

ТРСЗПУ-1000/10-ГТ-У3

839

6,0; 6,3; 10,0; 10,5

475

1250

У/Д/У-11-0

3600

2370х1360х1980

ТРСЗПУ-1600/10-ГТ-У3

1343

2000

5225

2660х1360х2330

ТРСЗП-4000/10-У3

4040

6,3

ВОу - 567

ВОд - 573

2 х 2750

Д /Д /У -0-11

11545

2990х1470х2947

ТСЗП-1600/10-М-У3

1482

6,3; 10,5

655

825

1600

У/Д-11

5500

2120х1070х2305

ТСЗП-2000/10-М-У3

1845

10,0

653

2000

5200

2500х1500х2500

ТСЗП-2500/10-М-У3

2500

10,5

657

2500

У/Д-11

6000

2580х1240х2800

ТСЗП-2500/20-М-У3

2500

20,0

657

2500

У/Д-11

8000

3200х1300х2900

ТСЗВ-1600/10-У3

1426

6,3

500

-

-

-

У/Д-11

5015

1964х1140х2180

ТСЗВ-2000/10-У3

1760

10,5

616

-

-

-

У/Д-11

5695

2025х1234х2295

2.23 Трансформаторы трехфазные сухие класса напряжения 1 кВ (без регулирования напряжения)

Тип

Номинальная
мощность,
кВА

Номинальные
напряжения
обмоток, В

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
мм

ВН

НН

ТСЗФ-250/1-УЗ

250

380

230 (400)

Ун/Д-11 (Ун/Ун-0)

1260

1270 x 855 x 1635

660

400

У/Ун-0

1250

1270 x 855 x 1540

ТСЗФ-300/1-УЗ

300

480

380

Д/Ун-11

1605

1440 х 900 х 1695

ТСЗФ-400/1-УЗ

400

660

400

У/Ун-0

1740

1440 x 900 x 1695

3. Измерительные трансформаторы класса напряжения 6 - 750 кВ

3.1 Трансформаторы напряжения однофазные каскадные масляные трех- и четырехобмоточные на напряжение 110-330 кВ для открытых стационарных установок

Тип

Номинальные
напряжения
обмоток, кВ

Номинальная мощность
вторичных обмоток
в классах точности, ВА

Предельная
мощность,
 ВА

Масса, кг

Длина х ширина
х высота, мм

обмотка ВН

обмотки НН

основная I

основная
II

дополни-
тельная

основная I

основная II

дополни-
тельная

0,2

0,2

0,5

1

3

3Р

НКФ-110-06У1 (ХЛ1, Т1)*

110:√3

0,1:√3

0,1:√3

0,1

100*

100

200

400

500

600

2000

660

705 х 645 х 1825

НКФ-110-57У1 (ХЛ1, Т1)

110:√3

-

0,1:√3

0,1

-

200

400

600

1200

600

2000

630

622 х 632 х 1790

НКФ-220-06У1 (ХЛ1, Т1)**

220:√3

0,1:√3

0,1:√3

0,1

100**

100

200

400

500

600

2000

1437

705 х 645 х 3525

НКФ-220-58У1 (ХЛ1, Т1)

220:√3

-

0,1:√3

0,1

-

200

400

600

1200

600

2000

1335

622 х 632 х 3595

НКФ-330-73У1

330:√3

-

0,1:√3

0,1

-

200

400

600

1200

600

2000

2125

622 х 632 х 5400

*) Класс точности 0,2 обмотки основной I гарантируется при одновременной нагрузке обмоток основной I до 100 ВА и основной II до 400 ВА.
**) Класс точности 0,2 обмотки основной I гарантируется при одновременной нагрузке обмоток основной I до 100 ВА и основной II до 250 ВА.

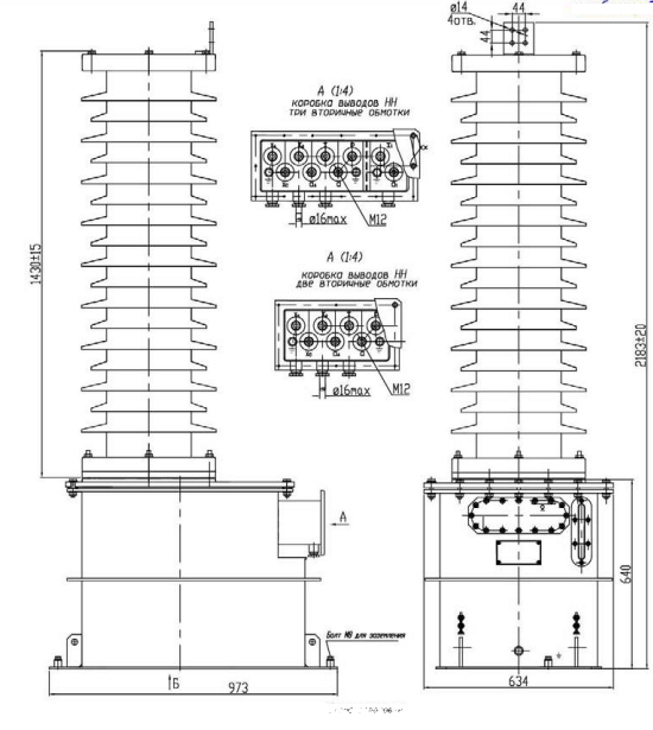

3.2 Трансформаторы напряжения емкостные трех- и четырехобмоточные на напряжение 110-750 кВ для открытых стационарных установок


Тип

Номинальные
напряжения
обмоток, кВ

Номинальная мощность
вторичных обмоток в
классах точности, ВА

Предельная
мощность,
ВА

Масса,

кг

Длина х ширина

х высота, мм

обмотка ВН

обмотки НН

основная I

основная II

дополни-

тельная

основные

I и II

дополни-

тельная

0,2

0,5

1

3

0,2

3Р

НДЕ-М-110У1 (ХЛ1, Т1)

110:√3

0,1:√3

0,1

120

200

400

800

30

600

1500

935

490 х 913 х 2183

НДЕ-М-220У1 (ХЛ1, Т1)

220:√3

0,1:√3

0,1

120

200

400

800

30

600

1500

1265

490 х 913 х 3640

НДЕ-М-500У1

500:√3

0,1:√3

0,1

150

300

500

1000

50

600

1600

1425

490 х 913 х 5500

НДЕ-М-750У1

750:√3

0,1:√3

0,1

150

300

500

1000

50

600

1600

1853

490 х 913 х 7970

3.3а Трансформаторы напряжения однофазные масляные двух – и трехобмоточные на напряжение 6 – 35 кВ



Тип

Номинальные
напряжения
обмоток, кВ

Номинальная мощность
вторичных обмоток
в классах точности, ВА

Предельная
 мощность, ВА

Масса, кг

Длина х ширина
х высота, мм

обмотка
ВН

обмотка НН

основная

дополни-
тельная

основная

дополни-
тельная

0,2

0,5

1

3

3Р

ЗНОМ-15-63М У2 (Т2)

6:√3; 6,3:√3;
6,6:√3

0,1:√3

0,1:3

-

50

75

200

200

400

64

600 х 600 х 675

10:√3; 10,5:√3;
11:√3; 13,8:√3;
15:√3; 15,75:√3

0,1:√3

0,1:3

60

90

150

300

300

640

ЗНОМ-20-63 У2 (Т2)

18:√3; 20:√3

0,1:√3

0,1:3

-

75

150

300

300

630

85

600 х 600 х 894

ЗНОМ-24-69 У2

24:√3

0,1:√3

0,1:3

-

150

250

600

400

1000

110

750 х 750 х 894

ЗНОМ-35-65 У1 (Т1)

27,5

0,1

0,127

-

150

250

600

400

1000

82

495 х 377 х 955

33:√3; 35:√3

0,1:√3

0,1:3

-

НОМ-6-77 УХЛ4 (О4)

3; 3,15

0,1

-

-

30

50

150

-

250

23 (24)

271 х 261 х 403
(320 х 261 х 403)

6; 6,3; 6,6

0,1

-

-

50

75

200

-

400

НОМ-10-66 У2 (Т2)

10; 10,5; 11

0,1

-

-

75

150

300

-

630

31 (32)

324 х 324 х 478
(360 х 324 х 478)

НОМ-15-77 УХЛ4 (О4)

13,8; 15;
15,75; 18

0,1

-

-

75

150

300

-

630

76 (77)

591 х 287 х 662
(591 х 336 х 662)

НОМ-35-66 У1 (Т1)

20; 35

0,1

-

-

150

250

600

-

1000

92

600 х 495 х 890



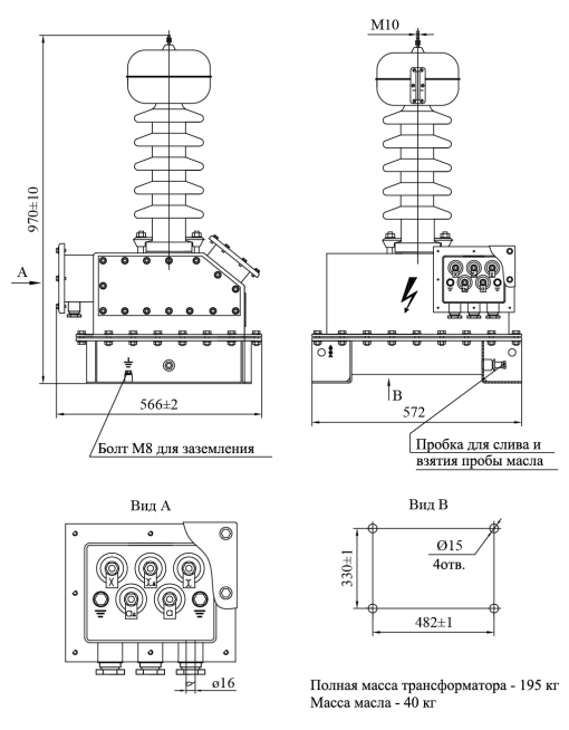

3.3б Трансформаторы напряжения однофазные масляные трехобмоточные на напряжение 35 кВ класса точности 0,1


с двумя вторичными обмотками

Тип

Номинальное
напряжение, кВ

Мощность вторичных
обмоток в классах
точности, ВА

Мощность
предельная,
ВА

Масса, кг

Длина х ширина
х высота,
 мм

обмотка ВН

обмотка НН

основной

дополни-
тельной

основной

дополнительной

0,1

0,2

0,5

1,0

3,0

3 Р

ЗНОМ-35-07У1
(Т1;ХЛ1)

35:√3

0,1:√3

0,1:3

150

250

600

800

1200

600

2000

195

566 х 572 х 970

с тремя вторичными обмотками

Тип

Режимы
работы

Номинальное
напряжение, кВ

Мощность вторичных
 обмоток в классах
точности, ВА

Мощность
предельная, ВА

Масса, кг

Длина х ширина
х высота,
 мм

обмотка ВН

обмотка НН

основной
I

основной II

дополн.

основной I

основной
II

дополн.

0,1

0,2

0,5

1,0

3,0

0,2

0,5

1,0

3 Р

ЗНОМ-35-07У1
(Т1;ХЛ1)

I

35:√3

0,1:√3

0,1:√3

0,1:3

50

-

-

-

-

100

-

-

600

2000

195

566 х 572 х 970

II

-

100

-

-

-

100

150

-

600

III

-

-

200

-

-

-

300

400

600



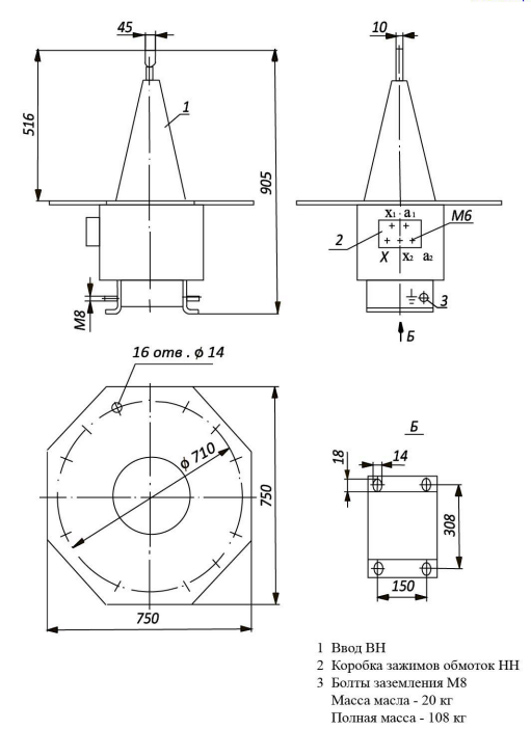

3.4 Трансформаторы однофазные масляные трехобмоточные для комплектации измерительных трансформаторов напряжения внутренней установки серии ЗНОМ




Тип

Номинальные
напряжения
обмоток, В

Номинальная мощность
вторичных обмоток,
ВА

Предельная
мощность,
ВА

Масса, кг

Длина х ширина х высота,
 мм

обмотка ВН

обмотки НН

основной

дополни-
тельной

основная

дополни-
тельная

ЗОМ-1/15-63У2 (Т2)

6000:√3; 10500:√3;
11000:√3; 13800:√3;
15750:√3

100:√3

100

75

850

925

62

600 х 600 х 675

ЗОМ-1/20-63У2 (Т2)

18000:√3; 20000:√3

100:√3

100

75

850

925

85

600 х 600 х 894

ЗОМ-1/24-69У1

24000:√3

100:√3

100

75

850

925

108

750 х 750 х 905

ЗОМ-1/35-72У1 (Т1)

35000:√3

100:√3

100

75

850

925

108

750 х 750 х 905



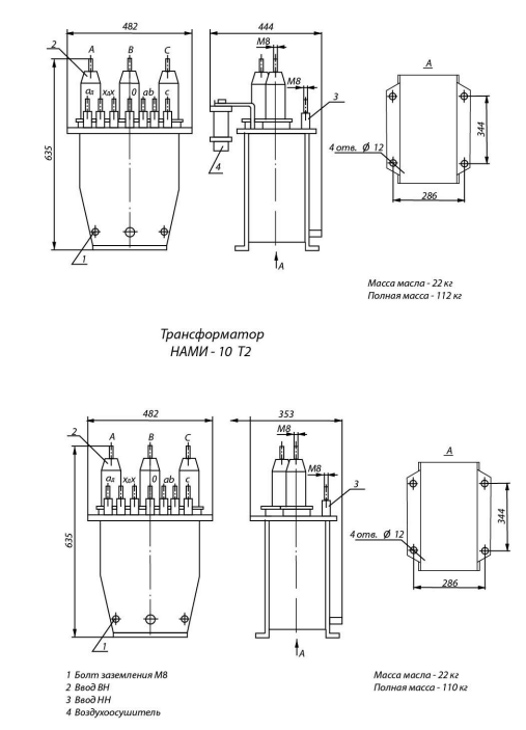

3.5 Трансформаторы напряжения трехфазные антирезонансные трехобмоточные на напряжение 6 и 10 кВ


Тип

Номинальные напряжения обмоток, В

Класс точности
в номинальном
режиме

Мощность вторичных обмоток, ВА

Масса,
кг

Длина х ширина х высота, мм

обмотка ВН

обмотки НН

основной

дополнительной

основная

дополнительная

НАМИ-10-У2

6000; 10000

100

100:√3

0,2

75

30

110

482 х 353 х 635

НАМИ-10-ХЛ2

6000; 10000

100

100:√3

0,2

75

30

110

482 х 353 х 635

НАМИ-10-Т2

6000; 10000

100

100:√3

0,2

75

30

112

482 х 444 х 635



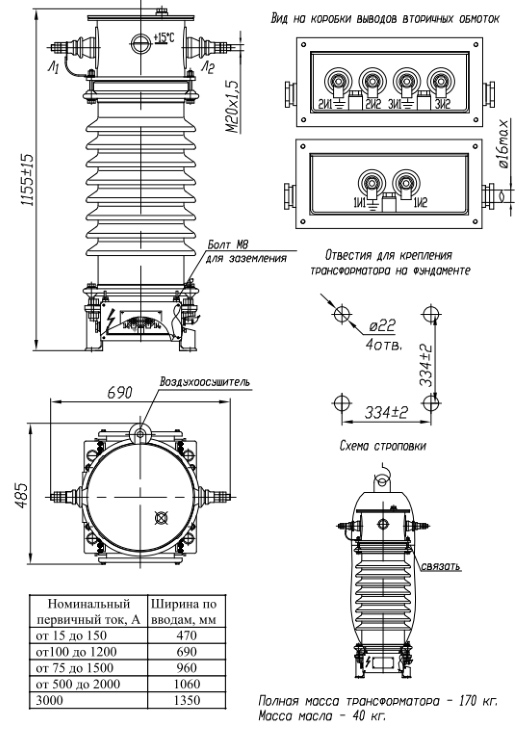

3.6 Трансформаторы тока на напряжения 35-110 кВ


Тип

Номинальное напряжение, кВ

Номинальный первичный ток, А

Номинальный вторичный ток, А

Число вторичных обмоток

Номинальная мощность вторичных обмоток в классах точности, ВА

Масса, кг

Ширина по вводам / основание /высота,
мм

0,2S

0,2

0,5S

0,5

5Р

10Р

ТФМ-35-II-У1

35

15; 30; 50;
75; 150

1; 5

3

20

20

20

20

-

20

170

470/380 х 395/1145

100; 150; 200; 300; 400; 600; 1200

30

30

20

20

690/380 х 395/1145

750; 1500

960/380 х 395/1145

500; 1000; 2000

1060/380 х 395/1145

3000

270

1350/380 х 395/1180

ТФМ-35-II-1-У1

35

600; 1200

1; 5

3

от 10 до 40

от 10 до 40

240

1050/564 х 450/1650

750; 1500

800

1000; 2000

3000

4000

ТФМ-110-II-У1

110

100; 150; 200; 300; 400; 600; 1200

1; 5

4

20

30

30

30

30

30

630

1295/622 х 622/1730

750; 1500

40

40

500; 1000; 2000

ТФМ-110-II-1-У1

110

100; 150; 200; 300; 400; 600; 1200

1; 5

5

20

30

30

30

30

30

630

1295/622 х 622/1730

750; 1500

40

40

ДТФ-35-У1*)

35

2 х 100

2 х 2,5

3

20

165

470/380 х 395/1265



4 Преобразовательные трансформаторы класса напряжения 0,5 кВ

4.1 Трансформаторы трехфазные сухие для внутренней установки, переключаемые без возбуждения, для питания тиристорных преобразователей

Тип

Номинальная
мощность,
кВА

Номинальные напряжения обмоток, В

Масса,
кг

Длина х ширина х высота,
мм

сетевой обмотки,
соединенной в Д

вентильной обмотки,
соединенной в У

ТСП-10/0,7-УХЛ4 (04)

7,3

380; 400; 500; 660

205

85

625 х 305 х 325

ТСП-16/0,7-УХЛ4 (04)

14,6

380; 400; 500; 660

410

120

625 х 305 х 395

205

ТСП-25/0,7-УХЛ4 (04)

29,1

380; 400; 500; 660

410; 205

160

645 х 355 х 515

32,7

380

230

ТСП-63/0,7-УХЛ4 (04)

58,0

380; 400; 500; 660

410

270

745 х 405 х 645

205

ТСП-100/0,7-УХЛ4 (04)

93

380; 400; 660

205

405

865 х 405 х 680

ТСП-125/0,7-УХЛ4 (04)

117

380; 400; 660

410

450

865 х 405 х 730

ТСЗП-10/0,7-УХЛ4 (04)

7,3

380; 400; 500; 660

205

100

665 х 400 х 360

ТСЗП-16/0,7-УХЛ4 (04)

14,6

380; 400; 500; 660

410

135

665 х 400 х 430

205

ТСЗП-25/0,7-УХЛ4 (04)

29,1

380; 400; 500; 660

410

175

685 х 410 х 550

205

ТСЗП-25/0,7-УХЛ4 **)

29,1

380

102,5-60

185

685 х 410 х 550

ТСЗПС-25/0,7-УХЛ4

29,1

380

230

185

685 х 410 х 550

ТСЗП-63/0,7-УХЛ4 (04)

58,0

380; 400; 500; 660

410; 205

290

790 х 450 х 690

65,3

380

230

ТСЗПС-63/0,7-УХЛ4

48

380

230

290

790 х 450 х 690

ТСЗП-100/0,7-УХЛ4 (04)

93
104,37

380; 400; 660
380

205
230

430

910 х 490 х 730

ТСЗПС-100/0,7-УХЛ4

75

380

230

430

910 х 490 х 730

ТСЗП-125/0,7-УХЛ4 (04)

117

380; 400; 660

410

480

910 х 490 х 780

*) Обмотки трансформаторов соединены в схему и группу соединения Д/У-11. Трансформаторы типа ТСЗПС имеют схему и группу соединения Ун/Ун-0.
Для трансформаторов типа ТСП и ТСЗП по согласованию сторон возможны исполнения на напряжения 380/230 В.
Трансформаторы в тропическом исполнении (04) выпускаются с номинальным напряжением сетевой обмотки - 380, 400, 415, 440 В.
Класс нагревостойкости изоляции для умеренного климата «F», для тропического - «Н» по ГОСТ 8865-87.
**) В вентильной обмотке предусматривается переключение со схемы У на схему Д.

4.2 Трансформаторы трехфазные сухие для внутренней установки, переключаемые без возбуждения, для нулевых схем выпрямления

Тип

Номинальная
мощность,
кВА

Номинальные напряжения обмоток, В

Масса,
кг

Длина х ширина х высота,мм

cетевой обмотки,
соединенной в У

вентильной обмотки,
соединенной в Ун

ТСП-10/0,7-УХЛ4(04)

5,8

220; 380; 400

105; 205

85

625 х 305 х 325

ТСП-16/0,7-УХЛ4(04)

12,0

220; 380; 400

105; 205; 410

120

625 х 305 х 395

ТСП-25/0,7-УХЛ4 (04)

23,0

220; 380; 400

105; 205; 410

160

645 х 355 х 515

ТСП-63/0,7-УХЛ4 (04)

48

220; 380; 400

105; 205; 410

270

745 х 405 х 645

ТСП-100/0,7-УХЛ4 (04)

75,0

220; 380; 400

105; 205

405

865 х 405 х 680

ТСП-125/0,7-УХЛ4 (04)

93,0

220; 380; 400

410

450

865 х 405 х 730

ТСЗП-10/0,7-УХЛ4 (04)

5,8

220; 380; 400

105; 205

100

665 х 400 х360

ТСЗП-16/0,7-УХЛ4 (04)

12,0

220; 380; 400

105; 205; 410

135

665 х 400 х 430

ТСЗП-25/0,7-УХЛ4 (04)

23,0

220
380

105; 205; 410
105

175

685 х 410 х 550

ТСЗП-25/0,7-УХЛ4 (04)

23,0

380

400

205; 410

105; 205; 410

175

685 х 410 х 550

ТСЗП-63/0,7-УХЛ4 (04)

48,0

220; 380; 400

105; 205; 410

290

790 х 450 х 690

ТСЗП-100/0,7-УХЛ4 (04)

75,0

220; 380; 400

105; 205

430

910 х 490 х 730

ТСЗП-125/0,7-УХЛ4 (04)

93,0

220; 380; 400

410

480

910 х 490 х 780

 *) Обмотки трансформаторов соединены в схему и группу соединений У/Ун-0.
Трансформаторы в тропическом исполнении (04) выпускаются дополнительно к указанным с напряжением сетевой обмотки 415 и 440 В.
Класс нагревостойкости изоляции для умеренного климата - «F» , для тропического - «Н» по ГОСТ 8865-87.



4.3 Трансформаторы трехфазные сухие для внутренней установки, переключаемые без возбуждения, для преобразователей, работающих по мостовой схеме в системе возбуждения синхронных двигателей

Тип

Номинальная
мощность,
кВА

Номинальные напряжения обмоток, В

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

cетевой
обмотки

вентильной
обмотки

ТСП-63/0,7-УХЛ4 (04) *)

48

380

60,6
105

У/Д-11
У/У-0

270

745 х 405 х 645

ТСП-100/0,7-УХЛ4 (04) *)

75

380

60,6
105

У/Д-11
У/У-0

405

865 х 405 х 680

ТСЗП-63/0,7-УХЛ4 (04) *)

48

380

60,6
105

У/Д-11
У/У-0

290

790 х 450 х 690

ТСЗП-100/0,7-УХЛ4 (04) *)

75

380

60,6
105

У/Д-11
У/У-0

430

910 х 490 х 780

*) Класс нагревостойкости изоляции для умеренного климата - «F», для тропического - «Н» по ГОСТ 8865-87.



4.4 Трансформаторы трехфазные сухие для внутренней установки, переключаемые без возбуждения, для питания систем возбуждения турбо - и гидрогенераторов

Тип

Номинальная
мощность, кВА

Номинальные напряжения обмоток, В

Масса,

кг

Длина х ширина х высота,

мм

первичной обмотки,
соединенной в:

вторичной обмотки,
соединенной в У

У

Д

ТСЗП-10/1В-УХЛ4 (04)

7,6

260
535
710
780
900
1040
1250

150
309
410
450
520
600
722

380

105

665 х 450 х 360

ТСЗП-63/1В-УХЛ4 (04)

58

535
710
900

309
410
520

150

300

790 х 500 х 690

ТСЗП-100/1В-УХЛ4 (04)

93

780
900

450
520

205

425

910 х 540 х 730

*) Первичная обмотка трансформаторов имеет регулирование на ± 5%.
Обмотки трансформаторов могут быть соединены по схеме У/У-0 или Д/У-11.
Трансформаторы типа ТСЗП-10/1В-04 в тропическом исполнении выпускаются с номинальным напряжением вторичной обмотки 380, 440 В.
Класс нагревостойкости изоляции для умеренного климата – «F», для тропического – «Н» по ГОСТ 8865-87.

5. Трансформаторы класса напряжения 0,5 кВ различного назначения

5.1 Автотрансформаторы трехфазные сухие пусковые



Тип

Номинальная
мощность, кВА

Номинальные
напряжения обмоток, В

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота,
 мм

ВН

НН

АТСП-250/0,5-У3 (Т3) *)

250

380

190

Ун-авто

124,4

660 х 265 х 535

400

200

415

207,5

440

220

220

110

Д-авто

*) Допускается работа автотрансформатора в электроцепи с напряжением частоты 60 Гц.

5.2 Трансформаторы трехфазные трехобмоточные и двухобмоточные сухие частоты 50 Гц водозащищенные для подвижного состава

Тип

Номинальная
мощность, кВА

Номинальные
напряжения обмоток, В

Масса,
кг

Длина х ширина х высота,
мм

ВН

СН

НН

ВН

СН

НН

ТСТВ-8/0,5-Н

8

6,91

1,09

380-220

55

5

164

570 х 410 х 665

40

13,5

ТСВР-40/0,4-74У1

40

-

40

400

-

415-404

430

985 х 529 х 563

32

32

380

86

ТСВР-40/0,4-У1

32

-

32

380

-

85-90-100-105

465

1135 х 570 х 590

5.3. Трансформаторы ТСЗИ трехфазные двухобмоточные сухие частоты 50 Гц для питания электроинструмента, цепей управления электроприводом, освещения и автоматики

Тип

Номинальная
мощность, кВА

Номинальные напряжения
обмоток, В *)

Масса,
 кг

Длина х ширина х высота,
мм

первичной

вторичной (при холостом ходе)

ТСЗИ-1,6-УХЛ2

1,6

660-380;
380-220

380-220; 220-127;
42-24; 36; 12

25

315 х 225 х 300

ТСЗИ-2,5-УХЛ2

2,5

32

340 х 225 х 335

ТСЗИ-4,0-УХЛ2

4,0

660-380; 380-220

380-220; 220-127; 42-24; 36

42

370 х 245 х 380

* По согласованию сторон допускается изготовление трансформаторов на другие сочетания напряжений

5.4 Трансформаторы трехфазные двухобмоточные и трехобмоточные сухие частоты 50 Гц для цепей управления, сигнализации и автоматики

Тип

Номинальная мощность
вторичных обмоток, кВА

Номинальные
напряжения, В *)

Схема и группа
соединения обмоток

Масса,
кг

Длина х ширина х высота,
мм

СН

НН

первичной
обмотки (ВН)

вторичных обмоток

СН

НН

ТСЛ-0,1-УХЛ3

-

0,1

220;
380;
660

-

19;
22;
36;
42;
220;
380

T/T-11

4,0

155 х 110 х 120

ТСЛ-0,16-УХЛ3

-

0,16

-

4,5

ТСЛ-0,25-УХЛ3

-

0,25

-

5,5

190 х 115 х 125

ТСЛ-0,4-УХЛ3

-

0,4

-

У/Ун-0

10

225 х 145 х 160

ТСЛ-0,63-УХЛ3

0,45

0,1

95-85

Д/Ун/У-1-1
У/Ун/У-0-0

11,0

ТСЛ-1,0-УХЛ3

0,7

0,16

95-85

15,5

260 х 170 х 180

ТСЛ-1,6-УХЛ3

-

1,6

-

У/Д-11
У/У-0

23

315 х 225 х 225

ТСЛ-2,5-УХЛ3

-

2,5

-

30

340 х 225 х 250

ТСЛ-4,0-УХЛ3

-

4,0

-

40

370 х 245 х 290

*) По согласованию сторон допускается изготовление изделий с другими сочетаниями напряжений.

5.5 Трансформаторно-реакторное оборудование для железнодорожного подвижного состава

а) Трансформаторы

Тип

Мощность,
кВА

Частота,
Гц

Номинальные
напряжения, В

Номинальный
ток, А

Масса,
кг

Длина х ширина х высота,
мм

ВН

СН

НН

ВН

СН

НН

ОСЗМ-16-У2 IP 00

16

50

415

-

3x42

35

-

110

125

365 х 390 х 565

ТСЗМ-25-ОМ5 IP 00

25
30

50

380-350-320

230
-

88
88

38
45,6

42
-

164
197

170

520 x 395 x 565

б) Дроссели

Тип

Типовая
мощность,  кВА

Частота,
Гц

Номинальный
ток, А

Индуктивное
сопротивление, Ом

Масса,
кг

Длина х ширина х высота,
 мм

ДОСБ-7,5-У2

0,85

50

10

7,5 – 8,5

5,0

145 х 130 х 130

5.6 Трансформаторы однофазные сухие для питания собственных нужд вагонов метрополитена

Тип

Мощность,
кВА

Частота,
Гц

Номинальные
напряжения
обмоток, В

Номинальный
ток, А

Масса,
кг

Длина х ширина х высота,
мм

НН

ВН

НН

ВН

ОСП-1,6-0,4-У2

1,6

400

2х15,7; 2х88

2х110

7,7

7,3

12,7

180 х 180 х 170

ОСП-6,3-0,4-У2

6,3

400

2х24; 2х162

2х216

17

14,5

29

225 х 205 х 245

ОСП-10-0,4-У2

10,0

400

2х236

110; 660

21

13

46

250 х 225 х 265

*) Трансформаторы поставляются в комплекте с реакторами соответственно типов РОСП-1,6-0,4 и РОСП-6,3-0,4 (по номенклатурному каталогу раздел 9)

5.7 Трансформаторы однофазные сухие частоты 50 Гц многоцелевого назначения

Тип

Мощность,
кВА

Частота,
Гц

Номинальные
напряжения
обмоток, В

Номинальный
ток, А

Масса,
кг

Длина х ширина х высота,
мм

НН

ВН

НН

ВН

ОСП-1,6-0,4-У2

1,6

400

2х15,7; 2х88

2х110

7,7

7,3

12,7

180 х 180 х 170

ОСП-6,3-0,4-У2

6,3

400

2х24; 2х162

2х216

17

14,5

29

225 х 205 х 245

ОСП-10-0,4-У2

10,0

400

2х236

110; 660

21

13

46

250 х 225 х 265

*) Трансформаторы поставляются в комплекте с реакторами соответственно типов РОСП-1,6-0,4 и РОСП-6,3-0,4 (по номенклатурному каталогу раздел 9)

5.8 Трансформаторы однофазные сухие частоты 50 Гц многоцелевого назначения (в т. ч. для электроустановок судов и плавсооружений)

Тип

Номинальная мощность,
кВА

Номинальные напряжения обмоток, В *)

Масса,
кг

Длина х ширина х высота,
 мм

первичной

вторичной (при холостом ходе)

ОСМ-0,063-УХЛ3

0,063

110; 220;
380; 660

12; 14; 24; 29; 42; 56;
110; 130; 220; 260

1,4

95 х 95 х 110

ОСМ-0,1-УХЛ3

0,1

1,5

95 х 95 х 110

ОСМ-0,16-УХЛ3

0,16

1,9

110 х110 х 120

ОСМ-0,25-УХЛ3

0,25

3,0

135 х 100 х 140

ОСМ-0,4-УХЛ3

0,4

5,5

135 х 135 х 140

ОСМ-0,63-УХЛ3

0,63

6,2

135 х 135 х 140

ОСМ-1,0-УХЛ3

1,0

36; 42; 110; 130; 220

8,0

140 х 140 х 160

12; 14; 24

140 х 200 х 160

* По согласованию сторон допускается изготовление трансформаторов на другие сочетания напряжений

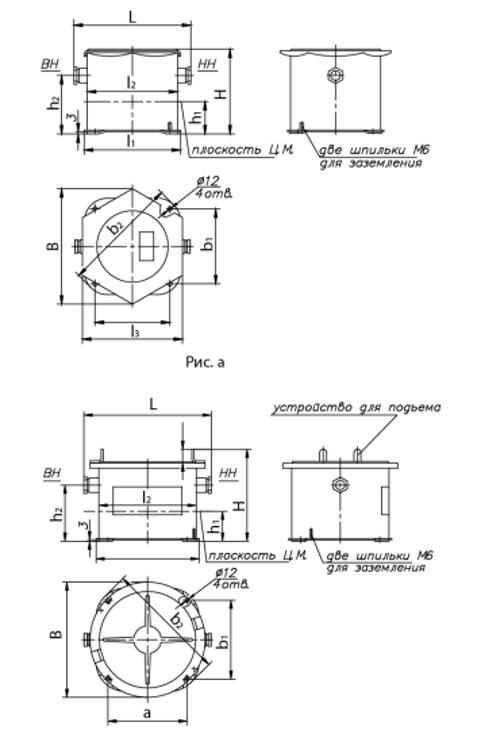

5.9 Трансформаторы трехфазные сухие частоты 50 Гц многоцелевого назначения (в т. ч. для электроустановок судов и плавсооружений)


Тип

Номинальная
мощность, кВА

Номинальные
напряжения
обмоток, В *)

Схема и группа
соединения
обмоток

Масса,
кг

Длина х ширина х высота, мм

первичной

вторичной ( при х.х. )

 а) водозащищенные

ТСВМ-0,63-ОМ5

0,63

380-220
380-220
380-220
380-220
415
415
415
440
440
440
660
660-380

12
36
42-24
230-133
26
230-133
400
26
230-133
400-230
230-133
400

У-Д/У-0-1
У-Д/Ун-0-1
У-Д/У-Д-0-11-1-0
У-Д/Ун-Д-0-11-1-0
У/Ун-0
У/Ун-Д-0-11
У/Ун-0
У/Ун-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

20,0

330 х 310 х 200

ТСВМ-1,0-ОМ5

1,0

24,5

390 х 365 х 265

ТСВМ-1,6-ОМ5

1,6

30,5

390 х 365 х 265

ТСВМ-2,5-ОМ5

2,5

40,0

419 х 395 х 265

ТСВМ-4-ОМ5

4,0

380-220
380-220
380-220
415
415
440
440
660
660-380

36
42-24
230-133
230-133
400
230-133
400-230
230-133
400

У-Д/Д-11-0
У-Д/У-Д-0-11-1-0
У-Д/Ун-Д-0-11-1-0
У/Ун-Д-0-11
У/Ун-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

53,5

460 х 435 х 300

 б) каплезащищенные

ТСЗМ-6,3-ОМ5

6,3

380-220
415
415
440
660
660-380

208-120; 230-133
230-133
400
230-133; 400-230
230-133
400

У-Д/Ун-Д-0-11-1-0
У/Ун-Д-0-11
У/Ун-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

73

600 х 335 х 430

ТСЗМ-10-ОМ5

10,0

380-220
440
660
660-380

208-120; 230-133
230-133; 400-230
230-133
400

У-Д/Ун-Д-0-11-1-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

99

600 х 335 х 430

ТСЗМ-16-ОМ5

16,0

380
380-220
440
660
660-380

36
208-120; 230-133
230-133; 400-230
230-133
400

У/Д-11
У-Д/Ун-Д-0-11-1-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

145

640 х 385 х 500

ТСЗМ-25-ОМ5

25,0

380-220
440
660
660-380

208-120; 230-133
230-133; 400-230
230-133
400

У-Д/Ун-Д-0-11-1-0
У/Ун-Д-0-11
У/Ун-Д-0-11
У-Д/Ун-0-1

200

706 х 465 х 565

ТСЗМ-40-ОМ5

40,0

220
220
380
380
380
380
440
440
660
660
380
380

133
230; 400
133
230
300
400
133
230; 400
133
230; 400
140/38
440/440

Д/Д-0
У/Ун-0; Д/Ун-1
У/Д-11
У/Ун-0; У/Д-11
У/Ун-0
У/Ун-0; Д/Ун-1
У/Д-11
У/Ун-0
У/Д-11
У/Ун-0
У/У/У-0-0
У/Д/У-11-0

268

683 х 610 х 701

ТСЗМ-63-ОМ5

63,0
63/40/23
63/31,5/31,5

352

718 х 649 х 778

ТСЗМ-100-ОМ5

100,0

220
220
380
380
380
440
440
660
660

230
400
133
230
400
133
230; 400
133
230; 400

У/Ун-0; Д/Ун-1
У/Ун-0; Д/Ун-1
У/Д-11
У/Ун-0; Ун/Д-11
У/Ун-0; Д/Ун-1; Д/Ун-11
У/Д-11
У/Ун-0
У/Д-11
У/Ун-0

480

778 х 700 х 839

ТСЗМ-160-ОМ5

160,0

200
220
220
380
380
380
660
660

400
230
400
133
230
400
133
230; 400

У/Ун-0
Д/Ун-1
У/Ун-0; Д/Ун-1
У/Д-11
У/Ун-0
У/Ун-0; Д/Ун-1
У/Д-11
У/Ун-0

650

960 х 820 х 996

ТСЗМ-250-75.ОМ5

250,0

380
380
660
660

133
230; 400
133
230; 400

У/Д-11
У/Ун-0
У/Д-11
У/Ун-0

1390

1360 х 710 х 1300

ТСЗМ-400-75.ОМ5

400,0

380
380
660
660

133
230
133
230; 400

У/Д-11
У/Ун-0
У/Д-11
У/Ун-0

1930

1710 х 930 х 1530

ТСЗМ-40-ОМ5

40

380

230

Д/Ун-11

268

683 х 610 х 701

ТСЗМ-100-ОМ5

100

230

400

Д/Ун-11

480

778 х 700 х 839



5.10 Трансформаторы однофазные сухие частоты 400 Гц многоцелевого назначения (в т. ч. для электроустановок судов и плавсооружений)

Тип

Номинальная
мощность, кВА

Номинальные напряжения обмоток, В *)

Масса,
кг

Длина х ширина х высота,
 мм

первичной

вторичной (при холостом ходе)

 а) открытые

ОСМ-0,25-0,4-ОМ5

0,25

127
220
380

26-28,5

2,2

120 х 120 х 110

 б) водозащищенные

ОСВМ-0,25-0,4-ОМ5

0,25

127
220
380
660

26-28,5
26-28,5; 36; 133-115; 230
26-28,5; 133-115; 230; 400
133-115; 230; 400

4,1

228 х 202 х 130

ОСВМ-0,63-0,4-ОМ5

0,63

220
380
660

26-28,5; 36; 133-115; 230
26-28,5; 133-115; 230; 400
133-115; 230; 400

9,0

270 х 247 х 170

ОСВМ-1-0,4-ОМ5

1,0

11,0

300 х 266 х 180

ОСВМ-1,6-0,4-ОМ5

1,6

15,0

322 х 288 х 211

ОСВМ-2,5-0,4-ОМ5

2,5

200
220
380
660

120
26-28,5; 36; 133-115; 230
26-28,5; 120; 133-115; 230; 400
133-115; 230; 400

19,8

348 х 310 х 235

ОСВМ-4-0,4-ОМ5

4,0

200
220
380
660

120
133-115
120; 133-115; 230
133-115; 230; 400

26

360 х 335 х 265

ОСВМ-6,3-0,4-ОМ5

6,3

220
380
660

133-115
133-115; 230
133-115; 230; 400

34,5

401 х 364 х 301

ОСВМ-10-0,4-ОМ5

10,0

220
380; 660

133-115; 230
133-115; 230; 400

46

449 х 394 х 328

 в) каплезащищенные

ОСЗМ-16-0,4-ОМ5

16,0

220
380
660

133-115
133-15; 230
230; 400

67

465 х 335 х 475

ОСЗМ-25-0,4-ОМ5

25,0

90

480 х 385 х 500

ОСЗМ-40-0,4-ОМ5

40,0

220; 380
660

133-115
230; 400

138

526 х 463 х 565

*) По согласованию сторон допускается изготовление трансформаторов на другие сочетания напряжений.

5.11 Трансформаторы трехфазные сухие частоты 400 Гц многоцелевого назначения (в т. ч. для электроустановок судов и плавсооружений)

Тип

Номинальная
мощность, кВА

Номинальные напряжения обмоток, В *)

Схема и группа соединения обмоток

Масса,
кг

Длина х ширина х высота,
 мм

первичной

вторичной (при х.х.)

 а) водозащищенные

ТСВМ-1,6-0,4-ОМ5

1,6

380-220
380

230-133
400

У-Д/Ун-Д-0-11-1-0
У/Ун-0

18,0

329 х 310 х 200

ТСВМ-2,5-0,4-ОМ5

2,5

200
380-220
380
380

36
230-133
36
400

Д/Д-0
У-Д/Ун-Д-0-11-1-0
У/Д-11
У/Ун-0

24,5

389 х 364 х 265

ТСВМ-4-0,4-ОМ5

4,0

380-220
660
660-380

230-133
230-133
400

У-Д/Ун-Д-0-11-1-0
У/У-Д-0-11
У-Д/Ун-0-1

30,5

390 х 364 х 265

ТСВМ-6,3-0,4-ОМ5

6,3

200
380-220
380
660
660-380

36
230-133
36
230-133
400

Д/Д-0
У-Д/Ун-Д-0-11-1-0
У/Д-11
У/У-Д-0-11
У-Д/Ун-0-1

40,5

431 х 394 х 265

ТСВМ-10-0,4-ОМ5

10,0

380-220
660
660-380

230-133; 208-120
230-133
400

У-Д/Ун-Д-0-11-1-0
У/У-Д-0-11
У-Д/Ун-0-1

56,5

483 х 434 х 300

 б) каплезащищенные

ТСЗМ-16-0,4-ОМ5

16,0

380-220
660
660-380

230-133
230-133
400

У-Д/Ун-Д-0-11-1-0
У/У-Д-0-11
У-Д/Ун-0-1

73,0

600 х 335 х 430

ТСЗМ-25-0,4-ОМ5

25,0

380-220
660
660-380

208-120; 230-133
230-133
400

У-Д/Ун-Д-0-11-1-0
У/У-Д-0-11
У-Д/Ун-0-1

99,0

600 х 335 х 475

ТСЗМ-40-0,4-ОМ5

40,0

220
380
380
380

230
133
208
230
400
133
230; 400

У/Ун-0
У/Д-11
У/Ун-0
У/У-0
У/Ун-0
У/Д-11
У/У-0

143,0

638 х 385 х 500

ТСЗМ-63-0,4-ОМ5

63,0

380
660
660

220,0

706 х 463 х 565

ТСЗМ-100-0,4-ОМ5

100,0

220
380
380
380
660

230
208
230
400
230; 400

У/Ун-0
У/Ун-0
У/У-0
У/Ун-0
У/У-0

340,0

724 х 654 х 895

*) По согласованию сторон допускается изготовление трансформаторов на другие сочетания напряжений.



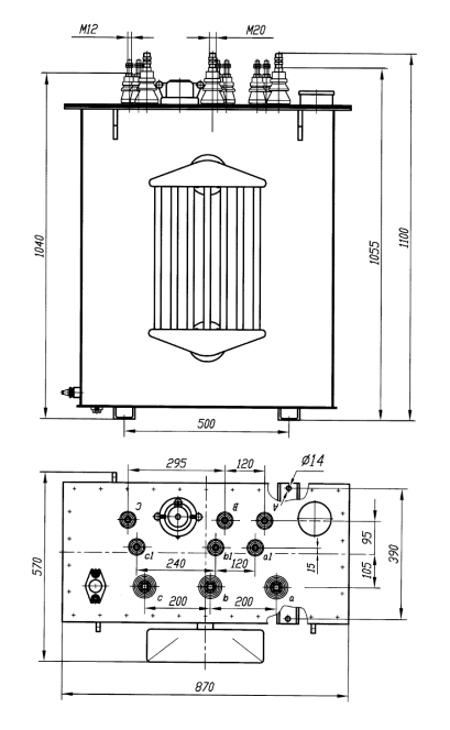

5.12 Трансформатор ТМТО-80/0,38-У1 для термической обработки бетона и мерзлого грунта


Схема и группа соединения

Сторона ВН

Сторона СН

Сторона НН

Номинальная мощность, кВА

Номинальное напряжение, В

Номинальный ток, А

Положение переключателя

Номинальная мощность, кВА

Номинальный ток, А

Номинальная мощность, кВА

Номинальное напряжение, В

Номинальный ток, А

У/Д/Д-11-11

80,0

380

121,5

I

77,5

471

2,5

42

34,4

71,84

109,15

II

69,34

63,68

96,75

III

61,18

61,04

92,74

IV

58,54

520

52,03

79,05

V

49,53

Дополнительные материалы:

6. Электропечные трансформаторы

6.1 Трансформаторы трехфазные масляные классов напряжения 10, 20, 35 и 110 кВ внутренней установки для питания дуговых сталеплавильных электропечей (переключение дистанционное)

Тип

Номинальная мощность,
кВА

Номинальные напряжения
 обмоток, В

Схема и группа
соединения обмоток

Переключениие ступеней
напряжения

Число полож. перекл.

Вид системы охлаждения

Масса,
т

Длина х ширина х высота, мм

ВН

НН

ЭТЦП-12000/35-УХЛ4

8000-3557

31500;35000

270-120

Д-У/Д-0-11

ПБВ

12

навесная Ц

30

4300х2400х4340

ЭТЦН-12500/10-92У3 ***)

5000-2071

6000

200-69,3

РПН

22

выносная Ц

30,334

3710х2768х3830

ЭТЦПК-16000/35-УХЛ4 **)

10000-4090

35000

320,5-120,3

ПБВ

12

навесная Ц

38

4390х2500х4698

ЭТЦП-16700/10-У3

15150-10653

10000

151-106

Д/Д-0

выносная Ц

42

5135х2100х4700

ЭТЦНВ-18000/10-УХЛ4 **)

10000-4323
10000-4374

6000
10000

261-159
261-160

Д/Д-2

РПН

9

навесная Ц

33,27
33,7

5015х2800х4450
4250х2850х4280

ЭТЦНВ-18000/35-УХЛ4 **)

10000-6524

35000

275-170

12

35

4650х3242х4300

ЭТЦНВ-18000/35-Т3 ***)

10000-6493

34500
(60 Гц)

275-169

45,39

ЭТЦНВ-20000/10-У3

13000-8450

6000

288,5-187,5

Д/Д-0

9

43

4500х2800х5100

ЭТЦНК-20000/10-76У3

15000-3665

10000

370,4-90,4

Давто+Д/Д-6

23

64,8

6345х4335х4735

ЭТЦНК-20000/10-76Т3

15000-4829

11000

368,7-118,7

выносная Ц

64,94

ЭТЦНК-20000/20-76У3

15000-4723

22000

371-117

навесная Ц

67,85

6345х3950х4735

ЭТЦНК-20000/35-76У3

15000-5188

35000

370-128

Уавто+Д/Д-0

67,7

ЭТЦП-22000/10-У3

16500-14051

10000

301,5-212

Д/Д-0

ПБВ

12

выносная Ц

37,42

5135х2115х4690

ЭТЦНКВ-25000/10-У3 *)

18000-4397

10000

318,5-77,8

Давто+Д/Д-6

РПН

23

навесная Ц

68,9

6515х3950х4735

ЭТЦНКВМ-25000/10-УХЛ4 *)

18000-7489

10000

318,5-132,5

Давто+Д/Д-0

19

48,6

5140х3210х4500

ЭТЦНКВ-25000/35-У3 ***)

13000-5471

35000

320-111

Уавто+Д/Д-4

23

68,9

6515х4435х4735

ЭТЦНК-25000/35-У3 *)

18000-6226

35000

320-111

навесная + выносная Ц

68,7

6515х3950х4735

ЭТЦНВ-25000/ 35-83УХЛ4 *)

16000-5619

35000

280-98

Д-У/Д-0-11

22

выносная Ц

67,75

6035х3045х5492

ЭТЦНВМ-25000/35-УХЛ4 **)

18000-14419

35000

340,5-232

Д/Д-6

9

59,5

5990х2950х5115

ЭТЦНКВ-30000/35-УХЛ4 **)

22000-15161

35000

408-240

Уавто+Д/Д-0

19

навесная Ц

61

5115х3295х4920

ЭТЦН-32000/35-71У3(Т3) ***)

20000-7100

35000

407-144

Д-У/Д-0-11

22

выносная Ц

65,5

7020х3430х4307

ЭТЦНМ-32000/35-У3

20000-7411

35000

407-150,8

23

навесная Ц

63,15

6100х3421х3883

ЭТЦНКМ-35000/10-УХЛ4 ***)

18000-5337

10000

440,8-130,7

Д/Д-0

19

58

4995х3570х5100

ЭТЦНВТ-36000/35-УХЛ4 ****)

25000-19600

35000

395-239,4

12

65,5

4940х3277х4500

ЭТЦНКВ-40000/110-УХЛ4

26000-20282

110000

420-289,5

Ун/Д-7

9

74,7

4840х3540х6200

ЭТЦП-50000/10-89У3 *)

32000-8694

10500

562,5-153

У/Д-11

ПБВ

22

навесная Ц

69,8

7600х3000х4515

ЭТЦН-52000/35-71У3(Т3)

32000-10950

35000

465-159

Д-У/Д-0-11

РПН

выносная Ц

76,34

7020х3200х4590

ЭТЦНКД-55000/35-УХЛ4 ***)

22000-7770

35000

619,5-172,3

Давто+Д/Д-0

19

навесная Ц

94,07

6436х3893х5060

ЭТЦНКД-60000/35-УХЛ4 ***)

26000-15217

35000

619,5-295,7

Давто+Д/Д-2

91,17

5868х3885х5017

ЭТЦНКД-63000/10-УХЛ4 ***)

40000-26207

10000

810-440

Д/Д-2

114

6170х4895х5570

ЭТЦПК-63000/35-У3

45000-17243

35000

560-215

Уавто+Д/Д-0

ПБВ

23

выносная Ц

87,85

5610х3030х5430

ЭТЦНК-70000/35-У3

40000-27200

35000

900-500

Давто+Д/Д-0

РПН

19

навесная Ц

110

5900х4517х5208

ЭТЦНКВ-72000/35-УХЛ4 *****)

40000-26357

35000

530,3-294,6

Давто+Д/Д-2

90,35

5030х4050х5610

ЭТЦНКД-80000/35-УХЛ4 *)

40000-29173

35000

818-481

113,94

6520х4800х5570

ЭТЦНД-125000/35-89У3 ******)

60000-24771

35000

697,2-287,8

Д-У/Д-0-11

23

выносная Ц

118,86

5737 х 4730 х 6177

ЭТЦНДМ-160000/35-86УХЛ4 *****)

80000-27238

35000

761-259

142

6864х4750х6290

ЭТЦНДТМ-160000/35-У3 *****)

80000-27764

35000

829,4-287,8

125,15

5737х4604х6235

ЭТЦНД-160000/35-УХЛ4(Р) **)

80000-30097

35000

866,3-326

142

6864х4750х6290

ЭТЦНДМР-160000/35-86УХЛ4 *)

95000-32346

35000

951-326

ЭТЦНК-160000/110

78000

110000

350-75

У/Ун/Д-0-11

35

навесная Ц

172

8550х5900х6520

ЭТЦНКД-160000/110-У4 *)

90000-40200

110000

826-301

У/Д-11

27

навесная Ц

137

9400х3800х6050

ЭТЦНДТ-170000/35-У3 *)

95000-33157

35000

981,3-342,5

Д-У/Д-0-11

23

129

5740х4600х6235

ЭТЦНД-170000/35-УХЛ4(Р) *)

95000-32555

35000

951-326

выносная Ц

142

6864х4750х6290

ЭТЦНД-200000/35-УХЛ4

120000-81200

35000

1296-686

Д/Д-2

19

155

6400х4300х6000

*) Допускается перевозбуждение на 10%.
**) Допускается перегрузка по току на 10% и перевозбуждение на 10%.
***) Допускается перегрузка по току на 20% и перевозбуждение на 10%.
****) Допускается перегрузка по току на 5% и перевозбуждение на 10%.
*****) Допускается перегрузка по току на 12,5% и перевозбуждение на 10%.
******) Допускается кратковременная (до 60 мин.) перегрузка по току на 20% и перевозбуждение на 10%.

6.2 Трансформаторы трехфазные и однофазные масляные класса напряжения 6 и 10 кВ внутренней установки для питания дуговых талеплавильных электропечей (ПБВ, переключение дистанционное)


Тип

Номинальная
мощность, кВА

Номинальные
напряжения обмоток, В

Схема и группа
соединения
обмоток

Переключ.
ступеней
напряжения

Число
полож. перекл.

Вид
охлаждения

Масса,
т

Длина х ширина х высота, мм

ВН

НН

ЭОМК-390/10

250

6000; 10000

117,5-95

I/I-0

ПБВ

3

М

2,6

1740 х 1135 х 2700

ЭОМК-600/10

400

6000; 10000

131-102

3,22

1800 х 1280 х 2920

ЭТДЦП-1600/10-УХЛ4

800-303

6000; 10000

211,8-80

Д-У/Д-0-11

ПБВ

12

ДЦ

8

2500 х 1700 х 2380

800-314

11000

208,4-81,7

ЭТДЦП-2500/10-УХЛ4

1600-655

6000; 10000; 11000

220-90

11,5

3535 х 1800 х 2380

ЭТДЦП-4000/10-УХЛ4

2500-2500-1305

6000; 10000; 11000

230-95

14,3

3557 х 1950 х 2570

ЭТЦП-10000/10-УХЛ4

5000-5000-2575

6000

261-103,4

Ц

24

3631 х 2280 х 3120

5000-5000-2857

10000

260-104

5000-5000-2604

11000

261-106

ЭТДЦП-10000/10-УХЛ4

5000-5000-2585

6000

261-103,4

ДЦ

24,545

4025х2506х3137

ЭТЦПК-12500/10-У3

8000-3020

6000; 10000

318-120

Ц

25

4240 х 2240 х 4414

ЭОДЦН-16000/10

8500

10000

204 -110

Д/III-0

РПН

27

ДЦ

22

2750 х 2650 х 4470

6.3 Трансформаторы трехфазные и однофазные масляные класса напряжения 6, 10 и 35 кВ внутренней установки для питания индукционных электропечей (переключение дистанционное)

Тип

Номинальная мощность,
кВА

Номинальные
напряжения обмоток, В

Переключ. ступеней напряжения

Число полож. перекл.

Вид охлаждения

Масса,
т

Длина х ширина х высота, мм

ВН

НН

ЭОМПИ-1000/10-УХЛ4 *)

400-76

6000; 6300; 10000; 11000

510-85

ПБВ

11

М

3,5

1720 х 1525 х 2146

ЭТМП-1250/10-У3 *)

1000-200

6000; 10000

1020-182; 510-91

7

2280 х 1850 х 3200

ЭОМПИ-1600/10-УХЛ4 *)

630-110

10000

510-79

4,8

1895 х 1530 х 2270

630-111
630-168

6000

511-81; 561,7-118,3

ЭОМПИ-2000/10-УХЛ4 *)

1000-200

6000

510-91; 1020-182
990-177; 1980-354

6,643

2232 х 1500 х 2398

10000

510-91; 1020-182
988-177; 1976-354

ЭТМН-2000/10-УХЛ4 **)

1600-355

6000
10000

1020-204
1057-211

РПН

17

13,8

3500 х 1910 х 3560

ЭТМНИ-2000/10-УХЛ4 **)

1600-400

6000
10000

1053,5-211
1057-211

ЭТМНИ-2500/10-УХЛ4 *)

1000-400

6000

520,6-181

9

9,9

2550 х 2050 х 2800

ЭОМНИ-2700/10-У3 **)

1600-400

6000
10000

527-105;
1054-210

17

10,3

2700 х 1965 х 3610

ЭОМНИ-4200/10-У3(УХЛ4) **)

2500-625

6000
10000
10000

1459-292; 2919-584
1050-211; 2100-422
1451,5-290,5; 2903-581

13,715

2680 х 2375 х 3840

ЭТЦНКИ-5000/10-УХЛ4 **)

2500-625

6000

1220-644; 610-122
2096-419; 1048-210

Ц

15,2

3502 х 1886 х 3600

10000

2100-420; 1050-210
2113-423; 1057-211

ЭТЦНКИ-8000/10-80УХЛ4 **)

4000-788

6000

2403-402

23

32

4200 х 3170 х 3560

ЭТЦНКИ-10000/10-77УХЛ4 **)

5600-1070

6000
10000

2397-388
2400-388

36,7

4450 х 3250 х 3750

ЭТЦНКИ-12500/10-76УХЛ4 **)

7100-13417100-1350

6000
10000

2403-384
2391-385

37,66

4303 х 2841 х 4142

*) Три ступени постоянной мощности.
**) Пять ступеней постоянной мощности.

6.4 Трансформаторы однофазные масляные класса напряжения 6 и 10 кВ внутренней установки для питания печей электрошлакового переплава (переключение дистанционное)

Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, В

Переключ. ступеней напряжения

Число полож. перекл.

Вид охлаждения

Масса,т

Длина х ширина х высота, мм

ВН

НН

ЭОМНШМ-1600/10-УХЛ4

630-630-278
630-630-276

6000
10000
11000

80-28,5
80-28,9
80-28,8

РПН

90

М

10,325

3030 х 1760 х 3530

ЭОДЦНШ-2500/10-УХЛ4 *)

1000-519
1000-524

6000
10000

105,3-36; 394,7-135
105-36,5; 393,7-137

49

ДЦ

13

3270 х 1550 х 3730

ЭОДЦНШМ-2500/10-УХЛ4 *)

1000-1000-545
1000-1000-551

6000
10000

105-37,8105-38,4

90

11,512

3195 х 1757 х 3782

ЭОДЦНШМ-4000/10-УХЛ4 *)

1600-1600-680
1600-1600-733
1600-1600-730

6000
10000
11000

116-32,4
116-34,9
116-34,7

13,93

3177 х 2242 х 3521

ЭОДЦНШМ-4800/10-УХЛ4 *)

2500-2500-1217
2500-2500-1418

6000
10000

122,4-43,5
122-51,7

19,7

3360 х 2400 х 3850

ЭОДЦНШМ-6300/10-УХЛ4 *)

3200-3200-1813

10000

122-91,3-51,7

20,29

4070 х 2476 х 3700

ЭОЦНШ-6300/10-У3 *)

3200-1555
3200-1815

6000
10000

122,4-43,5
122-51,7

Ц

19,7

3700 х 2400 х 3850

ЭОЦНШ-8000/10-УХЛ4 *)

3820-2010

10000

152,7-56,6

22,5

ЭОЦНШ-12500/10-У3 *)

5000-2310
5000-2330

6000
10000

160-41,2
160-41,6

34

4250 х 3000 х 4000

ЭОЦНШ-16000/10-УХЛ4 *)

7200-7200-2470

10000

160-41,6

34,2

*) Допускают создание средней точки обмотки НН.

6.5 Трансформаторы однофазные масляные класса напряжения 35, 110, 150 и 220 кВ внутренней установки для питания руднотермических электропечей (переключение дистанционное)


Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, В

Переключ. ступеней
напряжения

Число полож. перекл.

Вид охлаждения

Масса,

т

Длина х ширина х высота,
мм

ВН

НН

ЭОЦН-16500/35-М84У3

11000-5510

35000

280,5-140,5

РПН

23

навесная Ц

35

3760 х 3030 х 5404

ЭОЦНК-16700/35-90У3 ***)

8333-3225,7

35000

422,3-140,8 ******)

27

выносная Ц

42

4735 х 3105 х 4505

ЭОЦНРМ-21000/35-Т3

9200-6554

33000

230-119,8

23

34,91

4244 х 2506 х 4839

ЭОЦН-33300/35-72У3 **)

16700-5099,2

35000

500-125,8

19

навесная Ц

48,484

5230 х 3240 х 5385

ЭОЦН-35000/35-89У3 ****)

17000-11316

35000

1200-627

23

выносная Ц

37,66

4002 х 2510 х 5808

ЭОЦНК-27000/110-75У1(Т1) *)

13333-9341,3

110000

287-147 ******)

66,26

5980 х 3095 х 6255

ЭОДЦНК-27000/110-75У1(Т1) *)

13333-9341,3

110000

287-147 ******)

ДЦ

71,131

ЭОЦНКР-30000/110-УХЛ4 *****)

15000-8824

110000

720,3-212

27

выносная Ц

56

5300 х 2950 х 5350

ЭОДЦНКР-35000/150-У3

15000

154000

286-147

23

ДЦ



В стадии разработки

ЭОЦНК-40000/150-У1 *)

21000-15320

154000/√3

238,5-137 ******)

выносная Ц

82,25

6225 х 3975 х 7275

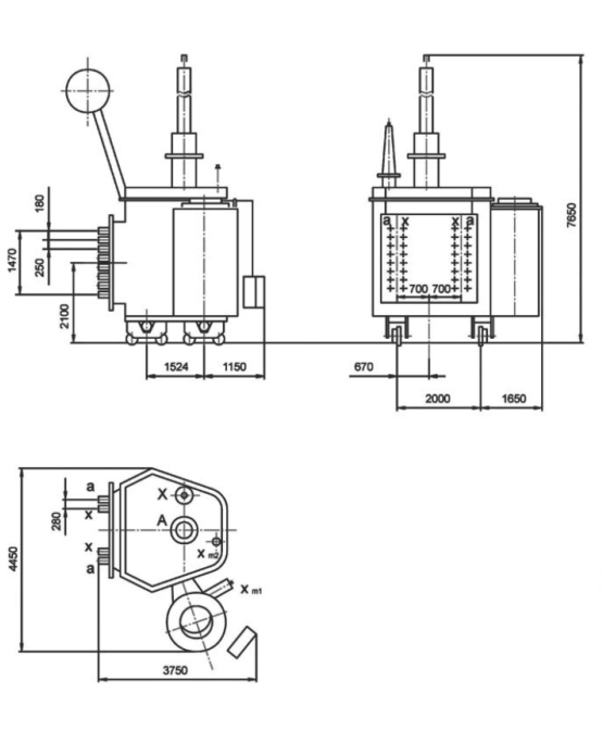

ЭОДЦНК-40000/150

21000

154000

240-180

25

ДЦ

75

3750 х 4450 х 7650

ЭОЦНКИ-40000/35-79У3 *)

20000-3390

35000

2397,3-351

27

навесная Ц

60,67

6195 х 3260 х 5170

ЭОЦНКМ-54000/110-У3 *)

26700-7963

110000

649-148,8

43

78,5

6430 х 3105 х 6350

ЭОЦНКВК-54000/110-Т3 *)

30000-4191

110000

653-79

35

75,5

7000 х 3105 х 6350

ЭОЦНК-83000/150-79У1 *)

26700-16872

154000/√3

260-120 ******)

27

выносная Ц

110

5880 х 4340 х 7615

ЭОДЦНК-83300/220-78У1 *****)

26700-18690

230000/√3

325-175 ******)

ДЦ

149,7

6100 х 5120 х 7950

*) Допускается перевозбуждение на 10%.
**) Допускается перегрузка по току на 5% и перевозбуждение на 10%.
***) Допускается перегрузка по току на 10% и перевозбуждение на 10%.
****) Допускается перегрузка по току на 12% и перевозбуждение на 10%.
*****) Допускается работа при напряжении ВН не свыше 242000/√3 В.
******) Напряжение при закороченной УПК (установке продольно-емкостной компенсации).

6.6 Трансформаторы однофазные и трехфазные масляные класса напряжения 6-10 кВ внутренней установки для питания руднотермических электропечей (переключение дистанционное)

Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, В

Переключ. ступеней
напряжения

Число полож. перекл.

Вид охлаждения

Масса,

т

Длина х ширина х высота, мм

ВН

НН

ЭТМП-1000/10-УХЛ4 *)

450-256

6000

104-35,1; 208-70

ПБВ

12

М

8,65

3315 х 1840 х 2600

ЭТМПР-1000/10-УХЛ4

630-359

6000
10000

312,1-105,3; 156,1-52,6

300,4-101,3; 150,2-50,6

8,74

3312 х 1774 х 2635

ЭТМПКР-1000/10-УХЛ4

630-460

630-459

6000
10000

72,7-40,7; 145,5-81,4

70-39,1; 140-78,3

ЭТМС-1600/10-УХЛ4

1600

6000

250

-

-

8

2560 х 1670 х 2800

ЭОМПР-2000/10-УХЛ4 **)

1000-200

10000

89,8-16

ПБВ

11

7,1

2230 х 1715 х 2490

ЭТМПКР-2500/10-УХЛ4

1200-597

6000

10000

86,6-45,2

85,5-44,7

ПБВ

12

15,7

3675 х 2910 х 2674

ЭТМНР-2500/10-УХЛ4

1200-1071

6000

73,7-41,7; 127,7-72,3;

147,4-83,5; 255,3-144,6

РПН

9

12,5

3650 х 2480 х 2940

1500-1094

1732-1263

10000

73,5-41,7; 127,4-72,2;

147-83,4; 254,8-144,4

ЭТМНКР-2500/10-УХЛ4

1200-1071

6000

55,2-31,3; 95,5-54,2;

110,3-62,5; 191-108,3

1500-1094

1732-1263

10000

ЭТДЦПКР-2500/10-УХЛ4

1500-742

1500-750

6000

83,3-41,2

86-43

ПБВ

12

ДЦ

14,1

3557 х 1932 х 2674

1200-597

1500-747

10000

85,5-42,5

ЭОДЦНР-3200/10

1660

6300

310,3-103,3

РПН

9

12,3

2600 х 2200 х 3600

ЭТДЦПР-4000/10-УХЛ4

2500-1443

6000; 10000

461,5-190; 799,4-330; 399,7-165

ПБВ

12

14,4

3557 х 1932 х 2674

11000

461,5-191,5; 799,4-331,7; 399,7-165,8

ЭОЦН-4000/10-Т3

1600-693

11000

116-32,9

РПН

49

Ц

13,5

2930 х 2208 х 3635

ЭОДЦН-4000/10-У3

1600-645

1600-696

6000

10000

116-30,7

116-33,1

ДЦ

13,7

ЭОЦН-4800/10-Т3

2500-1160

2500-1360

6000

10000

122,4-41,4

122-49,5

Ц

20,5

2500 х 3180 х 4100

ЭОДЦН-4800/10-У3(Т3)

ДЦ

ЭОДЦНКР-5000/10-УХЛ4

2000-1333

10500

94,6-47,3

РПН

17

ДЦ

13,85

2750 х 2000 х 3970

ЭОЦНКР-5000/10-УХЛ4

2500-1667

6000

10000/√3

98,4-49,2

94,6-47,3

Ц

14,5

2750 х 2000 х 4050

ЭТЦНКР-5000/10-УХЛ4 ***)

2500-1500

6000; 10000

116-49,7

25

4160 х 2600 х 3620

ЭТЦНС-5000/10-УХЛ4

2300-1024

6000; 10000

103,7-46,2; 207,4-92,4

22,22

4405 х 1680 х 4140

2500-1633

6000

10000

180-80; 311,8-138,6

299-133,5; 172,6-77

2500-2218

6000

6300

10000

230,8-189,2; 399,7-327,7

419,7-344

242,3-198,6; 419,7-344

2614-1164

6000

10000

107,8-48

103,7-46,2

ЭОДЦНР-8000/10-Т3

4000-3804

6300

400,9-154,7

27

ДЦ

22,763

3665 х 2511 х 3905

ЭОЦН-8200/10-У3(Т3)

4000

10000

408-206

17

Ц

19

2460 х 2440 х 4400

ЭОЦН-8200/10-У3(Т3)

5500-4500

10000; 11000

204-130

ЭОДЦНА-10000/10-У3

5500

10000

492-253

49

ДЦ

22,5

2970 х 3200 х 4680

ЭОМПКС-10000/10-УХЛ4

6300-534

6000

10000

985-281

982-281

ПБВ

11

М

25,8

3000 х 2200 х 4000

ЭТЦНР-12500/10-УХЛ4

6300-5785

6000

480-245; 240-122,5

831,4-424,2; 415,7-212,1

РПН

17

Ц

32

4200 х 2400 х 4500

6300-5780

6300

480-236,6

6300-5773

10000

479-238,8; 239,5-119,4; 829,6-413,6; 414,8-206,8

3640-3334

276,6-138; 138,3-69

6300-4499

10500

240-122,4; 480-244,9

6300-5784

11000

478,3-241,8; 239-121

ЭОЦНР-12500/10-УХЛ4

5500-4500

5500-4564

5500-4500

10000

204-130

230,5-152

255-162,5

20

2300 х 2450 х 4430

7500-6136

7500-6224

7500-6136

10000

204-130

230,5-152

255-162,5

8333-6818

8333-6915

8333-6881

8333-6818

10000

204-130

230,5-152

240,5-156,5

255-162,5

9200-6700

9200-6855

9200-7438

9200-6705

10000

204-130

230,5-152

230,5-152

255-162,5

ЭОЦНР-12500/10-Т3И1

7500-6291

11000

270,5-154,2

РПН

17

Ц

20

2880 х 2425 х 4430

ЭОЦНР-12500/10-Т3И3

9200-7348

11000

280,9-151,7

22

2900 х 2455 х 4505

ЭОЦНРМ-12500/10-УХЛ4

7500-6065

9200-6691

9200-7572

10000

11000

230,4-152

204-130

225,4-154,5

19

21

2700 х 2350 х 4760

ЭОЦНК-21000/10-УХЛ4****)

8333-7175

10000-8394

10000

11000

230,4-140

260-147,4

23

47

3780 х 2640 х 4500

ЭОЦНКРМ-24000/10-УХЛ4

11000-8310

10000

240-138

35

54,83

4000 х 2660 х 4400

ЭТДЦНКР-40000/10-УХЛ4

29000-19745

10500

226-132

ДЦ

56,5

4200 х 3500 х 4845

*) 8 ступеней постоянной мощности.
**) Допускается перегрузка по току на 20%.
***) Пофазное регулирование.
****) Напряжение при закороченной УПК (установке продольно-емкостной компенсации).

Дополнительные материалы:

6.7 Трансформаторы трехфазные класса напряжения 10 и 35 кВ для питания электропечей постоянного тока

Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, В

Схема и группа соединения обмоток

Переключ. ступеней напряжения

Число полож. перекл.

Вид охлаждения

Масса,

т

Длина х ширина х высота, мм

ВН

НН

ТРЦП-25000/10-ПУ3

11000-5039

10000

450,5-153

Д-У/ДД-0-0-11-11

ПБВ

12

Ц

40

4260 х 3140 х 4650

ТРЦНП-25000/35-ПУ3

11000-4644

35000

450-151

РПН

22

55

4260 х 3140 х 5630



6.8 Трансформаторы трехфазные класса напряжения 6, 10 и 0,5 кв для питания электропечей постоянного тока

Тип

Номинальная мощность,
кВА

Номинальные
напряжения
обмоток, В

Схема и группа
соединения обмоток

Переключ. ступеней
напряжения

Число полож. перекл.

Вид охлаждения

Масса,

т

Длина х ширина х высота, мм

СО

ВО

Преобразоват. агрегат

ТРСП-500/6

506

6000

91,1

123

У/ДУ-1-0

ПБВ

1

С

2,6

1680 х 850 х 1354

ТРСП-630/0,5-УХЛ4

570

380

133,5

180

Д/ДД-0-0

2

2,72

1700 х 1050 х 1700

ТЦПУ-4000/10-УХЛ4

1176-482

6000
10000

240-98,4

280,8

Д/УнрУнр-11-5
У/УнрУнр-0-6

12

Ц

12,2

3230 х 1830 х 2380

ТРДЦП-4000/10-УХЛ4

1674-904

6000
10000

236,8-80

319,7

Д/ДД-0-0;

У/ДД-11-11

ДЦ

14,21

3270 х 1940 х 2700

ТРДЦП-5000/10-УХЛ4

2570-1306

2577-1300

6000
10000

259,7-92,4

260,4-92

351

14,33

ТРЦП-12500/10-УХЛ4

5752-2627

5752-2643

6000
10000

348-138

346-134

468

Ц

23,85

2850 х 2280 х 3130



6.9 Трансформаторы трехфазные масляные класса напряжения 6, 10 и 35 кВ внутренней установки для питания электропечей различного назначения (переключение дистанционное)

Тип

Номинальная мощность, кВА

Номинальные напряжения
обмоток, В

Схема и группа соединения обмоток

Переключ. ступеней напряжения

Число полож. перекл.

Вид охлаждения

Масса,

т

Длина х ширина х высота, мм

ВН

НН

ЭТЦХ-5000/10-У3(Т3)

2500-2000

6000

10500

176,5-88

178-89

Д/Д-0;

У/Д-11

ПБВ

5

Ц

17,9

3380 х 3165 х 3760

3500-2450

6000

10500

159,5-112

Д/Д-0;

У/Д-11

3500-3150

10000

10500

309-216

371-260

У/Д-11

10000

143-100

Д/Д-0

3380 х 2650 х 3760

ЭТЦХ-10000/10-У3(Т3)

4500-3600

4500-3580

6000

10500

178-89

Д/Д-0

23,6

3910 х 2655 х 4360

ЭТЦХ-10000/35-У3(Т3)

7650-6400

22000

158-105,5

8

43

40,8

5190 х 2976 х 5340

4994 х 2976 х 4698

10500-7020

10000

35000

158-105,5

158-105,5; 316-21

ЭТЦПР-10000/10-УХЛ4

4500-3000

6000

148-74

5

23,8

3688 х 3093 х 4077

ЭТЦН-12500/10-92У3

5000-2070

6000

200-69,3

Д У/Д/Д-0-11

РПН

10

30,3

3710 х 2770 х 3830

ЭТЦХ-16000/10

10500-9600

10500

228-152

Д/Д-0

5

40,94

4675 х 2406 х 5340



6.10 Трансформаторы преобразовательные трехфазные масляные класса напряжения 6 и 10 кВ для питания электротермических установок


Тип

Номинальная мощность,

кВА

Номинальные
напряжения
 обмоток,
В

Схема и группа соединения
обмоток

Переключ.
ступеней напряжения

Число

полож.

перек.

Вид охлаж-дения

Масса (полная/
транспорт.), т

Длина х ширина х высота,

мм

СО

ВО

Преобразов.

агрегат

ТМП-1000/6-УХЛ3

1018

6000

180

243

У/ДУ-11-0

-

-

М

5,75

2480 х 1410 х 2340

ТДП-3200/10-УХЛ4

1674

6000

237-139

320-188

У/ДД-5-11

ПБВ

4

Д

10,8/9,1

3790 х 2410 х 3830

ТМНП-3200/10

1678

10000

237,3

320,3

У/ДД-11-11

РПН

9

М

11,8/10,4

3060 х 1850 х 3510

ТДП-4200/6-УХЛ4

2500

6000

230-161

311-217

Д/УУ-1-7

ПБВ

3

Д

8,8/7,3

2740 х 2280 х 3500

ТМП-8000/6-УХЛ4

4000

6000

176-86

238-116

Д/УУДД-7-1-6-0

4

М

13,9/9,1

3190 х 1980 х 3430

ТЦП-10000/6-УХЛ4

6038

6000

320-212

432-286

Д/УУДД-1-7-0-6

4

Ц

16,5/13,7

3290 х 2085 х 3900

ТЦНПУ-10000/10-УХЛ3

4260

10000

105,5-56

115-60

У/Унр Унр -15-195

У/Унр Унр -345-165

РПН

19

37/30

5000 х 2450 х 4630

ТДЦНПУ-12500/10-УХЛ1

5344

10500

79-37

75-35

Z/Унр Унр -0,5-6,5

Z/Унр Унр -11,5-5,5

18

ДЦ

38/30

4830 х 2285 х 4600

ТДЦПФУД-25000/10-УХЛ4

6430 х 2

10500

140-70

150-75

Z/У/Унр Унр -0,25-6,25

Z/Д/Унр Унр -11,25-5,25

ПБВ

4

61,9/50,9

6720 х 5690 х 5000

ТДЦНПУ-32000/10-УХЛ3

11000

10000

137,5-60

160-70

У/Унр Унр -7,5-187,5

У/Унр Унр -22,5-202,5

У/Унр Унр -325,5-172,5

У/Унр Унр -337,5-157,5

РПН

19

75/68

4760 х 3600 х 5100



6.11 Трансформаторы трехфазные сухие класса напряжения 0,5 кВ для питания электропечей и установок электронагрева

Тип

Номинальная мощность, кВА

Номинальные напряжения обмоток, В

Схема и группа
соединения обмоток

Число полож. перекл.

Масса,

кг

Длина х ширина х высота, мм

ВН

НН

ОС-12/0,5-УХЛ4

10-3,3

380

10-3,33

I/I-0

4

111,5

417 х 446 х 421

ОСУ-20/0,5-А

12,5-8,34

220; 380; 500

12,82-8,54; 6,41-4,27

10 или 20

136

540 х 421 х 555

ОСУ-20/0,5-Т

15

230

10,2-5,1

155

540 х 480 х 545

16-10,65

220; 380; 400

12,82-8,54; 6,41-4,27

440 (60 Гц)

156

540 х 421 х 555

ОС-25/0,5-УХЛ4А

12,5-8,34

220; 380

136

ОС-25/0,5-УХЛ4М

16-10,65

220; 380; 400

155

540 х 480 х 545

440 (60 Гц)

158

20-13,3

220; 380

175

ОСУ-40/0,5-А

40-12

220; 380; 500

20,92-12,6; 10,46-6,3; 5,23-3,15

224,3

720 х 340 х 637

ОСУ-40/0,5-Т

220; 380; 400;

440 (50 и 60 Гц)

235,3

720 х 529 х 637

ОС-63/0,5-УХЛ4

50-15

220

380

440 (50 и 60 Гц)

83,8-50,3

84,4-50,6

83,8-50,3

5 или 10

330

728 х 435 х 587

ОСЗ-100/0,5-УХЛ4

80-50

380

76-47,5; 38-23,75

10

905

1035 х 805 х 1345

ОСЗК-100/0,5-УХЛ4

114-71,3

820

870 х 695 х 1164

ОС-125/0,5-УХЛ4А

90-33,7

220; 380

183,6-68,6; 91,8-34,3

8

466

800 х 615 х 885

100-37,5

49-18,4; 24,5-9,2; 12,25-4,6

ОС-125/0,5-УХЛ4М

97,8-38,3

440

48,9-19,1; 24,4-9,6; 12,2-4,8

12

451

100-37,5

220

380

48,8-18,3; 24,4-9,16; 12,2-4,58

46,1-17,3; 23-8,7; 11,5-4,32

125-47

220

380

48,8-18,3; 24,4-9,16; 12,2-4,58

46,1-17,3; 23-8,7; 11,5-4,32

499

ОС-135/0,5-УХЛ4М

135-50,4

380

54,3-20,27; 27,14-10,13; 13,57-5,07

600

830 х 637 х 924

ОС-140/0,5-УХЛ4М

115-43,125

380

211,1-79,17; 105,56-39,58

8

565

ОСЗ-250/0,5-УХЛ4

250-96,5

380

500

71,3-27,5

71,4-28

I/I-0

6

2780

2052 х 900 х 2110

ОСЗК-250/0,5-УХЛ4

250-118

250-96

220

380

85,5-40,5

83,2-32

ОСКР-250/0,5-УХЛ4

250-150

380

84,4-50,7

2

1400

1080 х 775 х 1280

ОСКР-320/0,5-УХЛ4

250

380

42,2-36,8-32,6

3

1400

1080 х 775 х 1280

ОСКР-320/0,5-УХЛ4М *)

150

380±10%

42,8-42,2-41,8

ОС-1000/10-69У3

1000

6000; 10000

40; 20

2

4190

1420 х 1020 х 2095



6.12 Трансформаторы трехфазные сухие класса напряжения 0,5 кВ для питания электропечей и установок электронагрева

Тип

Номинальная мощность,
кВА

Номинальные напряжения обмоток, В

Схема и группа соединения обмоток

Число полож. перекл.

Масса,кг

Длина х ширина х высота, мм

ВН

НН

ТСУ-50/0,5-УХЛ4А

40-26,6

380/220

23,75-4,58

У/У-0; Д/У-11; У/Д-1; Д/Д-0

12

311

930 х 517 х 656

ТС-63/0,5-УХЛ4А

40-26,6

220; 380

23,75-4,58

У-Д/У-Д-0-11-1

319

ТС-63/0,5-УХЛ4М

50-33,4

376

ТСС-160/0,5-У3А*)

120-69,3

380

47,9-6

Д-У/У-Д-11-0-1

16

808

1120 х 627 х 890

140-60,8

42,4-5,32

843

140

380±5%

54,3

У/У-0

3

846

ТСС-160/0,5-У3М

160-69,3

380

42,4-5,32

Д-У/У-Д-11-0-1

16

972

1120 х 617 х 890

160

380±5%

54,3

У/У-0

3

891

1120 х 522 х 890

ТСС-400/0,5-УХЛ4

315

380
220

110,8-64
111,1-64,2

У/У-0; У/Д-11
Д/У-11; Д/Д-0

1

1546

1510 х 665 х 1056

325
187

380
220

34,6-8,65; 60-15
20-5; 34,6-8,65

Д/Д-0; Д/У-11

3

345

380
220

63,6-15,9; 36,66-9,165
36,66-9,165; 63,6-15,9

У/У-0; У/Д-11
Д/Д-0; Д/У-11

*) Возможно увеличение мощности на 17%.

Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
