В настоящее время Тольяттинский Трансформатор представляет единый производственный комплекс по производству трансформаторов общепромышленного и специального исполнения: сейсмостойкие, форсированные, высокогорные, для различных климатических условий, классом напряжения 6, 10, 35, 110,220, 330, 500 кВ и линейкой мощностей 100 - 630 000 кВА.
Проведенная масштабная модернизация завода в период 2006-2009 гг. и применение при разработке новейших зарубежных материалов и компонентов позволили создавать конструкции с оптимальным сочетанием: цена-качество-эксплуатационные затраты. На этом не замедлил сказаться интерес и внимание наших ключевых потребителей: Россети, Росатом, Русгидро, РЖД; крупнейших вертикально-интегрированных нефтегазовых компаний: Газпром, Роснефть, Лукойл, ТНК, известных брендов отечественной и зарубежной металлургической, химической промышленности. Традиционно поддерживают партнерские отношения с Тольяттинским заводом другие представители строительного, сельскохозяйственного бизнеса и гражданского строительства.
Проведенные в 2013 г. испытания трансформатора ТРДН-40000/110 на устойчивость к токам короткого замыкания в авторитетной компании KEMA (Чехия) создали уникальную ситуацию, когда Тольяттинский Трансформатор оказался единственным предприятием РФ который прошел «краш-тест» с положительным результатом.
Сегодня компания движется по восходящей траектории, ее планы также связаны с заданным 60 лет назад вектором развития, а её стиль работы отражает формат современного бизнеса.
|
Трансформаторы напряжения |
|
|
Масляные |
·Трансформаторы силовые масляные класса напряжения 330 кВ ·Трансформаторы силовые масляные класса напряжения 220 кВ ·Трансформаторы силовые масляные класса напряжения 110 кВ ·Трансформаторы силовые масляные класса напряжения до 35 кВ включительно ·Трансформаторы силовые масляные класса напряжения 6-10кВ ·Трансформаторы класса напряжения 6-20 кВ типа ТМГ |
|
Сухие |
|
|
КТП |
|
|
Трансформаторы тока |
|
|
Измерительные |
|
|
Дроссели |
|
|
Реакторы |
|
|
Магнитопроводы |
|
|
Специальные (другие) |
|

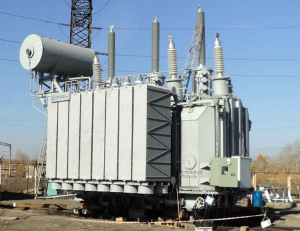

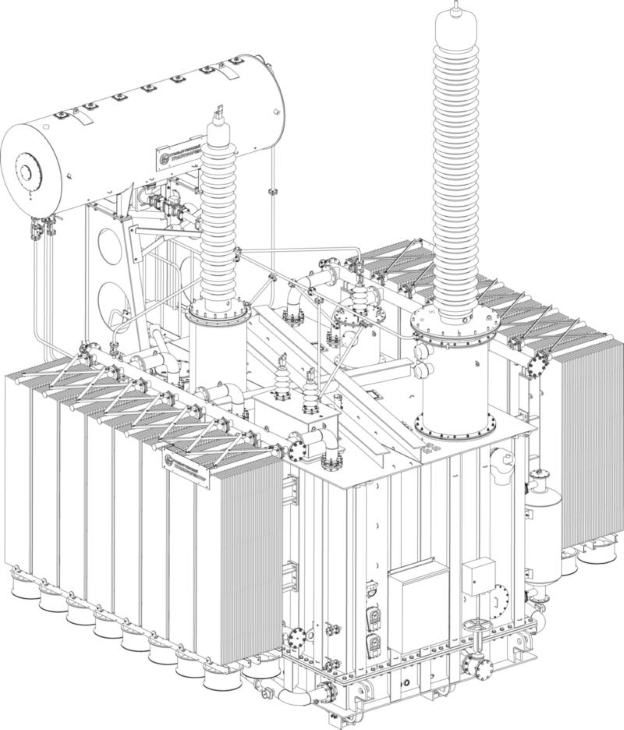

- Автотрансформаторы силовые масляные классов напряжения 110, 150, 220, 330 и 500 кВ
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 150, 220 кВ общего назначения
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) в линии СН в диапазоне ± 8 х 1,5 %, с системой охлаждения вида «М», «Д», «ДЦ» предназначены для связи электрических сетей напряжением 154, 220 и 110 кВ и питания местных потребителей |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АТДЦТН-63000/150/110-УХЛ1 ГОСТ Р 52719-2007 |
154 |
121 |
11,0 |
YHавто/D-0-11 |
20,0 |
165,0 |
115000 |
|
|
АТДЦТН-63000/220/110- УХЛ1 СТО 15352615-024-2012 |
230 |
121 |
11,00 |
YHавто/ D-О-11 |
20,0 |
175,0 |
112000 |
|
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) в линии СН в диапазоне ± 6 х 2,0%, с системой охлаждения вида «М», «Д», «ДЦ» предназначены для связи электрических сетей напряжением 220 и 110 кВ и питания местных потребителей |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АТДЦТН-125000/220/110-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
121 |
6,35; 10,5; 38,5 |
YHавто/D –О-11 |
40,0 |
280,0 |
150000 |
|
|
АТДЦТН-200000/220/110-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
121 |
6,3; 10,5; 11,0 |
YHавто/ D –О-11 |
50,0 |
370,0 |
187000 |
|
|
АТДЦТН-250000/220/110-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
121 |
10,5; 11,0 |
YHавто/ D –О-11 |
60,0 |
420,0 |
197000 |
|
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 330 кВ общего назначения
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) в линии СН в диапазоне ± 6 х 2,0%, с системой охлаждения вида «ДЦ» предназначены для связи электрических сетей напряжением 330 и 110 кВ |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АТДЦТН-125000/330/110-У1 ТУ 16 ИБМД 672748.016-2002 |
330 |
110 |
6,3 |
YHавто/D-0-11 |
80,0 |
345,0 |
*** |
|
|
АТДЦТН-125000/330/110-У1, УХЛ1 СТО 15352615-024-2012 |
330 |
115 |
6,3; 6,6; 10,5; 11,0; 38,5 |
YHавто/D-0-11 |
50,0 |
315,0 |
*** |
|
|
АТДЦТН-200000/330/110-У1* ГОСТ 17544-85 |
330 |
115 |
6,3; 6,6; 10,5;11,0; 38,5 |
YHавто/D-0-11 |
100,0 |
560,0 |
*** |
|
|
АТДЦТН-200000/330/110-У1,УХЛ1* СТО 15352615-024-2012 |
330 |
115 |
6,3; 6,6; 10,5;11,0; 38,5 |
YHавто/D-0-11 |
70,0 |
475,0 |
*** |
|
Автотрансформаторы стационарные силовые масляные однофазные трехобмоточные класса напряжения 500 кВ общего назначения
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне СН в диапазоне ± 6 х 2,0%, с системой охлаждения вида «Ц», « ДЦ» предназначены для работы в блоке с электрогенераторами мощностью до 115 МВт |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АОРЦТ-135000/500/220-У1 ТУ ИБМД 672724.001-2002 |
525/√3 |
42/√3 |
13,8-13,8 |
1 авто/1-1-0-0 |
120 |
285,0 |
185000 |
|
|
АОРДЦТ-135000/500/220-У1 ТУ ИБМД 672724.001-2002 |
525/√3 |
242/√3 |
13,8-13,8 |
1 авто/1-1-0-0 |
120 |
285,0 |
195000 |
|
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне СН в диапазоне ± 6 х 2,0%, с комбинированной системой охлаждения вида «М/Д/ДЦ» |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АОДЦТН-167000/500/220-У1 СТО 15352615-024-2012 |
500/√3 |
230/√3 |
10,5; 38,5 |
1 авто/1-0-0 |
55 |
300 |
160000 |
|
|
АОНДЦТН-267000/500/220-У1 СТО 15352615-024-2012 Диапозон ± 8 х 1,5% |
500/√3 |
230/√3 |
10,5 38,5 |
1 авто/1- 0-0 |
90 |
470 |
*** |
|
Автотрансформаторы стационарные силовые масляные трехфазные трехобмоточные класса напряжения 500 кВ общего назначения
|
Автотрансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне СН в диапазоне ± 8 ступеней с комбинированной системой охлаждения вида «М/Д/ДЦ» |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АТДЦТН-250000/500/110-У1 |
500 |
121 |
10,5 |
Ун-авто/Д-0-11 |
180 |
625 |
311000 |
|
* Значения потерь автотрансформатора могут быть уточнены по результатам приемочных испытаний.
*** В соответствии с конструкторской документацией по результатам приемочных испытаний

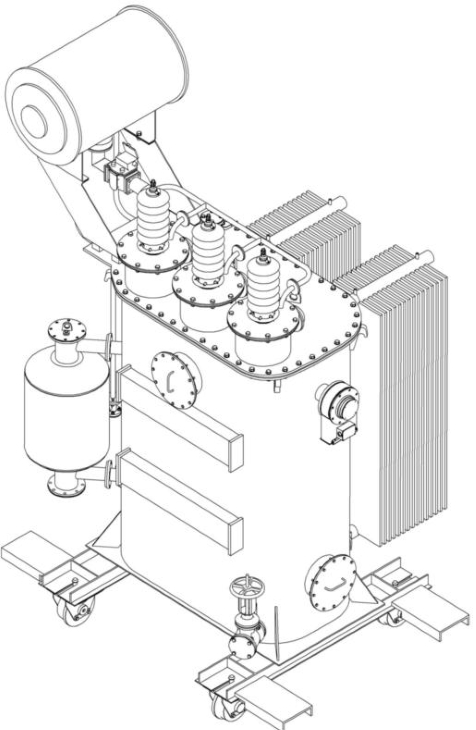

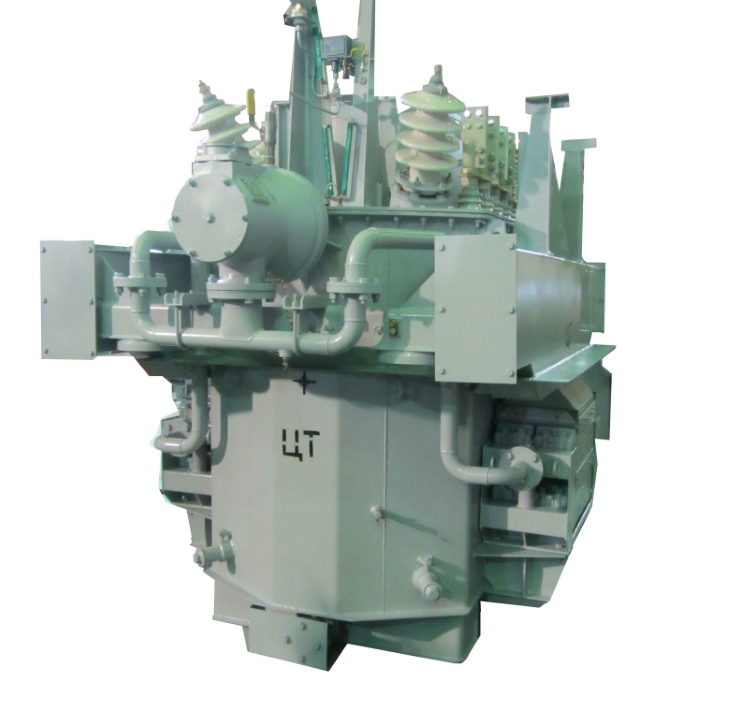

- Трансформаторы и автотрансформаторы напряжением 10-220 кВ для электрифицированных железных дорог на переменном токе
Трансформаторы преобразовательные масляные трехфазные двухобмоточные класса напряжения 10 кВ
|
Трансформаторы с переключением ответвлений сетевой обмотки – ПБВ, диапазон регулирования напряжения в сетевой обмотке ± 2 x 2,5 %, с системой охлаждения вида “Д” предназначены для питания секций полупроводниковых преобразователей постоянного тока на тяговых подстанциях электрифицированных железных дорог. |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение (при холостом ходе), кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
сетевой обмотки |
вентильной обмотки |
холостого хода |
короткого замыкания |
|
|||
|
ТРДП-12500/10 ЖУ1 ТУ 16 ИБМД.672434.050-2001 |
10,0 |
1,305 |
Y/DY-11-0 |
16,0 |
71,5 |
22500 |
|
Трансформаторы тяговые масляные однофазные классов напряжения 10 и 25 кВ
|
Трансформаторы с системой охлаждения вида “НДЦ” предназначены для преобразования напряжения контактной сети в напряжения цепей тяговых двигателей возбуждения, собственных нужд и отопления, а также для преобразования напряжения тяговых двигателей в напряжения контактной сети, возбуждения и собственных нужд магистральных электровозов, отопления и электроснабжения поезда. |
||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение сетевой обмотки, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|
|
холостого хода |
короткого замыкания |
|
||||
|
ОНДЦЭ-8000/10-У1,У2 ТУ 16 ИБМД.672424.005-2002 |
10 |
1/1/1/1/1/1-0-0-0-0-0 |
4,5 |
103,5 |
9734 |
|
|
ОНДЦЭ-4350/25-У1,У2 ТУ 16 ВЕИЮ.672324.001-2005 |
25 |
1/1/1/1/1-0-0-0-0 |
3,7 |
56,8 |
7800 |
|
|
ОНДЦЭ-5700/25-У2 ТУ 16 ВГЕИ.672424.001-2007 |
25 |
1/1/1/1/1/1-0-0-0-0-0 |
5,5 |
51,5 (при мощности обмотки отопления 300 кВ∙А) |
9300 |
|
Трансформаторы и автотрансформаторы силовые масляные однофазные двухобмоточные напряжением до 35 кВ
|
Трансформаторы с расщепленной обмоткой НН, с регулированием напряжения (ПБВ) обмотки ВН в диапазоне ± 2 x 2,5 %, с системой охлаждения вида “М». Предназначены для установок, регулируемой емкостной поперечной компенсации реактивной мощности, устанавливаемых на постах секционирования электрифицированных железных дорог и в качестве вольтодобавочного трансформатора для повышения напряжения на отстающей фазе тяговой подстанции. |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ОРМЖ-10000/27-У1,ХЛ1 ТУ 16 ИБМД.672413.005-2002 |
27,5 |
1,25; 2,5-2,5; 3,75; 5,00 |
1/1-1-0-0 |
10,0 |
50,0 |
23100 |
|
|
Автотрансформаторы без регулирования напряжения, с системой охлаждения вида “М” предназначены для питания контактных сетей электрифицированных железных дорог |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
АОМЖ-10000/27х2-У1, УХЛ1 ГОСТ Р 51559-2000 |
27,5x2 |
27,5 |
1 авто |
6,5 |
26,0 |
14265 |
|
|
АОМЖ-16000/27х2-У1, УХЛ1 ГОСТ Р 51559-2000 |
27,5x2 |
27,5 |
1 авто |
9,0 |
33,5 |
19000 |
|
Трансформаторы силовые масляные однофазные трехобмоточные классов напряжения 110 и 220
|
Трансформаторы с расщепленной обмоткой НН, с регулированием напряжения под нагрузкой на стороне НН в диапазоне ±8 x 2% с системой охлаждения вида “Д” предназначены для питания железных дорог, электрифицированных на переменном токе |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ОРДТНЖ-25000/110-У1 ГОСТ Р 51559-2000 |
115 |
38,5 |
27,5-27,5 |
1/1/1-1-0-0 |
26,0 |
135 |
64200 |
|
|
ОРДТНЖ-25000/110-У1 ГОСТ Р 51559-2000 |
115 |
11,0 |
27,5-27,5 |
1/1/1-1-0-0 |
26,0 |
135 |
64200 |
|
|
ОРДТНЖ-25000/220-У1 ГОСТ Р 51559-2000 |
230 |
11,0 |
27,5-27,5 |
1/1/1-1-0-0 |
29,0 |
130 |
83500 |
|
|
ОРДТНЖ-25000/220-У1 ГОСТ Р 51559-2000 |
230 |
38,5 |
27,5-27,5 |
1/1/1-1-0-0 |
29,0 |
130 |
83500 |
|
Трансформаторы силовые масляные трехфазные трехобмоточные класса напряжения 110
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ±16%, ±9 ступеней и с регулированием напряжения (ПБВ) на стороне СН в диапазоне ±(2x2,5%), с системой охлаждения вида “Д” предназначены для питания электрифицированных железных дорог на переменном токе. |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДТНЖ-16000/110-У1,УХЛ1 ГОСТ Р 51559-2000 |
115 |
27,5 |
6,6; 11,0 |
Yн/D/D-11-11 |
19,0 |
100 |
45500 |
|
|
ТДТНЖ-25000/110-У1,УХЛ1 ГОСТ Р 51559-2000 |
115 |
27,5 |
11,0; 6,6 |
Yн/Yн/D-0-11 |
28,5 |
140 |
61400 |
|
|
ТДТНЖ-40000/110-У1,УХЛ1 ГОСТ Р 51559-2000 |
115 |
38,5 |
27,5 |
Yн/Yн/D-0-11 |
39,0 |
200 |
81000 |
|
|
ТДТНЖУ-40000/110-У1,УХЛ1 ГОСТ Р 51559-2000 |
115 |
38,5 |
27,5 |
Yн/Yн/D-0-11 |
36,0 |
220 |
81000 |
|
Трансформаторы силовые масляные трехфазные трехобмоточные класса напряжения 220
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ±12%, ±12 ступеней и с регулированием напряжения (ПБВ) на стороне СН в диапазоне ± (2 x 2,5 %), с системой охлаждения вида “Д” предназначены для питания электрифицированных железных дорог на переменном токе |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДТНЖ-25000/220- У1,УХЛ1 ГОСТ Р 51559-2000 |
230 |
27,5 |
6,6; 11,0 |
Yн/D/D-11-11 |
40,0 |
130 |
*** |
|
|
ТДТНЖ-25000/220- У1,УХЛ1 ГОСТ Р 51559-2000 |
230 |
38,5 |
27,5 |
Yн/D/D-11-11 |
40,0 |
130 |
*** |
|
|
ТДТНЖ -40000/220-У1,УХЛ1 ГОСТ Р 51559-2000 |
230 |
27,5 |
6,6; 11,0 |
Yн/D/D-11-11 |
54,0 |
54,0 |
*** |
|
|
ТДТНЖ -40000/220-У1,УХЛ1 ГОСТ Р 51559-2000 |
230 |
38,5 |
27,5 |
Yн/D/D-11-11 |
54,0 |
54,0 |
*** |
|
Трансформаторы передвижные силовые масляные трехфазные двухобмоточные классов напряжения 110 кВ, 220
|
Трансформаторы с регулированием напряжения на стороне ВН без возбуждения (ПБВ) в диапазоне ± 2 x 2,5 % с системой охлаждения вида “ДЦ” предназначены для работы в составе передвижных тяговых подстанций сети железных дорог. |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДЦП-32000/110-У1 ТУ 16 ИБМД.672534.005-2003 |
110 |
27,5; 11,0 |
YH/D-11 |
27,0 |
141 |
59000 |
|
|
ТДЦП-25000/220-У1 ТУ 16 ИБМД.672534.002-2002 |
220; 154 |
27,5 |
YH/D-11 |
30,0 |
120 |
72000 |
|
***В соответствии с конструкторской документацией по результатам приемочных испытаний

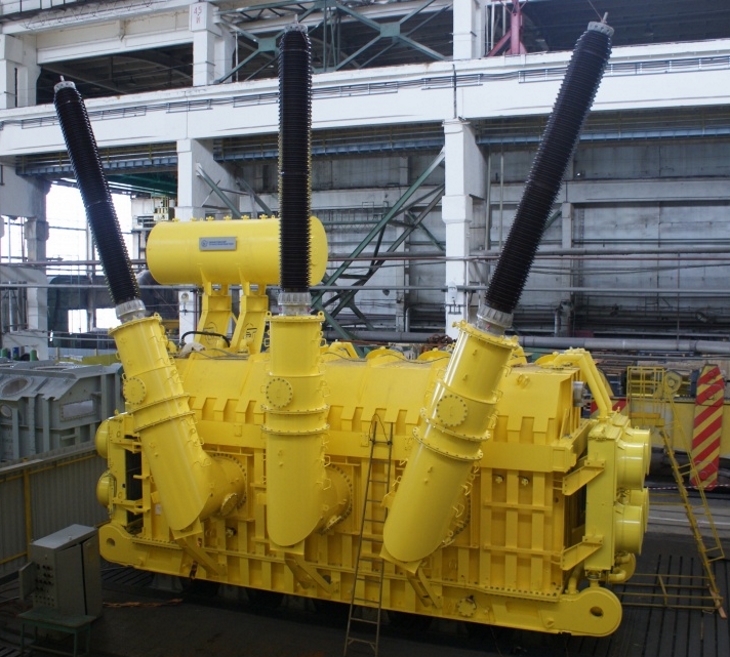

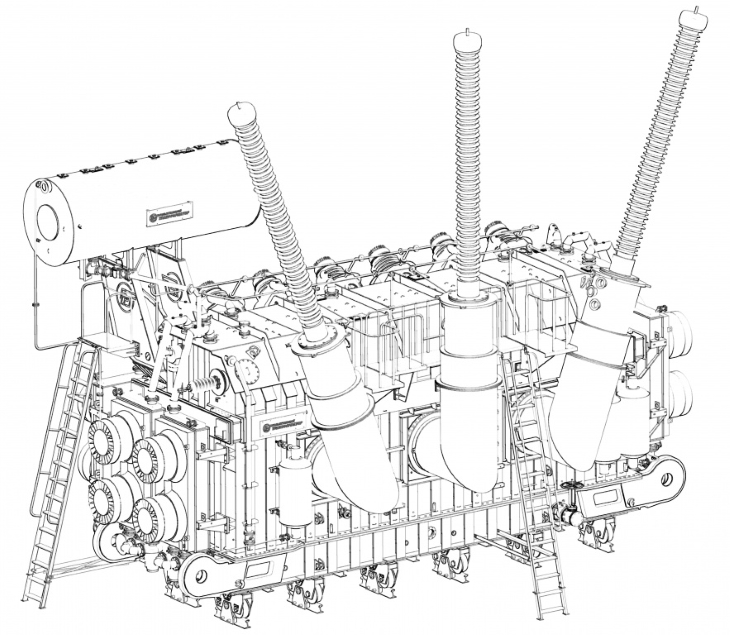

3.Трансформаторы силовые масляные класса напряжения 500 кВ
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные общего назначения
|
Трансформаторы без регулирования напряжения с системой охлаждения вида «ДЦ» предназначены для работы в блоке с электрогенераторами |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДЦ-400000/500-У1, УХЛ1 СТО 15352615-024-2012 |
525 |
13,80; 15,75; 20,00 |
Yн/D-11 |
315 |
785 |
*** |
|
|
ТДЦ -630000/500-У1, УХЛ1 СТО 15352615-024-2012 |
525 |
15,75; 20,0; 24,0; 36,75 |
Yн/D-11 |
420 |
1210 |
*** |
|
*** В соответствии с конструкторской документацией по результатам приемочных испытаний

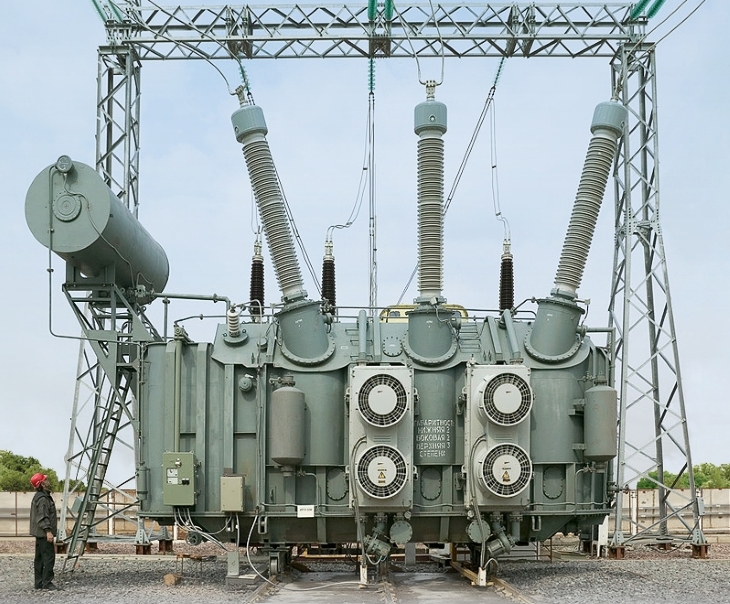

4.Трансформаторы силовые масляные класса напряжения 330 кВ
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные общего назначения
|
Трансформаторы без регулирования напряжения с системой охлаждения вида «ДЦ» предназначены для работы в блоке с генератором |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДЦ-250000/330-У1, УХЛ1 СТО 15352615-024-2012 |
347 |
13,80; 15,75 |
Yн/D-11 |
214 |
605 |
*** |
|
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ± 12 х 1 % с системой охлаждения вида «Д», «ДЦ» |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТРДНС- 40000/330- У1, УХЛ1 СТО 15352615-024-2012 |
330 |
6,3-6,3; 10,5-10,5; 10,5-6,3 |
YH/D-D |
80 |
80 |
*** |
|
|
ТРДЦН- 63000/330- У1, УХЛ1 СТО 15352615-024-2012 |
330 |
6,3-6,3; 10,5-10,5; 10,5-6,3 |
YH/D-D-11-11 |
100 |
230 |
*** |
|
*** В соответствии с конструкторской документацией по результатам приемочных испытаний

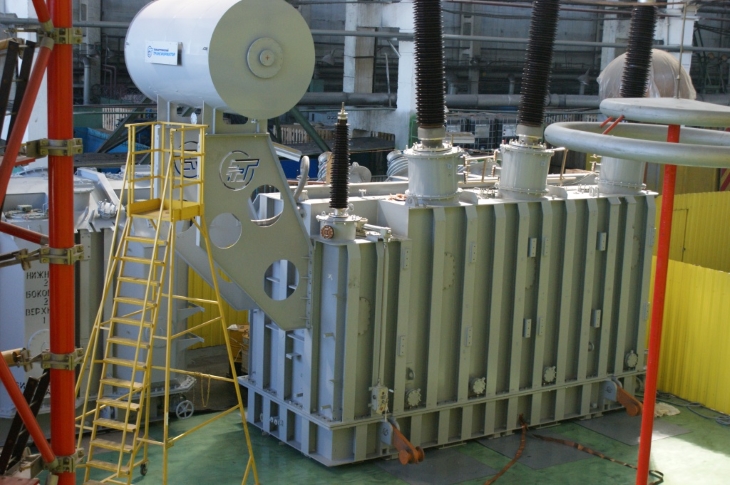

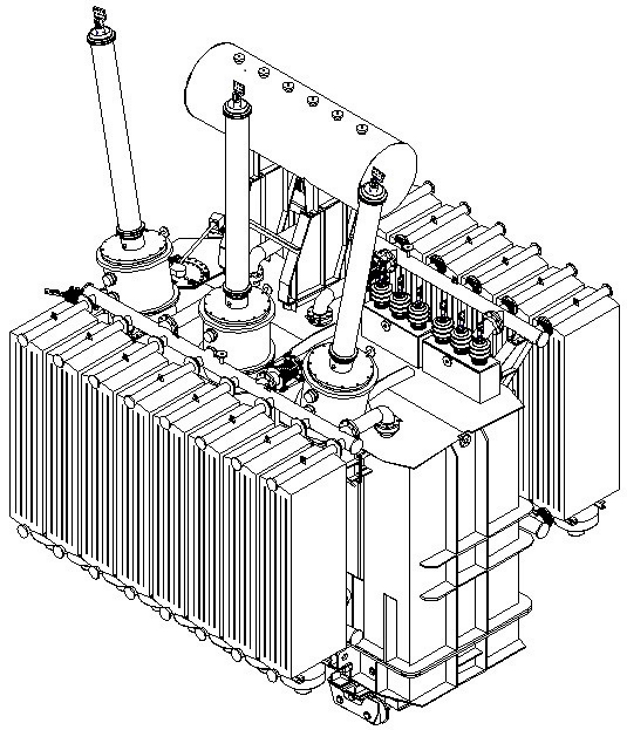

5.Трансформаторы силовые масляные класса напряжения 220 кВ
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные общего назначения
|
Трансформаторы с регулированием напряжения без возбуждения (ПБВ) на стороне ВН в диапазоне ± 2 х 2,5 % с системой охлаждения вида «Д», «ДЦ» предназначены для работы в блоках электростанций |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТД-25000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,30; 11,00 |
YH/D-11 |
25,0 |
130,0 |
*** |
|
|
ТД-40000/220-У1,УХЛ1 СТО 15352615-024-2012 |
230 |
6,30; 11,00 |
YH/D-11 |
40,0 |
170,0 |
*** |
|
|
ТДЦ-80000/220- У1, ХЛ1 СТО 15352615-024-2012 |
242 |
6,30; 10,50; 13,80 |
YH/D-11 |
60,0 |
280,0 |
*** |
|
|
ТДЦ-125000/220-У1, УХЛ1 СТО 15352615-024-2012 |
242 |
10,50; 13,80 |
YH/D-11 |
90,0 |
380,0 |
157400 |
|
|
ТДЦ-80000/220- У1, ХЛ1 СТО 15352615-024-2012 |
242 |
13,80; 15,75; 18,00 |
YH/D-11 |
90,0 |
580,0 |
*** |
|
|
ТДЦ-225000/220-У1, УХЛ1 СТО 15352615-024-2012 |
225 |
15,75 |
YH/D-11 |
110,0 |
530,0 |
215000 |
|
|
Трансформаторы без регулирования напряжения с системой охлаждения вида «ДЦ» предназначены для работы в блоках электростанций |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДЦ-125000/220-У1, УХЛ1 СТО 15352615-024-2012 |
242 |
10,50; 11,00; 11,50; 13,80 |
Yн/D- 11 |
90 |
380 |
157400 |
|
|
ТДЦ-250000/220-У1, УХЛ1 СТО 15352615-024-2012 |
242 |
13,80; 15,75 |
Yн/D- 11 |
150 |
600 |
242000 |
|
|
ТДЦ-400000/220-У1, УХЛ1 СТО 15352615-024-2012 |
242 |
15,75; 20,00 |
Yн/D- 11 |
200 |
850 |
*** |
|
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ± 12 х 1 % с системой охлаждения вида «Д», «ДЦ» |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДН-25000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,6; 11,0; 38,5 |
YH/D-11 |
22 |
120 |
82500 |
|
|
ТРДН-25000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,6-6,6; 11,0-11,0 |
YH/D-D-11-11 |
22 |
120 |
82500 |
|
|
ТРДН- 40000/220- У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 |
YH/D-D-11-11 |
50 |
170 |
99000 |
|
|
ТРДНС- 40000/220- У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 |
YH/D-D-11-11 |
50 |
170 |
99000 |
|
|
ТДН- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 |
242 |
10,5 |
YH/D-11 |
45 |
265 |
120000 |
|
|
ТРДНС- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 |
YH/D-D-11-11 |
45 |
265 |
120000 |
|
|
ТРДН-63000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 |
YH/D-D-11-11 |
45 |
265 |
120000 |
|
|
ТРДЦН- 63000/220- У1, УХЛ1 СТО 15352615-024-2012 |
230 |
6,3-6,3; 6,6-6,6; 11,0-11,0; 11,0-6,6 |
YH/D-D-11-11 |
45 |
265 |
*** |
|
|
ТРДЦН-100000/220-У1, УХЛ1* СТО 15352615-024-2012 |
230 |
11,0-11,0 |
YH/D-D-11-11 |
102 |
340 |
*** |
|
|
ТРДЦН-160000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
11,0-11,0 |
YH/D-D-11-11 |
155 |
500 |
*** |
|
|
ТРДЦН-200000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
11,0-11,0 |
YH/D-D-11-11 |
100 |
630 |
*** |
|
Трансформаторы стационарные силовые масляные трехфазные трехобмоточные общего назначения
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ± 12 х 1 %, с регулированием напряжения (ПБВ) на стороны СН в диапазоне ± 2 х 2,5 %, с системой охлаждения вида «Д» предназначены для работы в электрических сетях наружных установок |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
CН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДТН-25000/220-У1, УХЛ1 СТО 15352615-024-2012 |
230 |
27,5; 38,5 |
6,6; 10,5; 11,0; 27,5 |
Yн/Yн/D-0-11 |
30 |
130 |
94000 |
|
|
ТДТН-40000/220-У1* СТО 15352615-024-2012 |
230 |
38,5 |
6,6; 11,0 |
YH / YH /D-0-11 |
54 |
220 |
*** |
|
|
ТДТН-63000/220-У1; УХЛ1 СТО 15352615-024-2012 |
230 |
38,5 |
6,6; 11,0 |
Yн/Yн/D-0-11 |
60 |
270 |
155000 |
|
* Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
*** В соответствии с конструкторской документацией по результатам приемочных испытаний

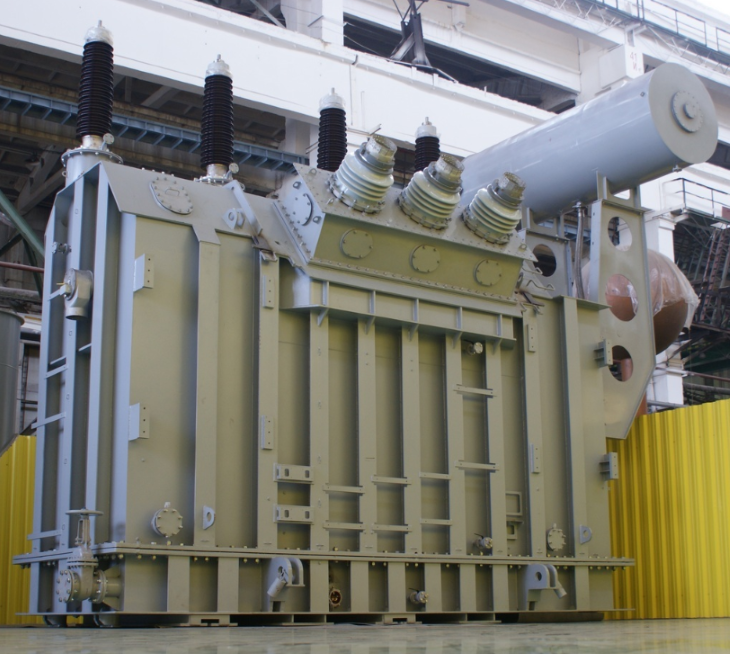

6.Трансформаторы силовые масляные класса напряжения 110 кВ
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные общего назначения
|
Трансформаторы с регулированием напряжения (ПБВ) на стороне ВН в диапазоне ± 2 х 2,5 % и без ПБВ с системой охлаждения вида «Д», «ДЦ» предназначены для работы на электростанциях в блоке с генератором |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТД-16000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5 |
Yн/D-11 |
13,0 |
80,0 |
39500 |
|
|
ТД-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5 |
Yн/D-11 |
19,0 |
120,0 |
*** |
|
|
ТД-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5 |
Yн/D-11 |
23,0 |
160,0 |
65000 |
|
|
ТД-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5 |
Yн/D-11 |
35,0 |
245,0 |
76600 |
|
|
ТД-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5 |
Yн/D-11 |
35,0 |
320,0 |
75000 |
|
|
ТДЦ-63000/110-У1, ХЛ1, УХЛ1 СТО 15352615-023-2011 |
121 |
10,5 |
Yн/D-11 |
35,0 |
245,0 |
76600 |
|
|
ТД-80000/110-У1, СТО 15352615-023-2011 |
121 |
6,3*; 10,5; 13,8 |
Yн/D-11 |
40,0 |
310,0 |
96000 |
|
|
ТДЦ-80000/110-У1,УХЛ1 СТО 15352615-023-2011 |
121 |
6,3; 10,5; 13,8 |
н/D-11 |
40,0 |
310,0 |
*** |
|
|
ТДЦ-100000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
10,5 |
Yн/D-11 |
60,0 |
350,0 |
104000 |
|
|
ТДЦ-125000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
10,5; 11,0; 13,8 |
Yн/D-11 |
65,0 |
420,0 |
138000 |
|
|
ТДЦ-160000/110-У1, УХЛ |
121 |
10,5 |
Yн/D-11 |
65,0 |
450,0 |
*** |
|
|
ТДЦ-200000/110-У1, УХЛ1 СТО 15352615-023-2011 |
121 |
13,8*; 15,0; 15,75*; 18,0* |
Yн/D-11 |
90,0 |
550,0 |
190000 |
|
|
ТДЦ-225000/110-У1, УХЛ1 |
121 |
15,0 |
Yн/D-11 |
90,0 |
600,0 |
*** |
|
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) в нейтрали ВН в диапазоне ± 16 % ± 9 ступеней (± 14,24 % ± 8 ступеней) с системой охлаждения вида «М», «Д» или «ДЦ» предназначены для преобразования и передачи электрического переменного тока |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМН-2500/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,6; 11,0 |
Yн/D-11 |
3,9 |
22,0 |
17000 |
|
|
ТМН-6300/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,6; 11,0 |
Yн/D-11 |
6,5 |
35,0 |
28700 |
|
|
ТДН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3; 6,6; 10,5; 11,0; 16,5; 38,5 |
Yн/D-11 |
10,0 |
56,0 |
33400 |
|
|
ТДН-10000/110-У1 сейсмостойкий |
115 |
6,6; 11,0 |
Yн/D-11 |
10,0 |
56,0 |
30210 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
ТМН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3; 6,6; 10,5; 11,0; 16,5; 38,5 |
Yн/D-11 |
10,0 |
56,0 |
33400 |
|
|
ТМН-16000/110- У1 СТО 15352615-023-2011 |
115 |
6,6; 11,0 |
Yн/D-11 |
12,0 |
83,0 |
45000 |
|
|
ТДН-16000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,6; 11,0 |
Yн/D-11 |
12,0 |
83,0 |
45000 |
|
|
ТДН-16000/110-У1, УХЛ1** высокогорный, сейсмостойкий ТУ16 ИБМД.672538.019-2002 |
115 |
6,6 |
Yн/D-11 |
16,5 |
85,0 |
45000 |
|
|
ТДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3; 6,6; 10,5; 11,0; 38,5 |
Yн/D-11 |
19,0 |
120,0 |
55000 |
|
|
ТРДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3; 6,3-10,5; 6,6-6,6; 6,6-11,0; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
19,0 |
120,0 |
55000 |
|
|
ТДН-32000/110- У1, УХЛ1 |
115 |
6,6; 11,0; 38,5 |
Yн/D-11 |
25,0 |
160,0 |
*** |
|
|
ТРДН-32000/110- У1, УХЛ1 |
115 |
6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
25,0 |
160,0 |
*** |
|
|
ТДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,6; 11,0; 38,5 |
Yн/D-11 |
22,0 |
170,0 |
69000 |
|
|
ТРДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
22,0 |
170,0 |
69000 |
|
|
ТДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,6; 10,5; 11,0 38,5 |
Yн/D-11 |
35,0 |
245,0 |
85000 |
|
|
ТРДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3 6,6-6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
35,0 |
245,0 |
85000 |
|
|
ТРДЦН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
35,0 |
245,0 |
85000 |
|
|
ТДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3 |
Yн/D-11 |
40,0 |
310,0 |
98700 |
|
|
ТРДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3; 6,6-6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
40,0 |
310,0 |
98700 |
|
|
ТРДЦН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 |
Yн/D-D-11-11 |
40,0 |
310,0 |
98700 |
|
|
ДЦН-125000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
10,5 |
Yн/D-11 |
60,0 |
400,0 |
127800 |
|
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные с повышенной нагрузочной способностью
|
Трансформаторы с повышенной нагрузочной способностью, с регулированием напряжения под нагрузкой (РПН) в нейтрали ВН в диапазоне ± 16 % ± 9 ступеней, имеющие систему охлаждения вида «М», «Д» и дополнительно вводимую к ним форсированную систему охлаждения вида «Ф», обеспечивающую повышение нагрузочной способности предназначены для работы на понижающих двухтрансформаторных подстанциях |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДНФ-16000/110-У1 ТУ16 ИБМД.672500.001-2002 |
115 |
6,6; 11,0 |
Yн/D-11 |
16,5 |
85 |
43500 |
|
|
ТРДНФ-16000/110-У1 ТУ16 ИБМД.672500.001-2002 |
115 |
6,6-6,6; 11,0-11,0; 6,6-11,0 |
Yн/D-D-11-11 |
16,5 |
85 |
44700 |
|
|
ТРДНФ-25000/110-У1 ТУ16 ИБМД.672500.001-2002 |
115 |
6,6-6,6; 11,0-11,0; 6,6-11,0 |
Yн/D-D-11-11 |
23,0 |
120 |
55300 |
|
|
ТРДНФ-40000/110-У1 ТУ 16 ИБМД. 672500.001-2002 |
115 |
6,6-6,6; 11,0-11,0; 6,6-11,0 |
Yн/D-D-11-11 |
31,5 |
170 |
70500 |
|
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) в стороне ВН в диапазоне ± 16 % ± 9 ступеней с системой охлаждения вида «Д», «ДЦ» предназначены для питания резкопеременных нагрузок главных приводов прокатных станов металлургических производств и дуговых сталеплавильных печей |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТРДНМ-63000/100000/110-У1 ТУ16 ИБМД.672638.015-2002 |
115 |
10,5-10,5 |
Yн/D-D-11-11 |
50,0 |
245 |
89000 |
|
|
ТРДЦНКМ-63000/100000/110-У1 ТУ16 ИБМД.672638.015-2002 |
115 |
10,5-10,5 |
Yн/D-D-11-11 |
50,0 |
245 |
90000 |
|
|
ТДНМ-63000/100000/110-У1 ТУ16 ИБМД.672638.015-2002 |
115 |
38,5 |
Yн/D-11 |
50,0 |
245 |
89000 |
|
Трансформаторы стационарные силовые масляные трехфазные трехобмоточные общего назначения
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на нейтрали ВН в диапазоне ± 16 % ± 9 ступеней (± 14,24 % ± 8 ступеней) без регулирования напряжения на стороне СН с системой охлаждения вида «М», «Д», «ДЦ» предназначены для нужд народного хозяйства |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМТН-6300/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/Yн/D-0-11 |
8,6 |
8,6 |
32000 |
|
|
ТМТН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
115 |
6,6; 11,0 |
Yн/Yн/D-0-11 |
12,0 |
70 |
45200 |
|
|
ТДТН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/Yн/D-0-11 |
12,0 |
70 |
45200 |
|
|
ТДТН-16000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/ Yн /D-0-11 |
15,8 |
90 |
45000 |
|
|
ТДТН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
6,6 11,0 |
Yн/D/D-11-11 |
21,0 |
130 |
63050 |
|
|
ТДТН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/ Yн /D-0-11 |
21,0 |
130 |
63050 |
|
|
ТДТН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
6,6; 11,0 |
Yн/D/D-11-11 |
30,0 |
200 |
85550 |
|
|
ТДТН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/ Yн /D-0-11 |
30,0 |
200 |
85550 |
|
|
ТДТН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
6,6 |
Yн/D/D-11-11 |
45,0 |
270 |
117200 |
|
|
ТДТН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,6; 11,0 |
Yн/ Yн /D-0-11 |
45,0 |
270 |
117200 |
|
|
ТДТН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,3; 10,5 |
Yн/ Yн /D-0-11; Yн/D/D-11-11 |
50,0 |
365 |
150000 |
|
|
ТДЦТН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
38,5 |
6,3; 10,5 |
Yн/ Yн /D-0-11; Yн/D/D-11-11 |
50,0 |
365 |
*** |
|
Трансформаторы стационарные силовые масляные трехобмоточные шахтные
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на нейтрали ВН в диапазоне ± 16 % ± 9 ступеней (± 14,24 % ± 8 ступеней) с системой охлаждения вида «Д» предназначены для электроснабжения угольных шахт |
||||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
|||
|
ВН |
СН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДТНШ-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3 |
6,6 |
Yн/D/D-11-11 |
12,0 |
70 |
45200 |
|
|
ТДТНШ-10000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
11,0 |
Yн/D/D-11-11 |
12,0 |
70 |
45200 |
|
|
ТДТНШ-16000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3 |
6,6 |
Yн/D/D-11-11 |
15,8 |
90 |
45000 |
|
|
ТДТНШ-16000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
11,0 |
Yн/D/D-11-11 |
15,8 |
90 |
45000 |
|
|
ТДТНШ-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3 |
6,6 |
Yн/D/D-11-11 |
21,0 |
130 |
63050 |
|
|
ТДТНШ-25000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
11,0 |
Yн/D/D-11-11 |
21,0 |
130 |
63050 |
|
|
ТДТНШ-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
6,3; |
6,6 |
Yн/D/D-11-11 |
35,0 |
200 |
85550 |
|
|
ТДТНШ-40000/110-У1, УХЛ1 СТО 15352615-023-2011 |
115 |
11,0 |
11,0 |
Yн/D/D-11-11 |
35,0 |
200 |
85550 |
|
*** В соответствии с конструкторской документацией по результатам приемочных испытаний

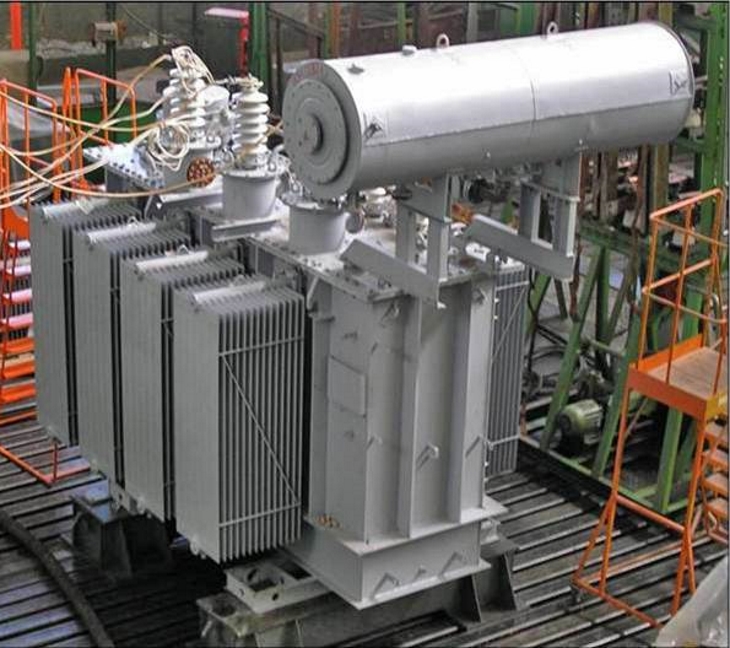

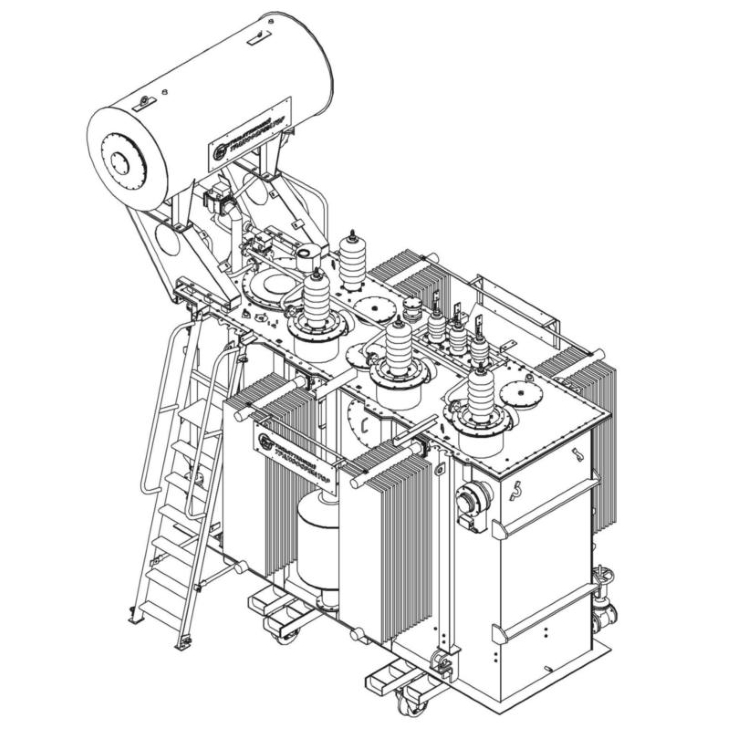

7.Трансформаторы силовые масляные класса напряжения до 35 кВ включительно.
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные общего назначения
|
Трансформаторы с переключением ответвлений без возбуждения (ПБВ) на стороне ВН в диапазоне ± 2 х 2,5 %, с системой охлаждения вида «М», понижающие предназначены для передачи и распределения электроэнергии |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМ-1600/35-У1, УХЛ1 ГОСТ 11920-85 |
35,00; 36,75 |
6,3; 10,5 |
Yн/D-11 |
2,75 |
18,5 |
6450 |
|
|
ТМ-1600/35-У1, УХЛ1* СТО 15352615-012-2011 |
35,00 |
0,4 |
Y/Yн -0 |
2,75 |
18,0 |
** |
|
|
ТМ-1600/35-У1, УХЛ1* СТО 15352615-012-2011 |
35,00 |
10,5 |
Y/D-11 |
2,75 |
16,5 |
** |
|
|
ТМ-2500/35-У1, УХЛ1* СТО 15352615-012-2011 |
35,00 |
6,3; 10,5 |
Y/D-11 |
3,90 |
23,5 |
** |
|
|
ТМ-4000/35-У1, УХЛ1 ГОСТ 11920-85 |
35,00 |
6,3; 10,5 |
Yн/D-11 |
5,30 |
33,5 |
11300 |
|
|
ТМ-6300/35-У, УХЛ1 ГОСТ 11920-85 |
35,00 |
6,3; 10,5 |
Yн/D-11 |
7,60 |
46,5 |
17600 |
|
|
ТМ-6300/35-У1, УХЛ1 СТО 15352615-012-2011 |
35,00 |
10,5 |
Y/D-11 |
7,60 |
46,5 |
17600 |
|
|
ТМ-10000/35-У1, УХЛ1 СТО 15352615-012-2011 |
6,00*; 6,30*; 10,00; 10,50* |
6,3; 10,5* |
D/D-0; Yн/D-11* |
12,00 |
60,0 |
26980 |
|
|
Трансформаторы с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 4 х 2,5 %, понижающие, с системой охлаждения вида «М» предназначены для передачи и преобразования электрической энергии переменного тока |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМН-2500/35-У1, УХЛ1 СТО 15352615-012-2011 |
35,0 |
6,3; 11,0 |
Y/D-11 |
4,1 |
23,5 |
11200 |
|
|
ТМН-4000/35-У1, УХЛ1 СТО 15352615-012-2011 |
35,0 |
6,3; 11,0 |
Y/D-11 |
5,6 |
33,5 |
13500 |
|
|
ТМН-6300/35-У1, УХЛ1 СТО 15352615-012-2011 |
35,0 |
6,3; 11,0 |
Y/D-11 |
8,0 |
46,5 |
18500 |
|
|
Трансформаторы без регулирования напряжения с системой охлаждения вида «Д» или «ДЦ» предназначены для работы на объектах энергетики |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТД-10000/35-У1 ВЕИЮ.672133.002 |
10,5 |
6,3 |
D/D-0 |
9,0 |
60 |
23700 |
|
|
ТДЦ-80000/35-У1, УХЛ1 СТО 15352615-012-2011 |
38,5 |
6,3 |
D/D-0*; Yн/D-11 |
55,0 |
290 |
86500 |
|
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные для собственных нужд электростанций
|
Трансформаторы с регулированием напряжения под нагрузкой (РПН) на стороне ВН в диапазоне ± 8 х 1,5 % с системой охлаждения вида «Д» предназначены для работы в электрических сетях комплектных трансформаторных подстанций |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТДНС-10000/35-У1, УХЛ1 СТО 15352615-012-2011 |
10,50 |
6,3 |
D/D-0 |
11,0 |
60,0 |
29200 |
|
|
ТДНС-10000/35-У1, УХЛ1 СТО 15352615-012-2011 |
15,75; 35,00; 36,75 |
6,3; 10,5; 11,0 |
Yн/Y-0; Yн/D-11 |
11,0 |
60,0 |
29200 |
|
|
ТДНС-16000/20-У1, УХЛ1 СТО 15352615-012-2011 |
10,50 11,00 |
6,3 |
D/D-0; Yн/Y-0; Yн/D-11* |
14,5 |
85,0 |
37500 |
|
|
ТДНС-16000/20-У1, УХЛ1 СТО 15352615-012-2011 |
15,00 |
6,3 |
D/D-0; Yн/Y-0* |
14,5 |
85,0 |
37500 |
|
|
ТДНС-16000/20-У1, УХЛ1 СТО 15352615-012-2011 |
15,75* |
10,5* |
Yн/Y-0*; Yн/D-11* |
14,5 |
85,0 |
37500 |
|
|
ТДНС-16000/20-У1, УХЛ1 СТО 15352615-012-2011 |
20,00 |
10,5 |
Yн/D-11 |
14,5 |
85,0 |
37500 |
|
|
ТДНС-16000/35-У1, УХЛ1 СТО 15352615-012-2011 |
35,00; 36,75; 38,50 |
6,3; 10,5; 11,0 |
н/Y-0*; Yн/D-11 |
14,5 |
85,0 |
33900 |
|
|
ТРДНС-25000/15-У1, УХЛ1 ВЕИЮ.672438.006 |
15,75 |
6,3-6,3; 10,5- 10,5 |
D/D-D-0-0 |
20,0 |
115,0 |
47000 |
|
|
ТРДНС-25000/35-У1, УХЛ1* |
36,75 |
6,3-6,3; 10,5-10,5 |
Yн/D- D-11-11 |
20,0 |
115,0 |
47000 |
|
|
ТРДНС-32000/15-У1* ГОСТ 11920-85 |
15,75 |
6,3-6,3; 6,3-10,5; 10,5-10,5 |
D/D-D-0-0 |
24,5 |
145,0 |
*** |
|
|
ТРДНС-32000/35-У1, УХЛ1* ГОСТ 11920-85 |
18,0; 20,0; 24,0 |
6,3-6,3; 10,5-10,5 |
D/D-D-0-0 |
24,5 |
145,0 |
*** |
|
|
ТРДНС-32000/35-У1, УХЛ1* |
36,75 |
6,3-6,3; 10,5-10,5 |
Yн/D- D-11-11 |
24,5 |
145,0 |
*** |
|
|
ТРДНС-40000/20-У1, УХЛ1* |
15,75; 18,00; 20,00 |
6,3-6,3; 6,3-10,5; 10,5-10,5 |
D/D-D-0-0 |
36,0 |
170,0 |
70000 |
|
|
ТРДНС-40000/35 У1, УХЛ1 СТО 15352615-012-2011 |
22,0 |
6,9-6,9 |
Yн/D-D-11-11 |
25,0 |
170,0 |
68000 |
|
|
ТРДНС-40000/35 У1, УХЛ1 СТО 15352615-012-2011 |
24,0* 36,75 |
6,3-6,3; 10,5-10,5 |
Yн/D-D-11-11; D/D-D-0-0* |
25,0 |
170,0 |
68000 |
|
|
ТРДНС-63000/35-У1, УХЛ1 СТО 15352615-012-2011 |
20,0*; 24,0 |
6,3-6,3; |
D/D-D-0-0 |
32,0 |
250,0 |
86000 |
|
*Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
** Значения параметров трансформатора устанавливаютcя по результатам приемочных испытаний.
***В соответствии с конструкторской документацией по результатам приемочных испытаний

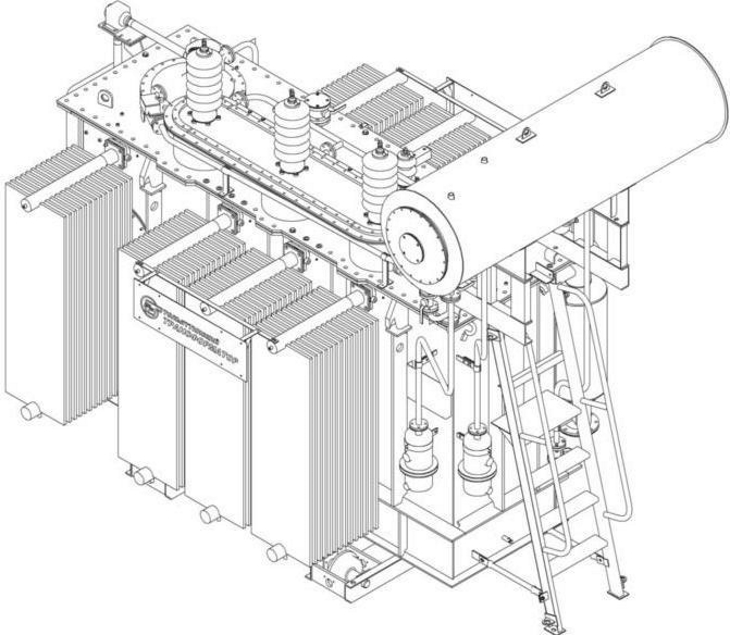

8.Трансформаторы силовые масляные класса напряжения 6-10кВ
Трансформаторы стационарные силовые масляные трехфазные двухобмоточные для собственных нужд электростанций.
|
Трансформаторы с переключением ответвлений без возбуждения (ПБВ) на стороне ВН в диапазоне ± 2 х 2,5 %, с системой охлаждения вида «М», понижающие предназначены для передачи и распределения электроэнергии |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМ-1000/10- У1 СТО 15352615-012-2011 |
6,00*; 10,00 |
0,40 |
D/Yн -11*; Y/Yн -0; Yн/D -11* |
1,90 |
12,2 |
3495 |
|
|
ТМ-1600/10- У1 СТО 15352615-012-2011 |
6,00; 10,00* |
0,40 |
D/Yн -11*; Y/Yн -0*; Yн/D -11 |
2,35 |
18,0 |
4750 |
|
|
ТМ-2500/10-У1 СТО 15352615-012-2011 |
6,00*; 10,00 |
0,40; |
D/Yн -11; Y/D-11 |
4,20 |
28,0 |
7800 |
|
|
ТМ-2500/10-У1 СТО 15352615-012-2011 |
6,00*; 10,00 |
6,30 |
D/Yн -11; Y/D-11 |
3,90 |
23,5 |
7800 |
|
|
ТМ-4000/10-У1 СТО 15352615-012-2011 |
10,00; 10,50* |
6,30; 10,50* |
Y/D-11 |
5,20 |
33,5 |
11300 |
|
|
ТМ-6300/10-У1 СТО 15352615-012-2011 |
6,00 |
6,30 |
D/D - 0 |
7,40 |
46,5 |
15100 |
|
|
ТМ-6300/10-У1 СТО 15352615-012-2011 |
10,50 |
3,15*; 6,30 |
Yн/D – 11*; D/D - 0 |
7,40 |
46,5 |
15100 |
|
|
ТМ-10000/10-У1 СТО 15352615-012-2011 |
6,00*; 6,30*; 10,00*; 10,50 |
6,30; 10,50* |
D/D-0; Yн/D-11* |
12,00 |
60,0 |
7700 |
|
|
Трансформаторы с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 8 х 1,25 %, понижающие с системой охлаждения вида «М» предназначены для собственных нужд электростанций |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМНС-6300/10-У1 |
10,5 |
6,3 |
D/D-0 |
6,4 |
44,4 |
18700 |
|
*Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.
9.Трансформаторы класса напряжения 6-20 кВ типа ТМГ

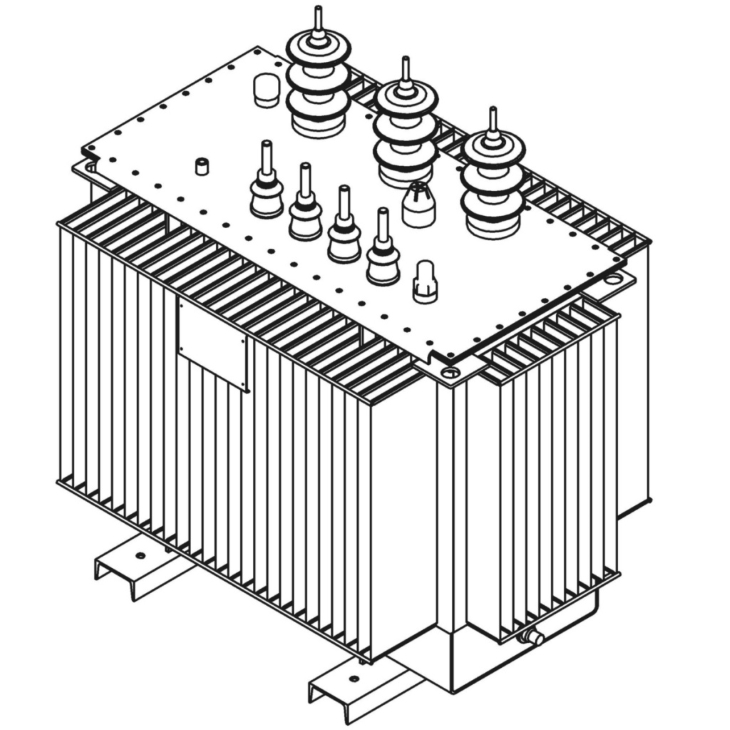

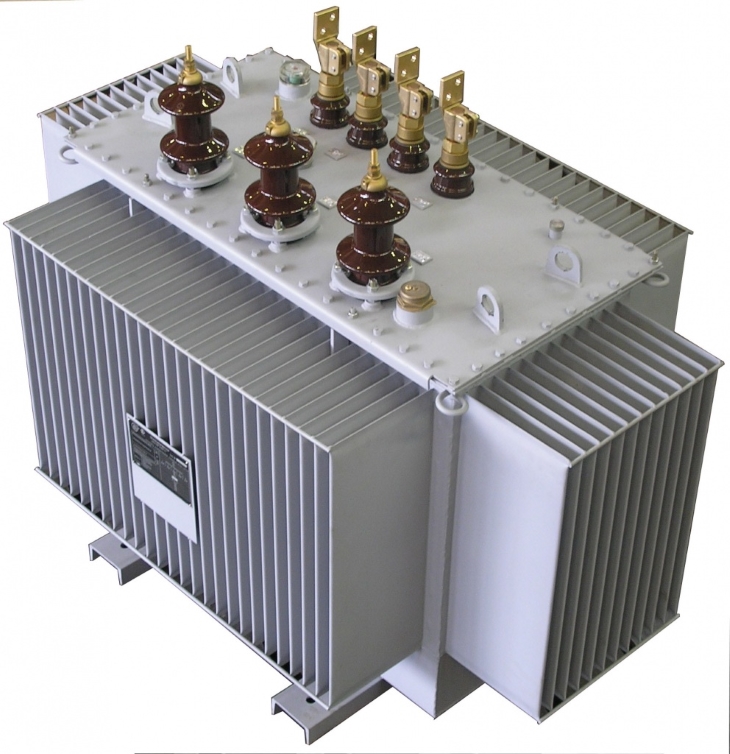

Предназначены для передачи и распределения электроэнергии, питающей электрические установки.
Трансформаторы с переключением ответвлений обмоток без возбуждения (ПБВ) в обмотке ВН в диапазоне ±2 х 2,5 % ±2 ступени с системой охлаждения вида «М», с гофрированными стенками бака, обеспечивающими необходимую поверхность охлаждения.
|
Энергосберегающие трехфазные масляные трансформаторы напряжением 6-10 кВ герметичного исполнения общего назначения |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМГ-40/10-У1 |
6; 10 |
0,4 |
У/Ун-0; |
0,17 |
0,88 |
375 |
|
|
ТМГ-63/10-У1 |
6; 10 |
0,4 |
У/Ун-0; |
0,21 |
1,28 |
458 |
|
|
ТМГ-100/10-У1 (УХЛ1) |
6; 10 |
0,4 |
Д/Ун-11 |
0,26 |
1,97 |
540 |
|
|
ТМГ-160/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,35 |
2,9 |
770 |
|
|
ТМГ-250/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,5 |
3,5 |
1040 |
|
|
ТМГ-400/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,61 |
5,4 |
1330 |
|
|
ТМГ-630/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,8 |
7,6 |
1760 |
|
|
ТМГ-1000/10-У1 (УХЛ1)* |
6; 6,3; |
0,4 |
У/Ун-0; |
1,1 |
10,5 |
2650 |
|
|
ТМГ-1600/10-У1 (УХЛ1)* |
6; 6,3; |
0,4 |
У/Ун-0; |
1,5 |
16,5 |
3900 |
|
|
ТМГ-2500/10-УХЛ1** |
6; 10 |
0,4 |
У/Ун-0; |
2,4 |
21 |
5420 |
|
|
Стандартные трехфазные масляные трансформаторы напряжением 6-10 кВ герметичного исполнения общего назначения |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМГ(2)-250/10-У1(УХЛ1) |
6; 10 |
0,4 |
У/Ун-0; |
0,53 |
4,2 |
950 |
|
|
ТМГ(2)-400/10-У1 (УХЛ1) |
6; 10 |
0,4 |
У/Ун-0; |
0,75 |
6 |
1198 |
|
|
ТМГ(2)-630/10-У1 (УХЛ1) |
6; 10 |
0,4 |
У/Ун-0; |
1,03 |
8,4 |
1710 |
|
|
ТМГ(2)-1000/10-У1 (УХЛ1)* |
6; 10 |
0,4 |
У/Ун-0; |
1,4 |
13 |
2454 |
|
|
ТМГ(2)-1250/10-У1 (УХЛ1)* |
6; 6,3; |
0,4 |
У/Ун-0; |
1,35 |
12,5 |
2894 |
|
|
Трансформаторы трехфазные масляные напряжением 20 кВ герметичного исполнения общего назначения |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМГ-250/20-У1 |
20 |
0,4 |
У/Ун-0; |
0,53 |
3,5 |
1224 |
|
|
ТМГ-400/20-У1 |
20 |
0,4 |
У/Ун-0; |
0,75 |
5,4 |
1673 |
|
|
ТМГ-630/20-У1 |
20 |
0,4 |
У/Ун-0; |
1,03 |
1,03 |
2065 |
|
|
Трансформаторы трехфазные масляные герметичные фланцевого исполнения общего назначения для бокового подключения шин |
|||||||
|
Тип изделия, обозначение нормативного документа |
Номинальное напряжение, кВ |
Схема и группа соединения обмоток |
Потери, кВт |
Масса, кг полная |
|
||
|
ВН |
НН |
холостого хода |
короткого замыкания |
|
|||
|
ТМГ(Ф)-400/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,61 |
5,4 |
1330 |
|
|
ТМГ(Ф)-630/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
0,8 |
7,6 |
1760 |
|
|
ТМГ(Ф)-1000/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
1,1 |
10,5 |
2650 |
|
|
ТМГ(2)(Ф)-1250/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
1,35 |
12,5 |
2894 |
|
|
ТМГ(Ф)-1600/10-У1 (УХЛ1) |
6; 6,3; |
0,4 |
У/Ун-0; |
1,5 |
16,5 |
3900 |
|
* - по требованию заказчика возможна установка дополнительных приборов (электроконтактный мановакуумметр, сигнализирующий термометр)
** - трансформатор снабжен электроконтактным мановакуумметром и сигнализирующим термометром
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
