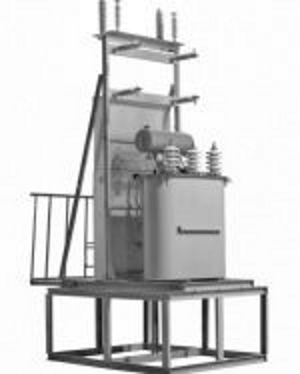

КТПЖ мощностью 25-630 кВА |
|
КТПС мощностью 25-400 кВА |
||
КТПОБ мощностью 63 кВА наружной установки |
||
КТПУ мощностью 25-630 кВА |
||

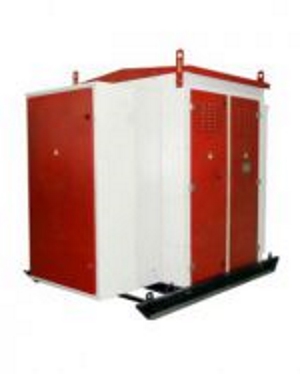

КТП городского типа мощностью 160-1000 кВА |
||
КТП проходного типа мощностью 25-1000 кВА |
||
КТП тупикового типа мощностью 25-250 кВА |
||
КТП тупикового типа мощностью 25-1000 кВА |
||

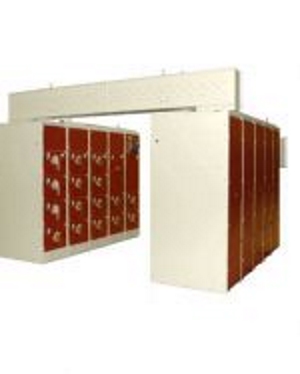

(2) КТП 160-2500 кВА внутренней установки |
||
(2)КТП мощностью 25-2500 кВА в утепленной оболочке |
||

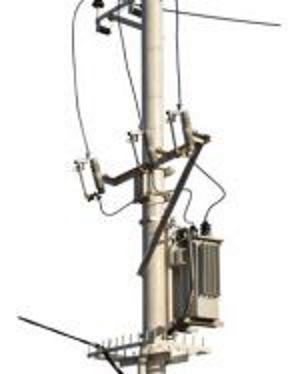

Однофазные СТП мощностью 0,63-10 кВА на 6 (10) кВ |
||
Однофазные СТП мощностью 2,5-10 кВА на 27,5 кВ |
||
Однофазные СТП мощностью 2,5-10 кВА на 35 кВ |
||

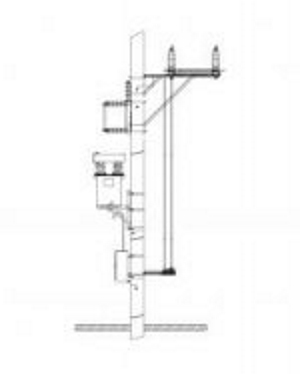

СТП мощностью 25-250 кВА на 6(10) кВ |
Трансформаторы напряжения |
|
Масляные |
ОМ(П), ОМ, ОМЖ, ТМ на напряжение 6 (10) кВ, ТМ на напряжение 35 кВ, ТМГ (защита масла - азот) на напряжение 6 (10) кВ, ТМГ (в гофробаке) на напряжение 6 (10) кВ, ТМЖ, ТМЗ, ТМН, ТМОБ, ТМПН, ТМПНГ, ТМФ, ТС(З)Л |
Сухие |
|
КТП |
КТПЖ 25-630 кВА, КТПС 25-400 кВА, КТПОБ 63 кВА наружной установки, КТПУ 25-630 кВА, КТП городского типа 160-1000 кВА, КТП проходного типа 25-1000 кВА, КТП тупикового типа 25-250 кВА, КТП тупикового типа 25-1000 кВА, (2) КТП 160-2500 кВА внутренней установки, (2)КТП 25-2500 кВА в утепленной оболочке, Однофазные СТП 0,63-10 кВА на 6 (10) кВ, Однофазные СТП 2,5-10 кВА на 27,5 кВ, Однофазные СТП 2,5-10 кВА на 35 кВ, СТП 25-250 кВА на 6(10) кВ |
Трансформаторы тока |
|
Измерительные |
|
Дроссели |
|
Реакторы |
|
Магнитопроводы |
|
Специальные (другие) |
|
|
|
1.Силовые трансформаторы

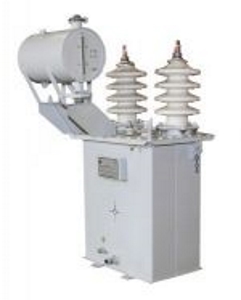

Трансформаторы однофазные типов ОМ, ОМП предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии.
Основные технические характеристики
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
0,63 |
6; 10 |
0,23 |
I/I-0 |
0,025 |
0,030 |
5,0 |
35,0 |
1,25 |
6; 10 |
0,23 |
I/I-0 |
0,022 |
0,058 |
5,0 |
19,0 |
2,5 |
6; 10 |
0,23 |
I/I-0 |
0,032 |
0,100 |
5,5 |
15,0 |
4 |
6; 10 |
0,23 |
I/I-0 |
0,052 |
0,100 |
3,5 |
11,0 |
6 |
6; 10 |
0,23 |
I/I-0 |
0,054 |
0,180 |
4,5 |
5,0 |
10 |
6; 10 |
0,23 |
I/I-0 |
0,056 |
0,260 |
4,5 |
5,0 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
0,63 |
459 |
332 |
620 |
48,8 |
1,25 |
459 |
332 |
620 |
49,5 |
2,5 |
332 |
332 |
620 |
50,1 |
4,0 |
525 |
615 |
675 |
85 |
6,0 |
525 |
615 |
675 |
116 |
10 |
525 |
615 |
675 |
116 |

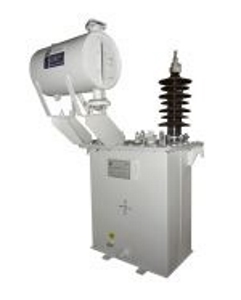

Трансформаторы однофазные с естественным масляным охлаждением, предназначены для питания различных потребителей в сетях переменного тока частотой 50 Гц.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
2,5 |
35 |
0,23 |
I/I-0 |
0,045 |
0,09 |
5,5 |
10,0 |
4 |
35 |
0,23 |
I/I-0 |
0,065 |
0,09 |
3,5 |
10,0 |
6 |
35 |
0,23 |
I/I-0 |
0,065 |
0,29 |
5,5 |
5,0 |
10 |
35 |
0,23 |
I/I-0 |
0,075 |
0,29 |
5,5 |
5,0 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
2,5 |
725 |
775 |
1305 |
250 |
4 |
725 |
775 |
1305 |
255 |
6 |
725 |
775 |
1305 |
265 |
10 |
725 |
775 |
1305 |
280 |
Трансформаторы однофазные с естественным масляным охлаждением, предназначены для питания аппаратуры и сигнализации и автоблокировок от контактной сети 27,5 кВ на железных дорогах , а также для питания различных потребителей в сетях переменного тока частотой 50 Гц.
Основные технические характеристики
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
2,5 |
27,5 |
0,23 |
I/I-0 |
0,035 |
0,095 |
5,0 |
10,0 |
4 |
27,5 |
0,23 |
I/I-0 |
0,050 |
0,100 |
3,5 |
10,0 |
6 |
27,5 |
0,23 |
I/I-0 |
0,060 |
0,220 |
5,5 |
10,0 |
10 |
27,5 |
0,23 |
I/I-0 |
0,063 |
0,245 |
5,5 |
4,0 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
2,5 |
725 |
775 |
1305 |
245 |
4; 6 |
725 |
775 |
1305 |
250 |
10 |
725 |
775 |
1305 |
280 |

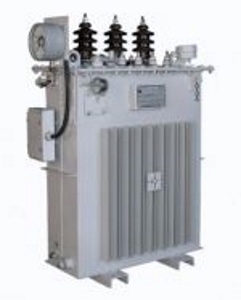

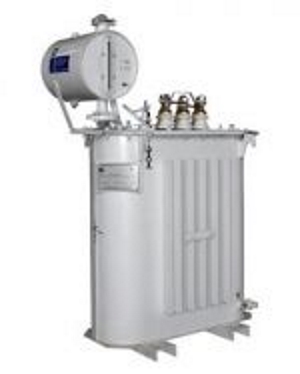

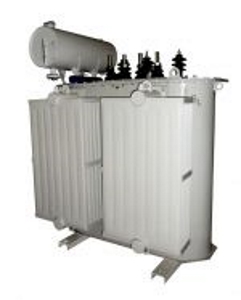

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.
Конструктивные особенности
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.
Конструкция обмоток трансформатора - многослойные винтовые или цилиндрические. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН).
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. Вводы ВН и НН съемные, допускающие замену изоляторов без подъема активной части.
Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
25 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,12 |
0,60 |
4,5 |
3,0 |
40 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,16 |
0,88 |
4,5 |
2,8 |
63 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,23 |
1,28 |
4,5 |
2,6 |
100 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,305 |
2,00 |
4,5 |
2,2 |
160 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,45 |
2,60 |
4,5 |
1,9 |
250 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,61 |
3,70 |
4,5 |
1,9 |
400 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,90 |
5,50 |
4,5 |
1,8 |
630 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
1,25 |
7,60 |
5,5 |
1,7 |
1000 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11; |
1,9 |
12,20 |
5,5 |
1,7 |
1600 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11; |
2,35 |
18,00 |
6,5 |
1,3 |
2500 |
6; 10 |
0,4 |
Д/Ун-11 |
3,75 |
24,00 |
6,0 |
0,8 |
4000 |
6; 10 |
6,3 |
У/Д-11 |
5,2 |
33,5 |
7,5 |
0,9 |
6300 |
6; 10 |
6,3 |
У/Д-11 |
7,4 |
46,5 |
7,5 |
0,8 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высот, мм |
Масса полная, кг |
Масса масла, кг |
25 |
890 |
450 |
1190 |
272 |
78 |
40 |
890 |
450 |
1219 |
328 |
82 |
63 |
934 |
450 |
1259 |
426 |
95 |
100 |
1110 |
525 |
1423 |
665 |
173 |
160 |
1110 |
850 |
1430 |
841 |
231 |
250 |
1227 |
909 |
1570 |
1150 |
300 |
400 |
1255 |
1240 |
1682 |
1415 |
340 |
630 |
1398 |
1000 |
1783 |
1929 |
475 |

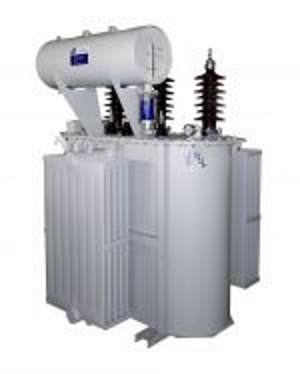

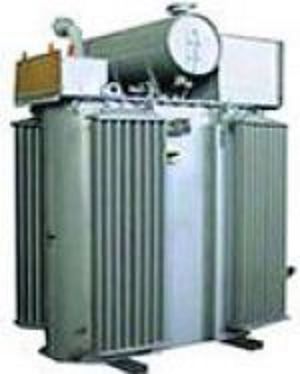

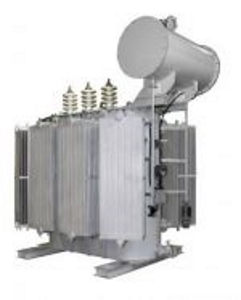

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.
Конструктивные особенности
ТМ – трансформатор с расширителем, объемное расширение (уменьшение) масла при его работе компенсируется объемом расширителя. Вводы расположены на крышке трансформатора.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонным фильтром (только для трансформаторов с объемом масла 1000 кг и выше).
Конструкция обмоток трансформатора - многослойные цилиндрические. Обмотки ВН имеют регулировочные отводы. Витки регулировочных отводов расположены в последних слоях обмотки. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН). Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. Баки выдерживают избыточное давление 50 кПА.
Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2х2,5% от номинального.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
25 |
35 |
0,4 |
У/Ун-0 |
0,14 |
0,65 |
6,5 |
2,5 |
100 |
35 |
0,4 |
У/Ун-0 |
0,32 |
* |
* |
1,0 |
160 |
35 |
0,4 |
У/Ун-0 |
0,44 |
* |
* |
1,0 |
250 |
35 |
0,4 |
У/Ун-0 |
0,62 |
* |
* |
1,8 |
400 |
35 |
0,4 |
У/Ун-0 |
0,78 |
* |
* |
0,6 |
630 |
35 |
0,4 |
У/Ун-0 |
1,05 |
* |
* |
0,6 |
1000 |
35 |
0,4 |
У/Ун-0; Д/Ун-11 |
2,00 |
12,2 |
6,5 |
1,4 |
1600 |
35 |
0,4 |
У/Ун-0; Д/Ун-11 |
2,75 |
18,0 |
6,5 |
1,3 |
2500 |
35 |
10,5 |
У/Д-11 |
3,90 |
23,5 |
6,5 |
1,0 |
4000 |
35 |
10,5 |
У/Д-11 |
5,30 |
33,5 |
7,5 |
0,9 |
6300 |
35 |
10,5 |
У/Д-11 |
7,60 |
46,5 |
7,5 |
0,8 |
* - значения по данным приемо-сдаточных испытаний
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Высота 1, мм |
Масса полная, кг |
Масса масла, кг |
25 |
1058 |
600 |
1585 |
- |
620 |
250 |
100 |
1076 |
796 |
1627 |
- |
730 |
232 |
160 |
1196 |
976 |
1665 |
- |
990 |
332 |
250 |
1246 |
784 |
1822 |
- |
1170 |
311 |
400 |
1358 |
1238 |
1822 |
- |
1550 |
453 |
630 |
1613 |
1306 |
1972 |
- |
2150 |
611 |
1000 |
2040 |
1270 |
2438 |
120 |
3450 |
995 |
1600 |
2181 |
1270 |
2850 |
120 |
4850 |
1395 |
2500 |
2360 |
1896 |
2815 |
48 |
7110 |
2135 |
4000 |
2920 |
2100 |
3145 |
48 |
9570 |
2710 |
6300 |
2950 |
3350 |
3830 |
75 |
13000 |
3450 |
Расстояния между осями отверстий для крепления трансформаторов к фундаменту
Мощность, кВА |
По длине трансформатора, мм |
По ширине трансформатора, мм |
25 |
550 |
500 |
100 |
550 |
550 |
160...400 |
660 |
660 |
630 |
820 |
820 |
1000...2500 |
1070 |
1070 |
6300 |
1594 |
1594 |

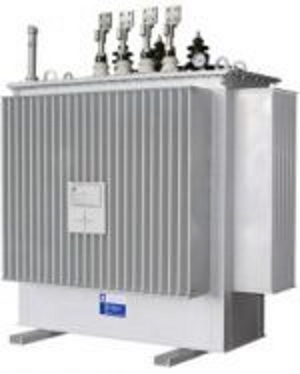

Трансформаторы герметичные трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.
Конструктивные особенности
ТМГ – трансформатор герметичный без расширителя, объемное расширение (уменьшение) масла при его работе компенсируется объемом азотной подушки, расположенной над зеркалом масла в баке. Вводы расположены на крышке трансформатора.
Бак трансформатора типа ТМГ имеет высокую механическую прочность и выдерживает избыточное давление до 75 кПА и остаточное давление до 50 кПА.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН.
Обмотки трансформатора - многослойные цилиндрические. Обмотки ВН имеют регулировочные отводы. При изготовлении обмоток применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН).
Бак трансформатора представляет собой сварную металлическую конструкцию прямоугольной формы.
На крышке расположены привод переключателя с указателем положений, клапан предохранительный и другие устройства. Вводы ВН и НН (съемные), допускающие замену изоляторов без подъема активной части. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2х2,5% от номинального.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
25 |
6; 10 |
0,4 |
У/Ун-0 |
0,12 |
0,60 |
4,5 |
3,0 |
40 |
6; 10 |
0,4 |
У/Ун-0 |
0,16 |
0,88 |
4,5 |
2,8 |
63 |
6; 10 |
0,4 |
У/Ун-0 |
0,23 |
1,28 |
4,5 |
2,6 |
100 |
6; 10 |
0,4 |
У/Ун-0 |
0,28 |
2,0 |
4,5 |
1,9 |
160 |
6; 10 |
0,4 |
У/Ун-0 |
0,45 |
2,6 |
4,5 |
1,9 |
250 |
6; 10 |
0,4 |
Д/Ун-11 |
0,61 |
3,7 |
4,5 |
1,9 |
400 |
6; 10 |
0,4 |
Д/Ун-11 |
0,90 |
5,5 |
4,5 |
1,8 |
630 |
6; 10 |
0,4 |
Д/Ун-11 |
1,25 |
7,6 |
5,5 |
1,7 |
1000 |
6; 10 |
0,4 |
Д/Ун-11 |
1,85 |
12,2 |
5,5 |
1,2 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
25 |
888* |
465 |
1053 |
310 |
40 |
880* |
530 |
1140 |
395 |
63 |
945* |
475 |
1215 |
480 |
100 |
1045* |
530 |
1225 |
627 |
160 |
1090* |
890 |
1350 |
870 |
250 |
1130/1220* |
825 |
1400 |
1250 |
400 |
1220/1340* |
960 |
1600 |
1580 |
630 |
1560/1600* |
1050 |
1600/1710* |
2246 |
1000 |
1660 |
1180 |
2120 |
2950 |
* - размеры для трансформаторов с приборами |
Трансформаторы трёхфазные герметичные в гофробаке с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях энергосистем, а также для питания различных потребителей в сетях переменного тока частотой 50 Гц в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата.
Конструктивные особенности
Трансформаторы ТМГ герметичного исполнения, без маслорасрасширителей. Температурные изменения объема масла компенсируются изменением объема гофростенок бака за счет пластичной их деформации.
Масло в трансформаторах ТМГ не имеет контакта с окружающей средой, что значительно улучшает условия его работы, исключает его увлажнение, окисление и шламообразование. В сочетании с проведенной дегазацией, масло в герметичном трансформаторе практически не меняет своих свойств в течении всего срока эксплуатации. Трансформаторы типа ТМГ не нуждаются в профилактических работах и ремонте.
Для контроля наличия масла под крышкой трансформатора, трансформаторы снабжаются указателем наличия масла поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 25 до 1600 кВА устанавливается предохранительный клапан.
Для трансформаторов мощностью от 100 кВА, размещаемых в помещениях и внутри подстанций, по заказу потребителя предусматривается установка электроконтактного мановакуумметра для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины.
Для измерения верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью от 1000 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
В трансформаторах предусмотрена возможность регулирования напряжения: 5 ступеней с диапазоном регулирования ±2х2,5% от номинального.
По заказу потребителя трансформаторы мощностью до 630 кВА снабжаются гладкими катками для продольного и поперечного перемещения.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
25 |
6; 10 |
0,4 |
У/Ун-0 |
0,12 |
0,60 |
4,5 |
3,0 |
40 |
6; 10 |
0,4 |
У/Ун-0 |
0,16 |
0,88 |
4,5 |
2,8 |
63 |
6; 10 |
0,4 |
У/Ун-0 |
0,23 |
1,28 |
4,5 |
2,6 |
100 |
6; 10 |
0,4 |
У/Ун-0 |
0,27 |
1,86 |
4,5 |
1,4 |
160 |
6; 10 |
0,4 |
У/Ун-0 |
0,40 |
2,6 |
4,5 |
1,0 |
250 |
6; 10 |
0,4 |
У/Ун-0 |
0,55 |
3,5 |
4,5 |
0,9 |
400 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
0,76 |
5,5 |
4,5 |
0,8 |
630 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
1,00 |
7,6 |
5,5 |
0,7 |
1000 |
6; 10 |
0,4 |
У/Ун-0 |
1,6 |
12,2 |
5,5 |
1,0 |
Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.
Конструктивные особенности
ТМЖ – трансформатор с расширителем, объемное изменение масла при его работе компенсируется объемом расширителя. Вводы расположены на крышке трансформатора. Трансформаторы предназначены для нужд железных дорог.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН, расширителя с воздухоосушителем (встроенного или вынесенного) и термосифонным фильтром (только для трансформаторов с объемом масла 1000 кг и выше).
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали. Конструкция обмоток трансформатора - многослойные цилиндрические.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. Баки выдерживают избыточное давление 50 кПА.
Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины. Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2х2,5% от номинального.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
25 |
27,5 |
0,4 |
У/Ун-0 |
0,14 |
0,65 |
6,5 |
2,5 |
100 |
27,5 |
0,4 |
У/Ун-0 |
0,32 |
2,00 |
6,5 |
1,0 |
160 |
27,5 |
0,4 |
У/Ун-0 |
0,44 |
2,70 |
6,5 |
1,0 |
250 |
27,5 |
0,4 |
У/Ун-0 |
0,62 |
3,85 |
6,5 |
0,8 |
400 |
27,5 |
0,4 |
У/Ун-0 |
0,78 |
6,10 |
6,5 |
0,6 |
630 |
27,5 |
0,4 |
У/Ун-0 |
1,05 |
7,50 |
7,2 |
0,6 |
1000 |
27,5 |
0,4 |
У/Ун-0; Д/Ун-11 |
2,00 |
12,0 |
6,5 |
1,2 |
1600 |
27,5 |
0,4 |
У/Ун-0; Д/Ун-11 |
2,75 |
18,0 |
6,5 |
1,2 |
2500 |
27,5 |
10,5 |
У/Д-11 |
3,90 |
23,5 |
6,5 |
1,0 |
4000 |
27,5 |
10,5 |
У/Д-11 |
5,30 |
33,5 |
7,5 |
0,9 |
6300 |
27,5 |
10,5 |
У/Д-11 |
7,60 |
46,5 |
7,5 |
0,8 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
Масса масла, кг |
25 |
1058 |
600 |
1585 |
620 |
250 |
100 |
1076 |
796 |
1627 |
730 |
232 |
160 |
1196 |
976 |
1665 |
990 |
332 |
250 |
1246 |
784 |
1822 |
1170 |
311 |
400 |
1358 |
1238 |
1822 |
1550 |
453 |
630 |
1613 |
1306 |
1972 |
2150 |
611 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Высота1, мм |
Масса полная, кг |
Масса масла, кг |
1000 |
2040 |
1270 |
2438 |
120 |
3450 |
995 |
1600 |
2181 |
1270 |
2850 |
120 |
4850 |
1395 |
2500 |
2360 |
1896 |
2815 |
48 |
7110 |
2135 |
4000 |
2920 |
2100 |
3145 |
48 |
9570 |
2710 |
6300 |
2950 |
3350 |
3830 |
75 |
13000 |
3450 |
Расстояния между осями отверстий для крепления трансформаторов к фундаменту
Мощность, кВА |
По длине трансформатора, мм |
По ширине трансформатора, мм |
25 |
550 |
500 |
100 |
550 |
550 |
160...400 |
660 |
660 |
630 |
820 |
820 |
1000...2500 |
1070 |
1070 |
6300 |
1594 |
1594 |
Трансформаторы герметичные трехфазные двухобмоточные с естественным масляным охлаждением с переключением без возбуждения, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии (понижения или повышения напряжения) в сетях энергосистем и потребителей электроэнергии.
Конструктивные особенности
ТМЗ – трансформатор герметичный без расширителя, объемное расширение (уменьшение) масла при его работе компенсируется объемом азотной подушки, расположенной над зеркалом масла в баке. Конструкция вводов имеет фланцевое исполнение.
Бак трансформатора типа ТМЗ имеет высокую механическую прочность и выдерживает избыточное давление до 75 кПА и остаточное давление до 50 кПА.
Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН и термосифонным фильтром (только для трансформаторов мощностью 800 кВА и выше).
Активная часть трансформатора жестко закреплена в верхней части бака. Над активной частью установлен переключатель, к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.
Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы.
Вводы ВН и НН (съемные), допускающие замену изоляторов без подъема активной части. Для обеспечения герметичности разъемных частей трансформатора применяются уплотнения из маслостойкой резины.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
250 |
6; 10 |
0,4 |
У/Ун-0 |
0,61 |
3,7 |
4,5 |
1,9 |
400 |
6; 10 |
0,4 |
У/Ун-0 |
0,90 |
5,5 |
4,5 |
1,8 |
630 |
6; 10 |
0,4 |
У/Ун-0 |
1,25 |
7,9 |
5,5 |
1,7 |
1000 |
6; 10 |
0,4 |
Д/Ун-11 |
1,90 |
12,2 |
5,5 |
1,7 |
1600 |
6; 10 |
0,4 |
У/Ун-0; Д/Ун-11 |
2,65 |
16,5 |
6,0 |
1,0 |
2500 |
6; 10 |
0,4 |
Д/Ун-11 |
3,75 |
26,0 |
6,0 |
0,8 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
250 |
1200 |
730 |
1775 |
1230 |
400 |
1200 |
835 |
1780 |
1600 |
630 |
2012 |
1160 |
1830 |
2645 |
1000 |
2235 |
1220 |
1835 |
3615 |
1600 |
2000 |
1370 |
2320 |
4930 |
2500 |
2460 |
1600 |
2600 |
7045 |
Трансформаторы трехфазные двухобмоточные с естественной циркуляцией масла и воздуха с РПН (устройство регулирования напряжения под нагрузкой), рассчитанным на миллион и более переключений.
Конструктивные особенности
ТМН используются в распределительных подстациях сетевых компаний, применяются для питания оборудования собственных нужд на электростанциях, крупных промышленных предприятиях, энергоемких объектах инфраструктуры.
Магнитопровод из высококачественной электротехнической стали обеспечивает снижение потерь холостого хода. Оборудование устойчиво к перегрузкам и коротким замыканиям. Используется цельносварной бак усиленной конструкции.
Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.
Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами.
Съемные вводы позволяют заменять изоляторы, не снимая крышки.
Бак трансформатора расчитан на избыточное давление 35 кПа. В нижней части бака расположены узел заземления и арматура для взятия пробы и заливки масла.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
1000 |
35 |
0.4; 6,3; 11 |
У/Д-11 |
2,1 |
11,6 |
6,5 |
1,4 |
1600 |
35 |
6,3; 11 |
У/Д-11 |
2,9 |
16,5 |
6,5 |
1,3 |
2500 |
35 |
6,3; 11 |
У/Д-11 |
3,9 |
23,5 |
6,5 |
1,0 |
4000 |
35 |
6,3; 11 |
У/Д-11 |
5,6 |
33,5 |
7,5 |
0,9 |
6300 |
35 |
6,3; 11 |
У/Д-11 |
7,5 |
45,0 |
7,5 |
0,8 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина ,мм |
Ширина, мм |
Высота, мм |
Высота1, мм |
Расстояние между средними линиями швеллеров (по продольной и поперечной оси), мм |
Масса полная, кг |
1000 |
2730 |
1270 |
2500 |
120 |
1070 |
4300 |
1600 |
2910 |
1325 |
2760 |
120 |
1070 |
5460 |
2500 |
3370 |
1900 |
3500 |
48 |
1594 |
8600 |
4000 |
3555 |
2830 |
3715 |
48 |
1594 |
10377 |
6300 |
3670 |
3350 |
4000 |
75 |
1594 |
14000 |
Трансформатор трехфазный с естественным масляным охлаждением, предназначен для обогрева бетона от сети переменного тока напряжением 380 В частотой 50 Гц.
Конструктивные особенности
В трансформаторе предусмотрена возможность регулирования напряжения:
Вид регулирования – ПБВ.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
63 |
0,38 |
0,121 |
У/У-0 |
0,23 |
1,6 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
63 |
935 |
450 |
1260 |
426 |
Трехфазные масляные трансформаторы серии ТМПН на напряжение до 3 кВ предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.
Конструктивные особенности
В трансформаторах ТМПН предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.
Вид регулирования – ПБВ. Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивающая надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.
Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.
Для удобства передвижения трансформаторов ко дну бака приварены салазки.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
63 |
0,611;0,856 |
0,38 |
Ун/У-0 |
0,29 |
1,28 |
5,5 |
2,2 |
100 |
0,736; 0,844; 1,17; 1.248;1,61; 1,614; 1,98 |
0,38 |
Ун/У-0 |
0,29 |
1,95 |
5,5 |
1,9 |
125 |
1,54 |
0,38 |
Ун/У-0 |
0,42 |
1,95 |
5,5 |
1,9 |
160 |
0,612; 1,248; 1,9; 2,05 |
0,38 |
Ун/У-0 |
0,42 |
2,65 |
5,5 |
1,7 |
250 |
1,882; 2,168; 2,23 |
0,38 |
Ун/У-0 |
0,58 |
3,90 |
7,5 |
0,8 |
300 |
2,065 |
0,38 |
Ун/У-0 |
0,80 |
4,80 |
6,0 |
1,5 |
400 |
2,12 |
0,38 |
Ун/У-0 |
0,90 |
5,90 |
6,0 |
1,5 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
63 |
1056 |
550 |
1445 |
485 |
100 |
1220 |
560 |
1480 |
617 |
125 |
1145 |
620 |
1515 |
749 |
160 |
1145 |
820 |
1500 |
755 |
250 |
1300 |
880 |
1705 |
1150 |
300 |
1310 |
1050 |
1795 |
1520 |
400 |
1310 |
1050 |
1795 |
1575 |
Трехфазные масляные трансформаторы серии ТМПНГ на напряжение до 3 кВ предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.
Конструктивные особенности
Трансформаторы ТМПНГ в герметичном исполнении, в качестве защиты масла используется сухой азот. В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.

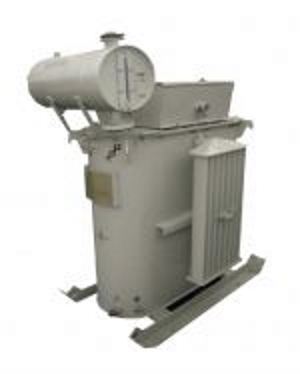

Вид регулирования – ПБВ. Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивает надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.
Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.
Для удобства передвижения трансформаторов ко дну бака приварены салазки.
Основные технические паратметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
63 |
0,856 |
0,38 |
Ун/Ун-0 |
0,22 |
1,28 |
5,5 |
2,2 |
100 |
1,614; 1,25; 1,295 |
0,38 |
Ун/Ун-0 |
0,29 |
1,95 |
5,5 |
1,9 |
160 |
1,355; 1,994 |
0,38 |
Ун/Ун-0 |
0,42 |
2,65 |
5,5 |
1,7 |
250 |
2,005; 2,247 |
0,38 |
Ун/Ун-0 |
0,58 |
3,90 |
6,0 |
1,5 |
300 |
1,907 |
0,38 |
Ун/Ун-0 |
0,99 |
4,80 |
6,0 |
1,8 |
400 |
2,47 |
0,38 |
Ун/Ун-0 |
0,99 |
5,90 |
6,0 |
1,5 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина,мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
63 |
1075 |
686 |
1360 |
590 |
100 |
1125 |
715 |
1375 |
739 |
160 |
1140 |
800 |
1260 |
905 |
250 |
1170 |
820 |
1500 |
1212 |
300 |
1310 |
940 |
1630 |
1480 |
400 |
1442 |
995 |
1630 |
1575 |

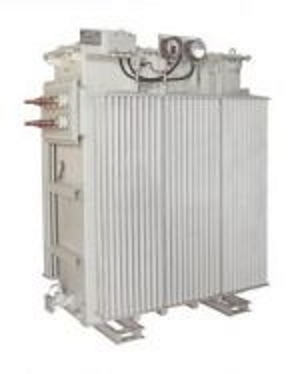

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с фланцевыми выводами, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.
Основные технические параметры
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и группа соединения обмоток |
Потери , кВТ |
Напряжение КЗ, Uk,% |
Ток ХХ, lxx, % |
||
ВН |
НН |
ХХ |
КЗ |
||||
250 |
6; 10 |
0,4 |
У/Ун-0 |
0,61 |
3,7 |
4,5 |
1,9 |
400 |
6; 10 |
0,4 |
У/Ун-0 |
0,90 |
5,5 |
4,5 |
1,8 |
Габаритно-весовые характеристики
Мощность, кВА |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса полная, кг |
250 |
1196 |
735 |
1838 |
1200 |
400 |
1196 |
746 |
1838 |
1450 |

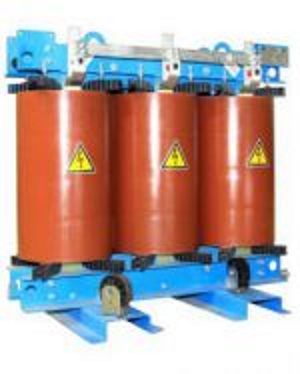

Трансформаторы трехфазные с литой изоляцией в сухом исполнении мощностью 25-3150 кВА. Могут поставляться как с защитным кожухом, так и без него.
Конструктивные особенности
Магнитный сердечник изготавливается из тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием. Современная технология нарезки металла и сборки элементов step-lap обеспечивает малые потери холостого хода и приводит к снижению уровня шума.
Обмотки НН производятся из алюминиевого/медного провода (до 160 кВА) или алюминиевой/медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам короткого замыкания за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий.
Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или алюминиевой/медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями.
Основные технические характеристики
Мощность |
25 - 3150 кВА |
Группа соединения обмоток |
Д/Ун-11; У/Ун-0 |
Материал обмоток ВН и НН |
Алюминий / медь |
Номинальное высшее напряжение |
6, 10±2×2,5% |
Номинальное низшее напряжение |
0,23; 0,4 кВ |
Номинальная частота |
50 Гц |
Номинальное значение климатических факторов |
У3; УХЛ3 |
Охлаждение |
AN (естественное) |
Степень защиты |
IP00 (без кожуха) |
Срок службы |
30 лет |
Гарантийный срок |
5 лет |
Стандарт |
ГОСТ 52719, 11677 |
Габаритно-весовые характеристики ТСЛ
Мощность, кВА |
Высота, мм |
Длина, мм |
Ширина, мм |
Масса полная, кг |
25 |
897 |
860 |
650 |
280 |
40 |
1025 |
880 |
650 |
350 |
63 |
1175 |
920 |
650 |
450 |
100 |
1060 |
1070 |
650 |
550 |
160 |
1195 |
1160 |
750 |
770 |
250 |
1221 |
1220 |
750 |
930 |
400 |
1280 |
1390 |
750 |
1300 |
630 |
1520 |
1435 |
750 |
1750 |
1000 |
1720 |
1600 |
970 |
2500 |
1250 |
1710 / 1743 |
1690 / 1730 |
970 |
2850 / 2950 |
1600 |
1865 |
1885 |
970 |
3800 |
2000 |
2200 |
1720 |
1270 |
4050 |
2500 |
2285 |
1885 |
1270 |
4900 |
3150 |
2400 |
1950 |
1270 |
5600 |
Габаритно-весовые характеристики ТСЗЛ
Мощность, кВА |
Высота, мм */** |
Высота1, мм */** |
Длина, мм |
Ширина, мм |
Масса полная, кг |
25 |
1050/1050 |
1140/1140 |
1050 |
700 |
400 |
40 |
1050/1050 |
1140/1140 |
1050 |
700 |
470 |
63 |
1350/1350 |
1140/1140 |
1400 |
900 |
590 |
100 |
1350/1350 |
1140/1140 |
1400 |
900 |
690 |
160 |
1800/1800 |
1890/1890 |
1500 |
1200 |
1040 |
250 |
1800/1800 |
1890/1890 |
1500 |
1200 |
1200 |
400 |
1800/1800 |
1890/1890 |
1800 |
1300 |
1620 |
630 |
1800/2000 |
1870/2070 |
2000 |
1300 |
2100 |
1000 |
2000/2200 |
2100/2300 |
2000 |
1400 |
2950 |
1250 |
2200/2400 |
2300/2500 |
2200 |
1400 |
3550 |
1600 |
2200/2400 |
2300/2500 |
2200 |
1400 |
4250 |
2000 |
2350/2650 |
2480/2780 |
2500 |
1600 |
4980 |
2500 |
2350/2650 |
2480/2780 |
2500 |
1600 |
6200 |
* - для IP10, IP20, IP30; ** - для IP11...33
2. Комплектные трансформаторные подстанции (КТП)
2.1 КТПЖ мощностью 25-630 кВА
Комплектные трансформаторные подстанции железнодорожного типа (КПТЖ) предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 27,5 кВ и преобразования ее в электроэнергию напряжением 0,4 кВ, а также для электроснабжения и защиты электроприемников железнодорожных объектов (разъездов, устройств сигнализации, автоблокировки и т.д.).
Основные технические параметры
Наименование параметра |
Значение параметра |
|
||||
Тип трансформатора |
ТМЖ |
|
||||
Мощность трансформатора. кВА |
25...63 |
100 |
250 |
400 |
630 |
|
Схема и группа соединения обмоток |
У/Ун-0 |
|
||||
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
||||
Номинальное напряжение на стороне ВН, кВ |
27,5 |
|
||||
Наибольшее рабочее напряжение на стороне ВН, кВ |
30 |
|
||||
Номинальная частота, Гц |
50 |
|
||||
Стойкость к токам короткого замыкания на стороне ВН, кА: |
|
|
||||
- электродинамическая; |
12 |
|
||||
- термическая в течение 1 сек. |
5 |
|
||||
Масса КТПЖ (без трансформатора), кг |
640 |
660 |
667 |
670 |
715 |
Особенности

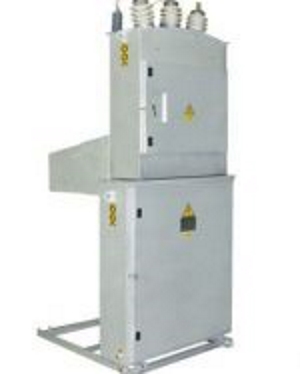

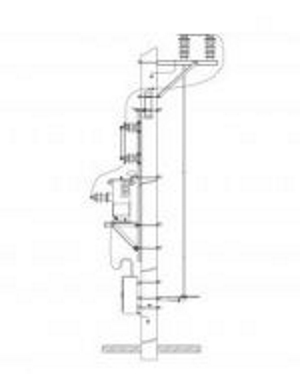

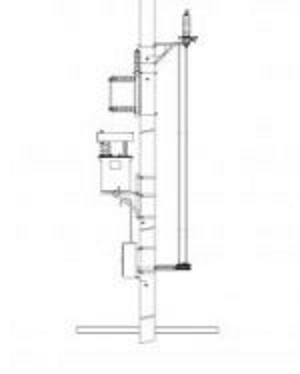

2.2 КТПС мощностью 25-400 кВА
Комплектные трансформаторные подстанции столбового типа (КПТС) предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 6 (10) кВ и преобразования ее в электроэнергию напряжением 0,4 кВ, а также для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, жилых зданий, промышленных объектов. КТПС мощностью от 25 до 400 КВА с автоматическими выключателями изготавливаются в общепромышленном исполнении, подключаются к воздушной линии через разъединитель, поставляемый по заказу. На отходящих линиях установлены стационарные выключатели, максимальное количество линий - 4.
Основные технические параметры КТПС
Наименование параметра |
Значение параметра |
Тип трансформатора |
ТМГ, ТМ |
Мощность силового трансформатора, кВА |
25; 40; 63; 100; 160; 250; 400 |
Схема и группа соединения обмоток |
У/Ун-0; Д/Ун-11 |
Номинальное напряжение на стороне ВН, кВ |
6 (10) |
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
Номинальное напряжение на стороне НН, кВ |
0,4 |
Ток термической стойкости в течение 1 с. на стороне ВН, кА |
6,3 |
Ток термической стойкости в течение 1 с. на стороне НН, кА |
10 |
Ток электродинамической стойкости на стороне ВН, кА |
16 |
Ток электродинамической стойкости на стороне НН, кА |
26 |
Уровень изоляции по ГОСТ 1516.3-96 |
нормальная изоляция А |
Признаки классификации:

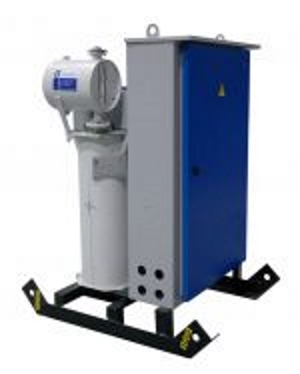

2.3 КТПОБ мощностью 63 кВА наружной установки
Комплектная трансформаторная подстанция для обогрева бетона (КТПОБ) предназначены для термообработки бетона и грунта в условиях строительных площадок. Изготавливаются в общепромышленном исполнении и комплектуются трансформатором типа ТМОБ.
Основные технические параметры КТПОБ 63 кВА
Наименование параметра |
Значение параметра |
Тип трансформатора |
ТМОБ |
Мощность силового трансформатора, кВА |
63 |
Схема и группа соединения обмоток трансформатора |
У/Ун - 0; У/Д - 11 |
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
0,38 |
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,121 |
Ток термической стойкости в течение 1 с на стороне ВН, кА |
10 |
Ток термической стойкости в течение 1 с на стороне НН, кА |
10 |
Ток электродинамической стойкости на стороне ВН, кА |
26 |
Ток электродинамической стойкости на стороне НН, кА |
26 |
Особенности КТПОБ

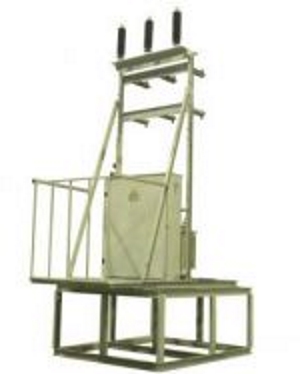

2.4 КТПУ мощностью 25-630 кВА
Комплектная трансформаторная подстанция универсального типа (КТПУ) имеет полную заводскую готовность к монтажу. В одних габаритных размерах и конструктивном исполнении можно реализовать три различных типа трансформаторных подстанций, для этого необходимо установить силовой трансформатор и высоковольтный коммутационный аппарат соответствующего класса.
Нормальная работа КТПУ обеспечивается при температуре окружающего воздуха от -45°С до +40°С (климатическаое исполнение У, категория размещения 1).
Выстоа установки над уровнем моря не более 1000 м. КТПУ не предназначены для работы в условиях тряски, вибрации, ударов.
Максимальное количество отходщих линий - 8.
Признаки классификации:
Данные подстанции обеспечивают:
Основные технические параметры
Наименование параметра |
Значение параметра |
Тип трансформатора |
ТМ |
Мощность, кВА |
25; 40; 63; 100; 250; 400; 630 |
Схема и группа соединения обмоток |
У/Ун-0 |
Номинальное напряжение на стороне ВН, кВ |
35 |
Номинальное напряжение на стороне НН, кВ |
0,4 |
Номинальная частота, Гц |
50 |
Стойкость к токам короткого замыкания на стороне ВН, кА |
|
- электродинамическая |
12 |
- термическая в течение 1 с |
5 |

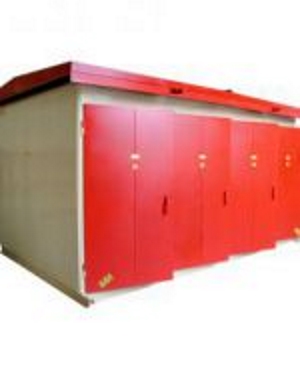

2.5 (2)КТП городского типа мощностью 160-1000 кВА
КТП городского типа (КТПГ) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ. Применяются для организации электроснабжения различных потребителей, промышленных предприятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки. Подстанции могут комплектоваться как маслонаполненными, так и сухими трансформаторами.
Условия эксплуатации
КТПГ предназначены для работы в следующих условиях:
Конструктивные особенности
КТПГ представляют собой сварную конструкцию без коридора обслуживания (возможно изготовление РУНН с тамбуром обслуживания) и разделена на 3 отсека: РУВН, трансформаторный отсек и РУНН. В отсеке РУВН установлены выключатели нагрузки типа ВНА (разъединители РВЗ). Для управления выключателями нагрузки применяются приводы ПР-10. Отличительной особенностью КТПГ является размещение выключателей нагрузки внутри корпуса подстанции. В отсеке РУНН расположено распределительное устройство 0,4 кВ. Коммутационные аппараты отходящих фидеров - автоматические выключатели или выключатели нагрузки с предохранителями.
Достоинства конструкции КТПГ:
По желанию заказчика в КТП может применяться дополнительное оборудование, указанное в проекте: АВР, уличное освещение (автоматическое или ручное).
Основные технические характеристики КТПГ
Наименование параметра |
Значение параметра |
Тип трансформатора |
ТМ, ТМГ. ТСЛ |
Мощность силового трансформатора, кВ∙А |
160; 250; 400; 630;1000 |
Схема и группа соединения обмоток |
У/Ун-0; Д/Ун-11 |
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
6 ; 10 |
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,4 |
Климатическое исполнение |
У1 |
*Габаритные размеры указаны для КТПГ-160...1000/6(10)/0,4
Типоисполнение |
Масса без трансформатора, кг |
КТПГ-160...1000/6(10)/0,4 |
2200 |
2КТПГ-160...1000/6(10)/0,4 |
4350 |

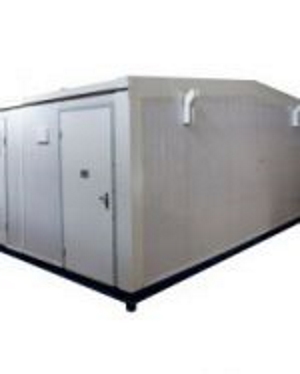

2.6 КТП проходного типа мощностью 25-1000 кВА
КТП проходного типа (КТПП) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ. Применяются для организации электроснабжения различных потребителей нефтегазовой отрасли, промышленных предприятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки. Подстанции могут комплектоваться как маслонаполненными, так и сухими трансформаторами.
Условия эксплуатации
КТПП предназначены для работы в следующих условиях:
Конструктивные особенности
КТПП представляют собой блочную конструкцию с внутренним коридором обслуживания, и состоит из трех блоков: РУВН, трансформаторный отсек и РУНН. В пределах блока выполнена установка составных частей и прокладка вторичной коммутации. В блоке РУВН устанавливаются камеры КСО-204М, КСО-298, КСО-301М; камера ввода высокого напряжения, камера вывода высокого напряжения и камера с высоковольтными предохранителями. В блоке РУНН устанавливаются панели распределительных щитов серии ЩО-70.
Достоинствами конструкции КТП являются:
По желанию заказчика в КТП может применяться дополнительное оборудование, указанное в проекте:
Типоисполнение |
Масса без трансформатора, кг |
КТПП-25...400/6(10)/0,4 |
3900 |
КТПП-630...1000/6(10)/0,4 |
4200 |

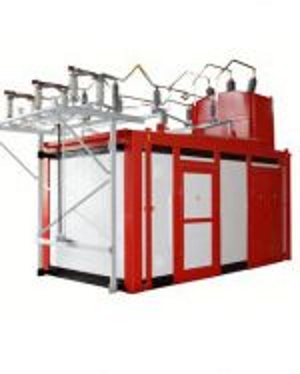

2.7 КТП тупикового типа мощностью 25-250 кВА
КТП тупикового типа (КТПТ) мощностью 25-250 кВА предназначены для приема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 35 кВ и преобразования ее на напряжение 0,4 кВ.
КТП мощностью от 25 до 250 кВА тупикового типа со стационарными автоматическими выключателями выполняется с воздушным/кабельным вводом ВН и с кабельным выводом НН. Максимальное количество линий - 12.
Нормальная работа КТП обеспечивается при температуре окружающего воздуха от -60ºС до +40ºС (климатическое исполнение УХЛ категория размещения 1).
Высота установки над уровнем моря не более 1000 м. КТП не предназначены для работы в условиях тряски, вибрации, ударов. Окружающая среда, не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы и пары в концентрациях, снижающих параметры КТП в недопустимых пределах.
Подстанции обеспечивают:
Основные технические параметры
Наименование параметра |
Значение параметра |
|
Тип трансформатора |
ТМ |
|
Мощность, кВА |
25; 40; 63; 100 |
160; 250 |
Схема и группа соединения обмоток |
У/Ун-0 |
|
Номинальное напряжение на стороне ВН, кВ |
35 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Ток термической стойкости в течение 1 с на стороне ВН, кВ |
6,3 |
|
Ток термической стойкости в течение 1 с на стороне НН, кВ |
10 |
12,5 |
Ток электродинамической стойкости на стороне ВН, кВ |
16 |
|
Ток электродинамической стойкости на стороне НН, кВ |
26 |
32 |
Конструктивные особенности
2.8 КТП тупикового типа мощностью 25-1000 кВА
КТП тупикового типа (КТПТ) мощностью 25-1000 кВА служат для приема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6(10) кВ и преобразования ее на напряжение 0,4 кВ.
Нормальная работа КТП обеспечивается при температуре окружающего воздуха от -45ºС до +40ºС (климатическое исполнение У категория размещения 1) и от -60ºС до +40ºС (климатическое исполнение УХЛ категория размещения 1).
Высота установки над уровнем моря не более 1000 м.
КТП не предназначены для работы в условиях тряски, вибрации, ударов.
Окружающая среда, не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы и пары в концентрациях, снижающих параметры КТП в недопустимых пределах.
КТПТ мощностью от 25 до 1000 кВА выполняются как с кабельным, так и с воздушным вводом-выводом. Максимальное количество отходящих линий - 7.
Подстанции обеспечивают:
Основные технические параметры
Наименование параметра |
Значение параметра |
||
Тип трансформатора |
ТМ,ТМГ |
||
Мощность, кВА |
25; 40; 63; 100 |
160; 250; 400 |
630; 1000 |
Схема и группа соединения обмоток |
У/Ун-0 |
У/Ун-0; Д/Ун-11 |
Д/Ун-11 |
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
||
Номинальное напряжение на стороне НН, кВ |
0,4 |
||
Ток термической стойкости в течение 1 с на стороне ВН, кВ |
6,3 |
||
Ток термической стойкости в течение 1 с на стороне НН, кВ |
10 |
12,5 |
16 |
Ток электродинамической стойкости на стороне ВН, кВ |
16 |
||
Ток электродинамической стойкости на стороне НН, кВ |
26 |
32 |
41 |
Уровень изоляции по ГОСТ 1516.3-96 |
нормальная изоляция А |
Признаки классификации:
Типоисполнение |
L1, мм |
L2, мм |
L3, мм |
Масса без трансформатора, кг |
КТПТ-25...250/6(10)/0,4-К/К |
2770 |
2474 |
2140 |
1245 |
КТПТ-400...630/6(10)/0,4-К/К |
3070 |
2774 |
2440 |
1300 |
Типоисполнение |
L1, мм |
L2, мм |
L3, мм |
Масса без трансформатора В/К, кг |
Масса без трансформатора В/В, кг |
Масса без трансформатора К/В, кг |
КТПТ-25...250/6(10)/0,4 |
2770 |
2474 |
2140 |
1320 |
1350 |
1290 |
КТПТ-400...630/6(10)/0,4 |
3070 |
2774 |
2440 |
1390 |
1420 |
1360 |
2.9 (2) КТП 160-2500 кВА внутренней установки
(2) КТП промышленного типа предназначены для приема электрической энергии переменного тока частотой 50 Гц при напряжении 6 (10) кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения прромышленных предприятий в районах с умеренным климатом. Данные КТП устанавливаются внутри помещений.
Нормальная работа КТП обеспечивается при температуре окружающего воздуха от -25ºС до +40ºС (климатическое исполнение У) для эксплуатации внутри помещений (категория размещения 3).
Высота установки нд уровнем моря не более 1000 м. КТП не предзназначена для работы в условиях тряски, вибрации, ударов.
Основные технические параметры
Наименование параметра |
Значение параметра |
|||||
1 |
Тип трансформатора |
ТМ, ТМЗ, ТСЗЛ |
||||
2 |
Мощность силового трансформатора, кВ∙А |
160; 250; 400 |
630 |
1000 |
1600 |
2500 |
3 |
Схема и группа соединения обмоток |
У/Ун-0 |
У/Ун-0; Д/Ун-11 |
У/Ун-0; У/Д-11; Д/Ун-11 |
У/Ун-0; Д/Ун-11; У/Д-11 |
У/Ун-0; Д/Ун-11; У/Д-11 |
4 |
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
6; 10 |
||||
5 |
Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
||||
6 |
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,4 |
||||
7 |
Уровень изоляции по ГОСТ 1516.3- 96 |
нормальная изоляция А |
Признаки классификации:
Подстанции обеспечивают:
Подстанции могут дополнительно комплектоваться:
2.10 (2)КТП мощностью 25-2500 кВА в утепленной оболочке
КТП предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6 (10) кВ и глухозазаемленной нейтралью на стороне 0,4 кВ. Применяются для организации электроснабжения потребителей нефтегазовой отрасли, промышленных предприятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки в районах с холодным климатом.
Подстанции комплектуюся маслонаполненными трансформаторами герметичного исполенения с диапазоном мощностей от 25 до 1000 кВА. КТП размещаются в блочных утепленных зданиях из панелей типа "сэндвич" и содержат внутренние коридоры обслуживания.
Основные технические параметры
Наименование параметра |
Значение параметров |
Тип трансформатора |
ТМГ |
Мощность силового трансформатора, кВА |
25; 40; 63; 100; 160; 250; 400; 630; 1000 |
Номинальное напряжение на стороне НН, кВ |
0,4 |
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
Номинальная частота, Гц |
50 |
Конструктивные особенности
2.11 Однофазные СТП мощностью 0,63-10 кВА на 6 (10) кВ
Столбовые трансформаторные подстанции (однофазные СТП) мощностью до 10 кВА изготавливаются в общепромышленном исполнении и комплектуются трансформаторами типа ОМ (П), ОЛ, ОСГ.Предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 6 (10) кВ, преобразования ее в напряжение 0,23 кВ и электроснабжения потребителей в районах с умеренным климатом.
Основные технические параметры
Наименование параметра |
Значение параметра |
|
Тип трансформатора |
ОМ, ОЛ, ОСГ |
ОМП, ОЛ, ОСГ |
Мощность силового трансформатора, кВ∙А |
0,63; 1,25; 2,5 |
4; 6; 10 |
Схема и группа соединения обмоток трансформатора |
I/I-0 |
|
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
6; 10 |
|
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,23 |
|
Уровень изоляции по ГОСТ 1516.1 с масляным трансформатором |
нормальная изоляция |
Признаки классификации
СТП подключается к воздушной линии через разъединитель, который поставляется комплектно с СТП. На отходящих линиях установлены стационарные выключатели, максимальное количество линий – 3.
Типоисполнение |
Н, мм |
Н1, мм |
Н2, мм |
Масса без траснформатора, кг |
СТП-0,63...1,25/6(10)/0,23 |
3900 |
4500 |
6025 |
176,3 |
СТП-2,5...10/6(10)/0,23 |
3850 |
4505 |
6475 |
191,6 |
2.12 Однофазные СТП мощностью 2,5-10 кВА на 27,5 кВ
Однофазные столбовые трансформаторные подстанции, питаемые от линий продольного электроснабжения по системе ПР (провод -рельс), служат для приема электрической энергии напряжением 27,5 кВ, преобразования в электроэнергию напряжением 0,23 кВ и снабжения однофазных устройств сигнализации, централизации, автоблокировки, освещения и других объектов железной дороги.
Основные технические параметры СТП 2,5 -10 кВА
Наименование параметра |
Значение параметра |
Тип трансформатора |
ОМЖ |
Мощность силового трансформатора, кВ∙А |
2,5; 4; 6; 10 |
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
27.5 |
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,23 |
Уровень изоляции по ГОСТ 1516.1 с масляным трансформатором |
нормальная изоляция |
Особенности
2.13 Однофазные СТП мощностью 2,5-10 кВА на 35 кВ
Столбовая трансформаторная подстанция СТП предназначена для приема электрической энергии 35 кВ, преобразования ее на напряжение 0,23 кВ и электроснабжения устройств сигнализации, централизации, автоблокировки и других маломощных объектов.
Основные технические параметры
Наименование параметра |
Значение параметра |
Тип трансформатора |
ОМ |
Мощность силового трансформатора, кВ∙А |
2,5; 4; 6; 10 |
Схема соединения обмоток |
I/I-0 |
Номинальное напряжение на стороне высшего напряжения (ВН), кВ |
35 |
Номинальное напряжение на стороне низшего напряжения (НН), кВ |
0,23 |
Уровень изоляции по ГОСТ 1516.1 с масляным трансформатором |
нормальная изоляция |
Особенности
2.14 СТП мощностью 25-250 кВА на 6(10) кВ
Комплектные трансформаторные подстанции столбового типа (СТП) предназначены для приема электрической энергии трехфазного электрического тока частотой 50 Гц напряжением 6(10) кВ и преобразованием ее в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4 кВ. Используются для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, населенных пунктов и промышленных объектов.
Основные технические параметры
Наименование параметра |
Значение параметра |
Тип трансформатора |
ТМГ |
Мощность силового трансформатора, кВА |
25; 40; 63; 100; 160; 250 |
Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ |
6(10) |
Наибольшее напряжение на стороне ВН, кВ |
7,2; 12 |
Номинальное напряжение на стороне НН, кВ |
0,4 |
Ток термической стойкости на стороне ВН, кА в течение 1 с. |
6,3 |
Ток электродинамической стойкости на стороне ВН, кА |
16 |
Ток термической стойкости на стороне НН, кА в течение 1 с |
10 |
Ток электродинамической стойкости на стороне НН, кА |
25 |
Признаки классификации:
СТП мощностью до 100 кВА включительно устанавливаются на стойке СВ 105-3,5. СТП мощностью от 160 КВА устанавливаются на стойке СВ 105-3,5 и стойке УСО1А серии 3,407-102.
