Сухие трансформаторы с литой изоляцией KLM-ТСЛ

Компания «КЛМ инжиниринг» поставляет сухие трансформаторы с литой изоляцией (ТСЛ) мощностью 25–3150 кВА классов напряжения 6 кВ, 10 кВ, 20 кВ. Трансформаторы полностью соответствуют жестким требованиям эксплуатирующих организаций и надзорных органов.

Преимущества сухих трансформаторов с литой изоляцией KLM-ТСЛ

· Гибкость применения. Возможность установки во встроенные подстанции.

· Пожаробезопасность.В качестве диэлектрика используется огнестойкая, самогасящаяся смола.

· Низкий уровень шума. Пониженный уровень звуковой мощности.

· Воздействие окружающей среды. Устойчивость к воздействию пыли, влаги и плесени.

· Экономия. Минимальные эксплуатационные затраты.

Конструктивные особенности.

Магнитный сердечник из тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием. Современная технология нарезки металла и сборки элементов step-lap обеспечивает малые потери холостого хода и приводит к снижению уровня шума. Обмотки НН производятся из алюминиевого/медного провода (до 160 кВА) или алюминиевой/медной ленты (от 250 кВА). Обмотки пропитаны смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий. Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или алюминиевой/медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями. Применяемые наполнители обеспечивают требуемые показатели термической и механической прочности (коэффициент термического расширения, твердость, упругость), а также необходимые противопожарные свойства (огнестойкость, способность к самогашению).

Основные технические характеристики трансформаторов KLM-ТСЛ

Мощность

25–3150 кВА

Группа соединения обмоток

D/Yn-11, Y/Yn-0, другие по требованию заказчика

Материал обмоток ВН и НН

Алюминий/медь

Номинальное высшее напряжение

(3, 6, 10, 20, 35 кВ) ± 2 × 2,5%

Номинальное низшее напряжение

230, 400, 690 В; 6, 10 кВ

Уровень частичных зарядов

≤10 пКл

Класс нагревостойкости

F (155 °С)

Класс пожаробезопасности

F1

Класс экологической безопасности

E2

Номинальное значение климатических факторов

У3, УХЛ3 по ГОСТ 15150-69

Охлаждение

AN (естественное)

AF (принудительное)

Степень защиты

без защитного кожуха — IP00

в металлическом кожухе — от IP10 до IP33

Температура эксплуатации, транспортировки и хранения

−25…+40 °С для У3

−60…+40 °С для УХЛ3

Срок службы

30 лет

Гарантийный срок

от 5 до 7 лет

Нормативные документы

ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719, ТУ-3411-002-46854782-2006

Трансформатор рассчитан на работу с номинальной мощностью при максимальной температуре окружающей среды 40 °С. Допускается эксплуатация трансформатора при более высокой температуре с уменьшением мощности. Трансформаторы типа KLM-ТСЛ могут кратковременно работать при перегрузке без уменьшения срока службы. При этом величина перегрузки ограничивается классом нагревостойкости обмоток. Для класса изоляции F это - 155 °С. Такая температура в обмотках достигается при условии, что трансформатор работает длительное время при номинальной нагрузке и температуре окружающей среды 40 °С.

Если температура окружающей среды ниже 40 °С и (или) предыдущая нагрузка была меньше номинальной, температура обмоток также будет ниже допустимого максимума. Эта температурная разница может быть использована для кратковременной перегрузки.

Максимальная температура

окружающей среды

Допустимая нагрузка

40 °С

P

45 °С

0,97P

50 °С

0,94P

55 °С

0,9P

P — допустимая нагрузка.

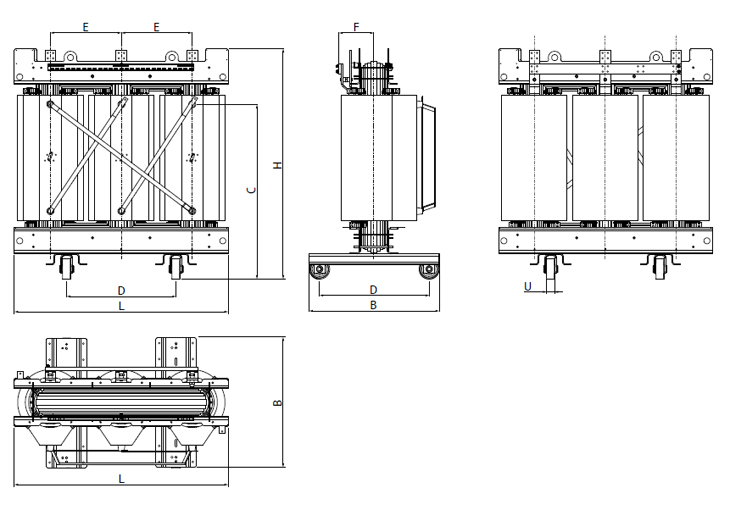

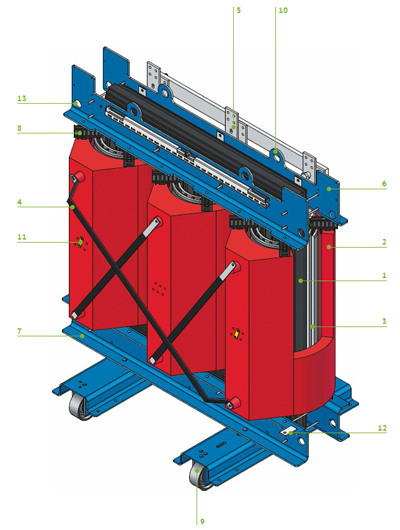

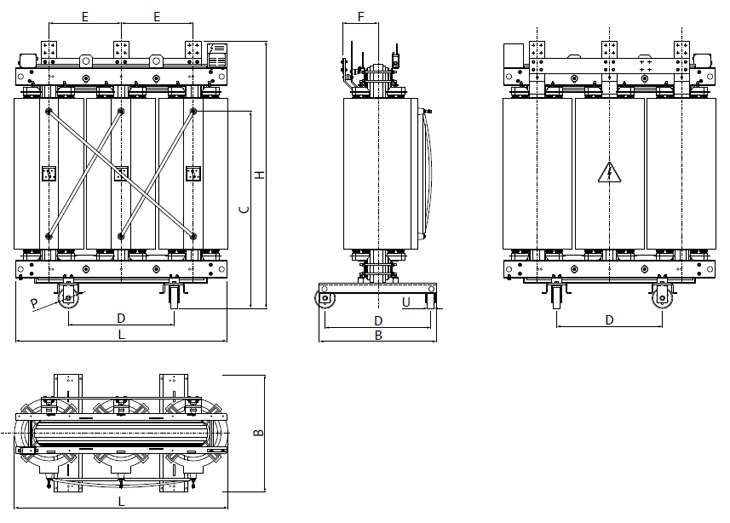

Структура сухого трансформатора:

Transformatory_KLM

1. Магнитопровод

2. Обмотка высокого напряжения

3. Обмотка низкого напряжения

4. Шины высокого напряжения

5. Шины низкого напряжения

6. Верхние прессующие блоки

7. Нижние прессующие блоки

8. Прессующие винты и изоляторы

9. Колесо

10. Строповочные отверстия

11. Перемычка высокого напряжения

12. Заземление

13. Такелажные отверстия

Технические характеристики KLM-ТСЛ 6–10 кВ

Электрические характеристики трансформаторов 6–10 кВ

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

3150

4000

Номинальное напряжение обмотки ВН, кВ

6/10

Номинальная частота, Гц

50

Первичное напряжение, В

10000

Уровень изоляции, кВ

12/17,5

Вторичное напряжение без нагрузок, кВ

230/400/690

Регулировки (в каких пределах), %

±2,5 …±5

Схема и группа соединения обмоток

Dyn-11/Yyn-0 (любая схема соединения)

Потери холостого хода Pxx, Вт

350

420

600

750

1150

1400

2000

2600

3300

3300

4100

4600

7000

Потери КЗ Pкз при 115 °C, Вт

1150

2100

2700

3700

5600

7100

8900

11800

11500

15600

19500

24000

25000

Напряжение короткого замыкания, %

4

6

6

6

6

6

6

6

6

6

6

6

8

Ток холостого хода, %

3

1,5

1,5

1

1

0,8

0,8

0,8

0,6

0,6

0,6

0,6

0,6

Максимальная высота использования, м

1000

Максимальная температура окр. среды, °C

40

Материал обмоток выс./низ. напряжений

Al/Al

Размер и масса трансформаторов 6–10 кВ

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

3150

4000

Габаритные размеры

L, мм

920

1070

1160

1220

1390

1435

1600

1690

1885

1885

1885

1950

2400

B, мм

650

650

750

750

750

750

970

970

970

1270

1270

1270

1300

H, мм

1175

1175

1195

1221

1280

1520

1720

1710

1865

2200

2285

2400

2450

C, мм

820

820

860

915

955

1180

1330

1330

1370

1715

1785

D, мм

500

500

600

600

600

600

820

820

820

1070

1070

1070

1070

E, мм

310

360

380

400

460

475

530

560

625

570

625

F, мм

145

145

155

175

195

195

245

250

268

295

300

310

Размер колес

P, мм

125

125

125

125

125

125

150

150

150

200

200

200

200

U, мм

40

40

40

40

40

40

60

60

60

84

84

84

84

Вес суммарный, кг

450

550

770

930

1300

1750

2500

2850

3800

4050

4900

5600

7000

Уровень шума

Акустическая мощность, dB (A)

59

59

62

65

68

70

73

75

76

77

81

81

81

Акуст. давление на расстоянии 1 м, dB (A)

47

47

50

53

56

57

59

61

61

61

61

59

60

Transformatory_KLM

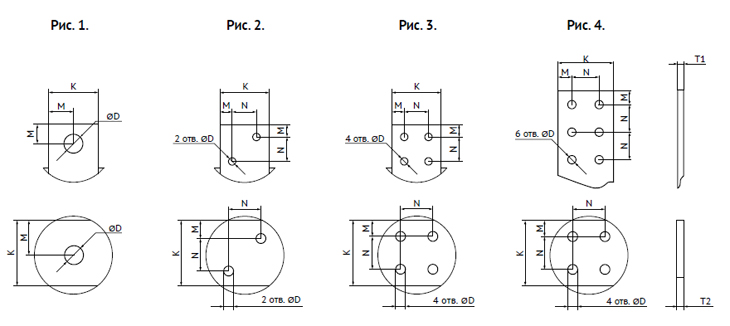

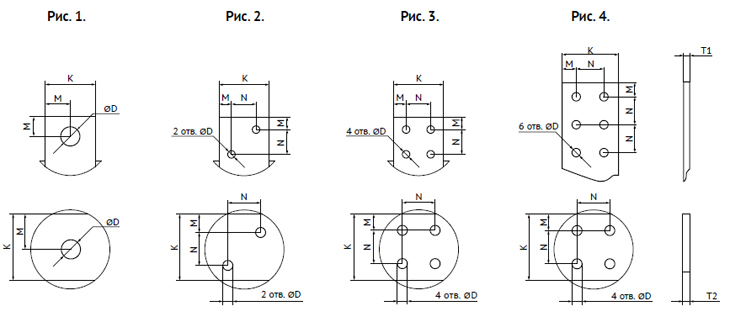

Присоединительные размеры трансформаторов 6–10 кВ

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

3150

4000

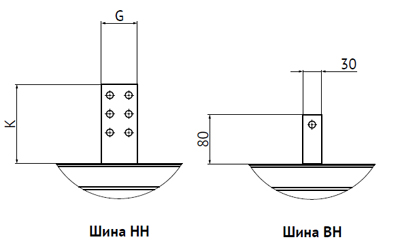

Присоединительные размеры шины НН

K, мм

50

30

50

50

60

80

80

100

120

120

120

M, мм

13

15

13

13

15

20

20

25

30

30

30

N, мм

24

24

25

30

40

40

50

60

60

60

T1, мм

5

5

5

5

6

6

6

10

10

15

15

Т2, мм

5

5

5

5

6

6

6

10/20

10

30

15

D, мм

10,5

10,5

10,5

10,5

10,5

10,5

10,5

12,5

16,5

16,5

16,5

Рисунок №

2

1

2

3

3

3

3

3

4

4

4

Transformatory_KLM

Технические характеристики KLM-ТСЛ 20 кВ

Электрические характеристики трансформаторов 20 кВ

Номинальная мощность, кВ·А

630

1000

1250

1600

2000

2500

3150

Номинальное напряжение обмотки ВН, кВ

20

Номинальная частота, Гц

50

Уровень изоляции, кВ

24

Вторичное напряжение без нагрузок, кВ

230/400

Регулировки (в каких пределах), %

±2,5…±5

Схема и группа соединения обмоток

Dyn-11 / Yyn-0 (любая схема соединения)

Потери холостого хода Pxx, Вт

1700

2300

2800

3100

4000

5200

6300

Потери КЗ Pкз при 115 °C, Вт

7500

11200

13100

16800

20000

23000

25000

Напряжение короткого замыкания, %

6

6

6

6

6

6

6

Ток холостого хода, %

0,8

0,6

0,6

0,6

0,6

0,6

0,6

Максимальная высота использования, м

1000

Максимальная температура окр. среды, °C

40

Материал обмоток выс./низ. напряжений

Al/Al

Размер и масса трансформаторов 20 кВ

Номинальная мощность, кВ·А

630

1000

1250

1600

2000

2500

3150

Габаритные размеры

L, мм

1600

1700

1750

1850

1950

2080

2200

B, мм

970

970

970

1270

1270

1270

1270

H, мм

1800

2000

2050

2300

2350

2350

2400

C, мм

1180

1330

1330

1370

1715

1785

1785

D, мм

820

820

820

1070

1070

1070

1070

E, мм

535

575

585

615

620

620

620

F, мм

238

260

275

310

315

315

315

Размер колес

P, мм

150

150

150

200

200

200

200

U, мм

60

60

60

84

84

84

84

Вес суммарный, кг

2300

2900

3350

4200

4700

5700

6700

Уровень шума

Акустическая мощность, dB (A)

70

73

75

76

78

81

81

Акуст. давление на расстоянии 1 м, dB (A)

57

60

61

62

63

66

66

Transformatory_KLM

Присоединительные размеры трансформаторов 20 кВ

Номинальная мощность, кВ·А

630

1000

1250

1600

2000

2500

3150

Присоединительные размеры шины НН

K, мм

80

80

100

120

120

120

M, мм

20

20

25

30

30

30

N, мм

40

40

50

60

60

60

T1, мм

10

10

10

10

10

10

Т2, мм

10

20

20

20

20

20

D, мм

10,5

12,5

12,5

16,5

16,5

16,5

Рисунок №

3

3

3

4

4

4

Transformatory_KLM

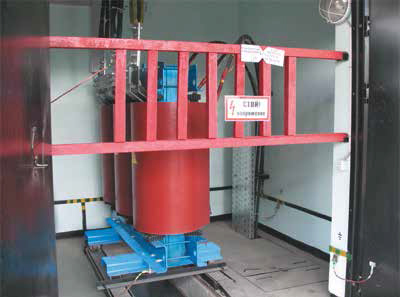

Сухие трансформаторы KLM-ТСЗЛ в кожухе

Компания «КЛМ инжиниринг» поставляет кожухи для выпускаемых трансформаторов всей линейки мощностей.

Кожух представляет собой металлический короб, защищающий трансформатор от попадания посторонних предметов, дождя и конденсата. Кожух необходим в случае, когда трансформатор KLM-ТСЛ устанавливается на открытой площадке (например, в производственном цехе), в помещении с повышенной влажностью либо в месте возможного попадания воды на работающий транформатор (например, в подвале). Сухие трансформаторы с литой изоляцией, поставляемые в кожухе, маркируются как KLM-ТСЗЛ, где буква «З» указывает на защищенность трансформатора.

Transformatory_KLMПреимущества сухих трансформаторов KLM-ТСЗЛ

· Долговечность. Надежная защита на долгие годы.

· Качество. Точное и безукоризненное исполнение кожуха.

· Удобство. Легкость в обслуживании, монтаже и эксплуатации.

Степень защиты от внешних твердых предметов и воды

Характеристическая цифра

Степень защиты от проникновения внешних твердых предметов

Степень защиты от проникновения воды

0

Нет защиты

Нет защиты

1

Защищено от внешних твердых предметов с диаметром большим или равным 50 мм

Защищено от вертикально падающих капель воды

2

Защищено от внешних твердых предметов с диаметром большим или равным 12,5 мм

Защищено от вертикально падающих капель воды, когда оболочка отклонена на угол до 15°

3

Защищено от внешних твердых предметов с диаметром большим или равным 2,5 мм

Защищено от воды, падающей в виде дождя

Конструкция кожуха проста в сборке и удобна в обслуживании. Распашные дверцы со стороны ВН и НН позволяют без труда производить переключения и профилактические работы - осмотр трансформатора, протяжку контактных и резьбовых соединений. Присоединительные шины в базовом исполнении изготавливают из алюминия, в нестандартном исполнении — из меди. Материал присоединительных шин выбирает заказчик. По требованию клиента производится омеднение контактных площадок алюминиевых шин методом газодинамического напыления. Размеры присоединительных шин зависят от мощности силового трансформатора. Заземление кожуха выведено на две короткие стороны. При поставке кожуха с трансформатором в собранном виде трансформатор соединенс корпусом кожуха гибкими медными заземляющими перемычками. Кожух окрашен порошковыми красками с высокой степенью адгезии к металлу и устойчивости к царапинам. Срок службы покрытия внутри помещения — не менее 15 лет.

Технические характеристики KLM-ТСЗЛ

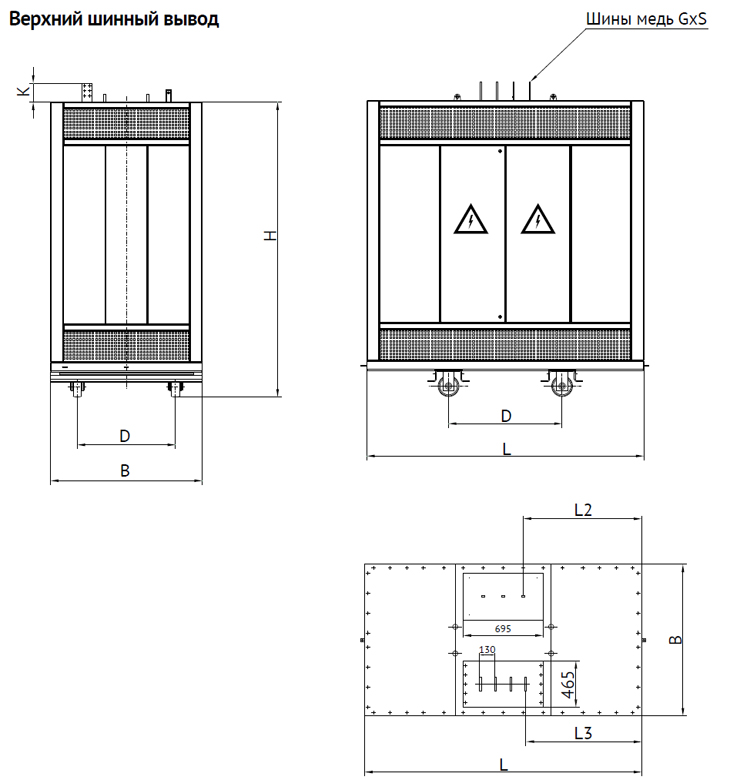

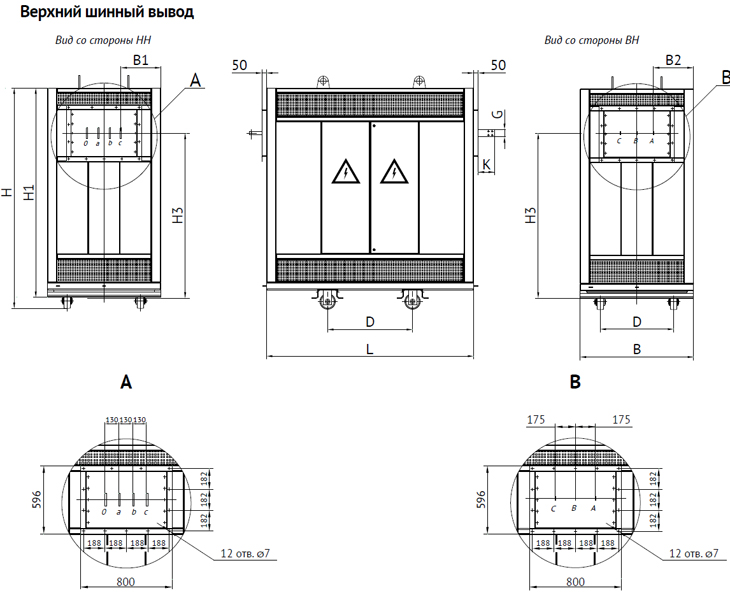

Размер и масса трансформаторов с кожухом IP10-33

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

Габаритные размеры

L, мм

1400

1400

1500

1500

1800

2000

2000

2200

2200

2500

2500

B, мм

900

900

1200

1200

1300

1300

1400

1400

1400

1600

1600

H, мм (IP10, IP20, IP30)

1440

1440

1890

1890

1890

1970

2100

2300

2300

2480

2480

H, мм (IP11,... IP33)

1440

1440

1890

1890

1890

2070

2300

2500

2500

2780

2780

D, мм

500

500

600

600

600

600

820

820

820

1070

1070

L2, мм

575

575

725

825

825

925

925

1025

1025

L3, мм

555

555

705

805

805

905

905

1005

1005

B1, мм

405

405

455

475

505

505

505

505

505

B2, мм

425

425

475

475

525

525

525

525

525

H3, мм

1200

1200

1200

1400

1600

1800

1800

2050

2050

GxS, мм

50 × 5

30 × 5

50 × 5

50 × 5

60 × 6

80 × 6

80 × 10

100 × 10

120 × 15

120 × 15

120 × 15

K, мм

150

150

150

150

150

150

150

150

200

200

200

Вес суммарный, кг

590

690

1040

1200

1620

2100

2950

3550

4250

4980

5600

Transformatory_KLMTransformatory_KLM

Transformatory_KLM

Исполнения сухих трансформаторов:

Малошумные KLM-ТСЛ

По заказу клиентов осуществляется изготовление силовых сухих трансформаторов KLM-ТСЛ с пониженным уровнем шума. Снижение уровня шума достигается благодаря применение современной технология нарезки металла и сборки элементов магнитопровода (технология step-lap). Данная технология также обеспечивает малые потери холостого хода.

Transformatory_KLM

Разделительные KLM-ТСЛ

Разделительные трансформаторы серии KLM-ТСЛ изготавливаются с широким выбором схем и групп соединения обмоток. Класс напряжения трансформаторов: 6 кВ, 10 кВ. Возможно изготовление трансформаторов с различными характеристиками, в том числе морозостойких, малошумных, с пониженными потерями и др.

Transformatory_KLM

Сейсмостойкие KLM-ТСЛ

Сейсмостойких трансформаторы мощностью 40–2500 кВА предназначены для эксплуатации в регионах с повышенной сейсмической активностью (до 9 баллов по шкале MSK-64). Сейсмостойкость трансформаторов подтверждена испытаниями, по результатам которых на продукцию выдан аттестат сейсмостойкости. Сейсмостойкость трансформаторов обеспечивается усилением общей конструкции и ряда ее элементов, применением виброгасителей, а также высокой устойчивостью самого сухого трансформатора с литой изоляцией к различным механическим воздействиям (в сравнении с масляным трансформатором).

Transformatory_KLM

KLM-ТСЛ с медными обмотками

По заказу силовые сухие трансформаторы KLM-ТСЛ могут изготавливаться с медными обмотками. От аналогов с алюминиевыми обмотками они отличаются большим весом и увеличенными размерами. Обмотки НН могут производиться из медного провода (до 160 кВА) или медной ленты (от 250 кВА). Обмотки пропитываются смолой, которая полимеризуется в процессе термической обработки в печи и способствует повышению стойкости к токам КЗ за счет увеличения жесткости конструкции, защищает обмотки от пыли, влаги и атмосферных воздействий. Обмотки ВН состоят из нескольких последовательно соединенных секций. Каждую секционную обмотку изготавливают из изолированного провода (до 400 кВА) или медной ленты (от 630 кВА). Внутренняя и внешняя поверхности обмоток покрываются сеткой из стекловолокна, которая служит арматурой для эпоксидной смолы с наполнителями.

Transformatory_KLM

Морозостойкие KLM-ТСЛ

Морозостойкие трансформаторы KLM-ТСЛ (климатическое исполнение УХЛ3) могут эксплуатироваться при температуре окружающего воздуха от −60 до +40 °С. Устойчивость к низким температурам обеспечивается благодаря особому составу литой изоляции и применению специальной технологии ее изготовления. Морозостойкие силовые сухие трансформаторы KLM имеют коричневый цвет обмоток. Основные технические характеристики, габаритные и присоединительные размеры морозостойких трансформаторов KLM-ТСЛ не отличаются от аналогичных параметров для трансформаторов в стандартном исполнении.

Transformatory_KLM

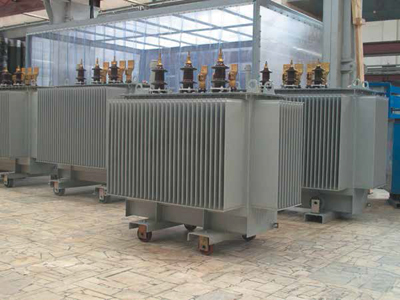

Масляные трансформаторы KLM-ТМГ

Масляные герметичные силовые трансформаторы KLM-ТМГ разработаны для энергоемких потребителей крупных городов. Отличаются компактными размерами и большой степенью надежности. KLM-ТМГ - отличное решение для реконструируемых подстанций и вновь возводимых энергообъектов.

Силовые трансформаторы серии KLM-ТМГ (масляные герметичные) мощностью 16–2500 кВА, классом напряжения 6–10–20/0,4 кВ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения, без применения съемных охладителей. В трансформаторах KLM-ТМГ используются герметичные баки без расширителя. Отсутствие расширителя исключает контакт масла с окружающей средой, предотвращая тем самым процессы увлажнения, окисления и шламообразования. Благодаря этому масло не меняет своих диэлектрических свойств в течение

всего срока службы. Регулирование напряжения осуществляется переключателем типа ПБВ (переключение без возбуждения) в ручном режиме при снятой нагрузке и напряжении, путем переключения ответвлений обмотки ВН.

Конструктивные особенности

Магнитопровод трансформатора собирается из пластин холоднокатаной электротехнической стали по схеме шихтовки step-lap. Использование качественной стали (марка Э3409, Э3410, Э3411) для изготовления магнитопровода приводит к уменьшению потерь холостого хода и снижению уровня шума трансформатора.

Обмотки ВН - многослойные, цилиндрические, изготавливаются из медного/ алюминиевого провода с бумажной или эмалевой изоляцией. Конусообразная технология укладки межслойной изоляции увеличивает прочность изоляции, а, следовательно, и срок службы трансформатора.

Обмотки НН изготавливаются из медного/алюминиевого провода (до 250 кВА) и алюминиевой/медной

ленты (свыше 250 кВА). Применение ленты позволяет примерно на 10% уменьшить аксиальные напряжения,

возникающие при коротких замыканиях. К преимуществам обмоток, изготовленных из ленты, также относятся высокая динамическая стойкость к токам короткого замыкания, существенное упрощение конструкции охлаждающих каналов, более равномерное распределение тепла вдоль обмотки, равномерное распределение плотности тока вдоль обмотки, незначительная разность потенциалов между соседними витками. Отводы обмоток НН — шины или провода прямоугольного сечения. Гофробак трансформатора выполняется из высококачественной стали (стальной лист толщиной 1,2 мм) с применением автоматического способа сварки швов гофростенок на роботизированной установке фирмы Motoman. В конструкции бака предусмотрена пробка

для слива масла. Все баки проходят опрессовку - выдерживаются под давлением в течение 12 часов.

Активная часть крепится к крышке трансформатора, что позволяет быстро установить или извлечь ее из бака без снятия вводов ВН и НН. Уплотнительные прокладки изготавливаются из композитного материала «резинопробка», который имеет больший срок службы, чем аналогичные резиновые элементы, особенно при отрицательных температурах. Конструкция переключателя обеспечивает четкую фиксацию ступеней регулирования напряжения, что исключает промежуточные положения переключателя. Устройство катков и лап позволяет перемещать трансформатор как в продольном, так и в поперечном направлениях. Заземление выполняется с обеих сторон трансформатора. Трансформаторы заполняются очищенным дегазированным трансформаторным маслом (под вакуумом), имеющим пробивное напряжение в стандартном разряднике не менее 45 кВ.

Преимущества масляных трансформаторов KLM-ТМГ

· Компактность. Небольшие габаритные размеры.

· Эффективность. Низкие потери.

· Высокие технические показатели.

· Надежность. Устойчивость к перегрузкам.

· Экономичность. Минимальные эксплуатационные затраты.

Мощность

16–2500 кВА

Группа соединения обмоток

D/Yn-11, Y/Yn-0, Yn/D-11, другие по требованию заказчика

Материал обмоток ВН и НН

Алюминий/медь

Номинальное высшее напряжение

(3, 6, 10, 20, 27.5, 35 кВ) ± 2×2,5%

Номинальное низшее напряжение

230, 400, 690 В; 6, 10 кВ

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1

Охлаждение

AN (естественное)

Температура эксплуатации, транспортировки и хранения

−45…+40 °С для У1
−60…+40 °С для УХЛ1

Срок службы

30 лет

Гарантийный срок

от 5 до 7 лет

Нормативные документы

ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719,
ТУ-3411-004-46854782-2007, ТУ-3411-005-46854782-2007

t, ч

Перегрузка в долях номинального тока в зависимости от температуры охлаждающей среды во время перегрузки

−25 °С

−20 °С

−10 °С

0 °С

10 °С

30 °С

30 °С

40 °С

0,5

2,0

1,9

1,7

1,7

1,7

1,5

1,4

1,3

t, ч

Перегрузка в долях номинального тока в зависимости от температуры охлаждающей среды во время перегрузки

−25 °С

−20 °С

−10 °С

0 °С

10 °С

30 °С

30 °С

40 °С

0,5

2,0

2,0

2,0

2,0

2,0

2,0

1,9

1,8

1,0

1,9

1,9

1,7

1,7

1,6

1,4

1,3

1,3

2,0

1,9

1,8

1,7

1,6

1,5

1,4

1,3

1,3

4,0

1,8

1,7

1,6

1,6

1,5

1,4

1,3

1,2

8,0

1,7

1,7

1,6

1,6

1,5

1,4

1,3

1,2

24,0

1,7

1,6

1,6

1,5

1,5

1,4

1,3

1,2

1,0

2,0

2,0

2,0

2,0

1,9

1,8

1,8

1,7

2,0

2,0

2,0

1,9

1,9

1,8

1,7

1,6

1,5

4,0

1,9

1,8

1,7

1,7

1,6

1,5

1,4

1,3

8,0

1,7

1,7

1,6

1,6

1,5

1,4

1,3

1,2

24,0

1,7

1,7

1,5

1,5

1,5

1,4

1,2

1,2

Структура масляного трансформатора

Transformatory_KLM

1. Колесо

2. Бак

3. Гильза термометра

4. Ввод высокого напряжения

5. Ввод низкого напряжения

6. Патрубок для заливки масла

7. Переключатель

8. Серьга для подъема

9. Поплавковый указатель уровня масла

Технические характеристики KLM-ТМГ

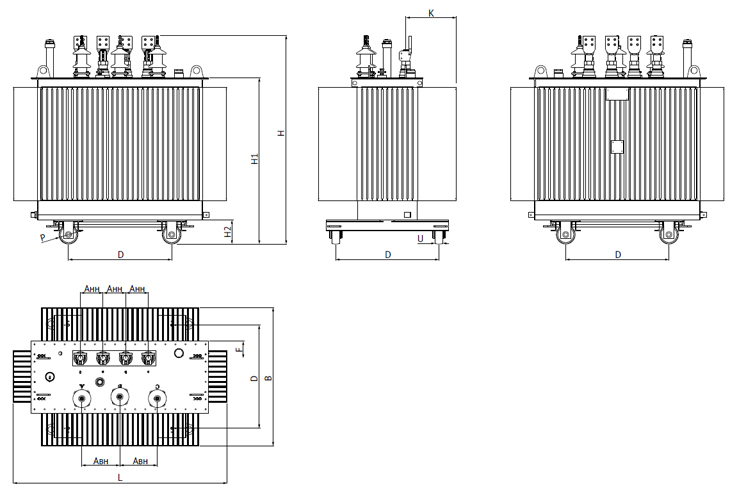

Размер и масса трансформаторов

Transformatory_KLM

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

Габаритные размеры

L, мм

895

925

1025

1185

1395

1585

1710

1825

2225

2285

2285

B, мм

605

615

655

715

855

905

1130

1205

1285

1365

1365

H, мм

1125

1170

1250

1340

1405

1520

1705

1774

1935

1990

2140

H1, мм

780

825

840

1040

1160

1290

1350

1396

120

1579

1790

H2, мм

125

125

125

125

125

151,5

183

183

183

240

240

K, мм

210

220

240

250

290

300

380

410

440

470

470

I, мм

189

184

224

264

284

279

343

359

364

384

399

F, мм

100

110

110

110

110

110

110

110

110

110

110

D, мм

400

500

500

600

600

600

820

820

820

1070

170

Aвн, мм

200

250

300

300

300

300

300

300

300

300

300

Aнн, мм

100

100

150

150

150

150

180

180

180

200

150

Размер колес

P, мм

125

125

125

125

125

125

150

150

150

200

200

U, мм

40

40

40

40

40

40

60

60

60

84

84

Вес активной части, кг

250

280

370

650

800

1050

1400

1550

1950

2050

2450

Вес масла, кг

110

125

180

270

350

475

680

730

950

1100

1850

Вес суммарный, кг

420

500

670

1100

1400

1850

2660

2900

3650

4200

5650

Уровень шума

Акустическая мощность, dB (A)

59

59

62

65

68

70

73

75

76

77

81

Акуст. давление на расстоянии 1 м, dB (A)

47

47

50

53

56

57

59

61

61

61

61

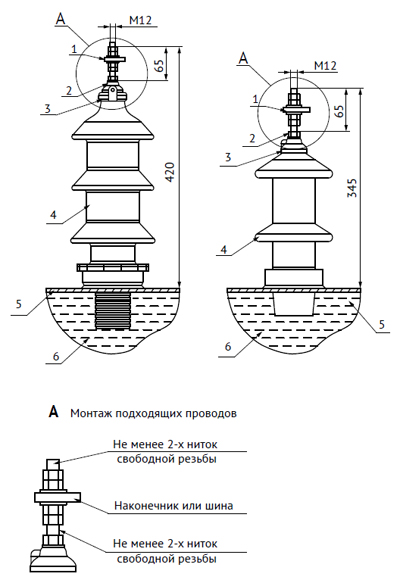

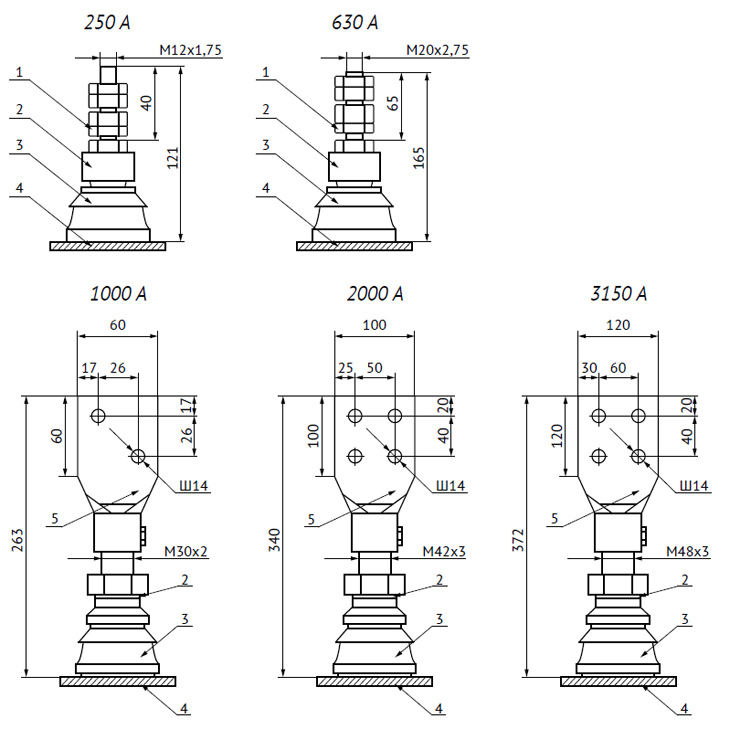

Конструкция и размеры вводов НН

1 — гайка латунная

2 — колпачок

3 — изолятор

4 — крышка бака

5 — съемный контактный зажим

Transformatory_KLM

Конструкция и размеры вводов ВН

1 — шайбы латунные (2 шт.)

2 — гайка латунная М12 (5 шт.)

3 — колпачок

4 — изолятор

5 — крышка бака

6 — масло трансформаторное

Transformatory_KLM

Электрические характеристики трансформаторов KLM-ТМГ 6–10 кВ

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

Номинальное напряжение обмотки ВН, кВ

6 / 10

Номинальная частота, Гц

50

Уровень изоляции, кВ

12 / 17,5

Вторичное напряжение без нагрузок, кВ

230 / 400 / 690

Регулировки (в каких пределах), %

±2,5…±5

Схема и группа соединения обмоток

Dyn-11 / Yyn-0 / YnD-11 (любая схема соединения)

Потери холостого хода Pхх, Вт

220

270

410

530

870

1240

1600

1800

2100

2600

2600

Потери КЗ Pкз при 115 °C, Вт

1280

1970

2700

3700

5600

7600

10800

12400

16500

23000

23000

Напряжение короткого замыкания, %

4,5

4,5

4,5

4,5

4,5

5,5

5,5

6

6

6

6

Ток холостого хода, %

1,6

1,6

1,5

1,2

1,2

1,2

1

1

0,5

0,5

0,5

Максимальная высота использования, м

1000

Максимальная температура окр. среды, °C

40

Материал обмоток выс./низ. напряжений

Al / Al

Электрические характеристики трансформаторов KLM-ТМГ 20 кВ

Номинальная мощность, кВ·А

63

100

160

250

400

630

1000

1250

1600

2000

2500

Номинальное напряжение обмотки ВН, кВ

20

Номинальная частота, Гц

50

Уровень изоляции, кВ

24

Вторичное напряжение без нагрузок, кВ

230 / 400 / 690

Регулировки (в каких пределах), %

±2,5…±5

Схема и группа соединения обмоток

Dyn-11 / Yyn-0 / YnD-11 (любая схема соединения)

Потери холостого хода Pхх, Вт

220

270

410

530

870

1240

1600

1800

2100

2600

2750

Потери КЗ Pкз при 115 °C, Вт

1330

1970

2700

3700

5600

7600

10800

12400

16500

23000

27000

Напряжение короткого замыкания, %

4,5

4,5

4,5

4,5

4,5

5,5

5,5

6

6

6

6

Ток холостого хода, %

1,6

1,6

1,5

1,2

1,2

1,2

1

1

0,5

0,5

0,5

Максимальная высота использования, м

1000

Максимальная температура окр. среды, °C

40

Материал обмоток выс./низ. напряжений

Al / Al

Исполнения масляных трансформаторов

Энергосберегающие KLM-ТМГ

Трансформатор с уменьшенными потерями марки KLM-ТМГ позволяет экономить до 20000 рублей в год

Изучив мировой опыт, компания «KLM» разработала экономичные трансформаторы с уменьшенными потерями. Проекты прошли экспертную оценку европейских коллег и получили одобрение ведущих специалистов в области трансформаторостроения. Передовые технологии и материалы позволяют добиться значительно меньшего нагрева проводов при работе оборудования, а значит сэкономить киловатты и денежные средства абонентов. Для трансформатора KLM-ТМГ-630 кВА это экономия составляет до 20 тысяч рублей в год, а для трансформаторов больших мощностей цифра намного выше.

Transformatory_KLM

Сравнительная таблица потерь для трансформаторов KLM-ТМГ

Потери холостого хода

Потери короткого замыкания

Мощность, кВА

630

1000

1250

630

1000

1250

Экономичный трансформатор, Вт

1000

1300

1400

6600

9800

11000

Обычный трансформатор, Вт

1200

1600

1900

7800

10800

13000

Денежное выражение потерь для трансформаторов KLM-ТМГ

Мощность, кВА

630

1000

1250

Потери, кВт

Обычный трансформатор

9

12,4

14,9

Экономичный трансформатор

7,6

11,1

12,4

Разница потерь в час

1,4

1,3

2,5

Экономия, руб.*

За 1 год

18396

17082

32850

За 3 года

55188

51246

98550

За 10 лет

183960

170820

328500

Экономия в евро за 10 лет

5300

4900

9400

Экономия в евро за 10 лет при росте тарифов до уровня европейских

12600

11680

24460

Малошумные KLM-ТМГ

Силовые масляные герметичные трансформаторы малошумного исполнения являются также и энергоэффективными трансформаторами, поскольку характеризуются сниженными потерями холостого хода

и уменьшенными потерями короткого замыкания. Улучшенные характеристики силовых трансформаторов достигаются благодаря применению технологии step-lap и использованию качественной стали (марка Э3409, Э3410, Э3411) при изготовлении магнитопровода.

Transformatory_KLM

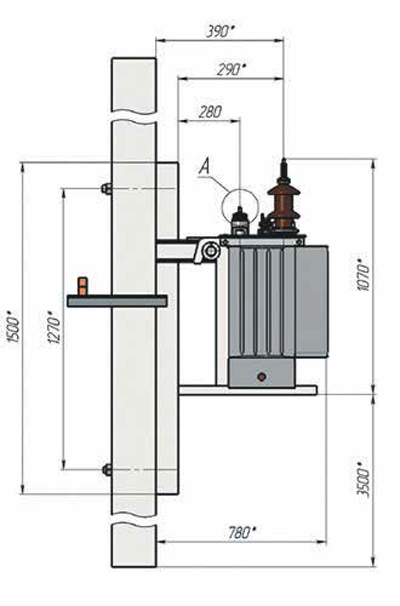

KLM-ТМГ столбового типа

Трансформаторы масляные герметичные столбового типа (серии KLM-ТМГС) мощностью 16–100 кВА класса напряжения 6–10/0,4 кВ предназначены для питания небольших объектов, например, нефтяных вышек, АЗС, антенн сотовой связи, фермерских хозяйств, индивидуальных построек, коттеджных поселков, небольших поселений.

Преимущества KLM-ТМГ столбового типа:

• экономия на строительстве подстанции;

• снижение потерь электроэнергии за счет размещения рядом с потребителем;

• недосягаемость для посторонних лиц;

• простота монтажа;

• устойчивость к воздействию климатических факторов (пыль, дождь, влажность и др.)

Уникальная конструкция бака и особая система крепления обеспечивают надежное и устойчивое размещение трансформатора на столбовой опоре. Характеристики трансформатора позволяют присоединять его к сети 6 (10) кВ по упрощенной схеме без использования коммутационного устройства защиты самого трансформатора. Возможно использование систем телемеханики, обеспечивающих дистанционный мониторинг состояния трансформатора. Распределительные шкафы и приборы учета размещаются либо в помещении абонента, либо на столбовой опоре. Трансформатор KLM-ТМГ столбового типа эксплуатируется на открытом воздухе при температуре от −45 до + 40 °С. Выводы ВН и НН рассчитаны на работу в самых тяжелых погодных и климатических условиях (пыль, дождь, повышенная влажность и др.). Transformatory_KLMTransformatory_KLM

KLM-ТМГ аморфные

Трансформаторы KLM-ТМГ с сердечником из аморфной стали мощностью 32–1000 кВА. Трансформаторы новой серии отличаются высокой энергоэффективностью за счет сниженных потерь холостого хода. Такие трансформаторы предназначены для применения в городских энергосистемах, распределительных электросетях и на других объектах энергетики, как и трансформаторы KLM-ТМГ. Но, в отличие от ТМГ, дают возможность сберечь значительную долю электроэнергии, расходующейся на потери холостого хода в самом работающем трансформаторе.

Преимущества KLM-АТМГ:

• высокая энергоэффективность;

• улучшенные магнитные характеристики;

• доступная стоимость;

• экономическая целесообразность.

Transformatory_KLM

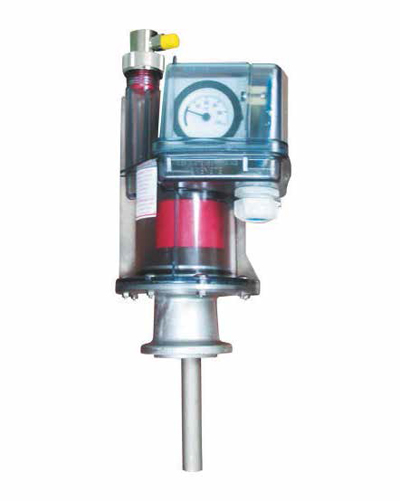

«Умные» трансформаторы KLM-ТМГ

Масляные трансформаторы KLM-ТМГ могут комплектоваться устройством, обеспечивающим дистанционный контроль за ключевыми характеристиками - температурой, уровнем и давлением масла. Сигнал поступает

на диспетчерский пункт по каналам передачи данных телеметрии PLC, GSM. (по проводным или беспроводным системам PLC, GSM). «Умные» трансформаторы могут применяться в составе ТП, СТП для обеспечения

энергоснабжения объектов различного назначения - жилищного комплекса, инженерной инфраструктуры, промышленности, транспортной системы и т. д.

Преимущества «умных» трансформаторов:

• надежность - постоянный мониторинг режима работы позволяет своевременно предотвратить аварийное отключение трансформатора, что повышает надежность трансформатора и срок его исправной работы.;

• безопасность - непрерывный контроль за состоянием трансформатора снижает риск возникновения аварийных ситуаций, представляющих угрозу для окружающей среды;

• удобство эксплуатации - информация о текущем состоянии оборудования поступает в автоматическом режиме поступает в диспетчерский пункт;

• соответствие современной концепции Smart Grid - «умные» трансформаторы легко интегрируются в

• необслуживаемые распределительные сети с использованием систем автоматизации для их мониторинга

и управления.

Transformatory_KLM

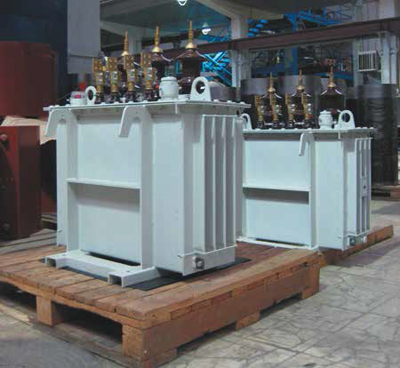

Трансформаторы KLM-ТМ 6–35 КВ

Трансформаторы силовые, трехфазные, двухобмоточные, масляные, с естественной циркуляцией масла.

Предусмотрена возможность регулирования напряжения в ручном режиме в отключенном состоянии.

Силовые масляные трансформаторы серии KLM-ТМ используются в сетях энергосистем, в том числе для собственных нужд электростанций, устанавливаются в электрических сетях железных дорог, а также находят

широкое применение для питания различных потребителей в сетях переменного тока с частотой 50 Гц.

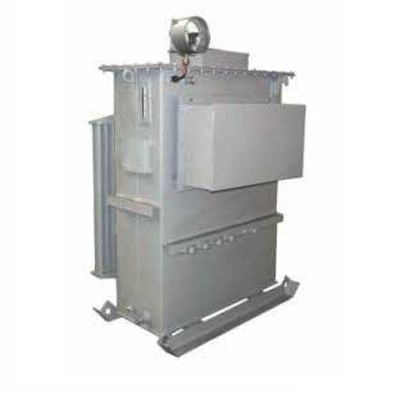

ТМПНГ

Трехфазные масляные трансформаторы серии KLM-ТМПНГ с первичным напряжением 0,38 кВ предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц. Трансформаторы KLM-ТМПНГ в герметичном исполнении, в качестве

защиты масла используется сухой азот. В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В. Вид регулирования — ПБВ (переключение без возбуждения). Переключение на другой диапазон напряжения производится в ручном режиме в отключенном состоянии. Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивает надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.

Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.

Transformatory_KLM

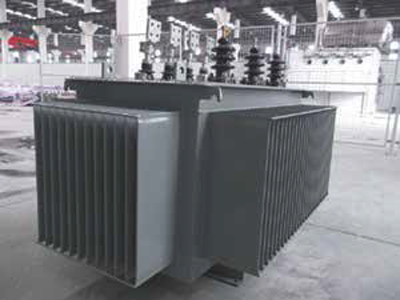

Трансформаторы KLM-ТМ в гофробаке

Трансформаторы силовые, трехфазные, двухобмоточные, масляные, с естественной циркуляцией масла. Изготавливаются в гофробаке. Заполнены дегазированным маслом в вакуумной камере. Предусмотрена

возможность регулирования напряжения в ручном режиме в отключенном состоянии. Вид регулирования ПБВ -переключение без возбуждения). Масляные трансформаторы используются в сетях энергосистем, в т. ч. Для собственных нужд электростанций, устанавливаются в электрических сетях железных дорог, а также находят широкое применение для питания различных потребителей в сетях переменного тока с частотой 50 Гц. Трансформаторы серии KLM-ТМ изготавливаются в гофробаке, заполненном дегазированным маслом в вакуумной камере. Гофрированные баки обеспечивают необходимую поверхность охлаждения. Возможно изготовление малошумных, морозостойких, сейсмостойких, экономичных трансформаторов с уменьшенными потерями, а также изделий с нестандартными параметрами. Широкий выбор групп соединения обмоток.

Оборудование устойчиво к перегрузкам и коротким замыканиям. Используется цельносварной бак усиленной конструкции. Масло имеет температуру гелеобразования −65 ˚С. Магнитопровод из высококачественной электротехнической стали, а также применение технологии step-lap обеспечивает значительное снижение потерь холостого хода.

Transformatory_KLM

Трансформаторы KLM-ТМФ с фланцевыми выводами

Трансформаторы трехфазные двухобмоточные с естественным масляным охлаждением с фланцевыми выводами, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии. Трансформаторы предусматривают регулирование напряжения по стороне ВН в пределах ±2 × 2,5 % от номинального. Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производится в ручном режиме в отключенном состоянии.

Трансформаторы предназначены для длительной работы при стационарной установке на высоте не более 1000 м над уровнем моря в климатических условиях У1, УХЛ1. Не допускается эксплуатация трансформатора в средах, содержащих едкие пары и газы в концентрациях, разрушающих металлы и изоляцию, а также в среде, насыщенной токопроводящей пылью. Режим работы продолжительный. Не допускается эксплуатация

трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Transformatory_KLM

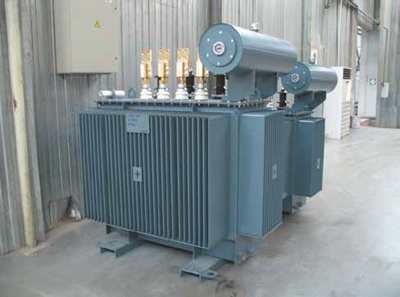

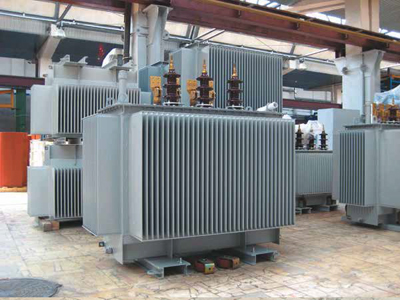

Силовые масляные трансформаторы KLM-ТМН с РПН

Силовые масляные трансформаторы KLM-ТМН с РПН (регулированием напряжения под нагрузкой) мощностью 1000–25000 кВА класса напряжения до 35 кВ. Трансформаторы с системой принудительного охлаждения (дутьем) маркируются как KLM-ТДН. Трансформаторы серии KLM-ТМН предназначены для обеспечения постоянного уровня напряжения в сетях. Используются в распределительных подстанциях сетевых компаний, крупных промышленных предприятий, энергоемких объектах инфраструктуры. Трансформаторы KLM-ТМС, KLM-ТМНС применяются для питания оборудования собственных нужд на электростанциях.

Transformatory_KLM

Подстанции КПТБ

Блочные трансформаторные подстанции — это комплексное решение задач заказчика по надежному и качественному электроснабжению объектов. КТПБ служат для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 20кВ c использованием отечественного и/или зарубежного электрооборудования с воздушной и элегазовой изоляцией. Предназначены

для электроснабжения жилищно-коммунальных, общественных, промышленных и сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков. БКТП эксплуатируются без

постоянного обслуживающего персонала.

Подстанции РПБ

Блочные комплектные распределительные подстанции (РПБ) с применением импортных КРУЭ (Siemens, Schneider Electric, ABB и другие) и отечественных малогабаритных камер КСО. Проекты РПБ разрабатываются на основе однолинейной схемы заказчика, а также его пожеланий по типу и марке используемого оборудования.

Подстанции КТПН

Комплектные трансформаторные подстанции в металлическом корпусе предназначены для преобразования и передачи электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 35 кВ включительно.

КТП применяются для энергоснабжения городских жилищно-коммунальных, общественных, промышленных, строительных и сельскохозяйственных объектов. Подходят для электропитания небольшого числа абонентов, для организации временного энергоснабжения, для энергоснабжения спецобъектов (например, на железной дороге). Могут быть использованы как мобильные передвижные подстанции.

Подстанции СТП

Комплектные трансформаторные подстанции столбового типа серии СТП 6(10)/0,4 кВ предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования её в электрическую энергию переменного тока частотой 50 Гц напряжением 0,4 кВ. СТП используются для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.

Высоковольтное электрооборудование

КРУЭ «Столица» на базе ячеек 8DH10 Siemens (Германия) с модульным построением используется в качестве вводных, секционных и фидерных ячеек в распределительных подстанциях 10, 20 кВ средней мощности (до 40 МВт).

КРУ RM6 — распределительное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных сетях на 6, 10, 20 кВ. Выполняет функции присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 3000 кВА с помощью силового выключателя с защитой

КСО 2-й и 3-й серий и КРУ-2008Н с воздушной изоляцией предназначены для комплектации КТПБ, РТПБ, РПБ. Комплектное распределительное устройство (КРУ) 10 кВ представляет собой блок, объединяющий несколько ячеек КСО-203.Обеспечивает функции присоединения кабельных линий, силового трансформатора и сборных шин 2 секции.Предназначено для применения в малогабаритных РУ 6–10 кВ трансформаторных и распределительных подстанциях, в распределительных пунктах, в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.

АВР 6–20 кВ. Устройства автоматического ввода резерва (АВР) на 6–20 кВ. предназначены для однократного автоматического взаимного резервирования питания секций 6–20 кВ двухсекционных ТП с 2 и 4 силовыми трансформаторами.

Токоограничивающие реакторы РТСТ

Реакторы токоограничивающие сухие трехфазные РТСТ класса напряжения от 3 до 20 кВ, рассчитанные на номинальный ток 250–1600 А.

Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
