Таблица производителей трансформаторов. Ведущие бренды трансформаторов.

ТЗТ


ЗАО "Тульский завод трансформаторов" было образовано в октябре 2000 года и с самого начала специализировалось на производстве тороидальных трансформаторов ОСМ мощностью от 10 ВА до 7 кВА и автотрансформаторов.

Продукция выпускается под торговой маркой Штиль.

В настоящее время предприятие производит трансформаторы, автотрансформаторы, дроссели, а также высокочастотные изделия.

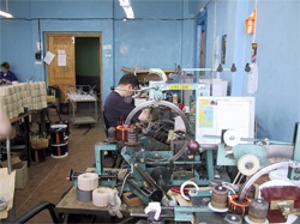

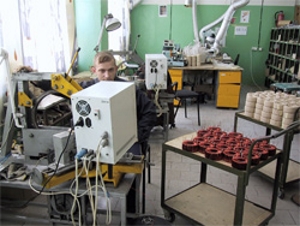

На предприятии реализован полный цикл производства трансформаторов.


Мы изготавливаем трансформаторы, автотрансформаторы и дроссели по индивидуальным требованиям наших заказчиков, а также в различном исполнении. На все серийно изготавливаемые изделия имеется Сертификат соответствия.

Реализуемый на предприятии полный цикл производства сопровождается контролем качества на каждом этапе.

Постоянно ведется работа по совершенствованию технологии отдельных производственных процессов. Нами освоен выпуск залитых трансформаторов для работы в жёстких условиях эксплуатации.

В настоящее время мы работаем напрямую с предприятиями практически по всей России.

Трансформаторы напряжения



Масляные



Сухие

  1. Тороидальные трансформаторы ОСМ

КТП



Трансформаторы тока



Измерительные



Дроссели

Высокочастотные трансформаторы и дроссели

Реакторы



Магнитопроводы



Специальные (другие)

 Понижающие автотрансформаторы 220/110 В

  1. Тороидальные трансформаторы ОСМ

Тороидальные трансформаторы ОСМ, выпускаемые под торговой маркой Штиль, (однофазные, сухие, многоцелевого назначения), обеспечивают преобразование переменного тока одного напряжения в другое(ие). Предназначены для использования (комплектации при производстве и разработке) в составе различной аппаратуры, приборов, другого электрооборудования (ИБП, линейные источники питания, фильтры и т.п.) или отдельного специального использования.

Изделие представляет собой силовой однофазный понижающий/повышающий трансформатор, выполненный на тороидальном сердечнике с двумя или более обмотками. Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким лаком и комплектуются крепёжными элементами (по требованию).

Модели тороидальных трансформаторов ОСМ

Трансформаторы мощностью 10...160 ВА

Параметры

Мощность, ВА

10

16

25

40

63

100

160

Напряжение первичной обмотки

220 (380) В

Напряжение вторичных обмоток

12...110 В (для 10 ВА), 12...260 В

Напряжение КЗ, не более

14 %

12 %

12 %

10 %

8 %

Температура перегрева, не более

35 С

40 C

50 C



Габаритные размеры
(диаметр внешний и высота) не более, мм

65x35

65х35

65х40

90х35

90х45

95х50

120х60

Масса, не более

0,35

0,4

0,45

0,7

0,9

1,2

2,1



Примечание. Пропитка трансформаторов на мощности 10...100 ВА осуществляется по отдельному требованию.
Трансформаторы большей мощности изготавливаются с пропиткой.

Трансформаторы мощностью 0,25...0,63 кВА

Параметры

Мощность, кВА

0,25

0,4

0,63

Напряжение первичной обмотки

220 (380) В

Напряжение вторичных обмоток

24...260 В

Напряжение КЗ, не более

8 %

6 %

5,5 %

Температура перегрева, не более

50 С



Габаритные размеры
(диаметр внешний и высота) не более, мм

125х70

140х90

140х100

Масса, не более

3,1

3,9

5,8



Трансформаторы мощностью 1,0...2,5 кВА

Параметры

Мощность, кВА

1,0

1,6

2,0

2,5

Напряжение первичной обмотки

220 (380) В

Напряжение вторичных обмоток

42...260 В

Напряжение КЗ, не более

4 %

3 %

2,8 %

2,5 %

Температура перегрева, не более

50 С



Габаритные размеры
(диаметр внешний и высота) не более, мм

160х105

210х100

240х90

245х115

Масса, не более

8,8 кг

12 кг

14,0 кг

17,5 кг



Трансформаторы мощностью 4,0 и 5,0 кВА

Параметры

Мощность, кВА

4,0

5,0

Напряжение первичной обмотки

220 (380) В

Напряжение вторичных обмоток

42...260 В

56...260 В

Напряжение КЗ, не более

2 %

2 %

Температура перегрева, не более

50 С



Габаритные размеры
(диаметр внешний и высота) не более, мм

260х150

265х160

Масса, не более

28

34



Магнитопровод трансформаторов изготавливается из холоднокатаной анизотропной электротехнической стали толщиной 0,27 – 0,5 мм.

Обмотки трансформаторов выполняются медным эмалированным проводом с теплостойкой (130oС) изоляцией: провод марки ПЭТВ-2 (диаметр до 3,55 мм), шина ПЭТВП (сечение до 22 мм2).

Трансформаторы мощностью 0,16 кВА и более пропитываются влагостойким электроизоляционным лаком МЛ-92.
По отдельному заказу возможна заливка трансформаторов эпоксидными компаундами

Трансформаторы соответствуют требованиям по безопасности ГОСТу 19294, в том числе защита от пробоя переменным током частотой 50 Гц:

- между обмотками и токопроводящими частями изделия 1750 В;

- между первичной и вторичными обмоткам трансформатора 3500 В.

Условия эксплуатации

Климатическое исполнение:

УХЛ 4.2 (ГОСТ 15150), в т.ч. температура окружающей среды от +1 до +400 С

Механические воздействия:

группа М13 (ГОСТ 17516.1)

Трансформаторы могут быть изготовлены с расчётом на более ЖЁСТКИЕ условия эксплуатации!

Способы крепления трансформаторов (дросселей)

№ варианта

Наименование

Иллюстрации

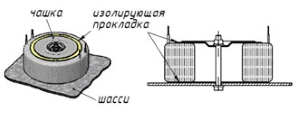

1

Трансформатор с креплением к шасси чашкой

Элементы крепления:
стальная чашка с центральным отверстием, изолирующие прокладки (по требованию заказчика)


Применяется для мощностей 0,01…0,04 кВА

2

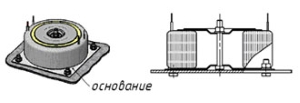

Трансформатор на квадратном основании с чашкой

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная чашка, центральное болтовое соединение, изолирующие прокладки


Применяется для мощностей 0,063…1,0 кВА

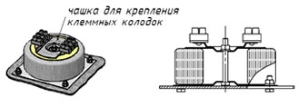

3

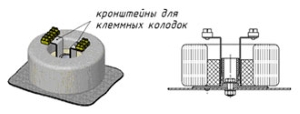

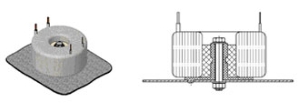

Трансформатор на квадратном основании с чашкой для крепления клеммных колодок

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная чашка с площадками под клеммные колодки, центральное болтовое соединение, изолирующие прокладки

Применяется для мощностей 0,063…1,0 кВА

4-а

Трансформатор на круглом пластмассовом основании с центральным отверстием и заливкой окна

Элементы крепления:
круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом

Применяется для мощностей 1,6…7,0 кВА

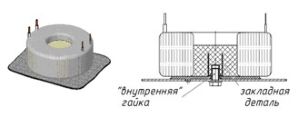

4-б

Трансформатор на круглом пластмассовом основании с «внутренней» гайкой и заливкой окна

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, «внутренняя» гайка для крепления снизу, заливка окна компаундом

Применяется для мощностей 0,16…7,0 кВА

4-в

Трансформатор на круглом пластмассовом основании с центральным отверстием под длинный болт и заливкой окна

Элементы крепления:
круглое пластмассовое основание с центральным отверстием под длинный болт и упором для фиксации на шасси, заливка окна компаундом

Применяется для мощностей 0,16…1,0 кВА

5

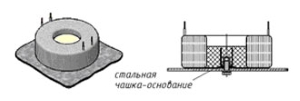

Трансформатор на круглой стальной чашке-основании с «внутренней» гайкой и заливкой окна

Элементы крепления:
круглое стальная чашка, «внутренняя» гайка для крепления снизу, заливка окна компаундом

Применяется для мощностей 0,04…0,1 кВА

6

Трансформатор на квадратном основании с заливкой окна и креплением на DIN-рейку

Элементы крепления:
стальное квадратное основание с элементами крепления на DIN-рейку, заливка окна компаундом

Применяется для мощностей 0,01…0,16 кВА

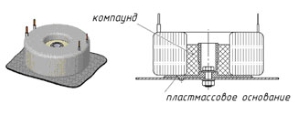

7-а

Трансформатор залитый с «внутренней» гайкой

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом

Применяется для мощностей 0,04…1,0 кВА

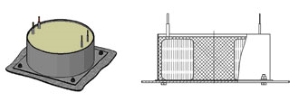

7-б

Трансформатор залитый на квадратном основании

Элементы крепления:
стальное квадратное основание с крепежными отверстиями, стальная оболочка, заливка компаундом


Применяется для мощностей 1,6…7,0 кВА

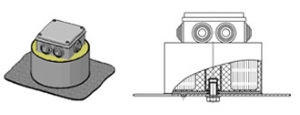

8

Трансформатор залитый с «внутренней» гайкой и ответвительной коробкой IP55

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом

Применяется для мощностей 0,4…0,63 кВА

9

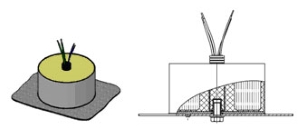

Трансформатор залитый с «внутренней» гайкой и выводами пучком по центру

Элементы крепления:
круглое пластмассовое основание с упором для фиксации на шасси, пластмассовая оболочка, «внутренняя» гайка для крепления снизу, заливка компаундом

Применяется для мощностей 0,01…0,63 кВА

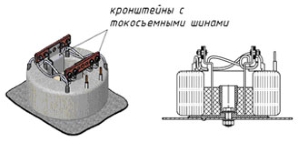

11-а

Сильноточный трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и токосъемными шинами для вторичной обмотки

Элементы крепления:
пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом


Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А

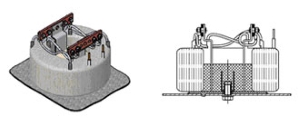

11-б

Сильноточный трансформатор на круглом пластмассовом основании с «внутренней» гайкой, заливкой окна и токосъемными шинами для вторичной обмотки

Элементы крепления:
пластмассовое основание с «внутренней» гайкой и упором для фиксации на шасси, заливка окна компаундом

Применяется для мощностей 1,6…7,0 кВА при токе вторичной обмотки более 200 А

12

Трансформатор на круглом пластмассовом основании с центральным отверстием, заливкой окна и кронштейнами для крепления клеммных колодок

Элементы крепления:
пластмассовое основание с центральным отверстием и упором для фиксации на шасси, заливка окна компаундом

Применяется для мощностей 1,6…7,0 кВА

Примечания:

  1. Стальные чашки и основания имеют антикоррозионное покрытие.
  2. Изолирующие кольцевые прокладки изготавливаются из электрокартона толщиной 0,5 мм.
  3. Расположение выводов на иллюстрациях показано условно.

При токе обмотки более 40 А клеммные колодки заменяются на кабельные наконечники.

Габаритные и присоединительные размеры элементов крепления трансформаторов

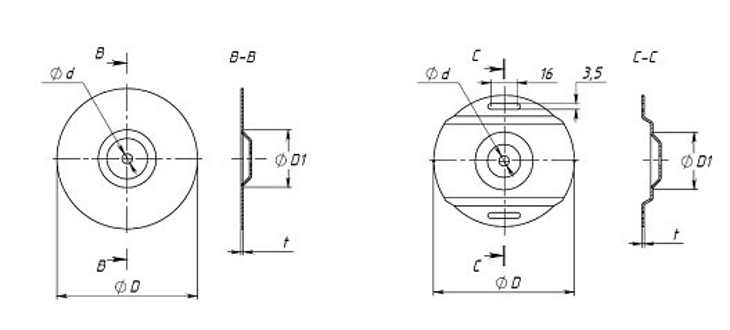

1) Стальная чашка (чашка с площадками для крепления клеммных колодок).

вариант 1, 2, 3


Мощность трансфор-маторов, кВА

D, мм

D1, мм

d, мм

t, мм

0,01…0,04

(45…50)*

26

6,2

0,8…1,0

0,063…0,1

65

26

6,2

0,8…1,5

0,16…0,63

85

38

6,5

1,0…1,5

1,0

125

78

12,5

1,5…2,0



* - не применяется для чашек с площадками

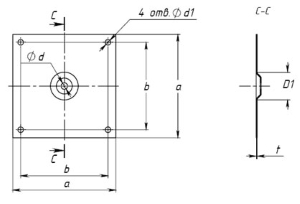

2) Стальное квадратное основание.

вариант 2, 3


Мощность трансфор-маторов, кВА

a, мм

b, мм

d, мм

d1, мм

D1, мм

t, мм

0,063…0,1

90

74

6,2

5

26

0,8…1,0

0,16…0,63

130

110

6,2

5

38

1,0…1,5

1,0

160

130

8,2

7

38

1,2…1,5

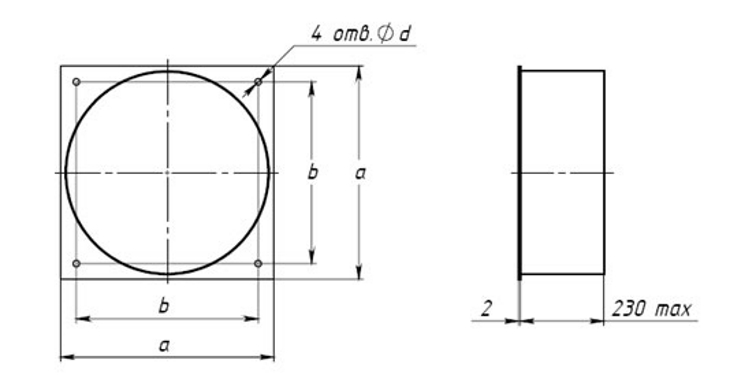

3) Стальное квадратное основание с оболочкой для залитых трансформаторов.

вариант 7-б


Мощность трансформаторов, кВА

a

b

d



1,6…2,5

230

196

7

4,0…7,0

260

225

7



4) Круглое пластмассовое основание с центральным отверстием и упором для фиксации на шасси.

вариант 4-а,11-а, 12


вариант 4-в -для трансформаторов 0,16…0,4 кВА (без упора для фиксации)


-для трансформаторов 0,63…1,0 кВА

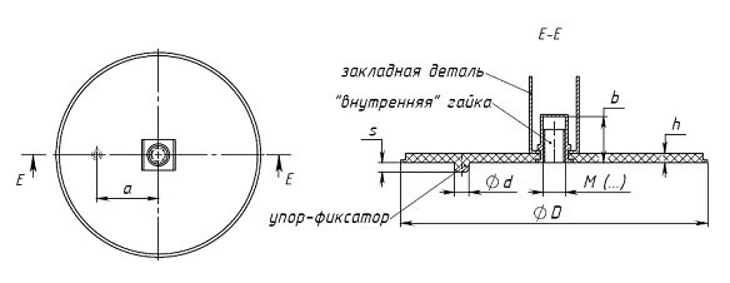

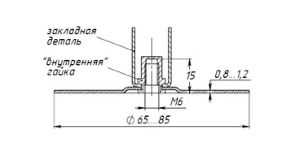

5) Круглое пластмассовое основание с упором для фиксации на шасси, «внутренней» гайкой и закладной деталью.

вариант 4-б, 11-б

Мощность трансфор-маторов, кВА

D, мм

h, мм

b, мм

d, мм

s,

a,

М

0,16…0,4

100

4

16

6

3,5

30

М6

0,63…1,0

125

5

20

8

4,5

50

М10

1,6…7,0

160

4,5

25

8

4,5

50

М12



вариант 7-а, 8, 9

Мощность трансфор-маторов, кВА

D, мм

h, мм

b, мм

d, мм

s, мм

a, мм

М

0,01…0,1

100

4

16

6

3,5

30

М6



0,16…0,25

125

5

20

8

4,5

50

М10

0,4…1,0

160

4,5

25

8

4,5

50

М12



Для трансформаторов мощностью 0,63 кВА и более рекомендуем заказывать заливку окна специальным компаундом, что исключает давление на витки обмоток через стягивающие элементы крепежа. Это повышает надёжность трансформатора, поскольку значительно снижается вероятность межвитковых замыканий. Трансформаторы мощностью 1,6 кВА и более исполняются с заливкой окна компаундом, если по требованию заказчика не предусмотрено иное. В этом случае болты и гайки не поставляются.

  1. Понижающие автотрансформаторы 220/110 В

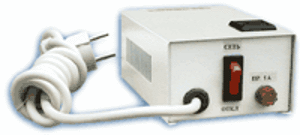

Понижающие автотрансформаторы Штиль предназначены для электропитания приборов, аппаратуры и устройств переменным током напряжением 110 В от стандартной электросети с напряжением 220 В.

Автотрансформаторы Штиль могут быть использованы для электропитания зарубежной аппаратуры, рассчитанной на электропитающую сеть 50/60 Гц 110 В.

Изделие представляет собой понижающий однофазный преобразователь напряжения, состоящий из следующих основных частей: металлический корпус, понижающий автотрансформатор на тороидальном сердечнике, выключатель "СЕТЬ", автомат защиты, сетевой шнур с евровилкой.

Модели понижающих автотрансформаторов 220/110 В

Штиль АТ 220/110-0,1-50


Параметры

Значения

АТ 220/110-0,1-50

Входное напряжение

220±13,2 В

Частота

50±2,5 Гц

Номинальная мощность

0,1 кВА

Выходной ток, не более

1,0 А

Выходное напряжение

110-115,0 В

КПД

95%



Габаритные размеры (ВхШхГ), не более

70х92х160 мм

Масса, не более

1,6 кг

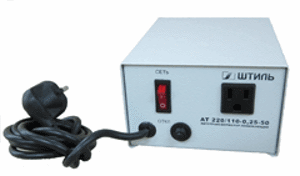

Штиль АТ 220/110-0,25-50 и АТ 220/110-0,4-50


Параметры

Значения

АТ220/110-
0,25-50

АТ 220/110-
0,4-50

Входное напряжение

220±13,2 В

Частота

50±2,5 Гц

Номинальная мощность

0,25 кВА

0,4 кВА

Выходной ток, не более

2,3 А

3,6 А

Выходное напряжение

110-113,3 В

КПД

95%



Габаритные размеры (ВхШхГ), не более

95х132х190 мм

Масса, не более

3,5 кг

4,1 кг

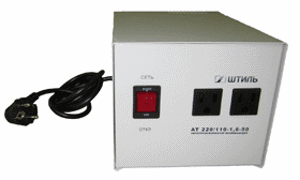

Штиль АТ 220/110-1,0-50


Параметры

Значения

Входное напряжение

220±13,2 В

Частота

50±2,5 Гц

Номинальная мощность

1,0 кВА

Выходной ток, не более

9,1 А

Выходное напряжение

110-113 В

КПД

95%



Габаритные размеры (ВхШхГ), не более

115х148х190 мм

Масса, не более

5,5 кг

Штиль АТ 220/110-1,6-50


Параметры

Значения

Входное напряжение

220±13,2 В

Частота

50±2,5 Гц

Номинальная мощность

1,6 кВА

Выходной ток, не более

14,5 А

Выходное напряжение

110-112,2 В

КПД

95%



Габаритные размеры (ВхШхГ),
не более

140х155х220 мм

Масса, не более

8,9 кг

Условия эксплуатации

Климатическое исполнение:

УХЛ 4.2 (ГОСТ 15150), в т.ч. температура окружающей среды от +10 до +35 С

Механические воздействия:

группа М13 (ГОСТ 17516.1)

Степень защиты:

IP 30 (ГОСТ 14254)

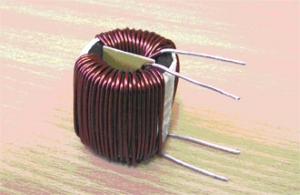

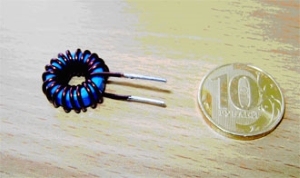

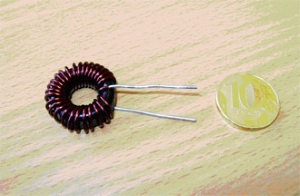

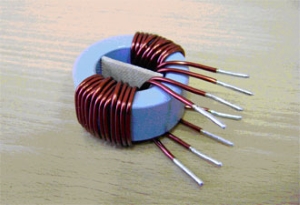

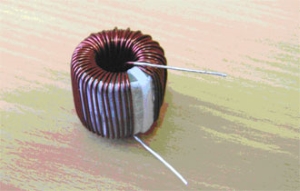

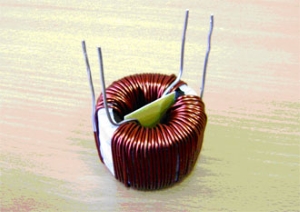

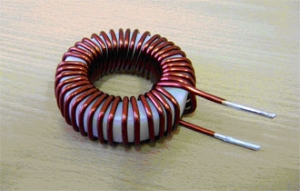

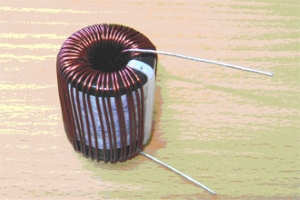

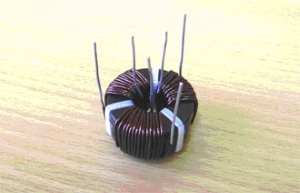

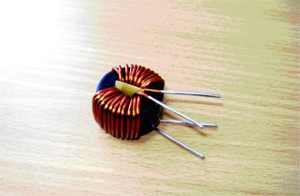

  1. Высокочастотные трансформаторы и дроссели

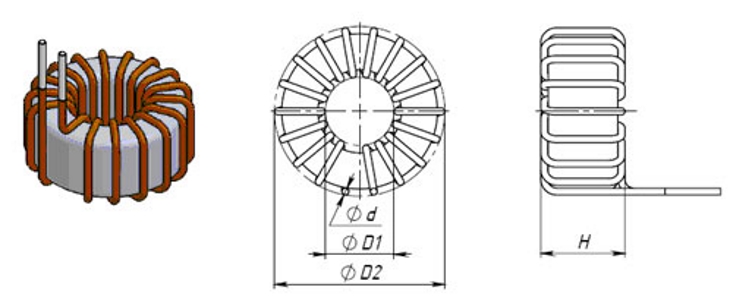

Геометрические характеристики катушек

1. Диаметр наматываемого провода d, мм

0,1…2,5

2. Минимальный внутренний диаметр катушки после намотки D1, мм

6,5

3. Максимальный наружный диаметр катушки после намотки D2, мм

180

4. Максимальная высота катушки после намотки H, мм

70

Возможна намотка шинки сечением до 21 кв.мм.



Образцы продукции

№ варианта

Наименование

Иллюстрации

1

Сердечник 33x19,9x10,7 – 3 шт.(сборка)
2 секции по 27 витков
проводом ПЭТВ-2 Ø 1,32 мм


2

Сердечник 26,9x14,7x11,2 – 2 шт.(сборка)
80 витков
проводом ПЭТВ-2 Ø 0,8 мм


3

Сердечник 26,9x14,7x11,2 – 2 шт.(сборка)
80 витков
проводом ПЭТВ-2 Ø 0,8 мм


4

Сердечник 25x15x10
3 секции по 15 витков
проводом ПЭТВ-2 Ø 0,8 мм


5

Сердечник 46,7x28,7x15,2 – 2 шт.(сборка)
2 секции по 40 витков
проводом ПЭТВ-2 Ø 1,4 мм


6

Сердечник 25x15x10
2 секции по 13 витков
проводом ПЭТВ-2 Ø 1,32 мм


7

Сердечник 20,3x12,7x6,35
28 витков
проводом ПЭТВ-2 Ø 1,0 мм


8

Сердечник 14x7x5
19 витков
проводом ПЭТВ-2 Ø 1,0 мм


9

Сердечник 41x25x13
2 секции по 7 витков (2 сложения)
проводом ПЭТВ-2 Ø 1,0 мм


10

Сердечник 57x35x15
39 витков
проводом ПЭТВ-2 Ø 2,5 мм


Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
