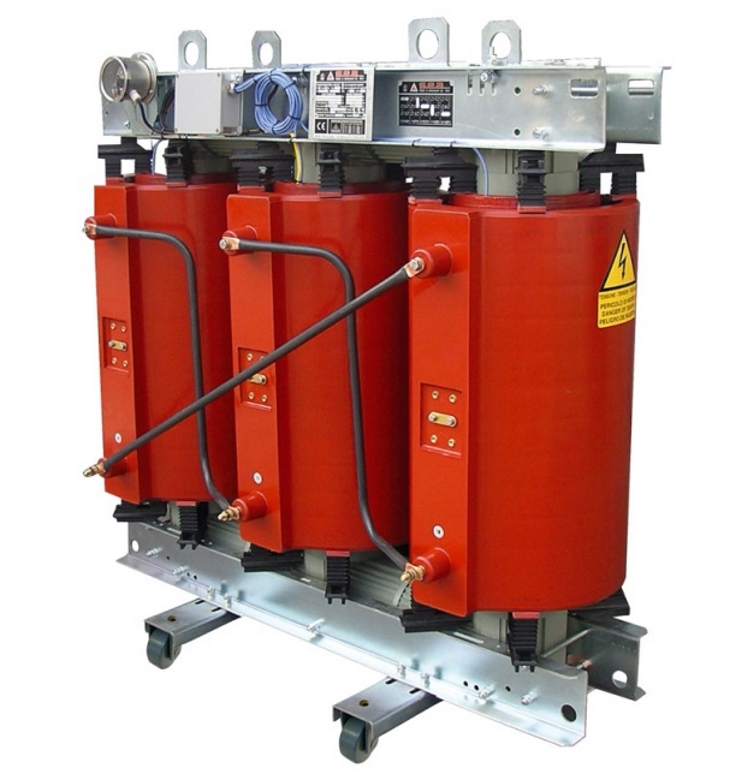

Сухие
КТП	Однотрансформаторные КТП-ТВ, КТП-ТК, КТП-ПВ, КТП-ПК Киосковые уменьшенные КТПу-ТВ, КТПу-ТК Киосковые двухтрансформаторные 2КТП-ТВ, 2КТП-ТК, 2КТП-ПВ, 2КТП-ПК Столбовые КТП-ВС, КТП-МТП Мачтовые КТП-ВМ Передвижные ПКТП Контейнерные с коридорами обслуживания КТПН Железнодорожные МТПЖ, КТПЖ Для обогрева бетона, КТП-ТО 80 Промышленного типа внутренней установки, КТПП
Трансформаторы тока
Измерительные
Дроссели
Реакторы
Магнитопроводы
Специальные (другие)

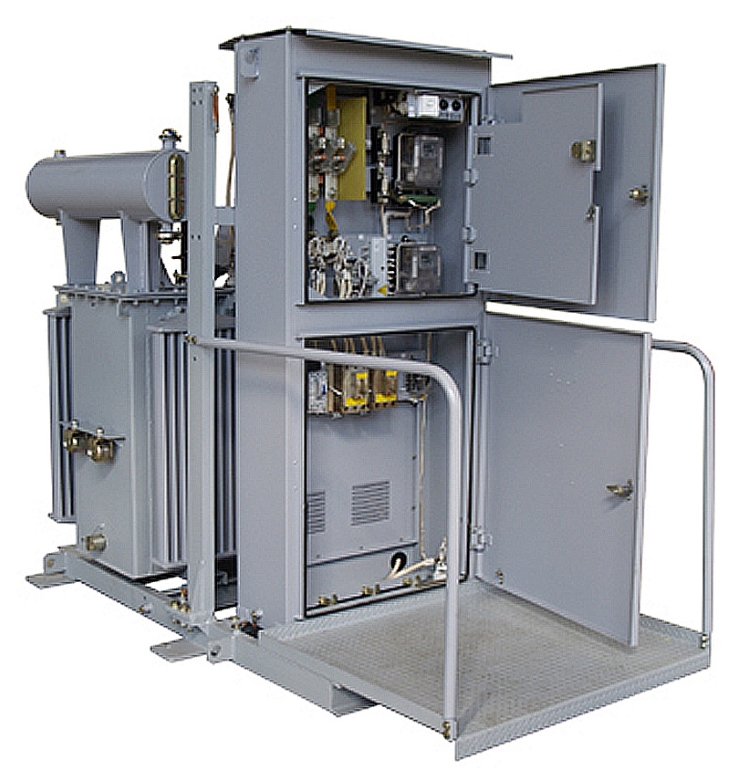

1. Трансформаторные подстанции (КТП)

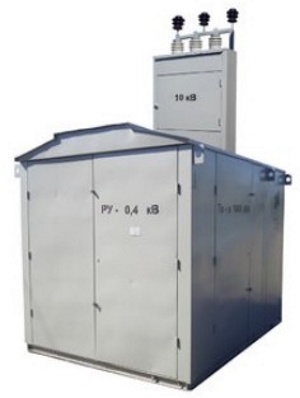

1. 1 Однотрансформаторные КТП-ТВ, КТП-ТК, КТП-ПВ, КТП-ПК

Основные характеристики

Конструктивное исполнение	киосковая
Условное обозначение	КТП-ТВ, КТП-ТК, КТП-ПВ, КТП-ПК
Электрическая схемана стороне ВН	тупиковая, проходная
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	воздушный, кабельный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	25-1000 кВА

Комплектные трансформаторные подстанции киоскового типа (далее КТП) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.

КТП используются для электроснабжения объектов промышленности, сельского хозяйства, коммунальных потребителей и небольших населенных пунктов, объектов строительства, горноперерабатывающих, нефтегазодобывающих предприятий и других объектов.

Трансформаторная подстанция КТП изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ и имеет сертификат соответствия. Условия эксплуатации подстанций КТП: от -45°С до +50°С.

Нормальная работа подстанции обеспечивается при:

• высоте установки над уровнем моря не более 1000 м;
• температуре окружающего воздуха от - 40°С до + 40°С, а такжепри эпизодическом cнижении температуры до - 45°С;
• среднесуточной относительной влажности воздуха до 80% при + 15°С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.

КТП не предназначена для работы в условиях:

• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.

Комплектность подстанций КТП киоскового типа

Подстанции киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).

Каждая КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях.

В качестве вводного низковольтного коммутационного аппарата используются: рубильник, автоматический выключатель или рубильник в комбинации с автоматическим выключателем. Предусмотрен учет электроэнергии. По заказу возможен учет на отходящих линиях. Выполняется обогрев счетчиков.

Для защиты линий используются автоматические выключатели типа ВА или рубильники с предохранителями типа РПС (РПЦ). Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины.

На отходящих линиях установлены автоматические выключатели. Их количество и номинальный ток для стандартной комплектации «УЗТТ» приведены в таблице.

Мощность КТП, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.
100	80 А - 2 шт., 100 А - 1 шт.
160	80 А - 2 шт., 100 А - 1 шт., 160 А - 1 шт.
250	80 А - 1 шт., 100 А - 1 шт., 160 А - 2 шт.
400	100 А - 2 шт., 160 А - 2 шт., 250 А - 1шт.
630	250 А - 5шт.
1000	250 А - 3 шт., 400 А - 2шт.

На стороне ВН в подстанции КТП установлены проходные изоляторы ИПУ и высоковольтные предохранители ПКТ.

Передвижные комплектные трансформаторные подстанции комплектуются согласно опросного листа, согласуемого с заказчиком.

КТП киоскового типа имеет следующие виды защит:

•  На стороне ВН от: атмосферных перенапряжений; междуфазных коротких замыканий.
•  На стороне НН от: перегрузки силового трансформатора; перегрузки и коротких замыканий линий напряжением 0,4 кВ; коротких замыканий линий наружного освещения, цепей обогрева, цепей внутреннего освещения КТП; атмосферных перенапряжений.

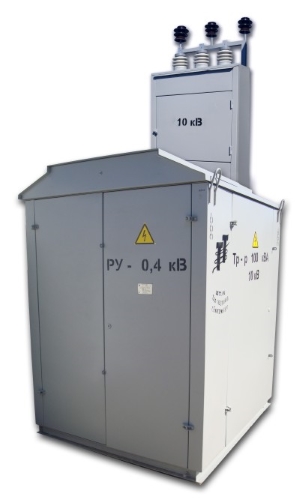

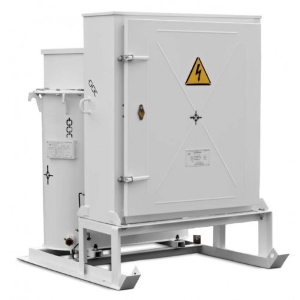

1. 2 Киосковые уменьшенные КТПу-ТВ, КТПу-ТК

Основные характеристики

Конструктивное исполнение	киосковая уменьшенная
Условное обозначение	КТПу-ТВ, КТПу-ТК
Электрическая схемана стороне ВН	тупиковая, проходная
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	воздушный, кабельный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	25-400 кВА

Уменьшенные комплектные трансформаторные подстанции киоскового типа (далее КТПу) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.

КТП уменьшенные «ОПТИМА» предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от - 45 °С до + 45 °С).

Нормальная работа подстанции обеспечивается при:

• высоте установки над уровнем моря не более 1000 м;
• температуре окружающего воздуха от - 40°С до + 40°С, а также при эпизодическом cнижении температуры до - 45°С;
• среднесуточной относительной влажности воздуха до 80% при + 15°С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.

КТП не предназначена для работы в условиях:

• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.

Конструктивное исполнение киосковой подстанции КТПу

Подстанции КТПу "ОПТИМА" уменьшенные киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).

Каждая КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях. Отличаются от киосковых подстанций КТП-ТВ и КТП-ТК уменьшенными габаритами.

В подстанции КТПу "ОПТИМА" в качестве вводного низковольтного коммутационного аппарата используются: рубильник или автоматический выключатель. Предусмотрен учет электроэнергии на вводе. Выполняется обогрев счетчиков.

Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины. На отходящих линиях устанавливаются автоматические выключатели.

Комплектность киосковой подстанций КТПу

Количество и номинальный ток автоматических выключателей для стандартной комплектации «УЗТТ» приведены в таблице.

Мощность КТПу, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.
100	80 А - 2 шт., 100 А - 1 шт.
160	80 А - 2 шт., 100 А - 1 шт., 160 А - 1 шт.
250	80 А - 1 шт., 100 А - 1 шт., 160 А - 2 шт.
400	100 А - 2 шт., 160 А - 2 шт., 250 А - 1шт.

На стороне ВН в подстанции КТПу "ОПТИМА" установлены проходные изоляторы ИПУ и высоковольтные предохранители ПКТ.

Комплектные трансформаторные подстанции киоскового типа уменьшенные комплектуются согласно опросного листа, согласуемого с заказчиком.

Преимущества применения подстанций КТП уменьшенных габаритов типа "Оптима"

• Минимальная цена.
• Простота эксплуатации.
• Высокое качество сборки при минимальной комплектации.
• Эстетичный внешний вид.
• За счет уменьшенных габаритов снижается стоимость расходов на транспортировку (может транспортироваться автомобилем ГАЗЕЛЬ, при перевозке в контейнерах применяются 5-ти тонные контейнеры).
• Установка подстанции КТПу производится на бетонную площадку высотой 200 мм.
• Малые сроки производства подстанций КТПу (2 - 3 дня), простота и скорость установки при монтаже.

1. 3 Киосковые двухтрансформаторные 2КТП-ТВ, 2КТП-ТК, 2КТП-ПВ, 2КТП-ПК

Основные характеристики

Конструктивное исполнение	киосковая
Условное обозначение	2КТП-ТВ, 2КТП-ТК, 2КТП-ПВ, 2КТП-ПК
Электрическая схемана стороне ВН	тупиковая, проходная
Способ установки	стационарная
Число трансформаторов	двухтрансформаторная
Выполнение высоковольтного ввода	воздушный, кабельный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	25-1000 кВА

Комплектные трансформаторные подстанции киоскового типа (далее КТП) наружной установки для кабельных и воздушных сетей, предназначенные для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0,4 кВ частотой 50 Гц.

КТП используются для электроснабжения объектов промышленности, сельского хозяйства, коммунальных потребителей и небольших населенных пунктов, объектов строительства, горноперерабатывающих, нефтегазодобывающих предприятий и других объектов.

Трансформаторная подстанция КТП изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ и имеет сертификат соответствия.

По индивидуальному заказу могут быть изготовлены на мощность трансформаторов 1600 и 2500 кВА.

Нормальная работа подстанции обеспечивается при:

• высоте установки над уровнем моря не более 1000 м;
•  температуре окружающего воздуха от - 40°С до + 40°С, а такжепри эпизодическом cнижении температуры до - 45°С;
• среднесуточной относительной влажности воздуха до 80% при + 15°С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.

КТП не предназначена для работы в условиях:

• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.

Комплектность киосковых подстанций 2КТП

Подстанции киоскового типа не имеют коридоров обслуживания, обслуживание оборудования осуществляется снаружи (с улицы).

Каждый киоск КТП имеет три отсека: отсек ВН, отсек НН, отсек силового трансформатора. Коммутационно-защитное и прочее электротехническое оборудование устанавливается в высоковольтном и низковольтном отсеках без камер и шкафов непосредственно в отсеках на опорных конструкциях.

Духтрансформаторные подстанции (2КТП) состоят из двух киосков, расположенных на расстоянии 1м друг от друга и соединенных между собой шинами (в защитном кожухе) по стороне высокого напряжения (в случае необходимости, определяется заказом) и низкого напряжения.

В качестве вводного низковольтного коммутационного аппарата используются: рубильники, автоматические выключатели или рубильники в комбинации с автоматическими выключателями. Предусмотрен учет электроэнергии. По заказу возможен учет на отходящих линиях. Выполняется обогрев счетчиков.

Для защиты линий используются автоматические выключатели типа ВА или рубильники с предохранителями типа РПС(РПЦ). Так же в состав РУНН входят трансформаторы тока, приборы контроля напряжения и тока, блок управления уличным освещением, ограничители перенапряжений низковольтные, сборные шины.

На отходящих линиях установлены автоматические выключатели. Их количество и номинальный ток для стандартной комплектации «УЗТТ» приведены в таблице.

Мощность КТП, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.
100	80 А - 2 шт., 100 А - 1 шт.
160	80 А - 2 шт., 100 А - 1 шт., 160 А - 1 шт.
250	80 А - 1 шт., 100 А - 1 шт., 160 А - 2 шт.
400	100 А - 2 шт., 160 А - 2 шт., 250 А - 1шт.
630	250 А - 5шт.
1000	250 А - 3 шт., 400 А - 2шт.

На стороне ВН в подстанции КТП установлены проходные изоляторы ИПУ и высоковольтные предохранители ПКТ.

Передвижные комплектные трансформаторные подстанции комплектуются согласно опросного листа, согласуемого с заказчиком.

Конструктивное исполнение

2КТП киоскового типа имеет следующие виды защит

• На стороне ВН от: атмосферных перенапряжений; междуфазных коротких замыканий.
• На стороне НН от: перегрузки силового трансформатора; перегрузки и коротких замыканий линий напряжением 0,4 кВ; коротких замыканий линий наружного освещения, цепей обогрева, цепей внутреннего освещения КТП; атмосферных перенапряжений.

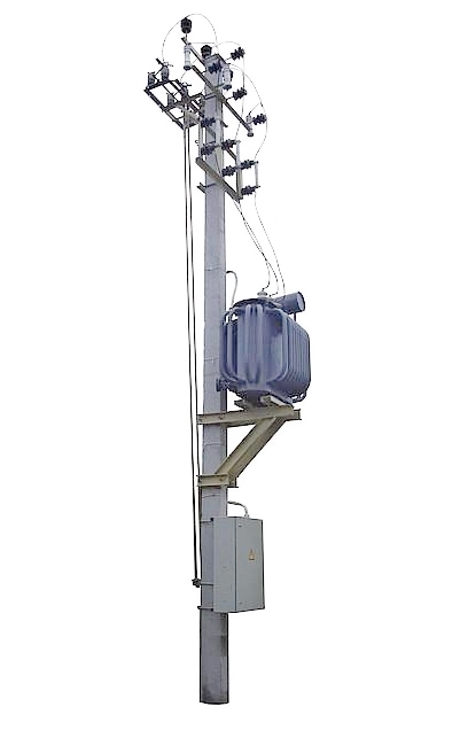

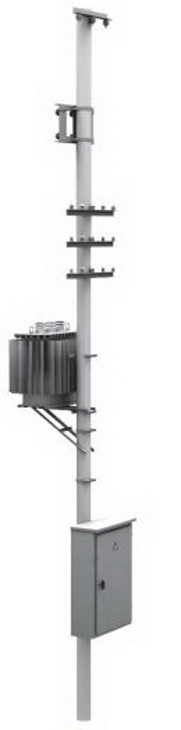

1. 4 Столбовые КТП-ВС, КТП-МТП

Основные характеристики

Конструктивное исполнение	столбовая
Условное обозначение	КТП-ВС, КТП-МТП
Электрическая схемана стороне ВН	Тупиковая
Способ установки	Стационарная
Число трансформаторов	однотрансформаторная (однофазный, трехфазный)
Выполнение высоковольтного ввода	Воздушный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	1,25-250 кВА

КТП-ВС изготавливаются следующих типов:

• КТВ-ВС однофазные на мощность 1,25 кВА; 2,5 кВА; 4 кВА; 6 кВА; 10 кВА.
• КТП-ВС трехфазные одностолбовые на мощность 25 кВА; 40 кВА; 63 кВА.
• КТП-МТП трехфазные двухстолбовые на мощность 100 кВА; 160 кВА; 250 кВА.

Однофазные КТП-ВС используются для снабжения фермерских хозяйств, садово-огороднических участков, населенных пунктов и других потребителей сельского хозяйства однофазным напряжением 0,23 кВ.

Трехфазные КТП-ВС(КТП-МТП) используются для снабжения сельскохозяйственных потребителей, отдельных населенных пунктов, небольших промышленных объектов и других потребителей трехфазным напряжением 0,4 кВ.

КТП-ВС соответствуют требованиям ГОСТ 14695 и ТУ 3412-005-24366272-2000.

Условия эксплуатации

• Климатические исполнения и категория размещения – У1 и УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1.
• Высота установки над уровнем моря не более 1000 м;
• Температура окружающей среды от -45°С до +40°С;
• Относительная влажность воздуха - не более 80% при +25°С;
• Режим работы длительный

КТП-ВС (КТП-МТП) не предназначена для работы в условиях:

• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.

Степень защиты КТП по ГОСТ-14254 – IP-44.

Комплектность столбовой подстанции КТП-ВС (КТП-МТП)

В столбовых подстанциях по стороне ВН устанавливаются разрядники (ОПН), предохранители типа ПКТ, на низковольтной стороне установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели.

Их количество и номинальный ток для стандартной комплектации «УЗТТ» приведены в таблице.

КТП-ВС трехфазные одностолбовые

Мощность КТП-ВС, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.

КТП-МТП трехфазные двухстолбовые

Мощность КТП-МТП, кВА	Номинальный ток, А и количество отходящих линий
100	100 А - 2 шт., 160 А - 1 шт.
160	100 А - 2 шт., 160 А - 1 шт., 200 А - 1 шт.
250	100 А - 2 шт., 200 А - 2 шт.

КТВ-ВС однофазные

Мощность КТП-ВС(однофазная), кВА	Номинальный ток, А и количество отходящих линий
1,25	2,5 А - 2 шт.
2,5	4 А - 1 шт., 6,3 А - 1 шт.
4	10 А - 1 шт., 6,3 А - 1 шт.
6	16 А - 1 шт., 10 А - 1 шт.
10	25 А - 1 шт., 16 А - 1 шт.

Столбовые трансформаторные подстанции типа КТП-ВС (КТП-МТП) комплектуются согласно опросного листа, согласуемого с Заказчиком.

Оборудование, входящее в состав КТП ВС, не имеет общей оболочки и устанавливается на опоре воздушной линии электропередач.

Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре.

Транспортирование КТП-ВС (КТП-МТП) осуществляется комплектно любым видом автомобильного или ж/д транспорта.

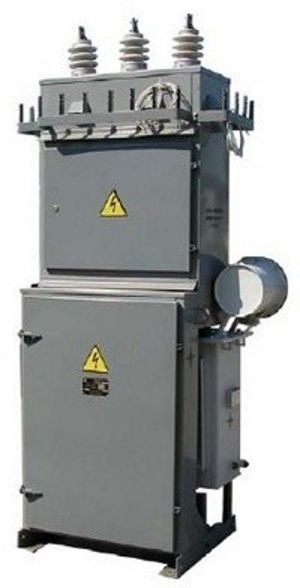

1. 5 Мачтовые КТП-ВМ

Основные характеристики

Конструктивное исполнение	мачтовая
Условное обозначение	КТП-ВМ
Электрическая схемана стороне ВН	тупиковая
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	воздушный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	25-250 кВА

Комплектная мачтовая трансформаторная подстанция тупикового типа наружной установки мощностью 25, 40, 63, 100, 160, 250 кВА, напряженим 10(6) 0,4кВ, с воздушным вводом на стороне высшего напряжения, с кабельным или воздушным выводом на стороне низшего напряжения, предназначена для приема электроэнергии (переменного трехфазового тока промышленной частотой 50Гц) напряжением 10(6) кВ, преобразования в напряжение 0,4кВ.

КТП-ВМ используются для электроснабжения объектов промышленности, сельского хозяйства, коммунальных потребителей и небольших населенных пунктов, объектов строительства, горноперерабатывающих, нефтегазодобывающих предприятий и других объектов.

Нормальная работа подстанции обеспечивается при:

• высоте установки над уровнем моря не более 1000 м;
• температуре окружающего воздуха от - 40°С до + 40°С, а также при эпизодическом cнижении температуры до - 45°С;
• среднесуточной относительной влажности воздуха до 80% при + 15°С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.

КТП-ВМ не предназначена для работы в условиях:
- тряски, вибрации, ударов;
- взрывоопасных местах;
- окружающая воздушная среда не должна содержать едких паров, пыли и газов
в концентрациях, нарушающих работу КТП-ВМ, а также разрушающих металлы и изоляцию.
Степень защиты КТП по ГОСТ-14254 – IP-44.

Конструктивное исполнение

КТП ВМ представляет собой сборно-сварную конструкцию, состоящую из двух шкафов (устройство ввода высокого напряжения УВН и распределительное устройство низкого напряжения РУНН) и силового трансформатора, смонтированных на специальной раме.

Устройство ввода высокого напряжения имеет в своем составе разрядники (ОПН) и предохранители типа ПКТ.

В шкафу низкого напряжения установлен вводной рубильник ВР-32, предусмотрен учет электроэнергии, на отходящих линиях установлены автоматические выключатели.

Конструкция КТП-ВМ рассчитана на установку силового трехфазного двухобмоточного трансформатора с естественным масляным охлаждением серии ТМ, ТМГ.

Учет расхода активной энергии производится на шинах 0,4 кВ после вводного рубильника. Для обеспечения нормальной работы электросчетчика при температуре окружающей среды ниже 0°С предусмотрен его обогрев.

Комплектность мачтовой подстанций КТП-ВМ

Количество и номинальный ток автоматических выключателей на отходящих линиях для стандартной комплектации «УЗТТ» приведены в таблице.

Мощность КТП-ВМ, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.
100	100 А - 2 шт., 160 А - 1 шт.
160	100 А - 2 шт., 160 А - 1 шт., 200 А - 1 шт.
250	100 А - 2 шт., 200 А - 2 шт.

Комплектная мачтовая трансформаторная подстанция комплектуется согласно опросного листа, согласуемого с Заказчиком.

Транспортирование, размещение и монтаж КТП-ВМ

КТП-ВМ и трансформатор транспортируется раздельно любым видом транспорта: автомобильным, железнодорожным, морским.

Заземление элементов КТП-ВМ производится в соответствии с требованиями ПУЭ.

1. 6 Передвижные ПКТП

Основные характеристики

Конструктивное исполнение	киосковая передвижная (карьерная)
Условное обозначение	ПКТП-ТВ, ПКТП-ТК
Электрическая схемана стороне ВН	тупиковая
Способ установки	передвижная (на салазках)
Число трансформаторов	однотрансформаторная, двухтрансформаторная
Выполнение высоковольтного ввода	воздушный кабельный
Выполнение выводов отходящих линий на стороне НН	воздушный кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	25-1000 кВА

Передвижные комплектные трансформаторные подстанции карьерные (далее ПКТП) наружной установки для кабельных и воздушных сетей предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования ее в электрическую энергию переменного тока частотой 50 Гц напряжением (0,23) 0,4 кВ.

ПКТП используются для электроснабжения трехфазным током электроприемников угольных, рудных и других разрезов (карьеров), ведущих добычу полезных ископаемых открытым способом, временных объектов.

ПКТП соответствуют требованиям ГОСТ 14695 и ТУ 3412-017-02917889-2006.

Климатическое исполнение и категория размещения – У1 по ГОСТ 15150 и ГОСТ 15543.1.

Нормальная работа подстанции ПКТП обеспечивается при следующих условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающей среды – от минус 45°С до плюс 40°С для исполнения У1;
• установка на местности с дифферентом до 5º;
• относительная влажность воздуха до 98% при температуре плюс 25ºС;
• запыленность окружающей среды не более 100 мг/м³;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

Группа условий эксплуатации в части воздействия механических факторов внешней среды – М18 по ГОСТ 17516.1.

ПКТП не предназначены для ввода питания со стороны низкого напряжения.

Конструктивное исполнение

В ПКТП 1 типа отсек силового трансформатора открытый. ПКТП 2 типа подобны киосковым КТП. Устанавливаются на салазках.

ПКТП выполняются как с воздушным, так и с кабельным вводом (выводом). Могут работать в сетях как с глухозаземленной, так и с изолированной нейтралью. При работе в сетях с изолированной нейтралью на вводе 0,4кВ или на отходящих линиях должна предусматриваться защита от токов утечки (установка АЗУР, РУП и пр.).

ПКТП состоит из следующих частей:

• отсека устройств высокого напряжения;
• отсека распределительного устройства низкого напряжения;
• отсека силового трансформатора;
• башни высоковольтного воздушного ввода (только для подстанции ПКТП с воздушным вводом).

Все отсеки соединены рамой-салазками и общим корпусом, что обеспечивает мобильность конструкции. Жесткая конструкция рамы-салазок с прицепным устройством и клиренс не менее 250 мм (расстояние от грунта до днища) позволяют транспортировать подстанцию по рыхлому и каменистому грунту.

Если подстанция с воздушным вводом по высокой стороне, то на крышу отсека ВН устанавливается башня высоковольтного воздушного ввода.

На крыше башни высоковольтного воздушного ввода устанавливаются проходные изоляторы, а также имеются угольники для установки высоковольтных разрядников и штыри для штыревых высоковольтных изоляторов.

Если подстанция с кабельным вводом, то в основании отсека ВН предусмотрено отверстие для высоковольтного кабеля.

Силовой трансформатор отделен от отсека ВН и отсека НН металлическими перегородками.

Замки дверей отсеков ВН и НН запираются ключами с разными секретами. Все двери приспособлены для пломбирования и фиксирования дверей в крайних положениях.

Двери трансформаторного отсека имеют блок-замки с одинаковыми секретами.

УВН подстанции состоит из:

• разъединителя с заземляющими ножами;
• ручных приводов разъединителя;
• предохранителей высоковольтных.

В основании отсека РУНН предусмотрены отверстия для кабельных выводов.

При воздушном вводе ПКТП подключается к ЛЭП через разъединитель, который устанавливается на ближайшей от ПКТП опоре.

ПКТП с кабельным вводом и кабельным выводом транспортируются в полностью собранном виде. Для ПКТП с кабельным вводом башня высоковольтного воздушного ввода отсутствует.
Для ПКТП с воздушным вводом башня высоковольтного воздушного ввода и траверса башни высоковольтного воздушного ввода транспортируются отдельно.

ПКТП имеет следующие виды защит:

• На стороне ВН от: атмосферных перенапряжений; междуфазных коротких замыканий;
• На стороне НН от: перегрузки силового трансформатора; перегрузки и коротких замыканий линий напряжением 0,4 кВ; коротких замыканий линий наружного освещения, цепей обогрева, цепей внутреннего освещения ПКТП; атмосферных перенапряжений;
• Защита от токов утечки в ПКТП с изолированной нейтралью.

Комплектность подстанций ПКТП

В подстанции ПКТП с глухозаземленной нейтралью на вводе низковольтной стороны установлен рубильник РЦ, для подстанций с изолированной нейтралью автоматический выключатель, устройство защиты от токов утечки АЗУР. Предусмотрен учет электроэнергии. На отходящих линиях установлены автоматические выключатели. Их количество и номинальный ток для стандартной комплектации «УЗТТ» приведены в таблице.

Мощность ПКТП, кВА	Номинальный ток, А и количество отходящих линий
25	16 А - 2 шт., 25 А - 1 шт.
40	25 А - 2 шт., 40 А - 1 шт.
63	40 А - 2 шт., 63 А - 1 шт.
100	80 А - 2 шт., 100 А - 1 шт.
160	80 А - 2 шт., 100 А - 1 шт., 160 А - 1 шт.
250	80 А - 1 шт., 100 А - 1 шт., 160 А - 2 шт.
400	100 А - 2 шт., 160 А - 2 шт., 250 А - 1шт.
630	250 А - 5шт.
1000	250 А - 3 шт., 400 А - 2шт.

На стороне ВН в подстанции ПКТП установлены проходные изоляторы ИПУ и высоковольтные предохранители ПКТ.

Передвижные комплектные трансформаторные подстанции комплектуются согласно опросного листа, согласуемого с заказчиком.

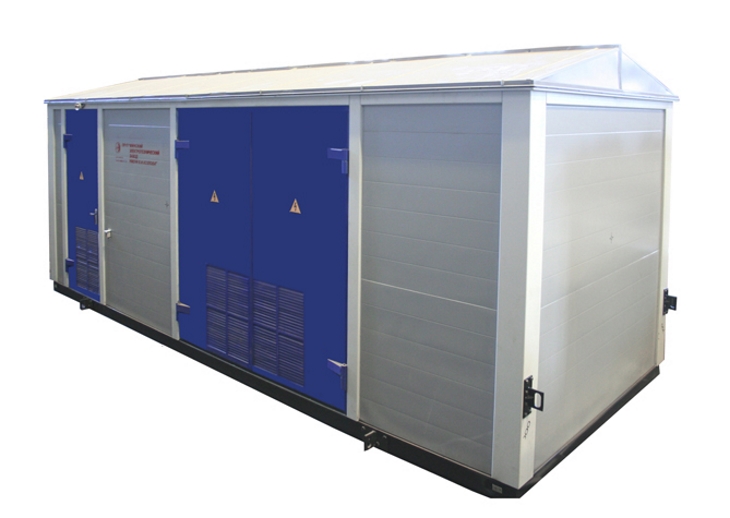

1. 7 Контейнерные с коридорами обслуживания КТПН

Основные характеристики

Конструктивное исполнение	контейнерная с коридорами обслуживания
Условное обозначение	КТПН, 2КТПН (с коридорами обслуживания, контейнерная)
Электрическая схемана стороне ВН	тупиковая, проходная
Способ установки	стационарная
Число трансформаторов	однотрансформаторная, двухтрансформаторная
Тип силовых трансформаторов	ТМ, ТМГ
Выполнение высоковольтного ввода	кабельный (воздушный)
Выполнение выводов отходящих линий на стороне НН	кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	250-1000 кВА
Материалл корпуса	металл с утеплителем или без утеплителя IV степень огнестойкости по СНиП 21-01-97
Наличие системы обогрева отсека	обогрев с автоматическим и ручным управлением или без обогрева
Климатическое исполнение, категория размещения	УХЛ1
Наличие приточно-вытяжной вентиляции	Естественная

Комплектные трансформаторные подстанции с коридорами обслуживания в металлической оболочке, мощностью 250-1000 кВА предназначены для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, преобразования в электрическую энергию 0,4 кВ и снабжения ею потребителей.

Подстанции с коридорами обслуживания предназначены для энергоснабжения промышленных объектов, жилых комплексов, общественных зданий, населенных пунктов, сельскохозяйственных предприятий, стройплощадок, кустов скважин газовых и нефтяных месторождений.

Нормальная работа подстанции обеспечивается при:

• высоте установки над уровнем моря не более 1000 м;
• температуре окружающего воздуха от - 40°С до + 40°С, а также при эпизодическом cнижении температуры до - 45°С;
• среднесуточной относительной влажности воздуха до 80% при + 15°С;
• при отсутствии в окружающей среде токопроводящей пыли, химически активных газов и испарений.

КТП не предназначена для работы в условиях:

• тряски, вибрации, ударов;
• взрывоопасных местах;
• окружающая воздушная среда не должна содержать едких паров, пыли и газов в концентрациях, нарушающих работу КТП, а также разрушающих металлы и изоляцию.

Степень защиты КТП по ГОСТ-14254 – IP-23.

Конструктивное исполнение

Оборудование комплектной двухтрансформаторной подстанции коридорного типа размещается в трех транспортных блоках:

• блок высокого напряжения РУВН;
• блок силовых трансформаторов БТ;
• блок низкого напряжения РУНН.

Подстанция КТПН имеет двери с каждой обслуживаемой стороны. Все двери подстанции снабжены внутренними реечными замками и петлями под навесной замок. Конструкция блоков РУВН, БТ и РУНН обеспечивает свободный доступ для обслуживания и ремонта электрооборудования высокого и низкого напряжения, а так же трансформаторов. Для вентиляции и охлаждения блоков трансформаторов в дверях имеются жалюзи, исключающие попадание осадков в корпус подстанции.

Ввод со стороны ВН - кабельный, вывод со стороны НН – кабельный. По индивидуальному заказу могут быть изготовлены с воздушным вводом.
Режим работы нейтрали трансформатора со стороны НН – глухозаземленная.

Трансформаторная подстанция оборудована освещением, имеет розеточную сеть 220 и 12В, внутренний контур заземления с установленными снаружи “бобышками” для присоединения к наружному контуру заземления. Подстанция может оборудоваться электроотоплением, управление которым осуществляется как в автоматическом, так и в ручном режимах.
Корпус подстанции – металлический (обычный или в утепленном исполнении).

Габаритно-установочные размеры определяются при конкретном заказе.

Количество транспортных групп: для двухтрансформаторной подстанций – 3; для однотрансформаторных – определяется конкретным заказом.

Распределительное устройство высокого напряжения РУВН

Блоки РУВН комплектуются:

• панелями КСО-10 с силовыми выключателями ВВ/TEL, ВБСК или выключателями нагрузки, разъединителями.
• панелями КСО-386 с выключателями нагрузки и разъединителями.

Блок силовых трансформаторов БТ

• два разделенных неотапливаемых отсека;
• силовые трансформаторы типа ТМ, ТМГ;

Распределительное устройство низкого напряжения РУНН

Распределительное устройство выполнено на базе панелей Щ0 70.

• защита вводов и линий - автоматические выключатели или предохранители;
• диспетчерское управление уличным освещением (по заказу);

Преимущества комплектных трансформаторных подстанций КТПН

• Полная заводская готовность;
• Применение современного, надежного и безопасного в эксплуатации оборудования;
• Малые габариты, быстрый монтаж и ввод в эксплуатацию;
• Возможность разработки индивидуального решения для каждого объекта;

1. 8 Железнодорожные МТПЖ, КТПЖ



Основные характеристики

Конструктивное исполнение	железнодорожная
Условное обозначение	КТПЖ
Электрическая схемана стороне ВН	тупиковая
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	воздушный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная
Uвн/Uнн, В	27,5/0,4
Мощность силового трансформатора, кВА	25-630 кВА

Комплектные трансформаторные подстанции железнодорожные КТПЖ используются для приёма, преобразования электрической энергии трехфазных сетей переменного тока, с частотой 50 Гц и напряжением 27.5 кВ, в величину 0.4 кВ, и ее распределение между нетяговыми потребителями, к которым относятся разъезды, переезды, остановочные пункты, используемые на железнодорожных путях.

Структура условного обозначения

Нормальная работа подстанции обеспечивается при:

• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от -45°С до +40°С;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТПЖ в недопустимых пределах.

Подстанция КТПЖ не предназначена для ввода питания со стороны низшего напряжения.

• Степень защиты РУНН IР23 по ГОСТ 14254 - 80.
• Требования безопасности по ГОСТ 12.2.007.0 - 75 и ГОСТ 12.2.007.4 - 75.
• Подстанция КТПЖ соответствует ТУ РБ-05544590.012 - 96.

Конструктивное исполнение

Железнодорожная подстанция КТПЖ представляет собой металлоконструкцию, на раме которой установлены силовой трансформатор и шкаф распредустройства низшего напряжения – РУНН. В верхней части металлоконструкции устанавливаются высоковольтные предохранители и ограничители перенапряжения. Конструкция КТПЖ предусматривает ее установку на железобетонных стойках.

Подстанция КТПЖ подключается к контактной сети 27,5 кВ посредством разъединителя, который устанавливается на опоре контактной сети. Выводы отходящих линий на стороне НН - кабельные, ввод на стороне ВН - воздушный. РУНН закрывается дверью с самозапирающимися замками. Для закрепления в открытом положении на двери имеется фиксатор. В ручках-прижимах имеются отверстия, позволяющие запирать дверь навесными замками. Для безопасности обслуживания аппаратуры провода и ошиновка РУНН защищены панелями, которые крепятся на петлях.

При использовании проводов 27,5 кВ в качестве волноводных для поездной радиосвязи установлены согласующие контуры. Заземление опор контактной сети осуществляется через промежуток искровой. Учет активной и реактивной энергии на вводе 0,4 кВ осуществляется счетчиком типа ПСЧ или Меркурий. Для местного обогрева счетчиков с целью обеспечения надежной работы при температуре ниже 0°С служат резисторы, включаемые переключателем. Освещение шкафа РУНН осуществляется лампой, включаемой переключателем. Защита от перегрузки и коротких замыканий отходящих линий 0,4 кВ осуществляется автоматическими выключателями.

КТПЖ имеет следующие виды защит:

• на стороне ВН: от атмосферных и коммутационных перенапряжений;
• от межфазных коротких замыканий;
• на стороне НН: от перегрузки и коротких замыканий линий 0,4 кВ;
• от коротких замыканий цепей внутреннего освещения КТПЖ.
• для защиты силового трансформатора ТМЖ от межфазных коротких замыканий установлены высоковольтные предохранители.

В подстанции КТПЖ имеются следующие виды блокировок:

• включение главных ножей разъединителя при включенных заземляющих ножах;
• включение заземляющих ножей разъединителя при включенных главных ножах;
• отключение рубильника под нагрузкой;
• отключение разъединителя под нагрузкой;
• доступ к высоковольтной части КТПЖ при отключенных заземляющих ножах разъединителя.

Железнодорожные трансформаторные подстанции однофазные МТПЖ

Качество поставляемой продукции согласно ISO 9001:2001 Гибкая система оплаты, возможность отсрочки платежа Сроки изготовления от 25 дней Оборудование поставляется напрямую с производства Оборудование подлежит заводской гарантии

Основные характеристики

Конструктивное исполнение	железнодорожная (мачтовая)
Условное обозначение	МТПЖ
Электрическая схемана стороне ВН	тупиковая
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	воздушный
Выполнение выводов отходящих линий на стороне НН	воздушный, кабельный
Выполнение нейтрали трансформатора на стороне НН	однофазный трансформатор
Uвн/Uнн, В	27,5/0,23 10/0,23 6/0,23
Мощность силового трансформатора, кВА	1,25-10 кВА

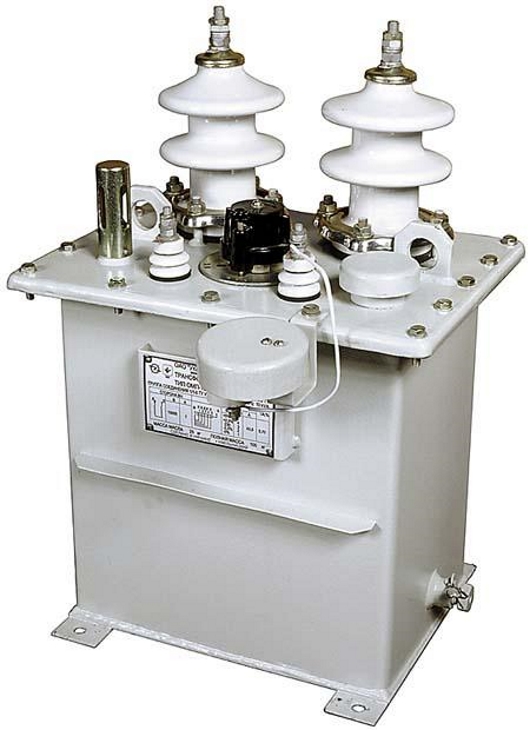

Подстанции трансформаторные мачтовые однофазные с масляными трансформаторами типа МТПЖ мощностью 1,25; 2,5; 4; 6 и 10 кВА предназначены для приема электрической энергии напряжением 6, 10 или 27,5 кВ, преобразования ее на напряжение 0,23 кВ и электроснабжения устройств сигнализации, централизации, автоблокировки, освещения и для других маломощных объектов железной дороги.

В зависимости от расположения оборудования, МТПЖ могут исполняться в 2-х вариантах:

• I вариант - вся аппаратура на одной опоре ВЛ;
• II вариант - вся аппаратура (кроме разъединителя) на одной опоре,
• разъединитель - на ближайшей опоре ВЛ (отдельно).

Нормальная работа подстанции обеспечивается при условиях:

• высота над уровнем моря не более 1000 м;
• температура окружающего воздуха от -40°С до +40°С;
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры МТПЖ в недопустимых пределах.

Подстанция МТПЖ не предназначена для работы в условиях тряски, вибрации и ударов, а также для ввода питания со стороны низшего напряжения.

• Тип атмосферы II по ГОСТ 15150-69.
• Степень защиты РУНН IР23 по ГОСТ 14254-96.
• Требования безопасности по ГОСТ 12.2.007.4-75 и ГОСТ 12.2.007.0-75.

Подстанции должны монтироваться в соответствии с проектами, разработанными проектными организациями. При этом расстояние от уровня земли до открытых токоведущих частей МТПЖ должно соответствовать требованиям ПУЭ.

Конструктивно МТПЖ состоит из следующих основных частей:

• однофазного силового трансформатора наружной установки,
• распределительного устройства со стороны низшего напряжения,
• высоковольтных предохранителей и ограничителей перенапряжений.

МТПЖ имеет следующие виды защит:

• на стороне ВН: от атмосферных перенапряжений и от коротких замыканий.
• на стороне НН: от перегрузки и коротких замыканий на отходящих линиях.
• для защиты МТПЖ от атмосферных перенапряжений служит ограничитель перенапряжений.
• для защиты силового трансформатора от коротких замыканий установлен предохранитель.
• защита от перегрузки и коротких замыканий отходящих линий 0,23 кВ осуществляется автоматическими выключателями.
• при использовании провода 27,5 кВ в качестве волноводного для поездной радиосвязи используется согласующий контур.

В МТПЖ имеются механические блокировки, предотвращающие:

• включение заземляющего ножа разъединителя при включенном главном ноже;
• включение главного ножа разъединителя при включенном заземляющем ноже;



1. 9 Для обогрева бетона, КТП-ТО 80

Основные характеристики

Конструктивное исполнение	для обогрева бетона
Условное обозначение	КТП ТО
Электрическая схемана стороне ВН	тупиковая
Способ установки	стационарная
Число трансформаторов	однотрансформаторная
Выполнение высоковольтного ввода	кабельный
Выполнение выводов отходящих линий на стороне НН	кабельный
Выполнение нейтрали трансформатора на стороне НН	с изолированной нейтралью
Uвн/Uнн, В	0,4/0,055…0,095

КТП ТО мощностью 80 кВА напряжением 380 /55-95В предназначенная для подогрева бетона в зимнее время, с регулированием температуры подогрева бетона в ручном или автоматическом режиме.

Термообработка бетона ускоряет процесс его твердения, а наличие автоматического регулировании температуры сокращает расход электроэнергии.
Позволяет выбирать оптимальные режимы подогрева бетона и благодаря этому обеспечить высокую производительность технологических линий и монолитного строительства.

Условия эксплуатации

• верхнее рабочее и эффективное значение температуры окружающего воздуха составляет соответственно +10 °С и 0 °С,
• нижнее рабочее значение температуры окружающего воздуха составляет -40 °С, эпизодически - до -45 °С.

Конструкция подстанции

 Подстанция КТП ТО включает в себя:

• шкаф управления;
• силовой трансформатор с естественным охлаждением;
• кожух силового трансформатора для салазок;
• управление ручное, дистанционное и автоматическое

Подстанция оснащается трехфазным трехобмоточным трансформатором ТМ ТО-80/0,38 с естественным охлаждением. В КТП ТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала.

В подстанции для прогрева бетона КТП ТО-80 предусмотрено питание стороннего потребителя на напряжение 380В и ток 10А, а также ручное, дистанционное и автоматическое управление работой силового трансформатора. В дистанционном режиме управление осуществляется кнопочным постом, который выносится за пределы зоны электропрогрева бетона.

Блокировки КТП ТО исключают возможность:

• Переключения ступеней регулирования напряжения силового трансформатора под напряжением;
• Открывания панели блока управления при включенном вводном автоматическом выключателе главной цепи.

Технические характеристики

Номинальная мощность силового трансформатора:	80 кВА
Номинальное напряжение на стороне:	380 ВН, В
Ступени напряжения на холостом ходу на стороне:	55/65/75/85/95 СН, В
Ток на стороне СН при напряжении 55-65 В:	520 А
Ток на стороне СН при напряжении 75-85-95 В:	471 А
Номинальная мощность обмотки НН силового трансформатора:	2,5 кВА
Номинальное напряжение на стороне НН силового трансформатора:	42 В
Номинальная мощность независимого источника питания:	2,5 кВА
Зона автоматического регулирования температуры электропрогрева:	20-100 С

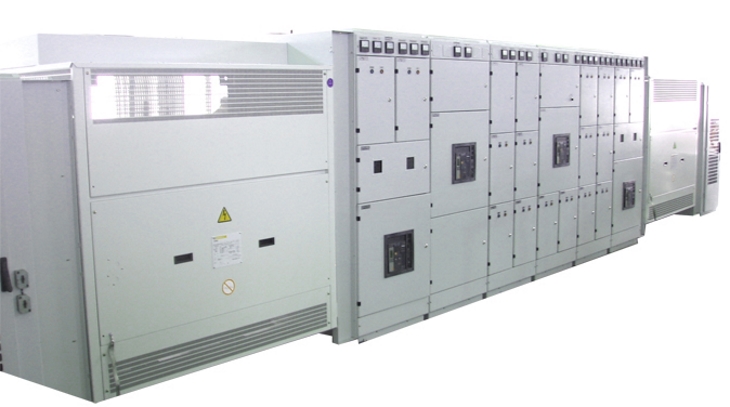

1. 10 Промышленного типа внутренней установки, КТПП

Основные характеристики

Конструктивное исполнение	промышленная
Условное обозначение	КТПП, 2КТПП
Электрическая схемана стороне ВН	тупиковая
Способ установки	стационарная внутренней установки
Число трансформаторов	однотрансформаторная, двухтрансформаторная
Выполнение высоковольтного ввода	кабельный
Выполнение выводов отходящих линий на стороне НН	кабельный
Выполнение нейтрали трансформатора на стороне НН	глухозаземленная, с изолированной нейтралью (по спец. заказу)
Uвн/Uнн, В	6(10)/0,4
Мощность силового трансформатора, кВА	250-2500 кВА

Назначение и область применения

Комплектные трансформаторные подстанции внутренней установки мощностью от 250 до 2500 кВА напряжением 6(10) кВ предназначены для приема последующего преобразования и дальнейшего распределения электроэнергии.

Климатическое исполнение - У3, для работы внутри помещения (согласно ГОСТ 15150-69)
при указанных далее условиях:

• высота над уровнем моря не превышает отметку 1000 м;
• температура наружного воздуха - от минус 25 до плюс 50 градусов цельсия;

Комплектные двухтрансформаторные подстанции промышленного типа комплектуются согласно опросного листа, согласуемого с Заказчиком.

Конструктивное исполнение

Конструктивно КТПП (2КТПП) состоит из:

• устройства ввода высокого напряжения (ШВВ);
• силовых трансформаторов;
• распределительного устройства низкого напряжения 0,4 кВ в составе шкафов ШНВ, ШНЛ, ШНС;
• шинных мостов

ШВВ представляет собой металлическую оболочку закрытого исполнения, в которую в зависимости от схемы могут устанавливаться выключатель нагрузки типа ВНР-6(10) У2 с предохранителями типа ПКТ-6(10) У3 или любой другой выключатель нагрузки, обладающий аналогичными характеристиками.

Шкафы ШВВ оборудованы следующими блокировками:

• блокировка заземляющих ножей и основных ножей, которая предотвращает включение выключателя нагрузки, если заземляющие ножи включены, либо включение заземляющих ножей, если основные ножи выключателя нагрузки включены;
• блокировка, предотвращающая открывание дверей ШВВ, если включен выключатель нагрузки и не допускающая включение выключателя нагрузки если двери устройства находятся в открытом положении;

Распределительное устройство низкого напряжения комплектуется из шкафов:

• шкафом ввода низшего напряжения (ШНВ);
• шкафами отходящих линий (ШНЛ);
• шкафом секционного выключателя (ШНС);

На дверцах шкафов НН установлены органы управления, индикации, измерительные приборы. Для уменьшения переходного сопротивления все контактные соединения шин выполнены сварными.

В РУНН предусмотрено автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов.



2. Трансформаторы силовые

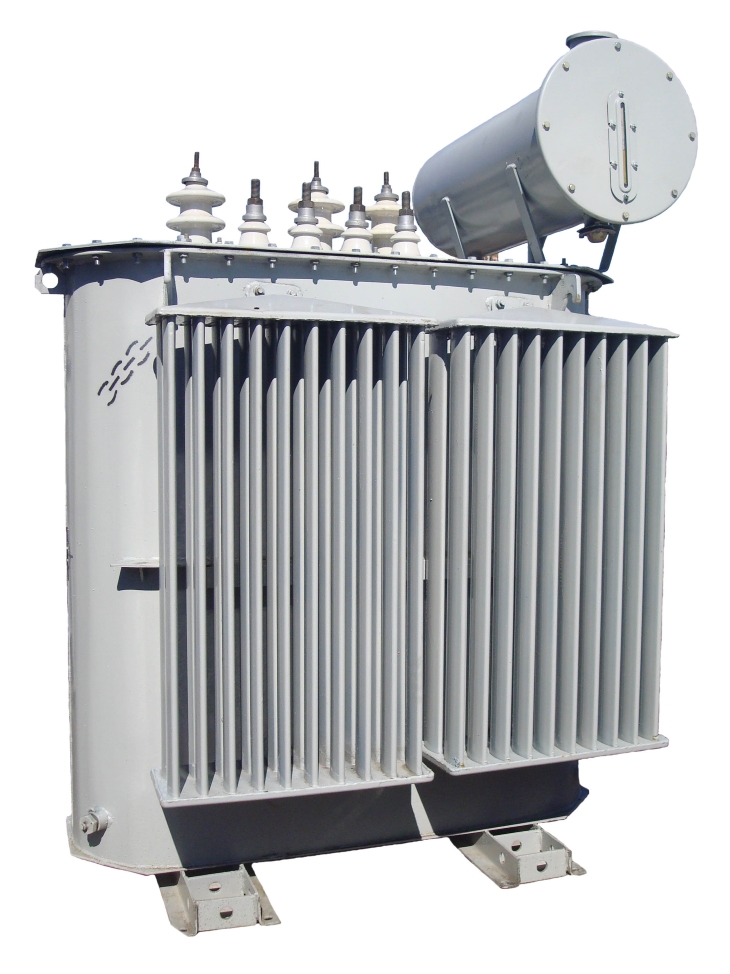

2.1 Трансформаторы ТМ

Конструктивное исполнение

Вводы ВН и НН расположены на крышке. Баки трансформаторов ТМ прямоугольной формы. Для увеличения поверхности охлаждения применяются радиаторы.

На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.
Намотка провода и изоляции катушек производится с одновременной укладкой на автоматизированном оборудовании. Вводы ВН и НН расположены на крышке. Для предотвращения возникновения избыточного давления при аварийных режимах в баке трансформатора серии ТМ устанавливается предохранительный клапан.

По желанию заказчика возможна:

• установка катков, которые служат для продольного и поперечного перемещения трансформато-ров;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавли-ваться термометр, термометрический сигнализатор;
• установка газового реле.

Технические данные и габаритно-весовые характеристики

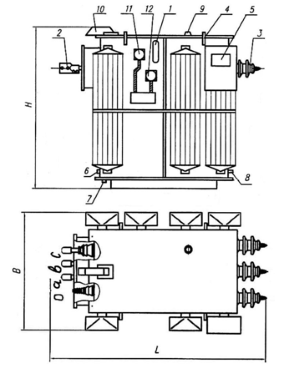

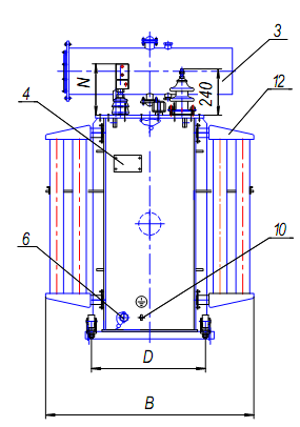

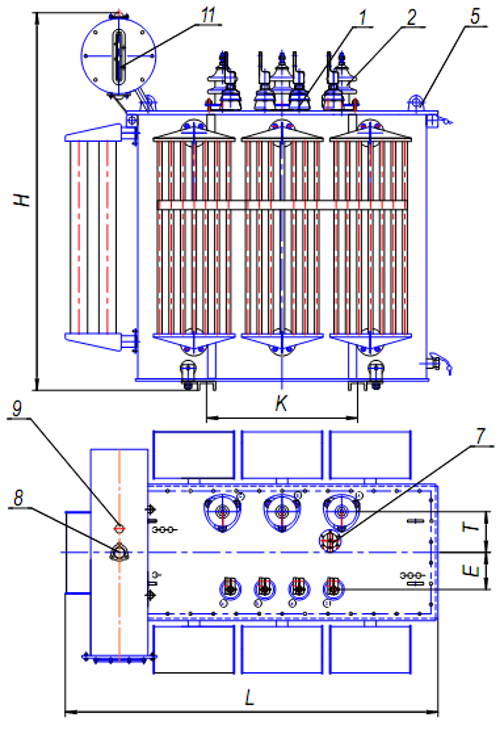

1 - Ввод НН; 2 - ввод ВН; 3 - маслорасшеритель; 4 - табличка паспортная; 5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 8 - воздухоосушитель; 9 - пробка для заливки масла; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор;

Номинальная мощность трансформаторов кВт	Потери Вт		Ток ХХ, %	Напря жение КЗ,%	Габаритные размеры ТМ, мм	Масса ТМ, кг
	ХХ	КЗ
ТМ-25	120	600	3,2	4,5	800 х 430 х 970	320
ТМ-40	160	880	3	4,5	840 х 450 х 1075	430
ТМ-63	230	1200	2,8	4,5	1045 х 500 х 1375	510
ТМ-100	320	1970	2,6	4,5	1090 х 770 х 1560	760
ТМ-160	460	2650	2,4	4,7	1150 х 820 х 1580	985
ТМ-250	650	3100	2,3	4,5	1560 х 930 х 1670	1500
ТМ-400	830	5500	2,1	4,5	1750 х 1050 х 1780	1890
ТМ-630	1050	7600	2	5,5	1930 х 1180 х 1910	2105
ТМ-1000	1550	10200	1,8	5,5	2080 х 1290 х 2150	3450
ТМ-1250	1950	13000	1,5	5,5	2130 х1290 х 2250	3850
ТМ-1600	2050	16000	1,3	5,5	2175 х 1290 х 2430	4500

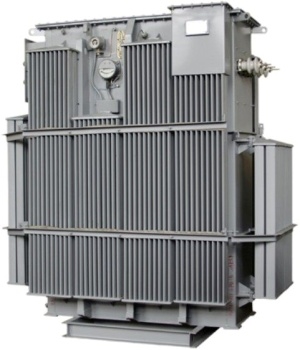

2.2 Трансформаторы ТМЗ

Конструкция трансформаторов ТМЗ

Баки трансформаторов сварные, прямоугольной формы, заполняется трансформаторным маслом. Для увеличения поверхности охлаждения применяются радиаторы. В нижней части стенки бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Вводы расположены на узких стенках бака. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.

По желанию Заказчика возможна:

• установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
• для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;
• для защиты трансформатора устанавливается предохранительная диафрагма или реле давления.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Технические данные и габаритно-весовые характеристики

Маслоуказатель Ввод НН; Ввод ВН;   Петли подъемные; Щиток заводской; Пробка для слива масла; Пробка для спуска осадка; Клемма заземления; Привод переключателя; Диафрагма предохранительная; Мановакуумметр; Термосигнализатор.

Номинальная мощность	Потери, Вт		Ток	Напряжение	Габаритные размеры ТМГ, мм	Масса, кг
			ХХ, %	КЗ,%
	ХХ	КЗ
ТМЗ-250	610	3700	1,9	4,5	1200х730х1776	1230
ТМЗ-400	900	5500	1,8	4,5	1200х835х1780	1600
ТМЗ-630	1250	7900	1,7	5,5	2012х1160х1825	2645
ТМЗ-1000	1900	12200	1,7	5,5	2234х1220х1827	3600
ТМЗ-1600	2650	16600	1	6	2205х1370х2320	4930
ТМЗ-2500	3750	26000	0,8	6	2460х1600х2600	7045

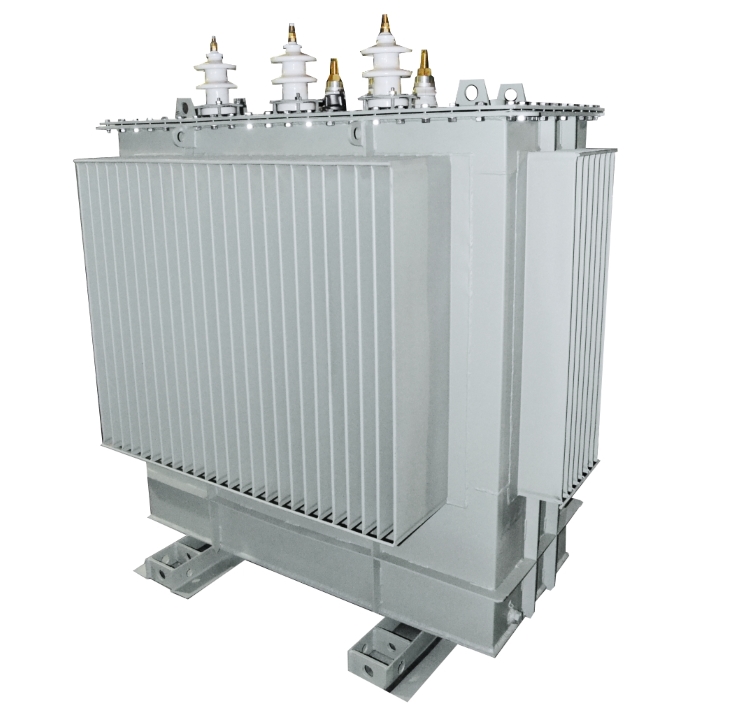

2.3 Трансформаторы ТМГ



Конструкция трансформаторов

Баки трансформаторов ТМГ прямоугольной формы без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Вводы ВН и НН расположены на крышке.

В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилактических ремонтах ревизиях в течении всего срока службы и отпадает необходимость в анализе и регенерации масла. Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен на стенке бака. При наличии указателя предельного уровня масла, до-полнительный контроль предельного нижнего уровня осуществляется визуально по наличию индика-тора в стеклянной колбе.

По желанию заказчика возможна:

• установка катков в трансформаторах, которые служат для продольного и поперечного перемещения трансформаторов;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться спиртовой или электроконтактный термометр. Возможна установка термометрического сигнализатора;
• для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры;

Технические данные и габаритно-весовые характеристики

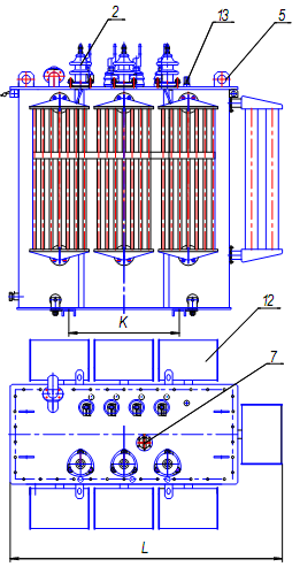

1 - ввод НН; 2 - ввод ВН; 4 - табличка паспортная; 5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор; 13 - клапан сброса давления; 14 - мембранно-предохранительное устройство.

Номинальная мощность трансформаторов, кВт	Потери, Вт		Ток ХХ, %	Напря жение КЗ,%	Габаритные размеры, мм	Масса, кг
	ХХ	КЗ
ТМГ-25	130	630	3,2	4,5	780х650х850	290
ТМГ-40	160	900	3	4,5	780х760х920	350
ТМГ-63	210	1300	2,8	4,5	780х760х990	410
ТМГ-100	290	1970	2,6	4,5	1100х870х1640	790
ТМГ-160	440	2650	2,4	4,7	1250х920х1680	990
ТМГ-250	550	3100	2,3	4,5	1420х990х1740	1300
ТМГ-400	800	5500	2,1	4,5	1650х1080х1780	1650
ТМГ-630	1050	7600	2	5,5	1820х1150х1910	1950
ТМГ-1000	1550	10200	2	5,5	2000х1250х2100	2890
ТМГ-1250	1650	12400	2	6	2150х1250х2100	3000
ТМГ-2500	1650	12400	2	6	2150х1250х2100	3000

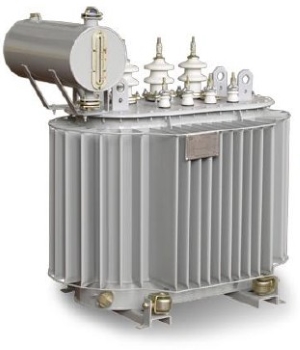

2.4 Трансформаторы ТМФ, ТМГФ

Трансформатор ТМФ	Трансформатор ТМГФ

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака расположены вводы, которые закрываются коробами с уплотнениями. Уровень масла контролируется визуально по указателю уровня масла, который расположен на стенке бака в трансформаторах ТМГФ и на торце маслорасширителя в трансформаторах ТМФ.

По желанию заказчика возможна:

• установка катков, которые служат для продольного и поперечного перемещения трансформаторов;
• установка пробивного предохранителя на стороне низкого напряжения;
• установка контактных зажимов;
• для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
• для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры (для ТМГФ);
• установка газового реле (для ТМФ).

Условия эксплуатации

Трансформаторы не рассчитаны для работы:

•  во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
•  при вибрации и тряске;
•  при частых включениях со стороны питания до 10 раз в сутки.

Технические данные и габаритно-весовые характеристики

Габаритные размеры ТМФ	Габаритные размеры ТМГФ

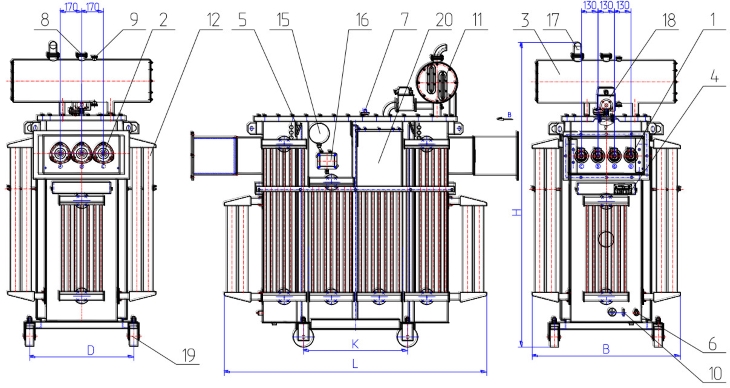

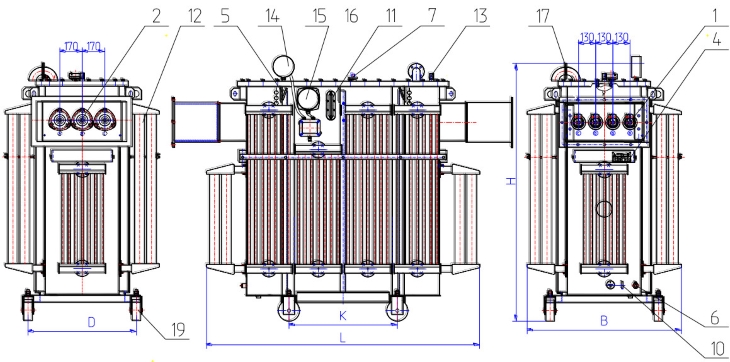

1 - ввод НН; 2 - ввод ВН; 3 - маслорасширитель; 4 - табличка паспортная; 5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 8 - воздухоосушитель; 9 - пробка для заливки масла; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор; 13 - клапан сброса давления; 15 - электроконтактный термометр; 16 - клеммная коробка; 18 - газовое реле; 19 - каток; 20 - термосифонный фильтр.	1 - ввод НН; 2 - ввод ВН; 4 - табличка паспортная; 5 - петли подъемные; 6 - пробка для слива масла; 7 - привод переключателя; 9 - пробка для заливки масла; 10 - клемма заземления; 11 - маслоуказатель; 12 - радиатор; 13 - клапан сброса давления; 14 -мановакууметр; 15 - электроконтактный термометр; 16 - клеммная коробка; 17 - мембранно-предохранительное устройство; 19 -каток.

Тип трансформатора/ Характеристики	L, мм	B, мм	H, мм	Установочные размеры, мм	Масса масла, кг	Полная  масса, кг
ТМФ-250/10(6) ТМГФ-250/10(6)	1710	1050	1640 1290*	550 х 550	270	970
ТМФ-400/10(6) ТМГФ-400/10(6)	1810	1060	1800 1450*	660 х 660	385	1400
ТМФ-630/10(6) ТМГФ-630/10(6)	2100	1136	1960 1610*	660 х 660	550	2100
ТМГФ-1000/10(6)	2685	1240	1960	820 х 820	980	3500

* Размеры для типа ТМГФ

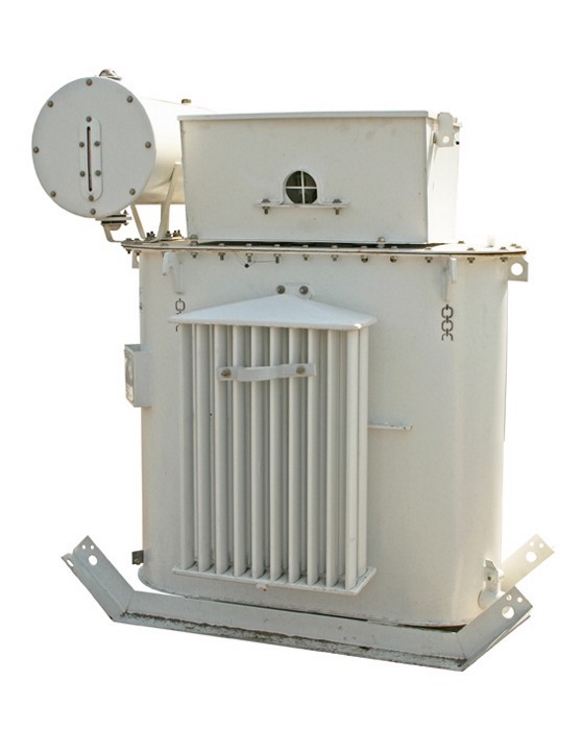

2.5 Трансформаторы ТМБ и ТМЭ

Трансформаторы ТМБ предназначены для питания электрооборудования буровых установок.

Трансформаторы ТМЭ устанавливаются на платформах экскаваторов, для питания их электро-оборудования.

Конструкция трансформаторов

Баки трансформаторов – прямоугольные. На узких противоположных стенках бака располо-жены вводы, которые закрываются коробами с уплотнениями.

Для перемещения волоком на небольшие расстояния и крепления к платформе экскаваторов трансформаторы имеют салазки с отверстиями.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Для контроля уровня масла на торце маслорасширителя устанавливается маслоуказатель.

По желанию заказчика возможна:

• установка контактных зажимов;
• Для измерения температуры верхних слоев масла, на крышке трансформатора может устанавливаться термометр, термометрический сигнализатор;
• установка газового реле.

Допускается работа трансформаторов типа ТМБ и ТМЭ в условиях тряски и вибрации, связанной с работой трансформатора. При условии периодической очистки от пыли трансформаторы могут работать при запыленности воздуха до 400 мг/м3.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);

Технические данные и габаритно-весовые характеристики

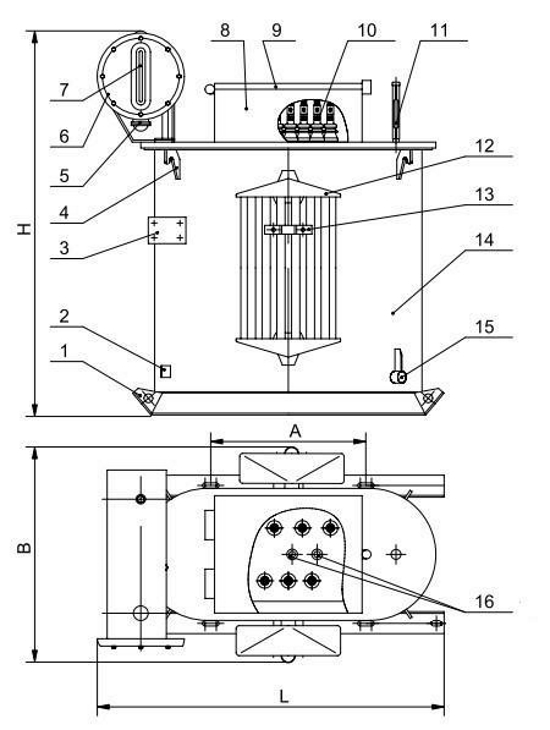

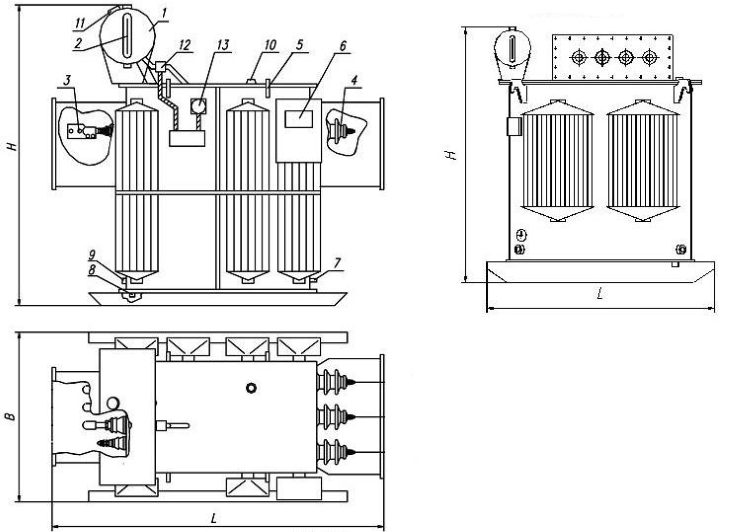

1 - маслорасширитель; 2 - маслоуказатель 3 - ввод НН; 4 - ввод ВН; 5 - серьга подъемная; 6 - щиток заводской; 7 - пробка для слива масла; 8 - пробка для спуска осадка; 9 -болт заземления; 11 - предохранительная (выхлопная) труба; 12 - газовое реле; 13 - термосигнализатор.

Тип трансформатора	Мощность, кВА	Потери х.х., Вт	Ток х.х., %	Потери к.з., Вт	Напряжение к.з., %	Размеры, мм			Масса масла, кг	Масса, кг.
						L	В	H
ТМБ-160	160	410	-	2650	4,5	1400	930	1225	205	870
ТМБ-250	250	550	-	3700	4,5	1420	940	1530	305	1075
ТМБ-400	400	830	1,8	5500	4,5	1675	1010	1730	450	1455
ТМБ-630	630	1050	1,6	7600	5,5	2056	1265	1890	570	2350
ТМЭ-400	400	830	1,8	5500	4,5	1675	1010	1730	450	1455
ТМЭ-630	630	1050	1,6	7600	5,5	2056	1265	1890	570	2350
ТМЭ-1000	1000	1783	1,2	10800	5,5	2310	1230	2310	950	3275
ТМЭ-1600	1600	2650	1	16500	6	2480	1295	2780	1650	6085



2.6 Трансформаторы ТМПН, ТМПНГ

Трехфазные масляные трансформаторы серии ТМПН, ТМПНГ с первичным напряжением 0,38 кВ предназначены для питания погружных электронасосов добычи нефти.

Трансформаторы ТМПН — маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.

Трансформаторы ТМПНГ — герметичного исполнения с гофрированными или жесткими (гладкими) баками, без маслорасширителей.

Конструкция трансформаторов

Температурные изменения объема масла в трансформаторах с гладкими баками компенсируются воздушной «подушкой».

Вводы НН и ВН защищены кожухом. Степень защиты — IP 13.

Конструкция трансформаторов предусматривает кабельный ввод и вывод, обеспечивает надежное подключение кабелей без необходимости напаивания наконечников.

В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.

Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра.

Для удобства перемещения в условиях эксплуатации трансформатор ТМПН, ТМПНГ снабжены салазками.

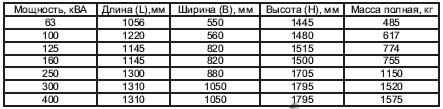

Технические данные и габаритно-весовые характеристики

1 - Салазки; 2 - Зажим заземления; 3 - Табличка; 4 - Крюк для подъема трансформатора; 5 - Воздухоосушитель; 6 - Маслорасширитель; 7 - Маслоуказатель; 8 - Кожух защитный; 9 - Крышка защитного кожуха; 10 - Вводы; 11 - Термометр в оправе; 12 -Радиатор; 13 - Скоба для крепления кабеля; 14 - Бак; 15 - Пробка сливная с устройством, препятствующим несанкционированному сливу масла; 16 - Приводы блока переключателей.

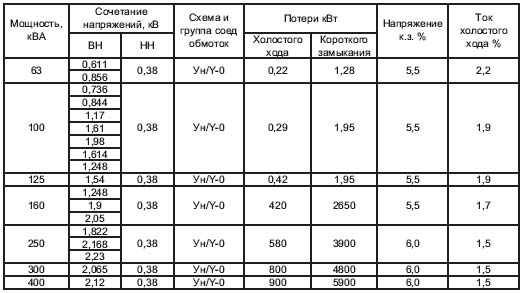

Трансформаторы силовые типа ТМПН

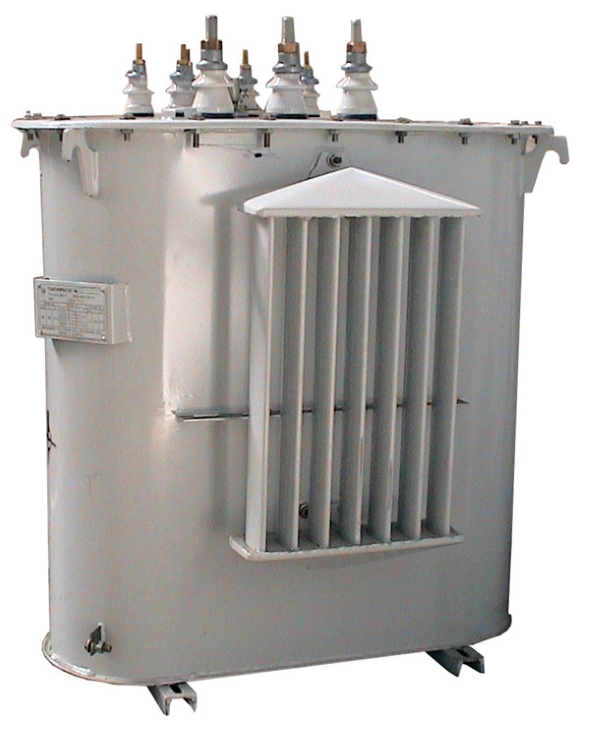

2.7 Трансформаторы ТМТО-80



Трансформаторы ТМТО-80/0,38-У1 предназначены для термической обработки бетона и грунта, питания электроинструмента и временного освещения. Эти трансформаторы могут быть применены и для других целей, где требуются напряжения, приведенные ниже.

Технические характеристики трансформатора ТМТО-80/0,38-У1

Мощность, кВА	Схема и группа соединения обмоток	Частота, Гц	Потери, Вт		Ток х.х., %	Масса, кг
			х.х.	к.з. на отв. 75 В		масла	полная
80	У/Д-Д-11-11	50	270	2200	2,3	155	425

Напряжения и токи при переключении

Обмотки высшего напряж. (ВН)					Обмотки среднего напряж. (СН)					Обмотки низшего напряж. (НН)
Номин. мощность, кВА	Номин. напряж, В	Номин. ток, А	Номин. мощн, кВА	Полож. переключ.		Напряж. на ответвлениях, В	Номин. ток, А	Номин. мощн, кВА	Номин. напряж, В		Номин. ток, А80
80	380	121,5	77,5	V		95	471	2,5	42		34,4
			69,34	VI		85
			61,18	III		75
			58,54	II		65	520
			49,53	I		55

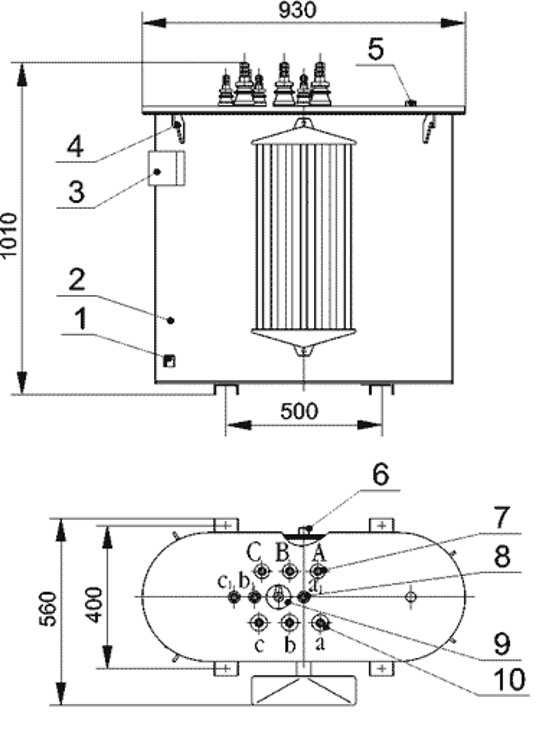

Габаритные размеры ТМТО-80

1 – зажим заземления; 2 – бак; 3 – табличка; 4 - крюк для подьема трансформатора; 5 – маслоуказатель; 6 – пробка славная; 7 - ввод ВН; 8 – ввод НН; 9 – переключатель; 10 – ввод СН



2.8 Трансформаторы сухие ТС, ТСЗ, ТСЗЛ, ТСЛ



Трансформаторы сухие ТС, ТСЗ, ТСЗЛ, ТСЛ

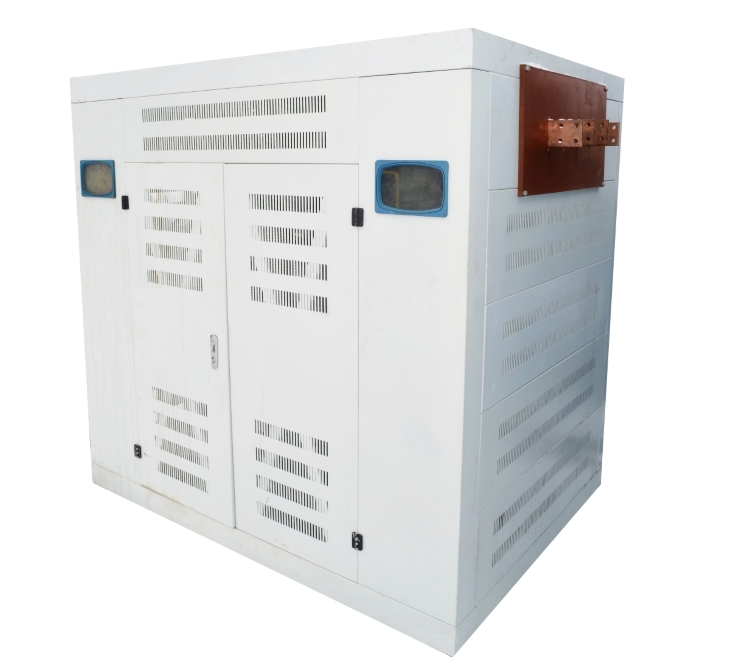

Внешний вид трансформатора ТС	Внешний вид трансформатора ТСЗ

Трансформаторы трехфазные в сухом исполнении с естественным воздушным охлаждением.

Трансформаторы предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц и устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Условия эксплуатации

• трансформаторы предназначены для работы в помещениях в условиях умеренного климата
• при температуре окружающего воздуха от -25 до +40°С;
• влажностью до 80% при температуре +25°С;
• окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• высота установки над уровнем моря не более 1000 м.

Конструкция трансформаторов

Трансформаторы состоят из следующих основных сборочных единиц:

• магнитопровода;
• обмоток, размещенных на магнитопроводе (активной части);
• отводов (вводов, шин НН и ВН);
• защитного кожуха.

Магнитная система изготавливается из высококачественной электротехнической стали.

Трансформаторы изготавливаются со степенью защиты IP00 (без кожуха) и IP20 (с кожухом). Защитные оболочки обеспечивают доступ к трансформатору через съёмные панели на длинной стороне трансформатора.

По желанию заказчика указанные варианты исполнения и комплектация трансформаторов ТС и трансформаторов ТСЗ могут быть дополнены устройством присоединения высокого напряжения «левое» или «правое».

Трансформаторы с кожухом по требованию заказчика изготавливаются в следующих исполнениях:

• с возможностью подключения силовых кабелей через дно оболочки;
• с шинными выводами ВН и НН на узкие стороны трансформатора (левый, правый);
• с выводами шин ВН и НН через крышку трансформатора.

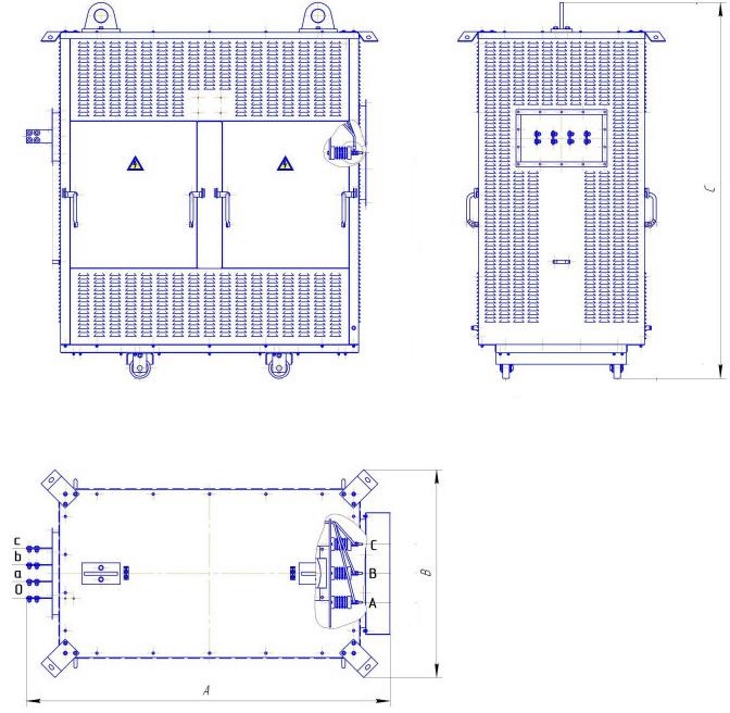

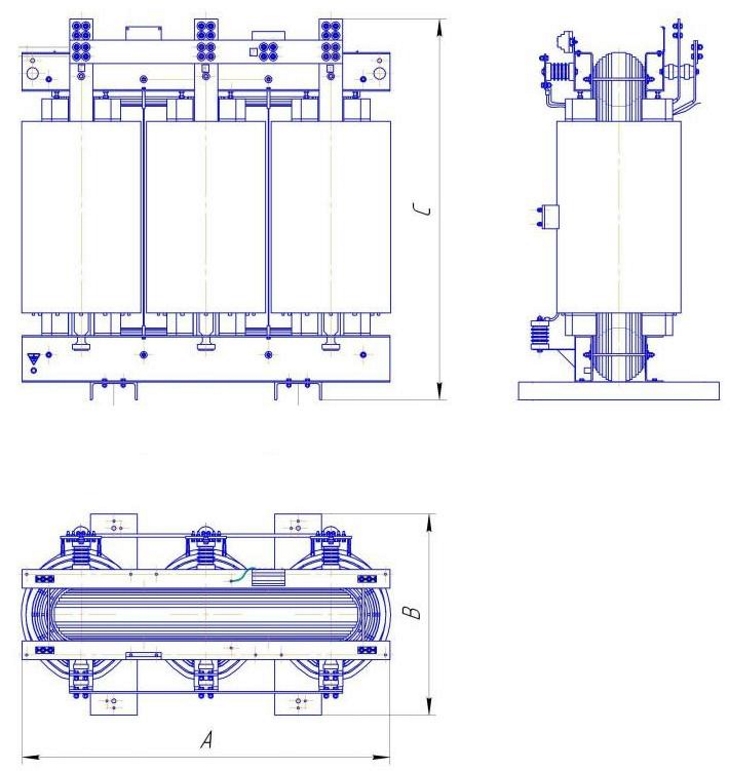

Технические характеристики и габаритные размеры

Силовые трансформаторы типа ТС, ТСЗ с номинальным напряжением первичной обмотки (высокого напряжения) 6(10)кВ и вторичной обмотки (низкого напряжения) – 0,4кВ.

Основные схемы и группы соединения обмоток (ВН/НН) – Д/Ун-11, У/Ун-0.

Регулирование напряжения – переключение без возбуждения с помощью перемычек на 2х2,5% Uн.

Регулирование напряжения до ± 5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычки. Степень защиты трансформаторов ТС - IP00, ТСЗ - IP21.

Трансформаторы сухие ТС

S, кВА	А, мм	В, мм	С, мм	Вес, кг
250	1880	1110	1740	930
400	2080	1250	2055	1350
630	2195	1250	2295	1620
1000	2460	1315	2295	2400
1600	2570	1390	2350	3150

Трансформаторы сухие в кожухе ТСЗ

S, кВА	А, мм	В, мм	С, мм	Вес, кг
250	1880	1110	1740	1200
400	2080	1250	2055	1520
630	2195	1250	2295	1970
1000	2460	1315	2295	2760
1600	2570	1390	2350	3650

Перегрузочная способность трансформаторов

При соблюдении определенных условий трансформаторы могут кратковременно работать при перегрузке без уменьшения срока службы. Перегрузка ограничивается только перегревом обмоток.

Максимальная избыточная температура:

• 125°С для класса изоляции Н, для изоляции обмоток «NOMEX»,

Класс нагревостойкости обмотки низшего напряжения - Н, высшего - F.

• 100°С для класса изоляции F, для геофолевой, литой изоляции обмоток,

только если окружающая температура составляет 40°С и трансформатор работает длительное время при номинальной нагрузке.

Повышение избыточной температуры выше максимальной вызывает передачу системой контроля температуры сигнала тревоги либо сигнала отключения трансформатора, если трансформатор перегружен дольше допустимого времени.

Изоляция «NOMEX» (Номекс)

«Номекс» — это синтетический ароматический полиамид, обеспечивающий высокий уровень электрической, химической и механической защиты. Он способствует увеличению срока службы трансформатора, уменьшению числа преждевременных выходов из строя, ремонтных работ и обеспечивает защиту при возрастании электростатического напряжения.

Сухие трансформаторы с воздушно-барьерной изоляцией из арамидной бумаги типа «Номекс» имеют класс нагревостойкости H.

Сухие трансформаторы с изоляцией «Номекс» имеют более компактные размеры, чем масляные трансформаторы и трансформаторы, залитые эпоксидным компаундом. Они ремонтопригодны, причем если возникает такая необходимость, то ремонт сухого трансформаторов с изоляцией «Номекс» оказывается значительно короче, нежели трансформатора с жидким диэлектриком. Еще одно неоспоримое преимущество данного вида продукции — это его влагостойкость и безвредность для окружающей среды.

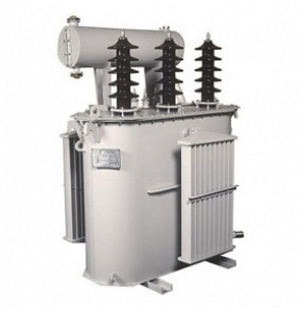

2.9 Трансформаторы железнодорожные ТМЖ, ОМЖ

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы мощностью от 25 до 630 кВА для питания электрооборудования железных дорог, электрифицированных на переменном токе.

2.10 Трансформаторы масляные ОМП, ОМ, НОМ

Трансформаторы силовые масляные понижающие трехфазные двухобмоточные общего назначения.

Соответствуют стандартам МЭК – 76, ГОСТ Р 52719-2007.

Силовые масляные трансформаторы выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 6(10)кВ, вторичной обмотки (низкого напряжения) – 0.4кВ, 0.23кВ 0.69 кВ. Схемы и группы соединений обмоток Y/Yн-0; D/Yн-11; Y/Zн-11.

Напряжение регулируется без возбуждения. Для этого трансформаторы оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном 2 х 2,5 %.

Согласно ГОСТ 11677, предельное отклонение технических параметров трансформаторов составляют:

• Напряжение короткого замыкания ±10%;
• Потери короткого замыкания на основном ответвлении +10%;
• Потери холостого хода +15%;
• Полная масса +10%.

Условия эксплуатации

Высота над уровнем моря – до 1000 м.

Температура окружающего воздуха:

• для умеренного климата - от –45ОС до +40ОС (исполнение «У»);
• для холодного климата - от –60ОС до +40ОС (исполнение «ХЛ»).

Относительная влажность воздуха – не более 80% при +25 ОС.

Трансформаторы не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной кон-центрации и т.п.);
• при вибрации и тряске, при частых включениях со стороны питания до 10 раз в сутки. (кроме ТМЭ и ТМБ);

Конструктивное исполнение

Трансформатор состоит из:

• бака с радиаторами;
• крышки бака;
• активной части.

На крышке трансформаторов:

• вводы ВН и НН;
• привод переключателя;
• петли для подъёма трансформатора;

Активная часть трансформаторов состоит из:

• магнитопровода, изготовленного из холоднокатанной электротехнической стали,
• обмоток (алюминиевые или медные),
• высоковольтного переключателя.

Подъем активной части производится за ушки, находящиеся в верхней части остова.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые, не рассчитаны для работы в среде, загрязненной активными газами и токопроводящей пылью. Маслоуказатели для контроля уровня масла, имеют три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах:

• –45°С, +15°С, +40°С - исполнение «У»;
• –60°С, +15°С, +40°С - исполнение «ХЛ».

Трансформаторы, укомплектованные сигнализирующими приборами, снабжаются клеммной коробкой предназначенной для подключения приборов к цепям сигнализации и защиты.

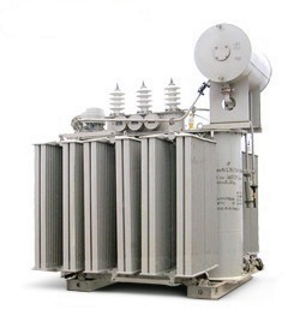

2.11 Трансформаторы силовые масляные ТМН

Трансформаторы стационарные силовые масляные ТМН понижающие общего назначения номинальной мощностью от 2500 до 6300 кВА напряжением до 35 кВ с регулированием под нагрузкой (РПН) предназначены для нужд народного хозяйства. Трансформаторы пригодны для внутренней и наружной установки.

Технические характеристики:

Силовые трансформаторы ТМН-2500 – 4000 выпускаются с номинальным напряжением:

• первичной обмотки (высокого напряжения) до 35 кВ включительно
• вторичной обмотки (низкого напряжения) – 6,3 или 10,5кВ.

Трансформаторы не предназначены для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной
• концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов:

• Баки трансформаторов типа ТМН прямоугольной формы. Трансформаторы изготавливаются с радиаторными баками. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.
• Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и устройства регулирования напряжения под нагрузкой (РПН).
• Устройство РПН предусматривает местное и автоматическое управление процессом регулирования напряжения трансформатора.
• Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. Вводы ВН и НН расположены на крышке.
• Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Маслорасширитель состоит из двух отсеков. С левой стороны отсек маслорасширителя устройства РПН, с правой-отсек маслорасширителя трансформатора.
• В трансформаторах устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.

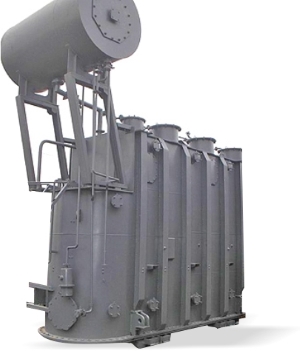

2.12 Трансформаторы ТРДН

Трансформатор силовой масляный трехфазный двухобмоточный типа ТРДН-25000/110 У1 предназначен для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 6 или 10 кВ низшего напряжения.

Конструкция и принцип действия ТРДН

Трансформатор имеет остов с трехстержневой шихтованной магнитной системой, собранной из листов холоднокатаной электротехнической стали. Обмотки из медного провода цилиндрические, размещены на стержнях остова концентрически. Линейные и нейтральный вводы ВН снабжены трансформаторами тока. Бак трансформатора колокольного типа с нижним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Регулирование напряжения под нагрузкой (РПН) осуществляется переключающим устройством в нейтрали обмотки ВН в пределах + 9×1,78% номинального напряжения. Для перемещения в пределах подстанции трансформатор по требованию заказчика может быть снабжен поворотными каретками с ребордой. Колея для продольного перемещения — 1 524 мм, для поперечного — 2 000 мм. Система охлаждения трансформатора имеет четыре радиатора.

Пример технических характеристик трансформатора ТРДН:

1	Тип трансформатора	ТРДН-25000/110-У1
2	Завод изготовитель
3	Номинальная мощность обмоток ВН/НН1/НН2, кВа	25000/12500/12500
4	Номинальное напряжение обмоток, кВ  ВН НН1 НН2	115кВ 10,5кВ 10,5 кВ
5	Номинальный ток, А  ВН НН1 НН2	126 1376
6	Тип и коэффициент трансформации встроенных трансформаторов тока ВН нейтраль	ТВТ-110-600/5 ТВТ-35-600/5
7	Число фаз	3
8	Схема и группа соединения обмоток	Ун/Д/Д-11-11
9	Напряжение короткого замыкания:	10,85%
10	Потери холостого хода , кВт	30,75
11	Ток холостого хода , %	0,45
12	Потери короткого замыкания ВН/СН, (ВН/НН), кВт	120,49
13	Способ и диапазон регулирования напряжения обмоток ВН	РПН+_16%(+_9х1,78%)
14	Напряжение питания двигателей системы охлаждения/РПН	380 В
15	Тип системы охлаждения (М,Д,Ц,ДЦ,НДЦ)	Д
16	Отправка (с маслом, без масла)	С маслом, марка ГК
17	Климатическое исполнение	У1
18	Полная масса, кг	66570
19	Транспортная масса, кг	56200
20	Форма катков ( с ребордами/ без реборд)	С ребордами
