ОАО «Алтайский трансформаторный завод» — крупный производителей масляных трансформаторов и комплектных трансформаторных подстанций до 10000 В в РФ и всего СНГ, а также возможно нестандартных изделий. Завод функционирует больше 65 лет. Произведенные изделия обладают высоким качеством.



Трансформаторы масляные

ТМ

ТМГ

ТМэ

ТМГэ

ТМГ (столбовые)

ТМГФ

ТМГПН

Комплектные трансформаторные подстанции

Комплектные трансформаторные подстанции киоскового типа

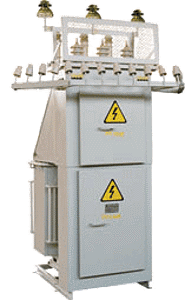

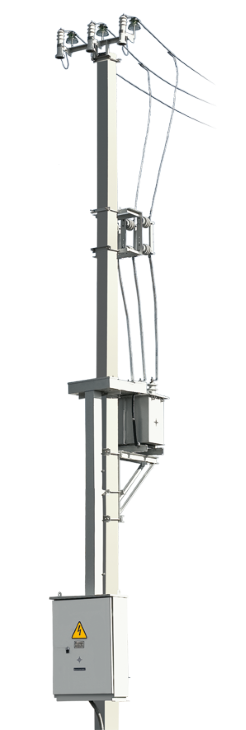

Комплектные трансформаторные подстанции мачтового типа на 1 стойке СВ-110 (СВ-105)

Комплектные трансформаторные подстанции мачтового типа на 4-х приставках ПТ-43

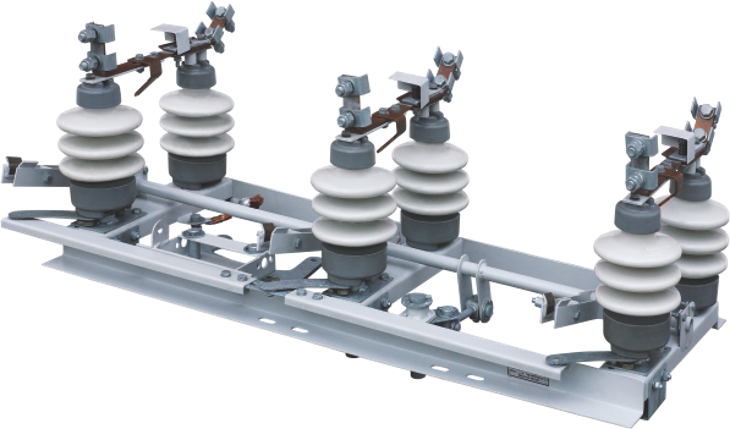

Разъединитель линейный наружной установки типа РЛНД

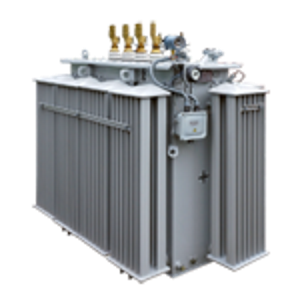

1. Трансформаторы силовые (распределительные) масляные

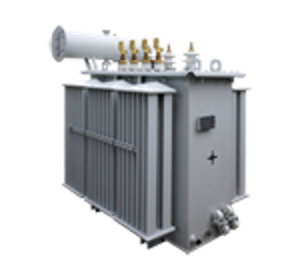

1.1 Серия ТМ


Мощность

25-630 кВА

Назначение

Применяются для открытых электроустановок в  умеренном и умеренно-холодном климате (У1 и УХЛ1 по ГОСТ 15150-69) и предназначены для снижения высокого напряжения питающей электрические сети до установленного уровня потребления.

Напряжение в электросетях

6 или 10 кВ

Бак трансформатора

Выполнен в форме прямоугольника с радиаторами.
Изготовлен из стали.
Толщина стенок бака от 2,5 до 3,5 мм с ребрами жесткости.

Дополнительные комплектации

  • спиртовой термометр или термометр стрелочного типа;
  • мановакуумметр;
  • поплавковый маслоуказатель.



Напряжение короткого замыкания

4,5 % для всех типоразмеров, кроме 630 для которого 5,5 %.

Технические данные

Типоразмер ТМ 10(6)/0,4

Д/Ун-11

У/Ун-0

У/Zн-11

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

25

-

+

+

0,6

0,115

97,5

44

99

 40 х 35

 0,260

40

-

+

+

0,9

0,15

103,5

44

102,5

 40 х 35

0,310

63

+

+

+

1,27

0,21

 100,5

56

106,5

 40 х 40

0,390

100

+

+

+

1,97

0,27

 100,5

68

118

 55 х 55

0,510

160

+

+

+

2,7

0,4

106,5

73

 129

 55 х 55

0,710

250

+

+

+

3,9

0,54

117,5

 98

138,5

 55 х 55

0,950

400

-

+

-

5,4

0,77

 132,5

 102

 153,5 (163,5*)

 66 х 66

1,310 (1,420*)

+

-

+

5,6

630

-

+

-

7,6

1,05

157,5

105

 167

 66 х 66

 1,900

+

-

-

7,8

 * данные для трансформаторов со схемой соединения обмоток У/Zн-11


1.2 Серия ТМГ

Мощность

25-1000 кВА

Назначение

Применяются для открытых электроустановок в  умеренном и умеренно-холодном климате (
по ГОСТ 15150-69 от -45 оС до +40 оС - У1, от -60 оС до +40 оС - УХЛ1) и предназначены для снижения высокого напряжения питающей электрические сети до установленного уровня потребления.

Напряжение в электросетях

6 или 10 кВ

Бак трансформатора

Выполнен в форме прямоугольника с радиаторами.
Изготовлен из стали.
Толщина стенок бака от 2,5 до 3,5 мм с ребрами жесткости.

Напряжение короткого замыкания

4,5 % для всех типоразмеров, кроме 630 и 1000 для которых 5,5 %.

Ограничения

Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.
Окружающее среда – невзрывоопасна.
Высота монтажа над уровнем моря не больше 1 км

Рабочая частота

50 Гц

Технические данные


Типоразмер ТМГ 10(6)/0,4

Д/Ун-11

У/Ун-0

У/Zн-11

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

25

-

+

+

0,6

0,115

790

440

880

 40 х 35

 0,260

40

-

+

+

0,9

0,15

830

440

930

 40 х 35

0,310

63

+

+

+

1,27

0,21

810

560

975

 40 х 40

0,390

100

+

+

+

1,97

0,27

815

680

1115

 55 х 55

0,510

160

+

+

+

2,7

0,4

1000

730

1225

 55 х 55

0,710

250

+

+

+

3,9

0,54

990

980

1320

 55 х 55

0,950

400

-

+

-

5,4

0,77

1325

1020

1520 (1625*)

 66 х 66

1,310 (1,420*)

+

-

+

5,6

400 НН*

-

+

+

5,4

0,77

1125

1025

1420

66 х 66

1,3

630

-

+

-

7,6

1,05

1575

1050

1660

66 х 66

 1,9

+

-

-

7,8

630 НН*

-

+

+

7,6

1,05

1520

1090

1515

66 х 66

1,76

1000

-

+

+

10,5

1,55

1685

1140

1785

82 х 82

2,66

НН* - с обмотками НН из алюминиевой ленты.
* схема У/Zн-11.


1.3 Серия ТМэ (энергосберигающая)


Мощность

160-630 кВА

Назначение

Применяются для открытых электрических установок в  умеренном и умерено-холодном климате ( по ГОСТ 15150-69 от -45 до +40  - У1, от -60 до +40 - УХЛ1) и предназначены для снижения высокого напряжения питающей электрические сети до необходимого уровня.

Напряжение в электрических сетях

6 или 10 кВ

Основное достоинство серии

Потери холостого хода и короткого замыкания соответствуют европейским нормам Европы.

Бак трансформатора

Выполнен в форме прямоугольника с радиаторами.
Изготовлен из стали.
Толщина стенок бака от 2,5 до 3,5 мм с ребрами жесткости.

Напряжение короткого замыкания

4,5 % для всех типоразмеров

Ограничения

Не предназначены для эксплуатации при тряске, вибрации, ударах.
Окружающее среда – невзрывоопасна.
Высота монтажа над уровнем моря не больше 1 км.

Рабочая частота

50 Гц

Схема и группа соединения

У/Ун-0; Д/Ун-11

Технические данные

Типоразмер ТМэ 10(6)/0,4

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

160

2,35

0,3

106,5

73

131

 55 х 55

0,73

250

3,25

0,425

117,5

 73,5

149,5

 55 х 55

 1,05

400

4,6

0,61

129,5

102

 164

66 х 66

1,43

630

6,75

0,8

152,5

105

184,5

66 х 66

 2,15


1.4  Серия ТМГэ (энергосберегащая)

Мощность

160-1000 кВА

Назначение

Применяются для открытых электрических установок в  умеренном и умерено-холодном климате (по ГОСТ 15150-69 от -45 до +40  - У1, от -60 до +40 - УХЛ1) и предназначены для снижения высокого напряжения питающей электрические сети до необходимого уровня.

Напряжение в электросетях

6 или 10 кВ

Основное достоинство серии

Потери холостого хода и короткого замыкания соответствуют европейским нормам Европы.

Бак трансформатора

Выполнен в форме прямоугольника с радиаторами.
Изготовлен из стали.
Толщина стенок бака от 2,5 до 3,5 мм с ребрами жесткости.

Напряжение короткого замыкания

Для типоразмеров 160, 250, 400 – 4,5%.
Для типоразмера 400 (У/Zн-11) – 5%
Для типоразмеров 630  и 1000 – 5,5%.

Ограничения

Не предназначены для эксплуатации при тряске, вибрации, ударах.
Окружающее среда – невзрывоопасна.
Высота монтажа над уровнем моря не больше 1 км.

Рабочая частота

50 Гц

Схема и группа соединения

Для типоразмеров 160, 250, 400 - У/Ун-0; Д/Ун-11; У/Zн-11.
Для типоразмеров 630  и 1000 - У/Ун-0; Д/Ун-11.

Технические данные

Типоразмер ТМГэ 10(6)/0,4

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

160

2,35

0,3

89,5 (98,5*)

 73,0 (73,5*)

124,5 (114,5*)

 55 х 55

0,73

250

3,25

0,425

99,0 (109,5*)

 73,5 (78,5*)

142,5 (143,0*)

 55 х 55

 1,05

400

4,6

0,61

 120,0 (120,5*)

 102,0 (109,0*)

162,5 (154,5*)

66 х 66

1,43

630

6,75

0,8

134,5

105,0

184,0

66 х 66

 2,15

1000

10,5

1,1

 172,0

114,5

 198,5

82 х 82

3,05

 * для трансформаторов со схемой соединения У/Zн-11.

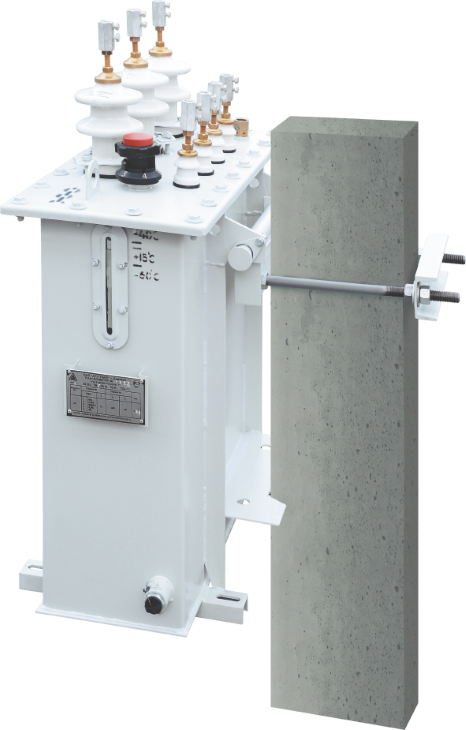

1.5 Серия ТМГ ( столбовое исполнение)


Мощность

25-160 кВА

Назначение

Применяются для открытых электрических установок в  умеренном и умерено-холодном климате (по ГОСТ 15150-69 от -45 до +40  - У1, от -60 до +40 - УХЛ1) и предназначены для снижения высокого напряжения питающей электрические сети до необходимого уровня.

Напряжение в электросетях

6 или 10 кВ

Напряжение короткого замыкания

4,5%.

Рабочая частота

50 Гц

Схема и группа соединения

Для типоразмеров 25 и 40 - У/Ун-0; У/Zн-11.
Для типоразмеров 63, 100, 160 - У/Ун-0; Д/Ун-11; У/Zн-11.

Технические данные


Типоразмер ТМГ 10(6)/0,4

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Масса, т

25

0,6

0,115

79

49

93

0,275

40

0,9

0,15

83

52

98

0,325

63

1,27

0,21

81

65

102,5

0,405

100

1,97

0,27

81,5

77,5

116,5

0,525

160

2,7

0,4

100

82,5

127,5

0,725

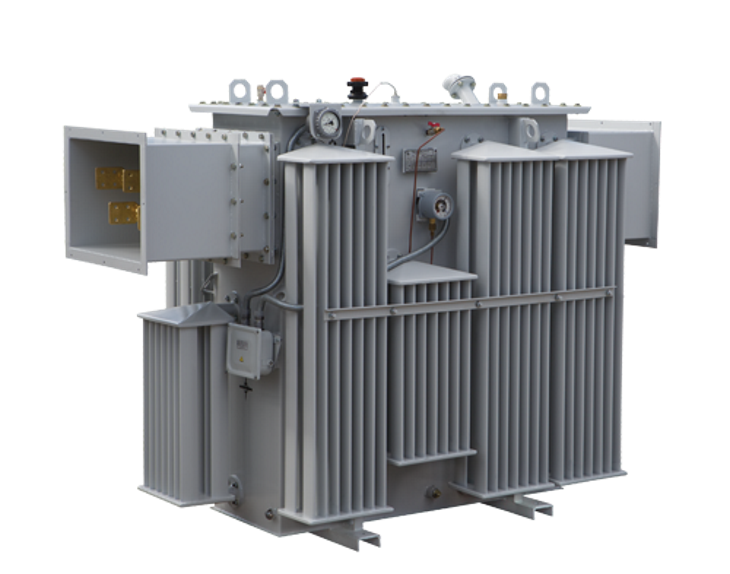

1.6 Серия ТМГФ

Мощность

630-1000 кВА

Назначение

Применяются для открытых электрических установок в  умеренном и умерено-холодном климате (по ГОСТ 15150-69 от -45 до +40  - У1, от -60 до +40 - УХЛ1) и предназначены для снижения высокого напряжения питающей электрические сети до необходимого уровня.

Напряжение в электрических сетях

6000 или 10000 В

Бак трансформатора

Выполнен в форме прямоугольника с радиаторами.
Изготовлен из стали.
Толщина стенок бака от 2,5 до 3,5 мм с ребрами жесткости.

Напряжение короткого замыкания

5,5%.

Ограничения

Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.

Частота

50 Гц

Технические данные


Типоразмер ТМГФ 10(6)/0,4

Схема
соединения

Потери
короткого замыкания, кВт

Потери
холостого хода, кВт

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

630

У/Ун-0

7,6

1,05

245,5

1,055

1,655

66 х 66

2,14

Д/Ун-11

7,8

1000

 У/Ун-0; Д/Ун-11

10,5

1,55

229,5

117,5

1,81

82 х 82

3,5

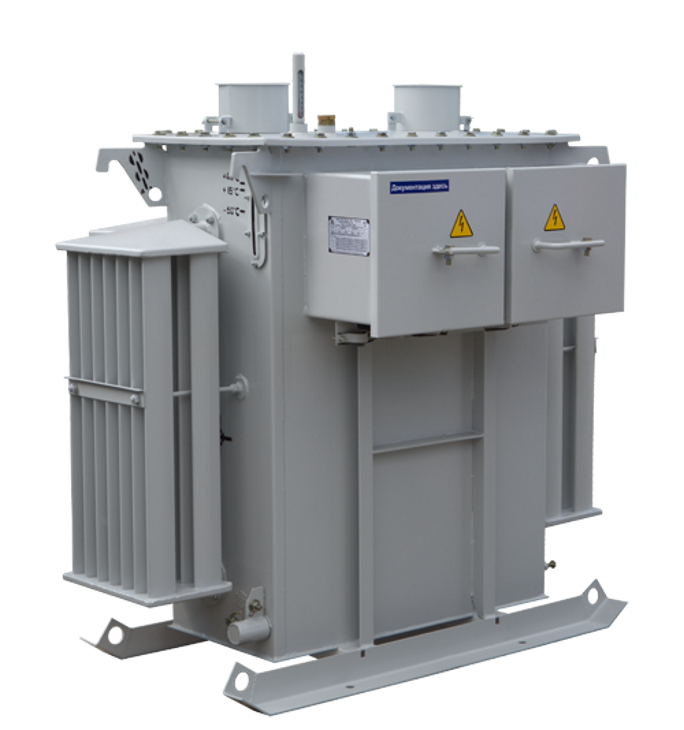

1.7 Серия ТМГПН


Мощность

От 63000 до 630 000 ВА

Назначение

Применяются для открытых электрических установок в  умеренном и умерено-холодном климате (от -45 до +40 - У1, от -60 до +40 - УХЛ1) и используются для снижения высокого напряжения питающей электрические сети до необходимого уровня.

Напряжение в электрических сетях

3000 или 6000 В

Ограничения

Трансформаторы не могут эксплуатироваться  при  тряски, вибраций, ударов, в химически активной среде.
Окружающее среда – невзрывоопасна.
Высота монтажа над уровнем моря не больше 1 км

Количество ступеней регулирования

25

Схема соединения

Ун/Ун-0

Технические данные

Типоразмер ТМГПН 10(6)/0,4

Длин, см

Ширина, см

Высота, см

Габариты для установки, см

Масса, т

63

106,5*

680*

1170*

55 х 55

0,45*

100

 105,0
(106,5*)

100,5
(680*)

111,5
( 123,5*)

55 х 55

0,6
(0,58*)

125

120,0
(109,0*)

97,5
(73*)

125
(131,5*)

55 х 55

0,85
(0,74*)

160

113,0
(110,5*)

105,5
(73*)

138,5
(139*)

55 х 55

0,85
(0,84*)

250

145

96

145

55 х 55

1

300

156

105

145

66 х 66

1,3

400

162

110

165

66 х 66

1,5

630

190

130

170

66 х 66

2,5

 * для трансформаторов со схемой соединения У/Zн-11.


2 Комплектные трансформаторные подстанции

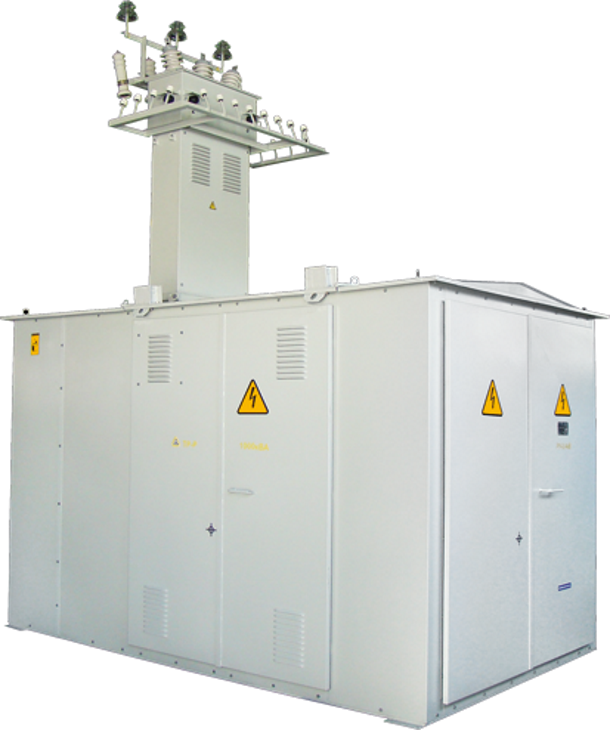

2.1 Киосковый тип

Мощность

25 000-1000 000ВА

Назначение

Применяются для приема электрической энергии трехфазного переменного тока, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею и предназначены для наружной установки с автом. и выключателями и рубильниками на отходящих линиях (от -60 до +40 - УХЛ1).

Виды

Тупиковый и проходной.

Рабочая частота

50 Гц

Напряжение

6000 или 10000 В



Типоразмер

Установочные  габариты, см

Присоединительные габариты , см

Мощность применяемых трансформаторов ТМ или ТМГ

Примечание

КТП 1 (тупиковые)

193х450х117

193х208х117

ТМГ (только)
25…250 кВА



КТП 2 (тупиковые)

202×450×126

202×165×126

25…100 кВА



КТП 3 (тупиковые)

202×450×155

202×210×155

25…250 кВА.



КТП 3 со встроенным коммутационным устройством(тупиковые)

215×450×155

215×210×155

25…160 кВА.

Производятся с коммутационным устройством.

КТП 4 (тупиковые)

253×450×223

253×210×223

25…630 кВА.



КТП 5 (тупиковые)-

324,5×450×223

324,5×210×223

Производятся  с коммутационным устройством в РУВН или с тамбуром с РУНН (по выбору).

КТП 6(тупиковые)-

395,5×450×223

395,5×210×223

Производятся с коммутационным устройством в РУВН и с тамбуром с РУНН.

КТПП 7-го  (проходные)

434,5×450×223

434,5×210×223

Производятся по проходной схеме с тремя встроенными коммутационными аппаратами в РУВН и без тамбура со стороны РУНН.

КТПП 7-го  (проходные) с тамбуром

506×450×223

506×210×223

Производятся по проходной схеме с 3 коммутационными устройствами РУВН и с тамбуром с РУНН.

2КТП 8 (тупиковые, двухтрансформаторные)

770×450×223

770×210×223

Производятся с коммутационными устройствами в РУВН и с общим тамбуром обслуживания с РУНН.

2КТПП 9 (проходные, двухтрансформаторные)

990×450×223

990×210×223

Производятся по проходной схеме с 3 коммутационными устройствами в РУВН на 1 полукомплект и с тамбуром с РУНН.

КТП 1000  (тупиковые)

280×450×210

280×240×210

25…1000 кВА



КТП 1000 (тупиковые) с выключателем ВН

353×450×210

353×240×210

Производятся с выключателем ВН.

КТП 1000  с выключателем и тамбуром

423×450×210

423×240×210

Производятся с выключателем ВН и тамбуром обслуживания по НН.

КТП 1000  (проходные) без тамбура

461,5×450×210

461,5×240×210



КТП 1000  (проходные) с тамбуром

533×450×210

533×240×210

Производятся с тамбуром по стороне НН.

2КТП 1000 кВА (тупиковые)

824×450×210

824×240×210

Производятся с коммутационными устройством в РУВН и с общим тамбуром обслуживания с  РУНН.

2КТПП 1000 кВА (проходные)

1044×450×210

1044×240×210

Производятся по проходной схеме с 3 коммутационными аппаратами в РУВН на 1 полукомплект и с тамбуром с РУНН.

КТП в оболочка утеплена (тупиковые)

617×490×220

617×246×220

-

2КТП оболочка утеплена (проходные)

-

-

Производятся в двухблочном или трехблочном варианте, а также по требованиям заказчика.

Технические характеристики

Типоразмер

Длина, см

Ширина, см

Высота, см

Количество линий (max).

Масса, Т

КТП-2-25…100

116

182

165

4

0,9-1,2

КТП-3-100…250

140

210

210

6

1,61-2,05

КТП-4-400…630-

210

233

210

13

2,3-3,6

КТП–5-400…630

210

304

210

13

2,4-3,7

КТП-6-400…630

210

375

210

13

2,8-4,1

КТПП-7-25…630

210

430-500

210

13

3,3-4,7

2КТПН-8-400…630

210

700-750

210

26

5,8

2КТПП-9-400…630

210

930-980

210

26

7,4

КТП-10-1000

 210

 260-402

 240

13

  4,7

КТПП-10-1000

 210

441-512

  240

13

 5,3

2КТП-10-1000

  210

 804

 240

26

5,5

2КТПП-10-1000

  210

 1024

 240

26

7,8

КТП-11-1000

220

 617

 246

10

6,3

2КТПП-11-1000

 2х230

920

250

24

 10


2.2 Мачтовый тип на 1 стойке СВ-110 (СВ-105)

Мощность

25-250 кВА

Напряжение

10(6)/0,4 кВ,

Рабочая частота

50 Гц

Напряжение в электросетях

6 или 10 кВ

Трансформатор

Серии ТМ или ТМГ мощностью 25-250 кВА

 Учет электроэнергии

есть

Таблица номинальных токов


Типоразмер

ВН

НН

Номинальный ток, А



 КМТП -УХЛ1

Трансфор.

 Плавкой
вставки
предохранителя

 Трансфор.

 Лин.
1

Лин.

 Лин.
3

 Лин.4



25-6

 2,4

 8

36

 31,5

 31,5

  -

-



25-10

 1,4

 5



40-6

3,85

 10

58

31,5

40

-

 -



40-10

 2,3

 8



63-6

 6

 16

91

31,5

40

40

-



63-10

 3,6

 10



100-6

 9,6

 20

144,3

40

40

63

63



100-10

 5,7

 16



160-6

 15,4

 31.5

230,9

63

63

100

100



160-10

9,24

 20



250-6

 24,1

 40

360,8

80

80

160

160



250-10

14,43

 32



  Фидер освещения для улицы может быть прикреплен при необходимости.


2.3 Мачтовый тип на 4-х приставках ПТ-43


Мощность

25-250 кВА

Напряжение

10(6)/0,4 кВ,

Рабочая частота

50 Гц

Напряжение в электросетях

6 или 10 кВ

 Учет электроэнергии

есть



Таблица номинальных токов


Типоразмер

Сторона ВН

Сторона НН

Номинальный ток, А

Трансфор

 Плавкой вставки предохранителя

Трансфор

 Лин.
1

Лин.

 Лин.
3

 Лин.4

25-6

 2,4

 8

36

 31.5

 31.5

  -

-

25-10

 1,4

 5

40-6

3,85

 10

58

31.5

40

-

 -

40-10

 2,3

 8

63-6

 6

 16

91

31.5

40

40

-

63-10

 3,6

 10

100-6

 9,6

 20

144,3

40

40

63

63

100-10

 5,7

 16

160-6

 15,4

 31.5

230,9

63

63

100

100

160-10

9,24

 20

250-6

 24,1

 40

360,8

80

80

160

160

250-10

14,43

 32

  Фидер освещения для улицы может быть прикреплен при необходимости.


2.4 Разъединитель линейный с креплением снаружи созданс целью  вкл. и откл. обесточенных участков цепи с напряжением до 10 000 В, токов холостого хода распределительных трансформаторов, а ещё заземления выключенных участков, которые совмещены заземлителем с помощью  ручного рычажного привода. Данный разделитель включает в свой состав раму, токоведущую систему, контур для заземления и привод.







Правила портала и отказ от ответственности
Информационный специализированный ресурс Трансформаторы.ПРО
Проект B2B-Studio.ru
