Невский трансформаторный завод


ООО «Невский трансформаторный завод» - современное российское предприятие, осуществляющее выпуск трансформаторов напряжения.

Основание Невского трансформаторного завода (НТЗ) произошло в 2006 году. НТЗ является одним из немногих производителей трансформаторов использующих технологию «Unicore» для изготовления сердечников магнитопровода в трансформаторе напряжения.

Невский трансформаторный завод предлагает следующие наименования продукции:

• Измерительный трансформатор напряжения ЗНАМИТ 10(6)-1 УХЛ 2 (предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях);

• Трансформатор силовой масляный ТМГ 10/6(10) - УХЛ 1 (используется для комплектных трансформаторных подстанций (КТП), изготовляемых для нужд народного хозяйства, а также для экспорта как комплектующие изделия);

• Трансформатор силовой сухой ТС 40/6(10) – УХЛ3 (используется во многих отраслях народного хозяйства: предназначен для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливается в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты).

Продукция НТЗ обладает следующими преимуществами:

• Высокое качество изделий;

• Надежность и повышенная прочность;

• Долгий срок эксплуатации;

• Неприхотливость в обслуживании;

• Простота ремонтных работ.

На НТЗ установлено исследовательское и испытательное лабораторное электротехническое оборудование, позволяющее проводить полный выходной контроль каждого трансформатора напряжения.

Трансформаторы напряжения


Масляные

Трансформатор силовой масляный

Трансформатор силовой сухой

Сухие


КТП


Трансформаторы тока


Измерительные

Измерительный трансформатор напряжения
ЗНАМИТ 10(6)-1 УХЛ 2

Дроссели


Реакторы


Магнитопроводы


Специальные (другие)

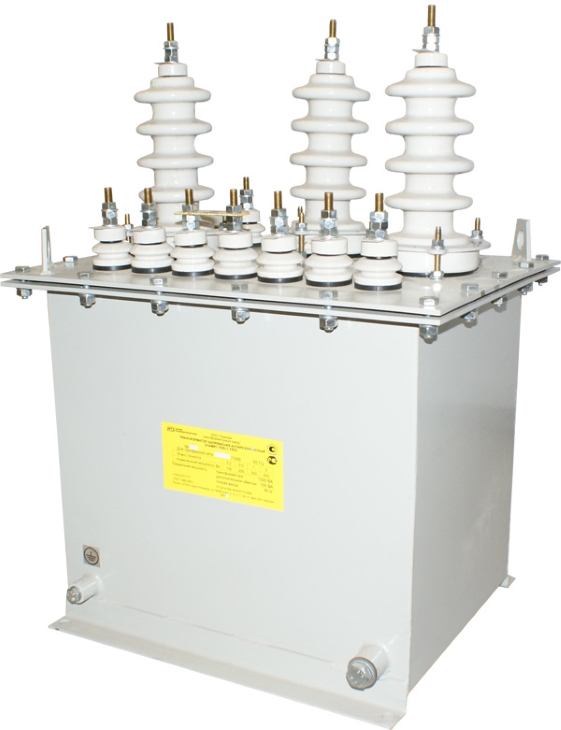

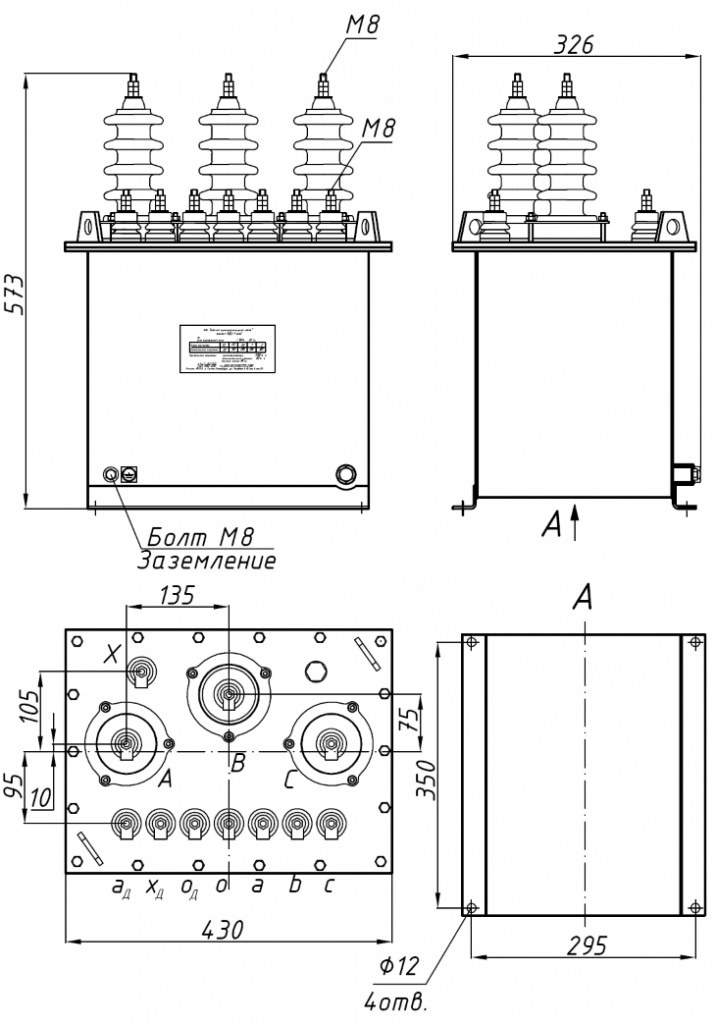

  1. Измерительный трансформатор напряжения
    ЗНАМИТ 10(6)-1 УХЛ 2



Трансформатор напряжения антирезонансный типа ЗНАМИТ является масштабным преобразователем. Предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях.

Номинальное напряжение обмоток, первичное: 6-10 кВт
Номинальное напряжение обмоток, первичное (U1ном): 0,1 кВт
Номинальное напряжение обмоток, дополнительной вторичной: 0,1/3 кВт

Условия эксплуатации:

Трансформатор использоваться в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Устанавливается в ячейки КРУ(Н) и в закрытых РУ промышленных предприятий.

Изготавливается в климатическом исполнении «УХЛ» (для умеренно холодного климата) и категории размещения «2» (для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха) по ГОСТ 15150-69.

Технические характеристики

Наименование

Значение

Номинальное напряжение обмоток, кВ:



первичное (U1ном)

6

10

основной вторичной

0,1


дополнительной вторичной

0,1/3


Номинальная мощность обмоток, ВА:



основной вторичной (Sном) при симметричной нагрузке в классе точности:

0,2

100

-

0,5

200

200

1,0

300

3.0

600

дополнительной вторичной

30

Предельная мощность вне класса точности, ВА:

трансформатора

1000

основной вторичной обмотки

900

дополнительной вторичной обмотки

100

Коэффициент мощности нагрузки cosφ2

0,8

Условия применения трансформатора

величина питающего напряжения

80÷120%Uном

частота переменного тока, Гц

50±0,5

мощность нагрузки при cosφ2=0,8

от 0,2Sном до Sном

температура окружающей среды

-60°С ÷ +55°С

высота над уровнем моря

До 1000м

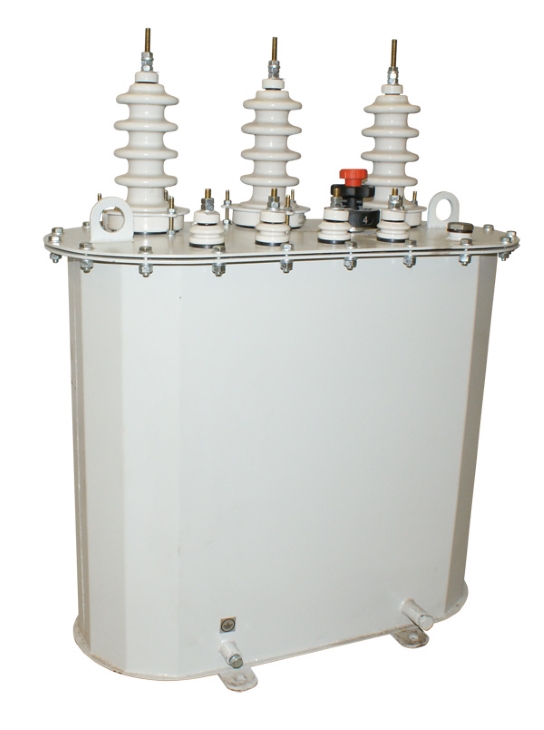

  1. Трансформатор силовой масляный


Стационарный силовой масляный трехфазный двухобмоточный трансформатор общего назначения, мощностью от 10 кВА на напряжение до 10 кВ, с плоской магнитной системой, с переключением ответвлений без возбуждения (ПБВ), предназначены для комплектных трансформаторных подстанций (КТП), изготовляемые для нужд народного хозяйства, а также для экспорта, как комплектующие изделия.

Трансформатор не предназначен для работы в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.

Трансформатор изготавливается в климатическом исполнении УХЛ и категории размещения 1 по ГОСТ 15150-69.

Трансформатор предназначен для работы на высоте до 1000м над уровнем моря и температуре окружающей среды в пределах от (-45) до (+40) оС.

Трансформатор не предназначен для работы в условиях тряски, ударов, вибрации, в химически агрессивной среде.

Номинальная частота питающей сети должна быть 50 ГЦ по ГОСТ 13109-97

Тип трансформатора

Номинальное напряжение, кВ

Схема и группа соединения обмоток

Вид, диапазон и количество ступеней регулирования напряжения на стороне ВН

ВН

НН

ТМГ-10

6,0;

10,0

0,4

У/Ун-0;

Д/Ун-11

ПБВ ± (2 х 2,5 %)

Технические характеристики

Номинальная

мощность, кВА

Потери, Вт

Напряжение

короткого замыкания,

%

Ток холостого

хода, %

Масса, кг

холостого хода

короткого замыкания

10

56

245


4

140

Габариты и установочные размеры

Мощность трансформтора, кВА

Размеры, мм

B

H

L

d

e

f

h

10

315

710

625

250

290

175

80

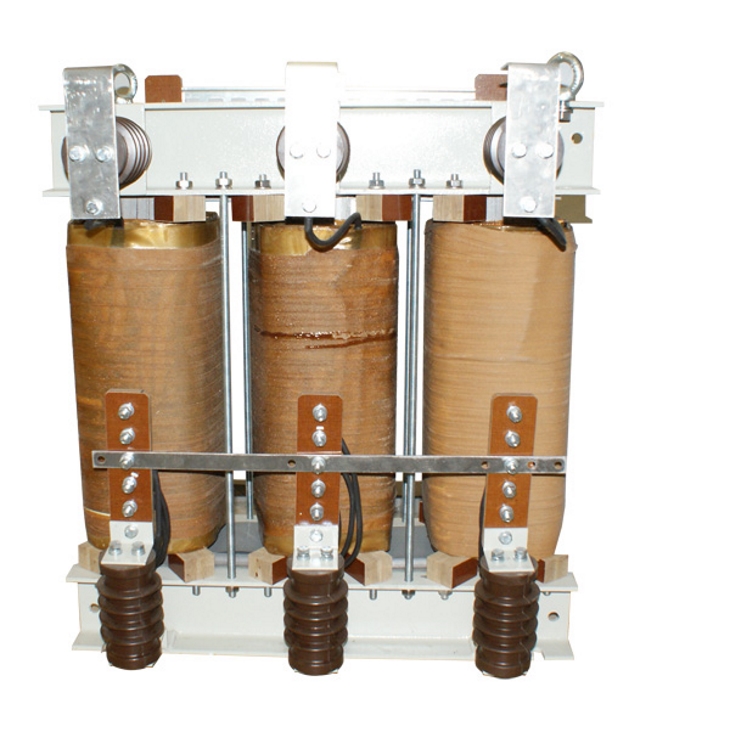

  1. Трансформатор силовой сухой



Стационарный силовой сухой трехфазный двухобмоточный трансформатор общего назначения, мощностью 40 кВА на напряжением до 10 кВ, с плоской магнитной системой, с переключением ответвлений безвозбуждения ( ПБВ).

Используется во многих отраслях народного хозяйства: предназначен для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливается в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Трансформатор не предназначен для работы в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.

Трансформатор изготавливается в климатическом исполнении УХЛ и категории размещения 3 по ГОСТ15150-69.

Трансформатор предназначен для работы на высоте до 1000 м над уровнем моря и температуреокружающей среды в пределах от (-45) до (+40) оС.

Тип трансформатора

Номинальное напряжение, кВ

Схема и группа соединения обмоток

Вид, диапазон и количество ступеней регулирования напряжения на стороне ВН

ВН

НН

ТС 40

6,0;

10,0

0,4

У/Ун-0;

Д/Ун-11

ПБВ ± (2 х 2,5 %)

Технические характеристики

Номинальная

мощность, кВА

Потери, Вт

Напряжение

короткого замыкания,

%

Ток холостого

хода, %

холостого хода

короткого замыкания

40

185

600

3

2

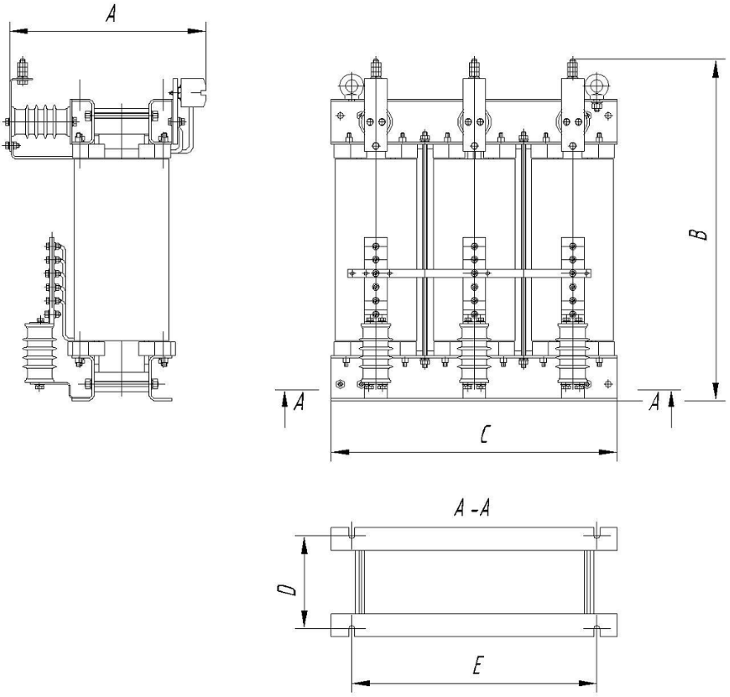

Габаритные и установочные размеры

Мощность трансформатора, кВА

Размеры, мм

Масса, кг

A

B

C

D

E

270

40

430

710

630

200

540
