Становление предприятия начиналось в 1923 году.
С января 1991 года Раменский филиал отделился от Московского электрозавода им. В.В. Куйбышева, а 14 октября 1992 года постановлением главы Администрации Раменского района был зарегистрирован как акционерное общество «Раменский электротехнический завод Энергия».
Начало самостоятельности пришлось на самые трудные годы реформ, инфляции, экономической и финансовой неразберихи. Несмотря на трудности, была начата разработка нового надежного в эксплуатации трансформатора НАМИ-35, освоено производство всего диапазона распределительных трехфазных трансформаторов ТМ-40, ТМ-63, ТМ-100, ТМ-160, новых однофазных трансформаторов ОМ-1/25, ОМ-4, реакторов РУОМ-190, РУОМ-300, РУОМ-480, РУОМ-840, РУОМ-1520, фильтров ФМЗО-200, ФМЗО-310, ФМЗО-500, ФМЗО-875.
В начале 2000-ых годов руководством общества было принято решение осуществить прорыв сразу по четырем направлениям: производство реакторов, преобразователей, высокочастотных заградителей и измерительных трансформаторов высокого напряжения.
С самого начала ставилась цель не просто освоить в производстве изделия, не уступающие по основным характеристикам продукции других производителей, но и выйти на рынок с новой, инновационной наукоемкой продукцией, в основе которой лежат оригинальные конструкторские идеи и технологические разработки.
Немало интересных конструкторских решений было реализовано при производстве автоматических регулируемых масляных дугогасящих реакторов РУОМ с системой управления САМУР (САНК), высокочастотных заградителей с новыми элементами настройки типа ЭНЗ, высоковольтных выпрямителей для питания электрофильтров газоочистки (преобразовательные агрегаты) серии ОПМД с микропроцессорным регуляторомМЭФИС-03.
Однако основной упор был сделан на освоение в производстве новых измерительных трансформаторов напряжения и тока, в том числе антирезонансных. Были созданы антирезонансные трансформаторы напряжения индуктивного типа серии НАМИ на 110, 220, 330 и 500 кВ, трансформаторы напряжения емкостного типа серии НДКМ на 110, 220, 330, 500 и 750 кВ, трансформаторы тока серии ТГМ и ТБМО на 110 и 220 кВ.
В 2006 году был изготовлен первый герметичный трансформатор тока на 35 кВ, который отличается особой надежностью и долговечностью. Сегодня налажено производство всей линейки измерительных трансформаторов в герметичном исполнении.
Наша продукция выигрывает по сравнению с зарубежной соотношением низкой цены и высокого качества и сегодня востребована на рынке. Для конкурентоспособности изделий постоянно проводится техническое перевооружение производства: установлены новые аппараты плазменной резки, покраски в среде электростатического поля, немецкая автоматическая дробеструйная камера, современные линии продольного и поперечного раскроя стали, токарный автомат с ЧПУ, новые испытательные станции и др. оборудование.
С 2000 года в обществе действует система менеджмента качества по международному стандарту ИСО 9001:2000, ИСО 9001:2008. ОАО «РЭТЗ Энергия» имеет лицензии Ростехнадзора на право конструирования и изготовления оборудования для атомных станций, является членом СРО НП «Объединение энергостроителей».
Вся продукция ОАО «РЭТЗ Энергия» сертифицирована и аттестована ОАО «ФСК ЕЭС».
Раменский электротехнический завод |
Трансформаторы тока ТГМ |
ТГМ – 35 УХЛ1 |
ТГМ – 110 УХЛ1 |
||
ТГМ – 220 УХЛ1 |
||
Трансформаторы тока ТБМО |
ТБМО - 110 |
|
ТБМО - 220 |
||
Антирезонансные трансформаторы напряжения серии НАМИ
|
НАМИ - 10-95 |
|
НАМИ - 35 |
||
НАМИ - 35 Герметичный |
||
НАМИ - 110 |
||
НАМИ – 220 |
||
НАМИ - 330 |
||
НАМИ - 500 |
||

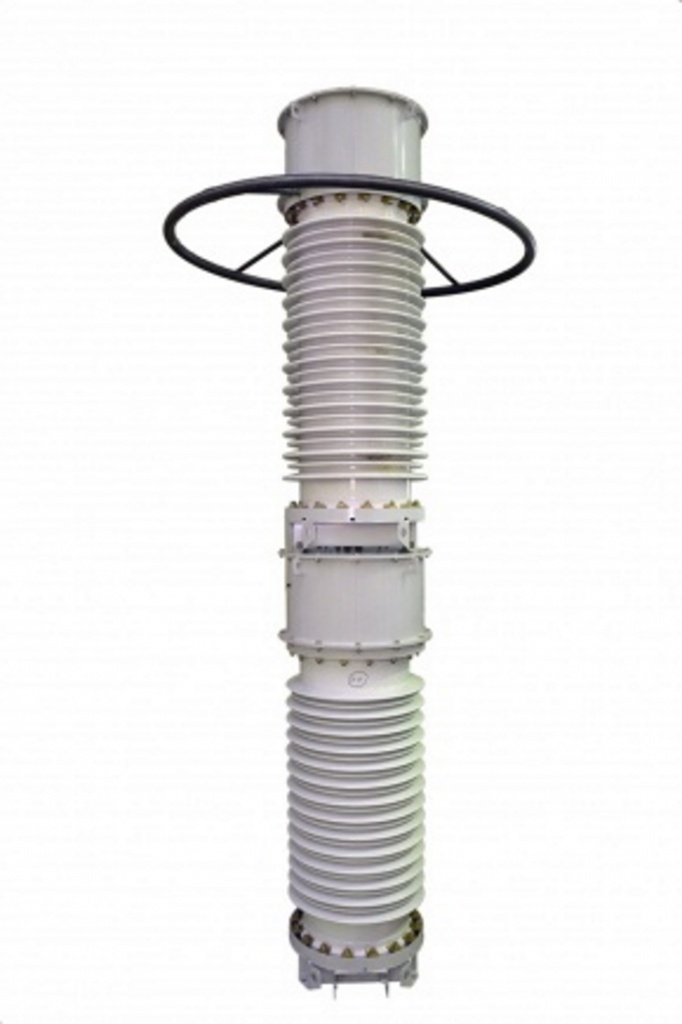

Емкостные трансформаторы напряжения серии НДКМ |
НДКМ - 110 УХЛ1 |
|
НДКМ - 220 УХЛ1 |
||
НДКМ - 330 УХЛ1 |
||
НДКМ - 500 УХЛ1 |
||
Трансформаторы напряжения НОМ, ОМ, НОС, ВОС и НТС |
НОС |
|
ВОС |
||
ОМ |
||
НОМ |
||
НТС |
||
Заземляемые масляные герметичные трансформаторы напряжения |
ЗНГМ-27,5 УХЛ1, ЗНГМ-35 УХЛ1
|
Трансформаторы напряжения |
|
Масляные |
Трансформаторы тока серии ТМБО Емкостные трансформаторы напряжения серии НДКМ Заземляемые масляные герметичные трансформаторы напряжения ЗНГМ-27,5 УХЛ1, ЗНГМ-35 УХЛ1 |
Сухие |
Трансформаторы тока серии ТГМ Трансформаторы напряжения НОМ, ОМ, НОС, ВОС и НТС |
КТП |
|
Трансформаторы тока |
|
Измерительные |
|

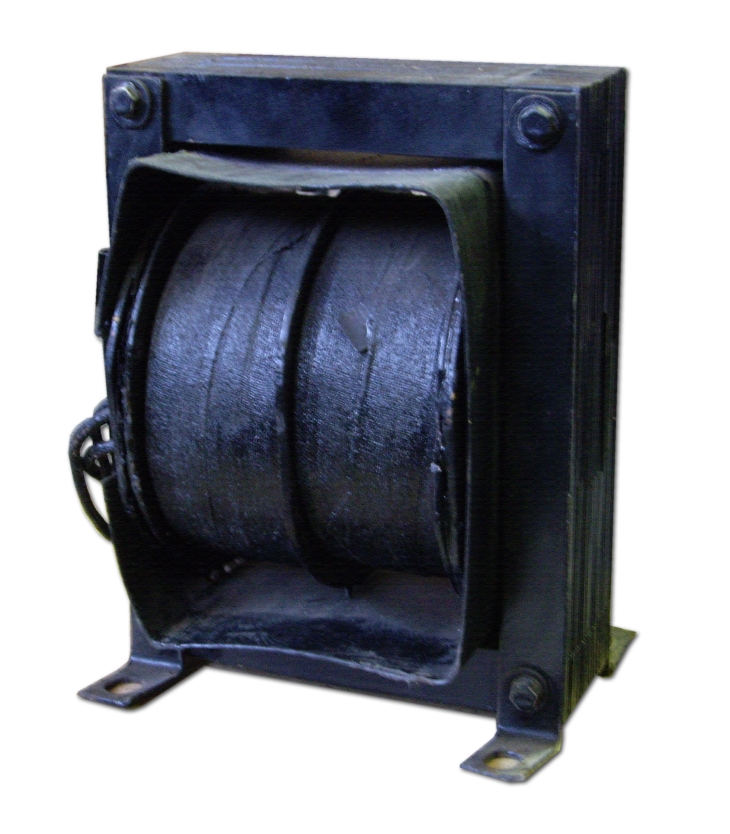

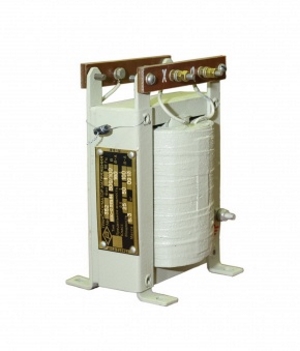

Дроссели |
|
Реакторы |
|
Магнитопроводы |
|
Специальные (другие) |
Антирезонансные трансформаторы напряжения серии НАМИ |

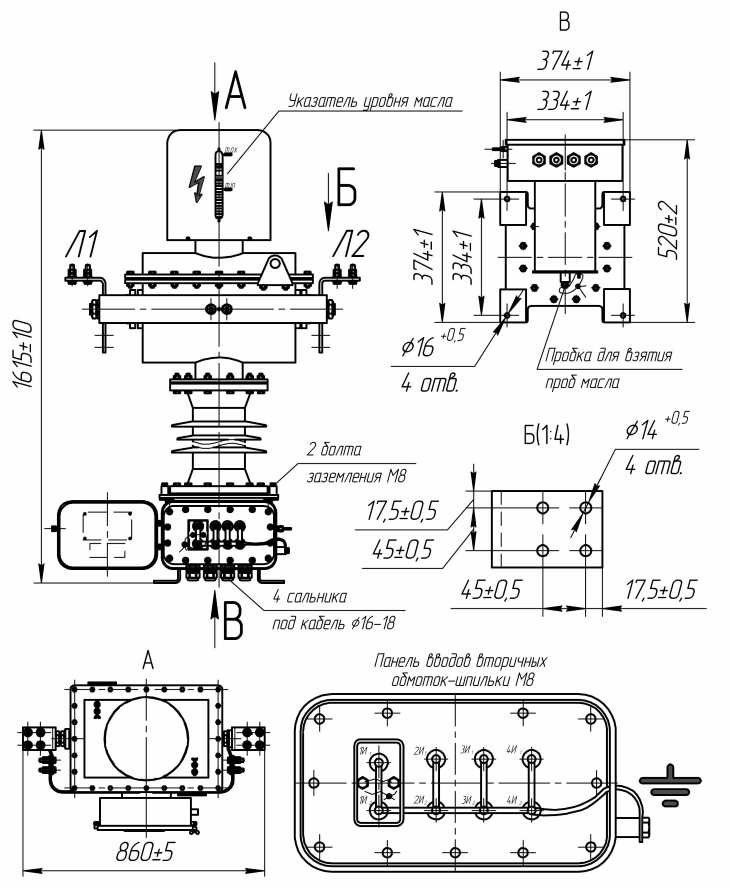

ТУ 3414-023-11703970-08
Герметичные масляные трансформаторы тока типа ТГМ-35 УХЛ1 являются масштабными измерительными преобразователями для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частоты 50 ил и 60 Гц с изолированной нейтралью. Трансформаторы сертифицированы.
Номинальный коэффициент трансформации А / А |
Номинальные первичные ампервитки AW |
Ток термической и электродинамической стойкости , кА |
Номинальная нагрузка защитных обмоток в классах точности ВД cosφ2=0,8 |
Предельная кратность обмоток для защиты не менее |
|||
IT |
IД |
5 Р |
10Р |
5 Р |
10Р |
||
15/1; 5* 30/1; 5* 50/1; 5* |
750 |
2,5 |
6,5 |
20 |
20 |
17 |
19 |
4 |
10 |
||||||
6 |
15 |
||||||
75/1; 5 |
900 |
9 |
23 |
||||
150/1; 5 |
18 |
45 |
|||||
100/1; 5 200/1; 5 300/1;5 400/1; 5 |
1200 |
12 |
30 |
30 |
30 |
18 |
20 |
24 |
60 |
||||||
36 |
90 |
||||||
50 |
125 |
||||||
500-1000/1; 5 |
1000 |
50* |
125 |
20 |
20 |
17 |
19 |
600-1200/1; 5 |
1200 |
50* |
125 |
30 |
30 |
18 |
20 |
750-1500/1; 5 |
1500 |
50* |
125 |
||||
1000-2000/1; 5 |
2000 |
50* |
125 |
30 |
30 |
20 |
22 |
*) Трехсекундная термическая стойкость
**)По требованию заказчика допускается изготовление трансформаторов с другими техническими характеристиками
Параметры устройства
Номинальное напряжение сети, кВ |
35 |
Наибольшее рабочее напряжение сети, кВ |
40,5 |
Допустимая величина механической нагрузки на вводы от тяжения проводов, не менее, н |
500 |
Герметичность конструкции |
Герметичный |
Масса трансформатора, кг |
125 |
Масса масла, кг |
45 |
Габариты трансформатора, м |
1,6x0,8x0,5 |
Рабочее значение температур окружающего воздуха, °С |
-60...+40 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Высота установки над уровнем моря, до, м |
1000 |
Сейсмостойкость, балл по шкале MSK, не менее |
9 |
Одноминутное испытательное напряжение промышленной частоты 50Гц в сухом состоянии и под дождем, кВ |
95 80 |
Испытательное напряжение полного грозового импульса, кВ |
190 |
Вид внутренней изоляции |
Бумажно-масляная |
Тип внешней изоляции |
Полимер |
Удельная длина пути утечки внешней изоляции, не менее, см/кВ |
3,1 |
Уровень частичных разрядов, пКл, не более |
10 |
Гарантийный срок эксплуатации, месяцев |
36 |
Срок службы, лет, не менее |
30 |
Комплект поставки |
1. Трансформатор 2.Руководство по эксплуатации и паспорт-1 экз. |
Условия транспортирования по ГОСТ 23216 |
С; 8 |
Условия хранения по ГОСТ 15150/срок хранения (лет) |
7/1 |
Номинальный первичный ток, А |
Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности. ВА |
|||||||
Измерительная I для АИИС КУЭ |
Измерительная II |
|||||||
Cosφ2=1,0 |
cosφ2=0,8 (активно-индуктивный) |
|||||||
0,1 |
0,2S |
0,5S |
0,1 |
0,2S |
0,5S |
0,2 |
0,5 |
|
15; 30; 50 |
2,0 |
2,0 |
2,0 |
0,5-5 |
10-20 |
20 |
20 |
20 |
75; 150 |
||||||||
100; 200;300; 400 |
||||||||
500-1000 |
||||||||
600-1200 |
||||||||
750-1500 |
||||||||
1000-2000 |

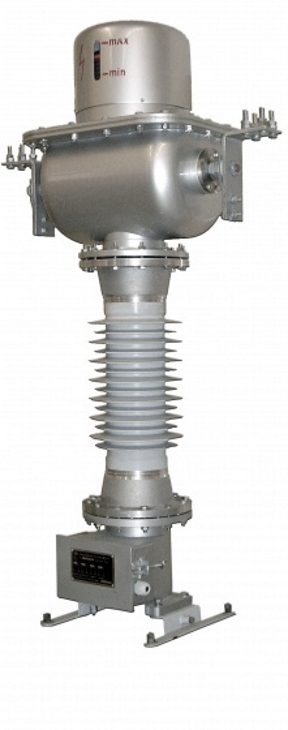

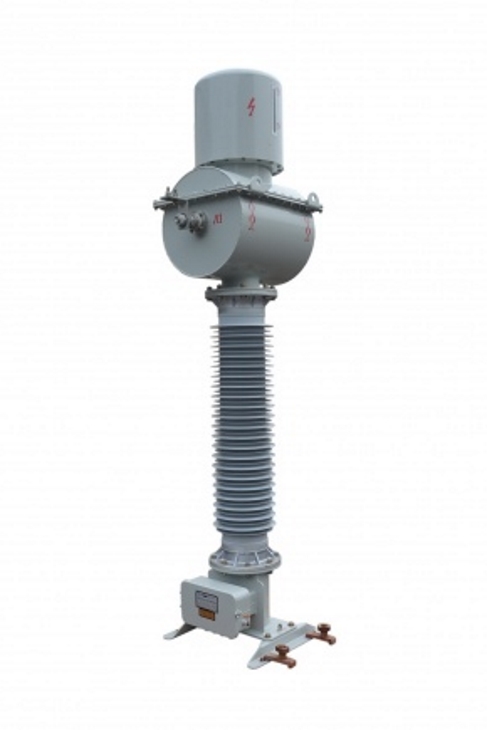

ТУ 3414-023-11703970-08
Герметичные масляные трансформаторы тока типа ТГМ-110УХЛ 1 являются масштабными измерительными преобразователями для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частоты 50 или 60 Гц с изолированной нейтралью. Трансформаторы сертифицированы.
Номинальный коэффициент трансформации А/А
|
Номинальные первичные ампервитки AW |
Ток термической и электродинамической стойкости кА |
Номинальная нагрузка защитных обмоток в классах точности ВА cosφ2>=0,8 |
Предельная кратность обмоток для защиты не менее |
|||
IТ |
IД |
5Р |
10Р |
5Р |
10Р |
||
75/1; 5 |
900 |
9 |
23 |
20 |
20 |
17 |
19 |
150/1; 5 |
18 |
45 |
|||||
100/1; 5 200/1 ;5 300/1; 5 400/1; 5 |
1200 |
12 |
30 |
30 |
30 |
18 |
20 |
24 |
60 |
||||||
36 |
90 |
||||||
50 |
125 |
||||||
500-1000/1; 5 |
1000 |
50* |
125 |
20 |
20 |
17 |
19 |
600-1200/1; 5 |
1200 |
50* |
125 |
30 |
30 |
18 |
20 |
750-1500/1; 5 |
1500 |
50* |
125 |
||||
1000-2000/1; 5 |
2000 |
50* |
125 |
30 |
30 |
20 |
22 |
*) Трехсекундная термическая стойкость
**)По требованию заказчика допускается изготовление трансформаторов с другими техническими характеристиками
Параметры устройства
Номинальное напряжение сети, кВ |
110 |
Наибольшее рабочее напряжение сети, кВ |
126 |
Допустимая величина механической нагрузки на вводы от тяжения проводов, не менее, н |
1000 |
Масса трансформатора, кг |
390 |
Масса масла, кг |
140 |
Габариты трансформатора, м |
2,6x1,0x0,6 |
Рабочее значение температур окружающего воздуха, °С |
-60...+40 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Высота установки над уровнем моря, до, м |
1000 |
Сейсмостойкость, по шкале MSK, не менее, балл |
9 |
Одноминутное испытательное напряжение промышленной частоты 50Гц в сухом состоянии и под дождем, кВ |
200 |
Испытательное напряжение полного грозового импульса, кВ |
450 |
Вид внутренней изоляции |
Бумажно-масляная |
Тип внешней изоляции |
Полимер |
Удельная длина пути утечки внешней изоляции, не менее, см/кВ |
3,1 |
Уровень частичных разрядов, пКл, не более |
10 |
Гарантийный срок эксплуатации, месяцев |
36 |
Срок службы, не менее, лет |
30 |
Комплект поставки |
1.Трансформатор 2.Руководство по эксплуатации и паспорт -1 экз |
Условия транспортирования по ГОСТ 2321 б |
С; 8 |
Условия хранения по ГОСТ 15150/срок хранения (лет) |
7/1 |
Номинальный первичный ток, А |
Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности. ВА |
|||||||
Измерительная I для АИИС КУЭ |
Измерительная II |
|||||||
Cosφ2=1,0 |
cosφ2=0,8 (активно-индуктивный) |
|||||||
0,1 |
0,2S |
0,5S |
0,1 |
0,2S |
0,5S |
0,2 |
0,5 |
|
75; 150 |
2,0 |
2,0 |
2,0 |
0,5-5 |
10-20 |
20 |
20 |
20 |
100; 200;300; 400 |
||||||||
500-1000 |
||||||||
600-1200 |
||||||||
750-1500 |
||||||||
1000-2000 |
ТУ 3414-024-11703970-03

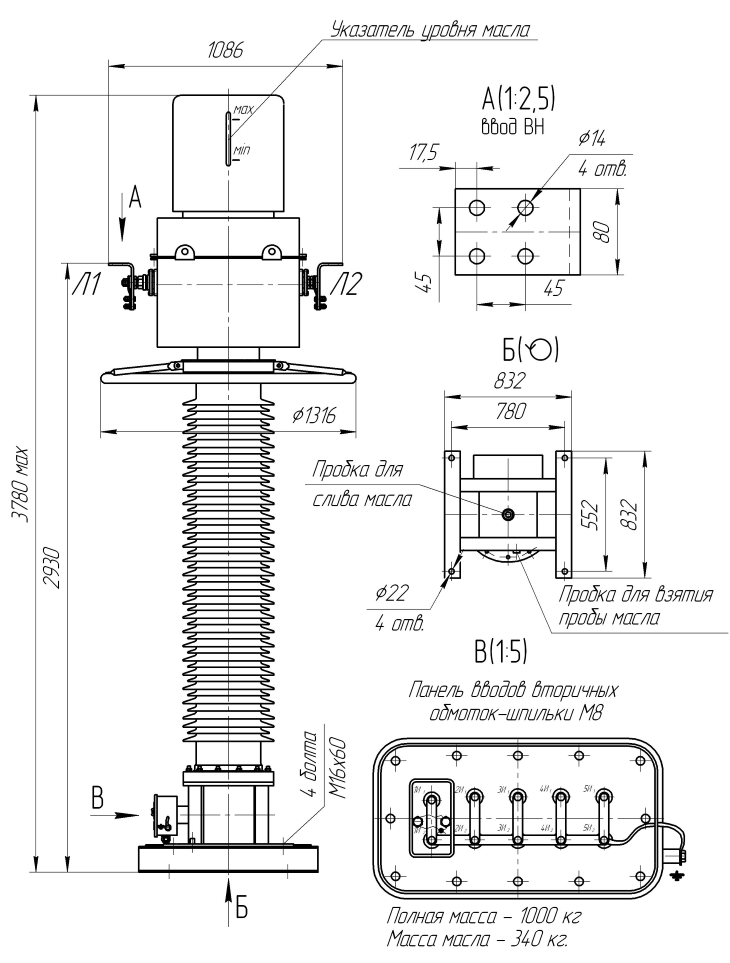

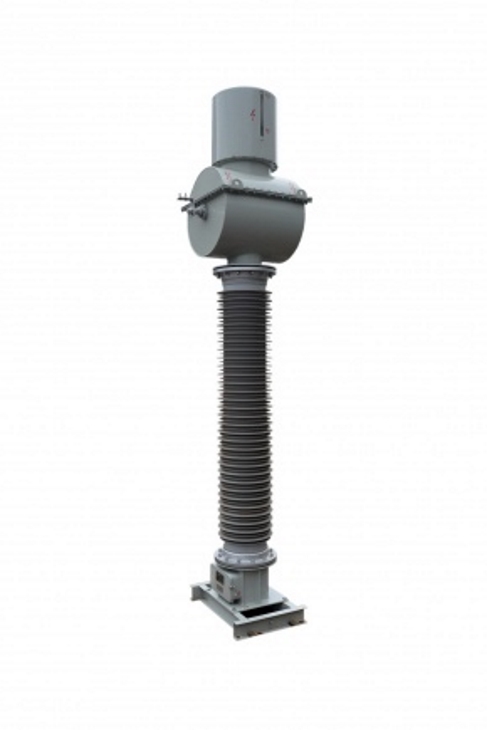

Герметичные масляные трансформаторы тока типа ТГМ-220 УХЛ 1 являются масштабными измерительными преобразователями для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частоты 50 или 60 Гц с изолированной нейтралью. Трансформаторы сертифицированы.
Номинальный коэффициент трансформации А / А |
Номинальные первичные ампервитки AW |
Ток термической и электродинамической стойкости кА |
Номинальная нагрузка защитных обмоток в классах точности ВА cosφ;=0,8 |
Предельная кратность обмоток для защиты не менее |
|||
It |
| д |
5 Р |
10 Р |
5 Р |
10P |
||
100/1; 5 |
1200 |
12 |
30 |
30 |
30 |
18 |
20 |
200/1; 5 |
24 |
60 |
|||||
300/1; 5 |
36 |
90 |
|||||
400/1; 5 |
50 |
125 |
|||||
800/1; 5 |
1600 |
50* |
125 |
||||
500-1000/1; 5 |
1000 |
50* |
125 |
20 |
20 |
17 |
19 |
600-1200/1; 5 |
1200 |
50* |
125 |
30 |
30 |
18 |
20 |
750-1500/1; 5 |
1500 |
50* |
125 |
||||
1000-2000/1; 5 |
2000 |
50* |
125 |
30 |
30 |
20 |
22 |
*) Трехсекундная термическая стойкость
**)По требованию заказчика допускается изготовление трансформаторов с другими техническими характеристиками
Параметры устройства
Номинальное напряжение сети, кВ |
220 |
Наибольшее рабочее напряжение сети, кВ |
252 |
Допустимая величина механической нагрузки на вводы от натяжения проводов, не менее, н |
1000 |
Герметичность конструкции |
Герметичный |
Масса трансформатора, кг |
1000 |
Масса масла, кг |
340 |
Габариты трансформатора, высота/диаметр, м |
3,8/1,3 |
Рабочее значение температур окружающего воздуха, °С |
-60...+40 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Высота установки над уровнем моря, м, до |
1000 |
Сейсмостойкость, по шкале MSK, не менее, балл |
9 |
Одноминутное испытательное напряжение промышленной частоты 50Гц в сухом состоянии и под дождем, кВ |
395 |
Испытательное напряжение полного грозового импульса, кВ |
900 |
Вид внутренней изоляции |
Бумажно-масляная |
Тип внешней изоляции |
Полимер/фарфор |
Удельная длина пути утечки внешней изоляции, не менее, см/кВ |
2,25 |
Уровень частичных разрядов, не более, пКл |
10 |
Гарантийный срок эксплуатации, месяцев |
36 |
Срок службы, не менее, лет |
30 |
Комплект поставки |
1. Трансформатор 2.Руководство по эксплуатации и паспорт -1 экз. |
Условия транспортирования по ГОСТ 23216 |
С; 8 |
Условия хранения по ГОСТ 15150/срок хранения (лет) |
7/1 |
Номинальный первичный ток, А |
Номинальная нагрузка вторичных обмоток для измерения и учета в классах точности, ВА |
|||||||
Измерительная I для АИИС КУЭ |
Измерительная II |
|||||||
cosφ2=1,0 |
cosφ2=0,8 (активно-индуктивный) |
|||||||
0,1 |
0,2S |
0,5S |
0,1 |
0,2S |
0,5S |
0,2 |
0,5 |
|
100; 200;300; 400 |
2,0 |
2,0 |
2,0 |
0,5-5 |
10-20 |
20 |
20 |
20 |
800 |
||||||||
500-1000 |
||||||||
600-1200 |
||||||||
750-1500 |
||||||||
1000-2000 |

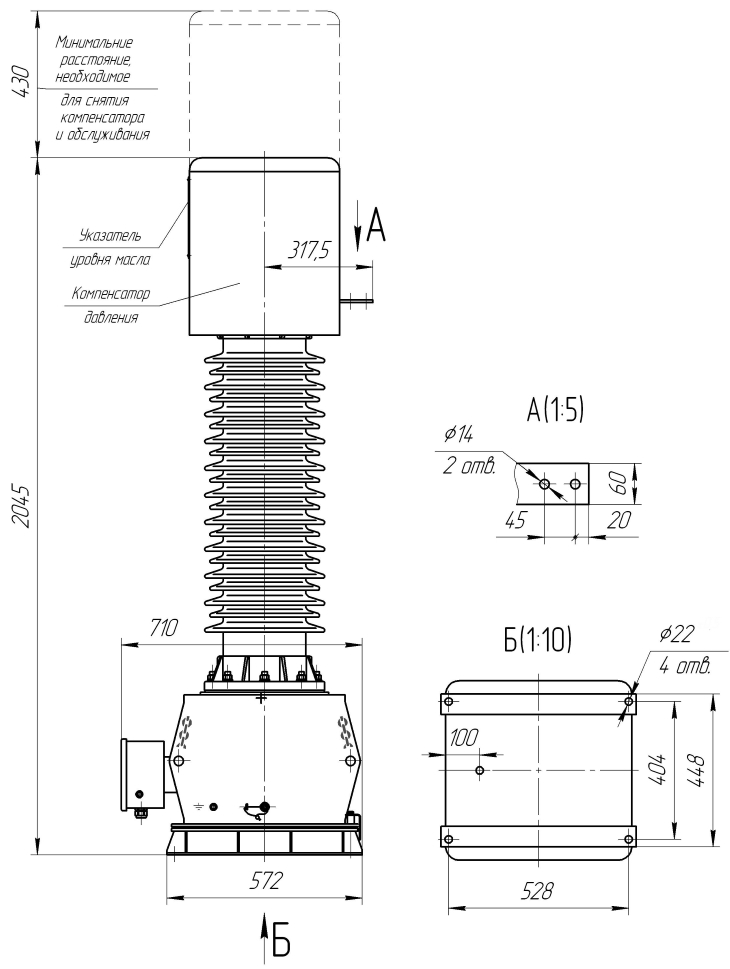

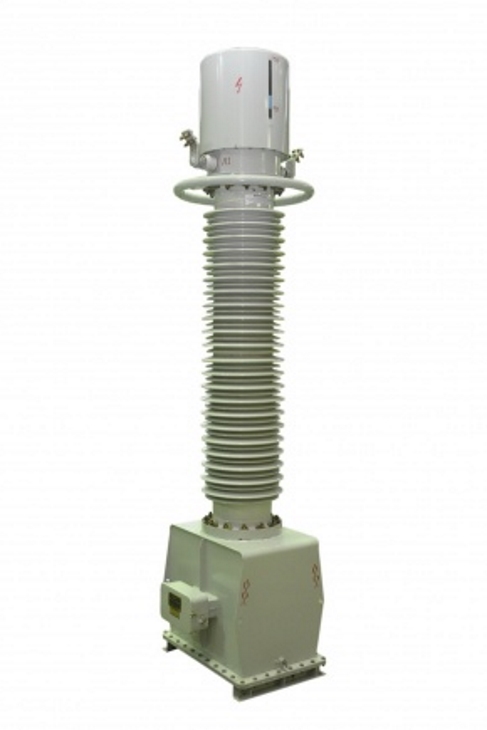

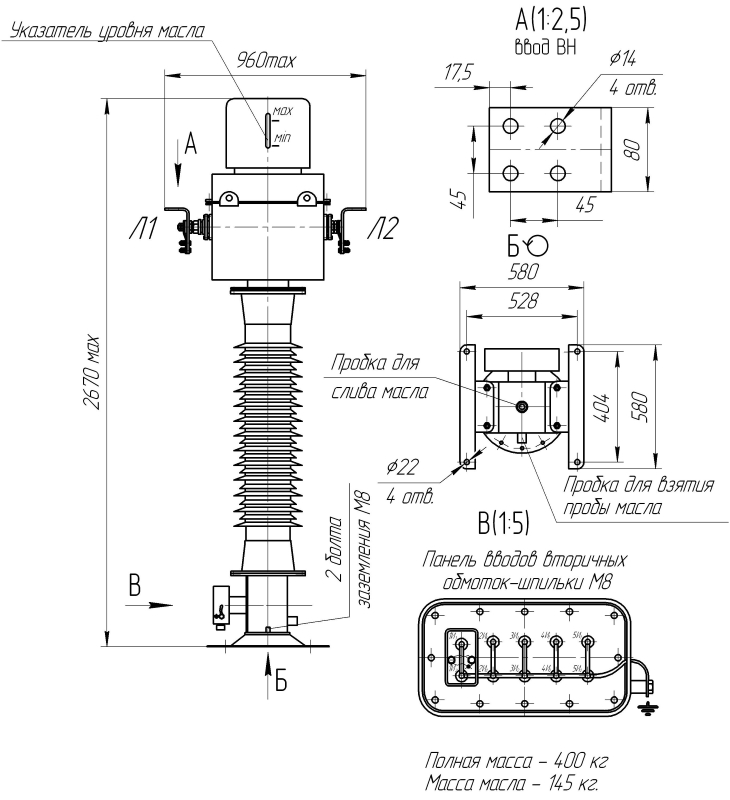

2.1) ТБМО - 110
ТУ 3414-024-11703970-03
Герметичные масляные трансформаторы ТБМО разработаны специально для АИИС КУЭ и отличаются от всех отечественных и зарубежных аналогов сочетанием высокой термической и динамической стойкости при относительно малых номинальных токах обмотки для коммерческого учета класса 0,2S, а также сниженной массой.
Трансформаторы являются масштабными преобразователями тока и предназначены для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частоты 50Гц с глухо заземленной нейтралью.
Трансформатор сертифицирован. Трансформатор предназначен для работы на открытом воз¬духе в районах с умеренным и холодным климатом. Трансформатор имеет одноступенчатую конструкцию. Он состоит из активной части, помещенной в металлический корпус с трансформаторным маслом марки ГК либо NYNAS Nytro 11GX.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное напряжение сети, кВ |
110 |
Наибольшее рабочее напряжение сети, кВ |
126 |
Допустимая величина механической нагрузки на вводы от тяжения проводов, Н, не менее |
1000 |
Масса трансформатора, кг |
400 |
Масса масла, кг |
95 |
Верхнее рабочее значение температуры окружающего воздуха, °С |
+40 |
Нижнее рабочее значение температуры окружающего воздуха, °С |
-60 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Высота установки над уровнем моря, м |
1000 |
Сейсмостойкость по шкале MSK, не менее, балл |
9 |
Кратковременное (одноминутное) испытательное напряжение промышленной частоты 50 Гц в сухом состоянии и под дождем, кВ |
200 |
Испытательное напряжение полного грозового импульса, кВ |
450 |
Вид внутренней изоляции |
Маслобарьерная |
Тип внешней изоляции |
Фарфор |
Удельная длина пути утечки внешней изоляции по ГОСТ 9920, не менее, см/кВ |
2,0; 25 |
Уровень частичных разрядов, пКл |
<10 |
Гарантийный срок эксплуатации, месяцев |
36 |
Срок службы, не менее, лет |
30 |
Комплект поставки |
1.Трансформатор 2. Руководство по экс. (2 шт.) и паспорт |
Условия транспортирования по ГОСТ 23216 |
С |
Условия хранения по ГОСТ 15150/срок хранения (лет) |
8/1 |

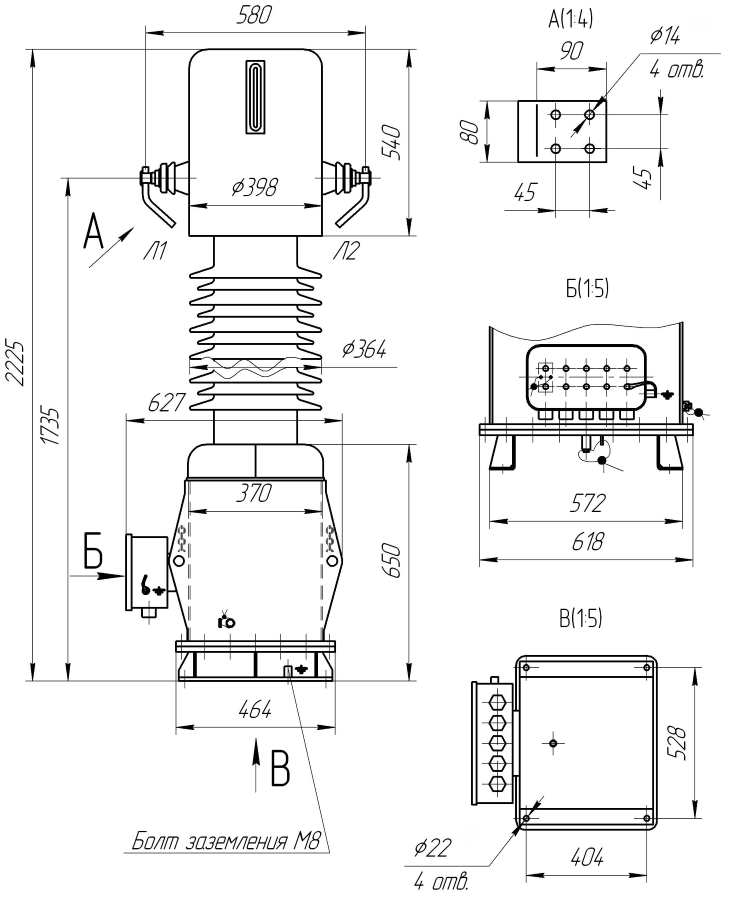

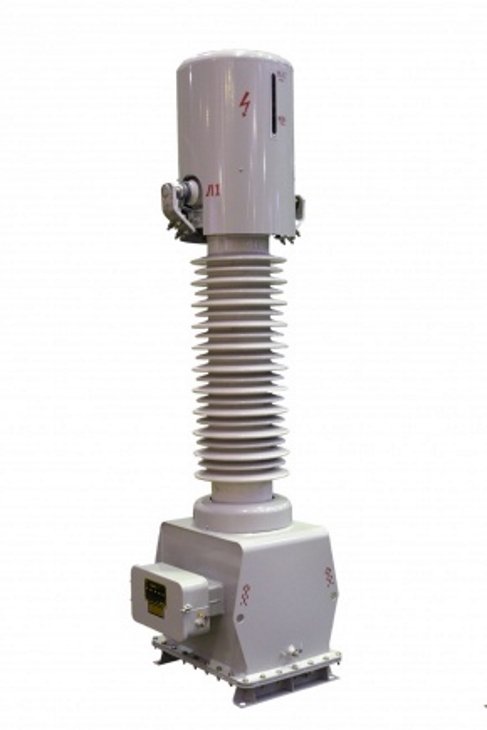

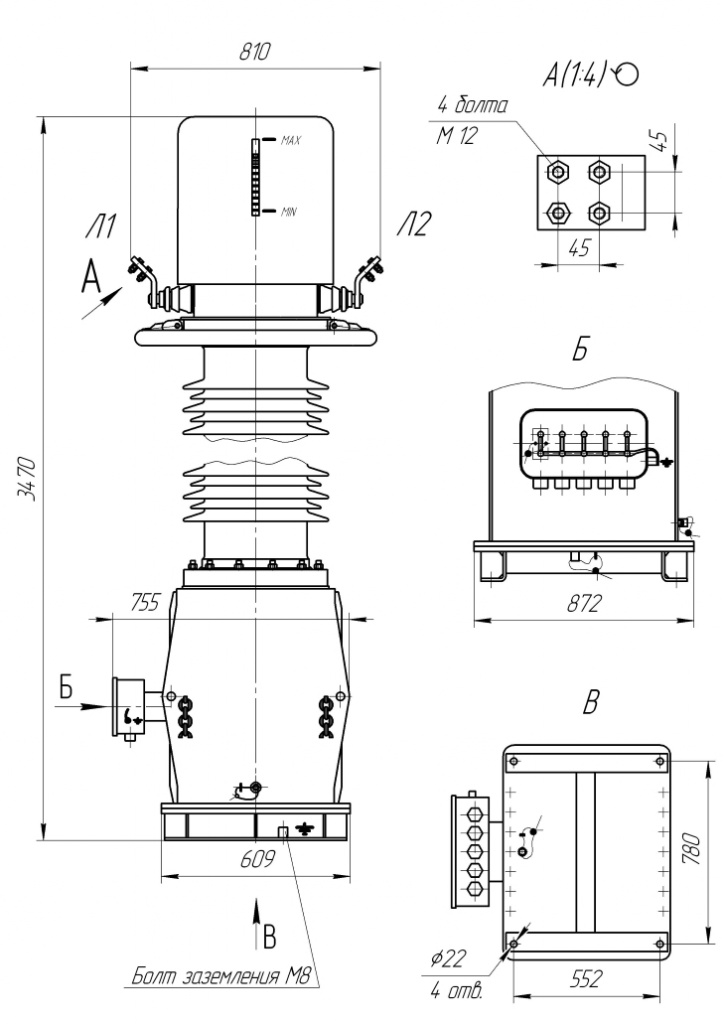

2.2) ТБМО - 220
ТУ 3414-024-11703970-03
Герметичные масляные трансформаторы ТБМО разработаны специально для АИИС КУЭ и отличаются от всех отечественных и зарубежных аналогов сочетанием высокой термической и динамической стойкости при относительно малых номинальных токах обмотки для коммерческого учета класса 0,2S, а также сниженной массой. Трансформаторы являются масштабными преобразователями тока и предназначены для формирования сигналов приборам измерения и защитным электрическим устройствам в электрических сетях переменного тока частоты 50 Гц с глухо заземленной нейтралью.
Параметры устройства
Номинальное напряжение сети , кВ |
220 |
Наибольшее рабочее напряжение сети , кВ |
252 |
Номинальная частота , Гц |
50 |
Допустимая величина механической нагрузки от горизонтального тяжения проводов , Н , не менее |
1000 |
Герметичность конструкции |
Да |
Вид внутренней изоляции |
Маслобарьерная |
Тип внешней изоляции |
Фарфор |
Масса трансформатора , кг |
950 |
Масса масла , кг |
300 |
Верхнее рабочее значение температуры окружающего воздуха , °С |
+40 |
Нижнее рабочее значение температуры окружающего воздуха , °С |
-60 |
Максимальная скорость ветра при отсутствии гололеда , м / с |
40 |
Максимальная скорость ветра при наличии гололеда , м / с |
15 |
Толщина стенки гололеда , мм |
20 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ 1 |
Высота установки над уровнем моря , м |
1000 |
Сейсмостойкость , балл по шкале MSK , не менее |
9 |
Испытательное напряжение полного грозового импульса , кВ |
900 |
Кратковременное ( одноминутное ) испытательное напряжение промышленной частоты 50 Гц в сухом состоянии и под дождем , кВ |
395 |
Удельная длина пути утечки внешней изоляции , не менее , см / кВ |
2,25 |
Уровень частичных разрядов , пКл |
М ) |
Гарантийный срок эксплуатации , лет |
3 |
Срок службы , лет , не менее |
30 |
Комплект поставки |
1 Трансформатор 2. Руководство по эксплуатации (2 экземпляра ) и паспорт 3. Экранное кольцо |
Условия транспортирования по ГОСТ 23216 |
С |
Условия хранения по ГОСТ 15150/ срок хранения ( лет ) |
8/1 |
3) Антирезонансные трансформаторы напряжения серии НАМИ

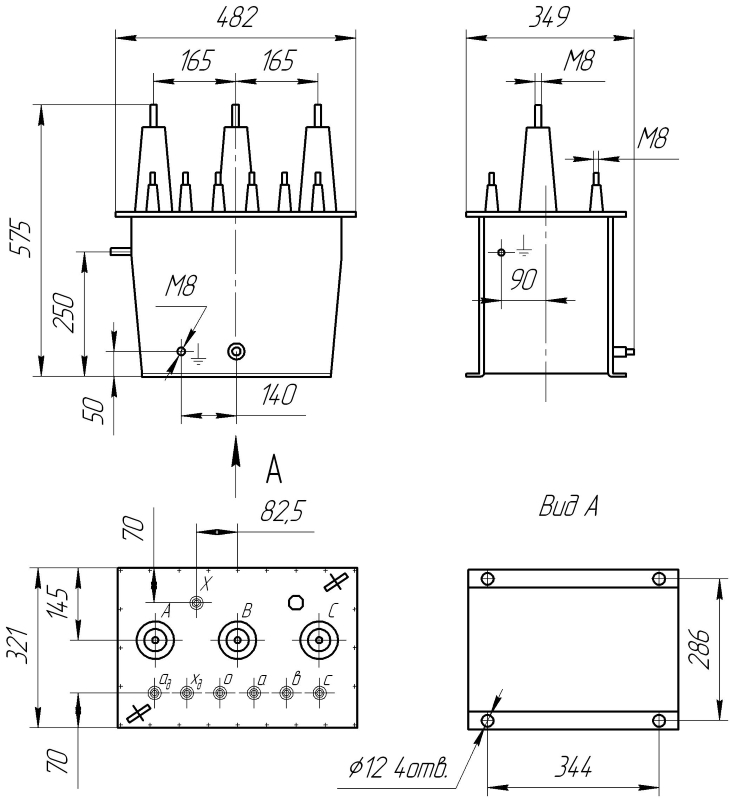

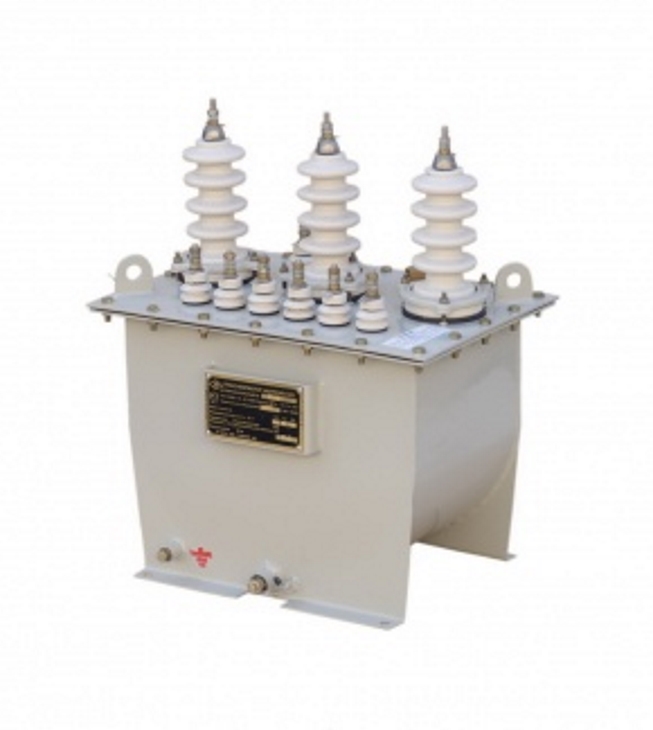

3.1) НАМИ - 10-95
ТУ 3414-026-11703970-05
Трехфазные трансформаторы напряжения типа НАМИ - 10-95 предназначены для установки в электрических сетях трехфазного переменного тока частоты 50 Гц c изолированной нейтралью c целью формирования сигналов приборам измерения и защитным электрическим устройствам. Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление трансформаторов c другими характеристиками.
Параметры устройства
Номинальное напряжение первичной обмотки, кВ |
10 (или 6) |
Номинальное напряжение вторичной основной обмотки, кВ |
0,1 |
Номинальное напряжение вторичной дополнительной обмотки, кВ |
0,1 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
12(7,2) |
Номинальная трехфазная мощность основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и са в классе точности 0,5, ВА |
200 |
Номинальная трехфазная мощность основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и са в классе точности 1,0, ВА |
300 |
Номинальная трехфазная мощность основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, be и са в классе точности 3,0, ВА |
600 |
Номинальная трехфазная мощность основной вторичной обмотки при измерении фазных напряжений при симметричной нагрузке на вводах ао, bo и со в классе точности 3,0, ВА |
30 |
Номинальная мощность дополнительной вторичной обмотки в классе точности 3,0, ВА |
30 |
Предельная мощность первичной обмотки, ВА |
1000 |
Предельная мощность основной вторичной обмотки, ВА |
900 |
Предельная мощность дополнительной вторичной обмотки, ВА |
100 |
Напряжение к.з. между первичной и основной вторичной №1, % |
0,9 |
Схема и группа соединения обмоток эквивалентна |
Ун/Ун/П-0 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ2 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м - температура окружающей среды ,°С |
1000 -60°С... +40°С |
Длина пути утечки внешней изоляции, см не менее, |
23 |
Одноминутное испытательное напряжение главной изоляции, кВ |
42 |
Испытательное напряжение полного грозового импульса, кВ |
75 |
Сейсмостойкость по шкале MSK, баллов не менее |
9 |
Средняя наработка на отказ, не менее, ч. |
4,4x106 |
Установленный полный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
Фарфор |
Тип внутренней изоляции |
Маслобарьерная |
Масса трансформатора, кг |
93 |
Масса масла, кг |
16 |
Габаритные размеры, мм |
482x349x575 |
Установочные размеры, мм |
286x344 |
Комплект поставки |
1 Трансформатор 2. Руководство по эксплуатации и паспорт |

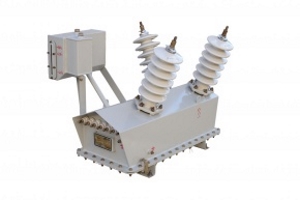

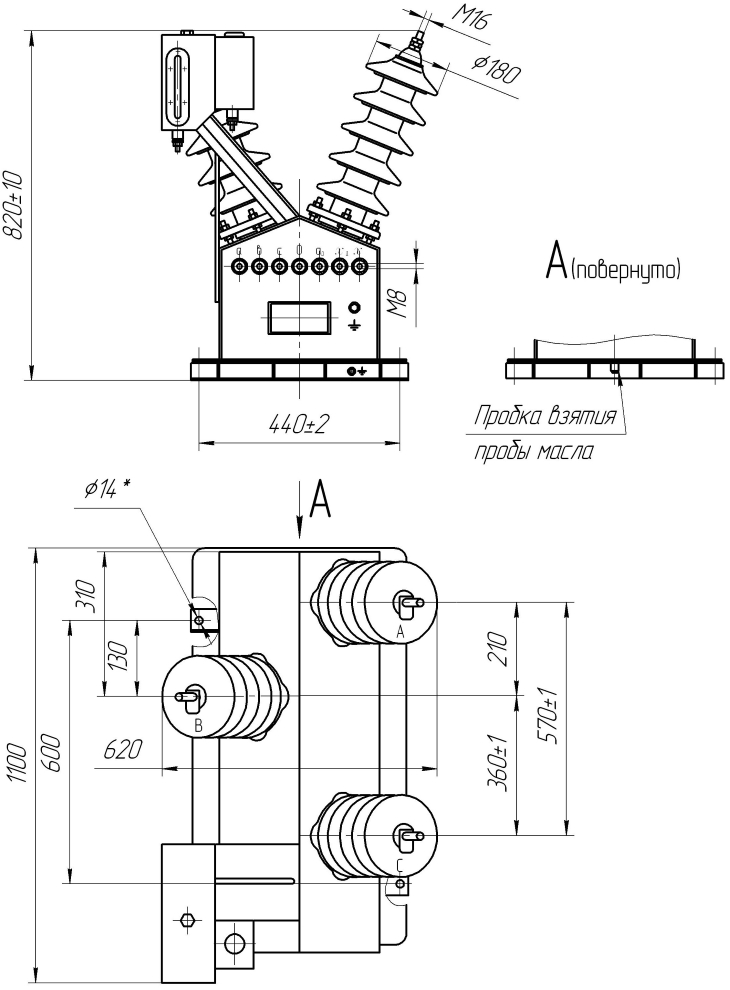

3.2) НАМИ - 35
ТУ 3414-026-11703970-05
Трехфазный антирезонансный масляный трансформатор напряжения типа НАМИ-35 УХЛ1 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35 кВ с неэффективно заземленной нейтралью с целью формирования сигналов приборам измерения и защитным электрическим устройствам.
Исполнение:
НАМИ-35 УХЛ1:Трансформатор имеет первичную обмотку и две вторичные обмотки: вторичная основная для цепей измерения и защиты и вторичная дополнительная обмотка - для контроля изоляции сети.
Параметры устройства
Наименование параметров |
Значение параметров |
НАМИ-35 УХЛ1 |
|
Номинальное напряжение, кВ: - первичной обмотки - вторичной основной обмотки для АИИС КУЭ - вторичной основной обмотки для измерения и защиты - вторичной дополнительной обмотки |
35 - 0,1 0,1 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
40,5 |
Номинальная трехфазная мощность, ВА - вторичной обмотки для АИИС КУЭ при симметричной нагрузке на вводах а1b1, b1с1, с1а1 (с компенсатором) при измерении междуфазных напряжений в классах точности: 0,2 - вторичной обмотки для измерения при симметричной нагрузке на вводах аb, bс, са (с расширителем), ab2,bc2,сb2 (c компенсатором) при измерении междуфазных напряжений в классах точности, 0,5 1,0 3,0 - вторичной обмотки для измерения фазных напряжений и симметричной нагрузке на вводах в классе точности 3,0 - вторичной дополнительной обмотки в классе точности 3,0 |
-
360 500 1200
240 80 |
Предельно допустимое значение мощности, ВА - первичной обмотки - вторичной обмотки для измерен. - вторичной дополнительной обмотки |
2000 1900 100 |
Напряжение короткого замыкания между первичной и основными вторичными обмотками, UK, % - для АИИС КУЭ (при нагрузке 90 ВА) - для измерения (при нагрузке 360 ВА) |
- 0,25 |
6. Схема и группа соединения обмоток |
Ун/Ун/П-0 |
Одноминутное испытательное напряжение главной изоляции, кВ |
95 |
Испытательное напряжение полного грозового импульса, кВ |
190 |
Основные технические характеристики |
|
Вид внутренней изоляции |
Маслобарьерная |
Тип внешней изоляции |
Фарфор |
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
500 |
Предельно допустимая вертикальная нагрузка на каждый ввод от веса ошиновки, Н, не менее |
375 |
Наличие маслоотборного узла, обеспечивающего возможность отбора проб масла |
Да |
Массо-габаритные показатели |
|
Габаритные размеры, мм |
640x1100x830 |
Масса трансформатора |
250 |
Масса масла, кг |
70 |
Климатическое исполнение и стойкость к воздействующим климатическим факторам по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
|
Категория размещения и климатическое исполнение |
УХЛ1 |
Температура окружающего воздуха, С°: - верхняя рабочая - нижняя рабочая |
+40 -60 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,25 |
Высота установки над уровнем моря, м |
≤ 1000 |
Сейсмостойкость, баллов по шкале MSK-64, не менее |
9 |
Средняя наработка на отказ, не менее, ч. |
4,4x106 |
Комплектность поставки |
1.Трансформатор 2. Руководство по эксплуатации и паспорт |

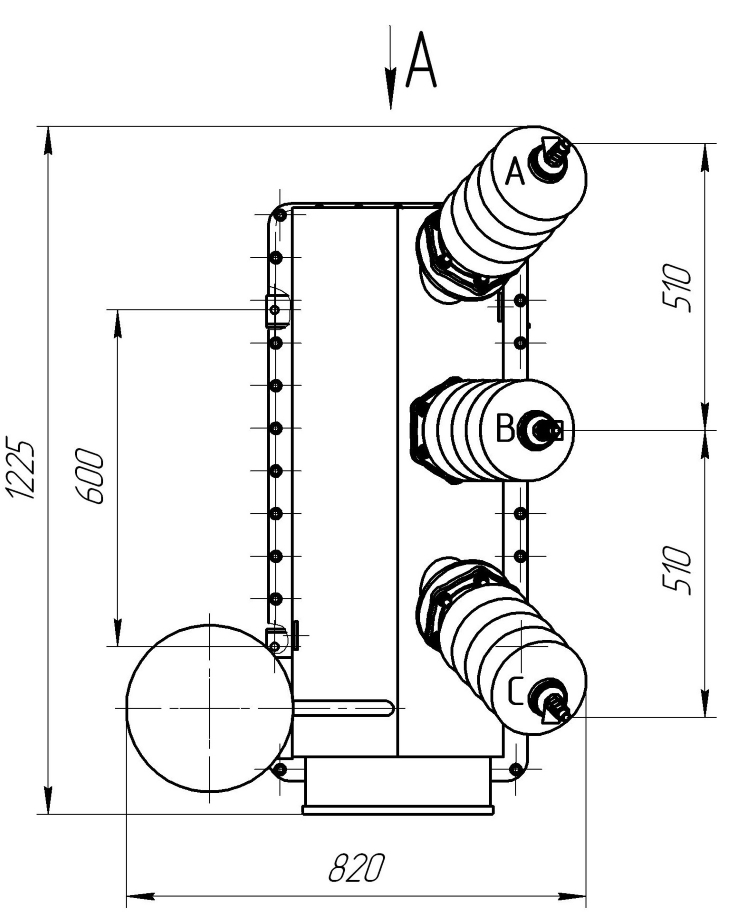

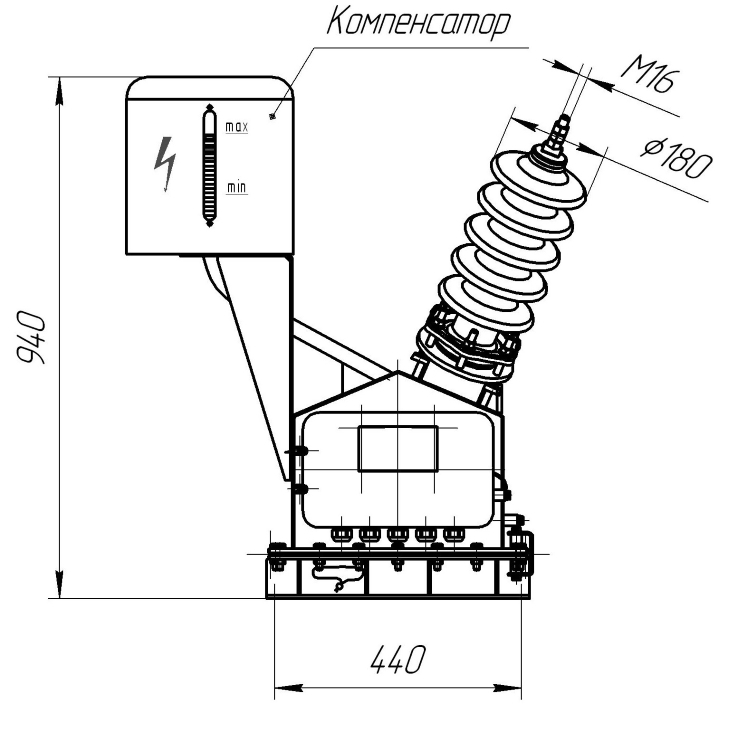

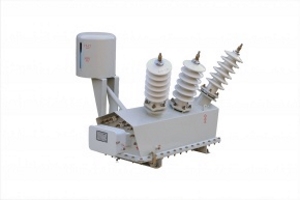

3.3) НАМИ - 35 Герметичный
ТУ 3414-026-11703970-05
Трехфазный антирезонансный масляный трансформатор напряжения типа НАМИ-35 УХЛ1 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 35 кВ с неэффективно заземленной нейтралью с целью формирования сигналов приборам измерения и защитным электрическим устройствам.
Исполнение:
НАМИ-35 УХЛ1 герметичный: Трансформатор имеет первичную обмотку и три вторичные обмотки: вторичная основная обмотка №1 предназначена для коммерческого учета электроэнергии, вторичная основная №2 -для цепей измерения и защиты и вторичная дополнительная обмотка для контроля изоляции сети. Трансформатор имеет компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла.
Параметры устройства
Наименование параметров |
Значение параметров |
|
НАМИ-35 УХЛ1 Герметичный |
|
|
Номинальное напряжение, кВ: - первичной обмотки - вторичной основной обмотки для АИИС КУЭ - вторичной основной обмотки для измерения и защиты - вторичной дополнительной обмотки |
35 0,1 0,1 0,1 |
|
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
40,5 |
|
Номинальная трехфазная мощность, ВА - вторичной обмотки для АИИС КУЭ при симметричной нагрузке на вводах а1b1, b1с1, с1а1 (с компенсатором) при измерении междуфазных напряжений в классах точности: 0,2 - вторичной обмотки для измерения при симметричной нагрузке на вводах аb, bс, са (с расширителем), ab2,bc2,сb2 (c компенсатором) при измерении междуфазных напряжений в классах точности, 0,5 1,0 3,0 - вторичной обмотки для измерения фазных напряжений и симметричной нагрузке на вводах в классе точности 3,0 - вторичной дополнительной обмотки в классе точности 3,0 |
90
360 450 1200
240 80 |
|
Предельно допустимое значение мощности, ВА - первичной обмотки - вторичной обмотки для измерен. - вторичной дополнительной обмотки |
2000 1900 100 |
|
Напряжение короткого замыкания между первичной и основными вторичными обмотками, UK, % - для АИИС КУЭ (при нагрузке 90 ВА) - для измерения (при нагрузке 360 ВА) |
0,3 0,6 |
|
6. Схема и группа соединения обмоток |
Ун/Ун/Ун/П-0-0 |
|
Одноминутное испытательное напряжение главной изоляции, кВ |
95 |
|
Испытательное напряжение полного грозового импульса, кВ |
190 |
|
Основные технические характеристики |
|
|
Вид внутренней изоляции |
Маслобарьерная |
|
Тип внешней изоляции |
Фарфор |
|
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
500 |
|
Предельно допустимая вертикальная нагрузка на каждый ввод от веса ошиновки, Н, не менее |
375 |
|
Наличие маслоотборного узла, обеспечивающего возможность отбора проб масла |
Да |
|
Массо-габаритные показатели |
|
|
Габаритные размеры, мм |
820x1225x940 |
|
Масса трансформатора |
330 |
|
Масса масла, кг |
73 |
|
Климатическое исполнение и стойкость к воздействующим климатическим факторам по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
|
|
Категория размещения и климатическое исполнение |
УХЛ1 |
|
Температура окружающего воздуха, С°: - верхняя рабочая - нижняя рабочая |
+40 -60 |
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
|
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
|
Толщина стенки гололеда, мм |
20 |
|
Удельная длина пути утечки внешней изоляции, см/кВ |
2,25 |
|
Высота установки над уровнем моря, м |
≤ 1000 |
|
Сейсмостойкость, баллов по шкале MSK-64, не менее |
9 |
|
Средняя наработка на отказ, не менее, ч. |
4,4x106 |
|
Комплектность поставки |
1.Трансформатор 2. Руководство по эксплуатации и паспорт |
|

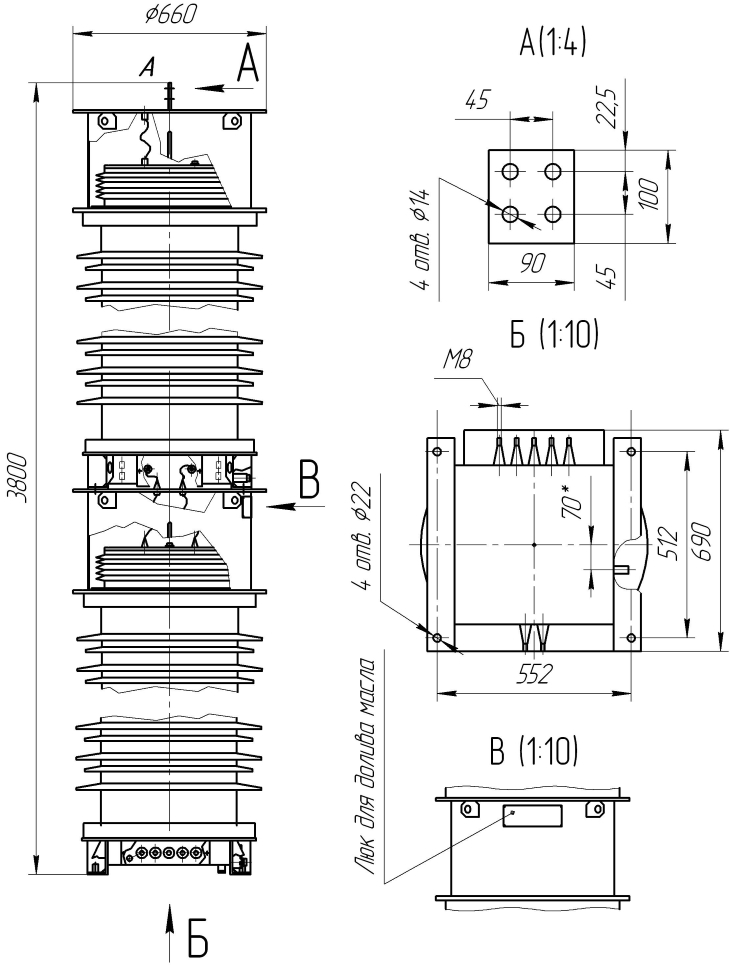

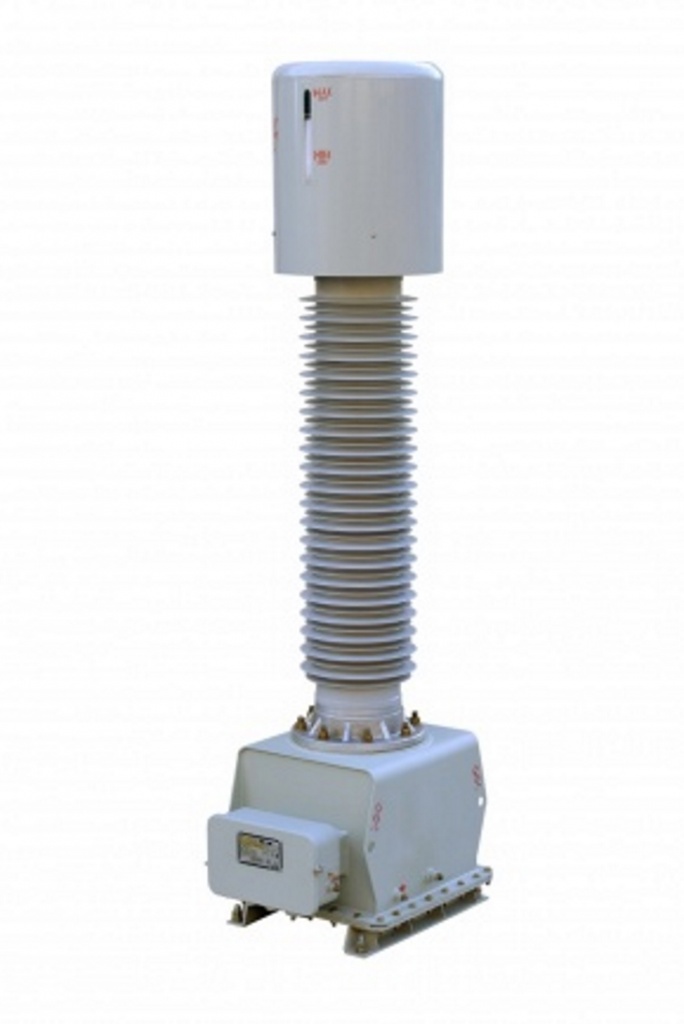

3.4) НАМИ - 110
ТУ 3414-023-11703970-03
Антирезонансные масляные герметичные трансформаторы напряжения типа НАМИ предназначены для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с глухо заземленной нейтралью с целью формирования сигналов приборам измерения и защитным устройствам. Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление с другими характеристиками.
Параметры устройства
Номинальное напряжение первичной обмотки, кВ |
110/√3 |
|
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
126/√3 |
|
Номинальное напряжение основной вторичной обмотки №1,кВ |
0,1/√3 |
|
Номинальное напряжение дополнительной вторичной обмотки №2, кВ |
0,1 |
|
Номинальное напряжение основной вторичной обмотки №3, кВ |
0,1/√3 |
|
Номинальная мощность основной вторичной обмотки №1 в классах точности, ВА: 0,2 0,5 1,0 3,0 Возможно изготовление с другими техническими характеристиками. |
I тип 120 250 400 1200 |
III тип 200 400 600 1200 |
Номинальная мощность дополнительной вторичной обмотки №2 в классе точности 3,0, ВА |
1200 |
1200 |
Номинальная мощность основной вторичной обмотки No3 в классах точности, ВА: 0,2 0,5 1,0 3,0 |
120 250 400 1200 |
200 400 600 1200 |
Предельная мощность первичной обмотки, ВА |
2000 |
|
Предельная мощность основной вторичной обмотки №1, ВА |
1200 |
|
Предельная мощность дополнительной вторичной обмотки №2, ВА |
1200 |
|
Предельная мощность основной вторичной обмотки №3, ВА |
1200 |
|
Группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Одноминутное испытательное напряжение главной изоляции, кВ |
200 |
|
Испытательное напряжение полного грозового импульса, кВ |
480 |
|
Испытательное напряжение срезанного грозового импульса, кВ |
550 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
|
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м - температура окружающей среды/с |
1000 -60°С... +40°С |
|
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
1000 |
|
Предельно допустимая вертикальная нагрузка на вывод от веса ошиновки, Н |
750 |
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
|
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
|
Толщина стенки гололеда, мм |
20 |
|
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
|
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
|
Средняя наработка на отказ, не менее, ч |
8,8x106 |
|
Установленный срок службы, лет |
30 |
|
Гарантийный срок службы, лет |
3 |
|
Тип внешней изоляции |
Фарфор |
|
Тип внутренней изоляции |
Маслобарьерная |
|
Масса трансформатора, кг |
390 |
|
Масса масла ГК или NYNAS Nytro 11GX, кг |
106 |
|
Габаритные размеры, мм |
710x526x2045 |
|
Габаритные размеры в двойной упаковке, мм |
1500x920x2285 |
|
Габаритные размеры в одинарной упаковке, мм |
875x920x2285 |
|
Установочные размеры, мм |
528x404 |
|
Комплект поставки |
1.Трансформатор 2. Руководство по эксплуатации (2 экз.) и паспорт |
3.5) НАМИ – 220
ТУ 3414-023-11703970-03
Антирезонансный масляный герметичный трансформатор напряжения НАМИ-220 УХЛ1 имеет каскадную конструкцию и состоит из двух ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах и компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Для доступа к компенсатору имеется технологический люк. Трансформатор заполнен трансформаторным маслом марки ГК либо NYNAS Nytro 11GX. Трансформатор сертифицирован.
По требованию заказчика возможно изготовление с другими характеристиками.
Параметры устройства
Номинальное напряжение первичной обмотки, кВ |
220/√3 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
252/√3 |
Номинальное напряжение основной вторичной обмотки №1,кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №2, кВ |
0,1 |
Номинальное напряжение основной вторичной обмотки №3, кВ |
0,1/√3 |
Номинальная мощность основной вторичной обмотки №1 в классах точности, ВА: 0,2 0,5 1,0 |
200 400 600 |
Номинальная мощность дополнительной вторичной обмотки №2 в классе точности 3,0, ВА |
1200 |
Номинальная мощность основной вторичной обмотки №3 в классах точности, ВА: 0,2 0,5 1,0 |
100 200 300 |
Предельная мощность первичной обмотки, ВА |
2000 |
Предельная мощность основной вторичной обмотки №1, ВА |
1200 |
Предельная мощность дополнительной вторичной обмотки №2, ВА |
1200 |
Предельная мощность основной вторичной обмотки №3, ВА |
800 |
Группа соединения обмоток |
1/1/1/1-0-0-0 |
Одноминутное испытательное напряжение главной изоляции, кВ |
395 |
Испытательное напряжение полного грозового импульса, кВ |
950 |
Испытательное напряжение срезанного грозового импульса, кВ |
1100 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м -температура окружающей среды, °С |
1000 -60°С... +40°С |
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
1000 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Предельно допустимая вертикальная нагрузка на вывод от веса ошиновки, Н |
750 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,25; 2,5; 3,1 |
Средняя наработка на отказ не менее, ч. |
8,8x106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
Фарфор |
Тип внутренней изоляции |
Маслобарьерная |
Масса трансформатора ГК или NYNAS Nytro 11GX, кг |
1640 |
Масса масла, кг |
440 |
Габаритные размеры, мм |
660x690x3800 |
Установочные размеры, мм |
552x512 |
Комплект поставки |
1 .Трансформатор 2. Руководство по эксплуатации и паспорт |

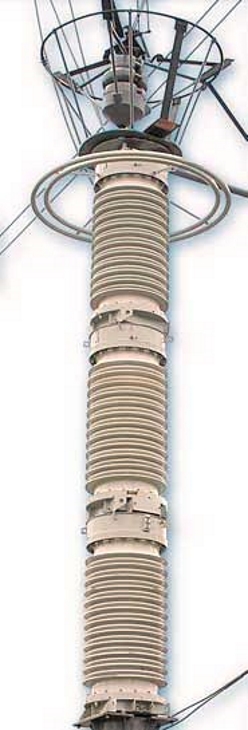

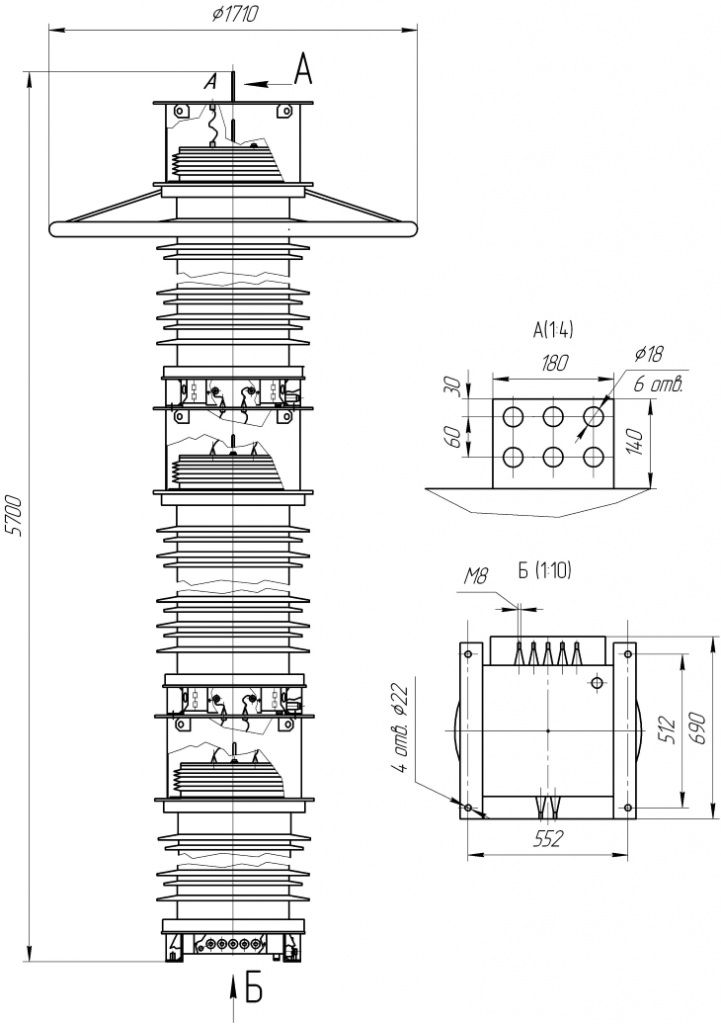

3.6 НАМИ - 330
ТУ 3414-023-023-11703970-03
Антирезонансный масляный герметичный трансформатор напряжения НАМИ-330 У1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах и компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Для доступа к компенсатору имеется технологический люк. Трансформатор заполнен трансформаторным маслом марки ГК либо NYNAS Nytro 11GX. На верхней ступени трансформатора закреплено экранное кольцо. Трансформатор сертифицирован.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное напряжение первичной обмотки, кВ |
330/√3 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
363/√3 |
Номинальное напряжение основной вторичной обмотки №1,кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №2, кВ |
0,1 |
Номинальное напряжение основной вторичной обмотки №3, кВ |
0,1/√3 |
Номинальная мощность, ВА, основной вторичной обмотки № 1 в классах точности: 0,2 0,5 1,0 3,0 |
160 280 480 1000 |
Номинальная мощность дополнительной вторичной обмотки №2 в классе точности 3,0, ВА |
800 |
Номинальная мощность основной вторичной обмотки №3 в классах точности, ВА: 0,2 0,5 1,0 3,0 |
100 180 320 600 |
Предельная мощность первичной обмотки, ВА |
2000 |
Предельная мощность основной вторичной обмотки №1, ВА |
1200 |
Предельная мощность дополнительной вторичной обмотки №2 , ВА |
1000 |
Предельная мощность основной вторичной обмотки №3, ВА |
800 |
Группа соединения обмоток |
1/1/1/1-0-0-0 |
Одноминутное испытательное напряжение главной изоляции, кВ |
460 |
Испытательное напряжение полного грозового импульса, кВ |
1175 |
Испытательное напряжение срезанного грозового импульса, кВ |
1300 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
У1 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м - температура окружающей среды/с |
1000 -45°С... +40°С |
Допустимая величина механической нагрузки от горизонтального тяжения проводов, не менее, H |
1500 |
Предельно допустимая вертикальная нагрузка на вывод от веса ошиновки, Н |
1125 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,25 |
Средняя наработка на отказ, ч., не менее |
8,8 х106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
Фарфор |
Тип внутренней изоляции |
Маслобарьерная |
Масса трансформатора, кг |
2480 |
Масса масла, кг |
660 |
Габаритные размеры, мм |
Диаметр-1710 Высота - 5700 |
Установочные размеры, мм |
552x512 |
Комплект поставки |
1.Трансформатор 2. Руководство по эксплуатации и паспорт 3. Экранное кольцо |

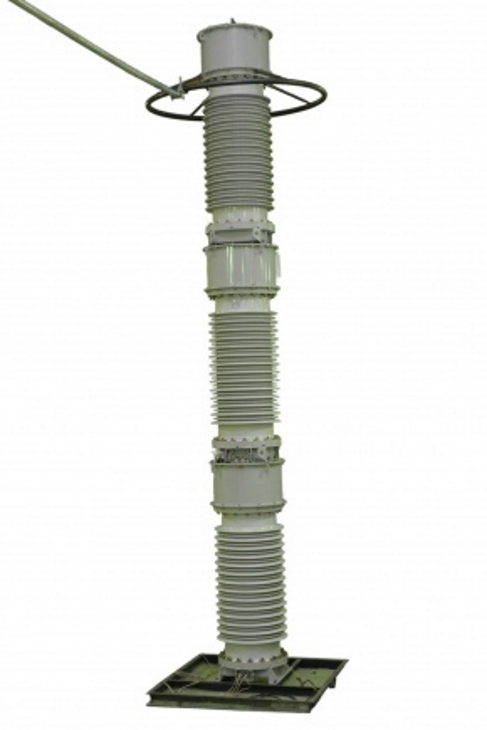

3.7) НАМИ - 500
ТУ 3414-023-11703970-03
Антирезонансный масляный герметичный трансформатор напряжения НАМИ-500 УХЛ1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах и компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Для доступа к компенсатору имеется технологический люк. Трансформатор заполнен трансформаторным маслом марки ГК либо NYNAS Nytro 11GX. На верхней ступени транс¬форматора закреплено экранное кольцо. Трансформатор сертифицирован.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное напряжение обмоток, кВ |
|
- первичной |
500/√3 |
- вторичной основной №1 |
0,1/√3 |
- вторичной дополнительной №2 |
0,1 |
- вторичной основной №3 |
0,1/√3 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
550/√3 |
Номинальная мощность, ВА основной вторичной обмотки №1 в классах точности: 0,2 0,5 1,0 3,0 Возможно изготовление с другими техническими характеристиками |
100 200 300 600 |
Номинальная мощность дополнительной вторичной , ВА, обмотки №2 в классе точности 3,0 |
800 |
Номинальная мощность, ВА, основной вторичной обмотки №3 в классах точности: 0,2 0,5 1,0 3,0 |
50 100 200 400 |
Предельная мощность обмоток, ВА: -первичной -вторичнойосновной №1 -вторичнойдополнительной №2 - вторичной основной №3 |
2000 1200 1000 600 |
Группа соединения обмоток |
1/1/1/1-0-0-0 |
Одноминутное испытательное напряжение главной изоляции, кВ |
630 |
Испытательное напряжение полного грозового импульса, кВ |
1425 |
Испытательное напряжение срезанного грозового импульса, кВ |
1550 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м -температура окружающего воздуха,°С |
1000 -60°С... +40°С |
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
1500 |
Предельно допустимая вертикальная нагрузка на вывод от веса ошиновки, Н |
1125 |
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2.25 |
Средняя наработка на отказ, ч., не менее |
8,8x106 |
Установленный полный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
Фарфор |
Тип внутренней изоляции |
Маслобарьерная |
Масса трансформатора, кг |
3000 |
Масса масла, кг |
750 |
Габаритные размеры, мм диаметр |
1710x6300 |
Установочные размеры, мм |
552x512 |
Комплект поставки |
1.Трансформатор (три ступени) 2. Экран, кольцо 3. Рук. по экспл. и паспорт |
4. Емкостные трансформаторы напряжения серии НДКМ

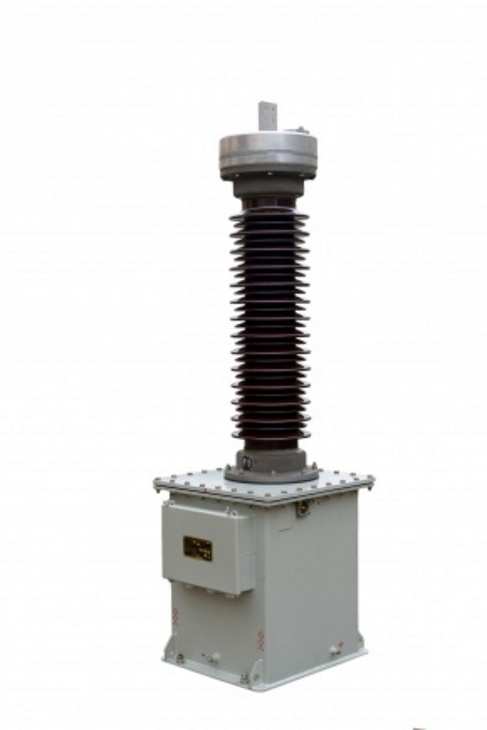

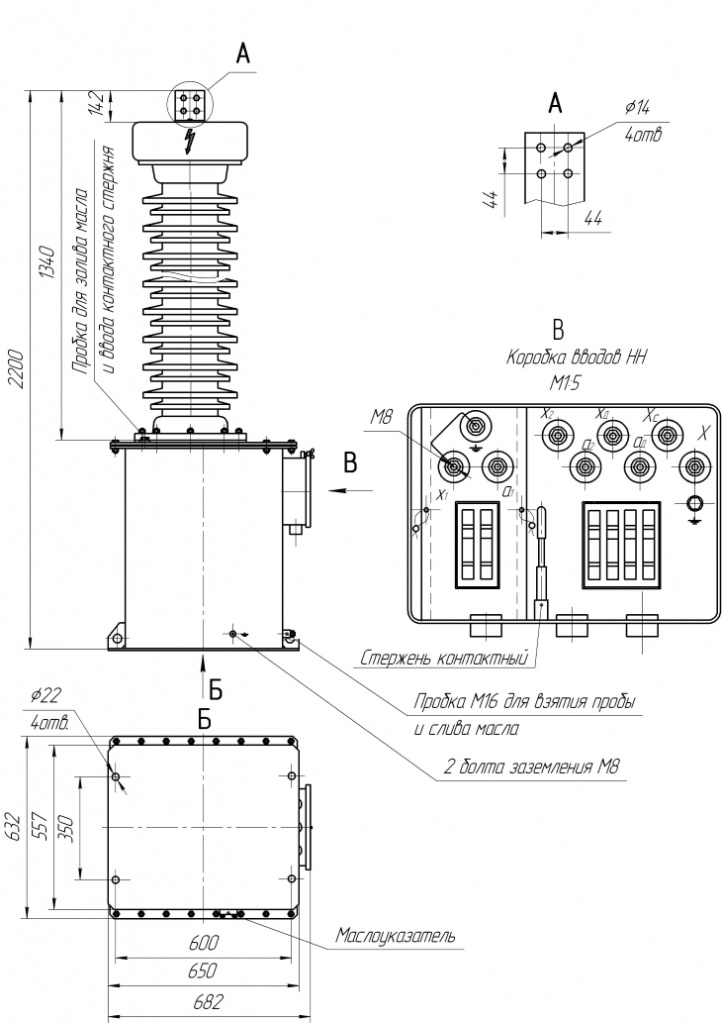

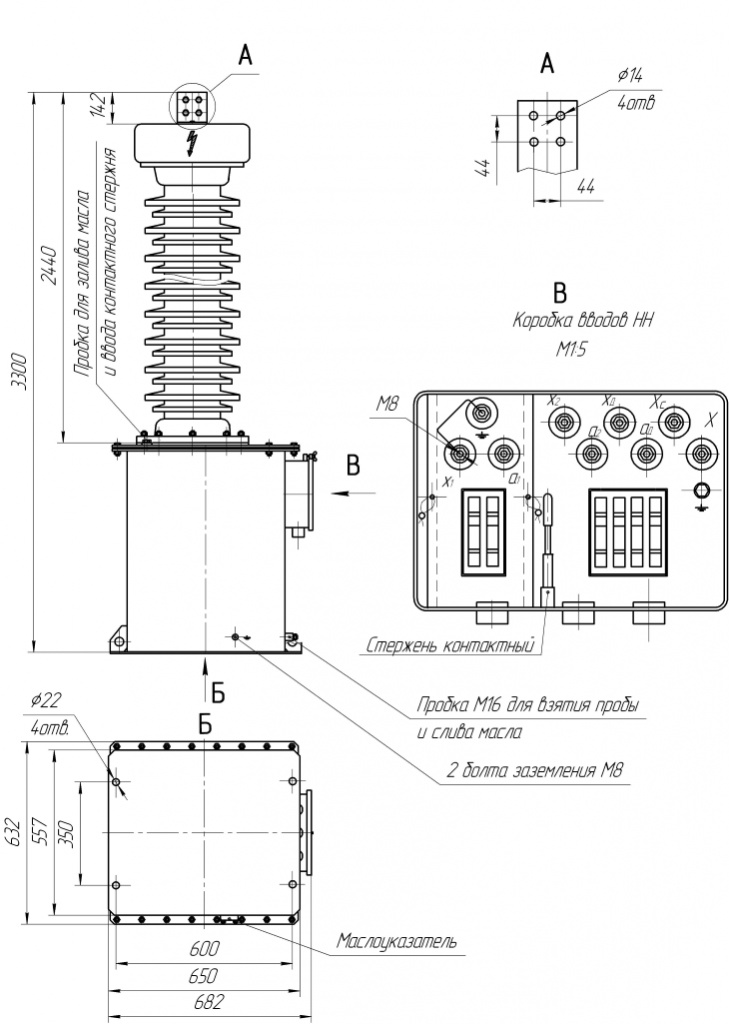

4.1 НДКМ - 110 УХЛ1
Емкостные маслонаполненные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью. Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ). Возможно совместное использование в качестве конденсатора связи для организации ВЧ трактов каналов связи, РЗ и ПА с применением соответствующих фильтров присоединения типа ФПЭ на частотах до 1000 кГц.
Емкостные трансформаторы имеют специальную контактную площадку под пробкой для заливки масла, позволяющую измерять во время проведения ревизии емкость конденсаторов связи и отбора мощности. Трансформаторы комплектуются делителями напряжения фирмы Maxwell (Швейцария). Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Трансформаторы напряжения емкостные типа НДКМ-110-УХЛ1
Параметры устройства
Номинальное первичное напряжение, кВ |
110/√3 |
Наибольшее рабочее первичное напряжение, кВ |
126/√3 |
Номинальное напряжение основной вторичной обмотки №1, кВ |
0.1/√3 |
Номинальное напряжение основной вторичной обмотки №2, кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №3, кВ |
0,1 |
Номинальная мощность основной вторичной обмотки №1 в классе точности 0,2, ВА |
30 |
Номинальная мощность основной вторичной обмотки №2 в классе точности, ВА: 0,2 0,5 1,0 |
120 200 400 |
Номинальная мощность дополнительной вторичной обмотки №3 в классе точности ЗР, ВА |
600 |
Предельная мощность (вне классов точности), ВА |
1200 |
Суммарная мощность нагрузки вторичных обмоток №1 и №2 в классе точности 0,2 ВА |
120 |
Номинальная ёмкость делителя, пф |
18000 |
Климатическое исполнение |
УХЛ1 |
Одноминутное испытательное напряжение главной изоляции ЭМУ, кВ |
38 |
Испытательное напряжение полного грозового импульса ЭМУ, кВ |
95 |
Допустимая суммарная нагрузка по термической стойкости, ВА |
1200 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м -температура окружающей среды, °С |
1000 -60 +40 |
Допустимая механическая нагрузка: - от горизонтального тяжения проводов, Н - от ветра со скоростью, м/с - от гололеда с толщиной стенки льда, мм |
1000 40 20 |
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
Средняя наработка на отказ, ч |
4,0x106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Масса трансформатора (с делителем фирмы "Maxwell"), кг |
610 |
Масса масла ЭМУ, кг |
130 |
Габаритные размеры, мм |
682x632x2200 |
Установочные размеры, мм |
350x600 |
Комплект поставки |
1.Трансформатор 2. Руководство по эксплуатации и паспорт |
Условия транспортирования |
С |
Условия хранения по ГОСТ15150-69/срок хранения, лет |
5/1 |

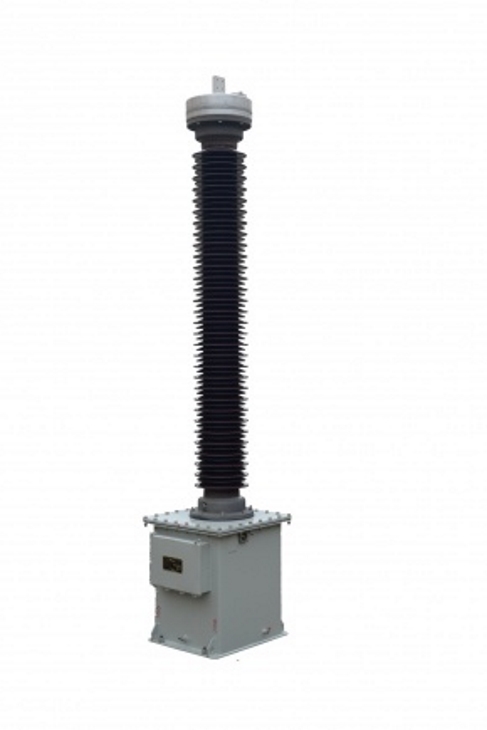

4.2) НДКМ - 220 УХЛ1
Емкостные маслонаполненные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью. Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ). Возможно совместное использование в качестве конденсатора связи для организации ВЧ трактов каналов связи, РЗ и ПА с применением соответствующих фильтров присоединения типа ФПЭ на частотах до 1000 кГц.
Емкостные трансформаторы имеют специальную контактную площадку под пробкой для заливки масла, позволяющую измерять во время проведения ревизии емкость конденсаторов связи и отбора мощности. Трансформаторы комплектуются делителями напряжения фирмы Maxwell (Швейцария). Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное первичное напряжение, кВ |
220/√3 |
Наибольшее рабочее первичное напряжение, кВ |
252/√3 |
Номинальное напряжение основной вторичной обмотки №1, кВ |
0,1/√3 |
Номинальное напряжение основной вторичной обмотки №2, кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №3, кВ |
0,1 |
Номинальная мощность основной вторичной обмотки №1 в классе точности 0,2, ВА |
30 |
Номинальная мощность основной вторичной обмотки №2 в классах точности, ВА 0,2 0,5 1,0 |
120 200 400 |
Номинальная мощность дополнительной вторичной обмотки №3 в классах точности 3,0, ВА |
600 |
Предельная мощность (вне классов точности), ВА |
1200 |
Климатическое исполнение |
УХЛ1 |
Суммарная мощность нагрузки вторичных обмоток №1 и №2 в классе точности 0,2 ВА |
120 |
Номинальная ёмкость делителя, пФ |
9000 |
Одноминутное испытательное напряжение главной изоляции ЭМУ, кВ |
38 |
Испытательное напряжение полного грозового импульса ЭМУ, кВ |
95 |
Допустимая суммарная нагрузка по термической стойкости, ВА |
1200 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м -температура окружающей среды, °С |
1000 -60 +40 |
Допустимая механическая нагрузка: - от горизонтального тяжения проводов, Н - от ветра со скоростью, м/с - от гололеда с толщиной стенки льда, мм |
1000 40 20 |
Сейсмостойкость трансформатора по шкале MSK, не менее, балл |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
Средняя наработка на отказ, ч |
4.0x106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Масса трансформатора (с делителем фирмы "Maxwell"), кг |
760 |
Масса масла ЭМУ, кг |
130 |
Габаритные размеры, мм |
682x632x3300 |
Установочные размеры, мм |
350 х 600 |
Комплект поставки |
1. Электромагнитное устройство 2.Делитель-1 блок 3. Руководство по эксплуатации и паспорт |
Условия транспортирования |
С |
Условия хранения по ГОСТ15150-69/срок хранения, лет |
5/1 |

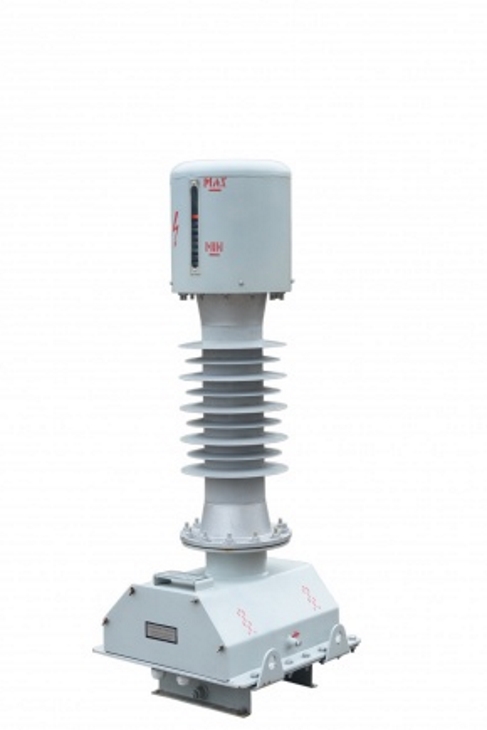

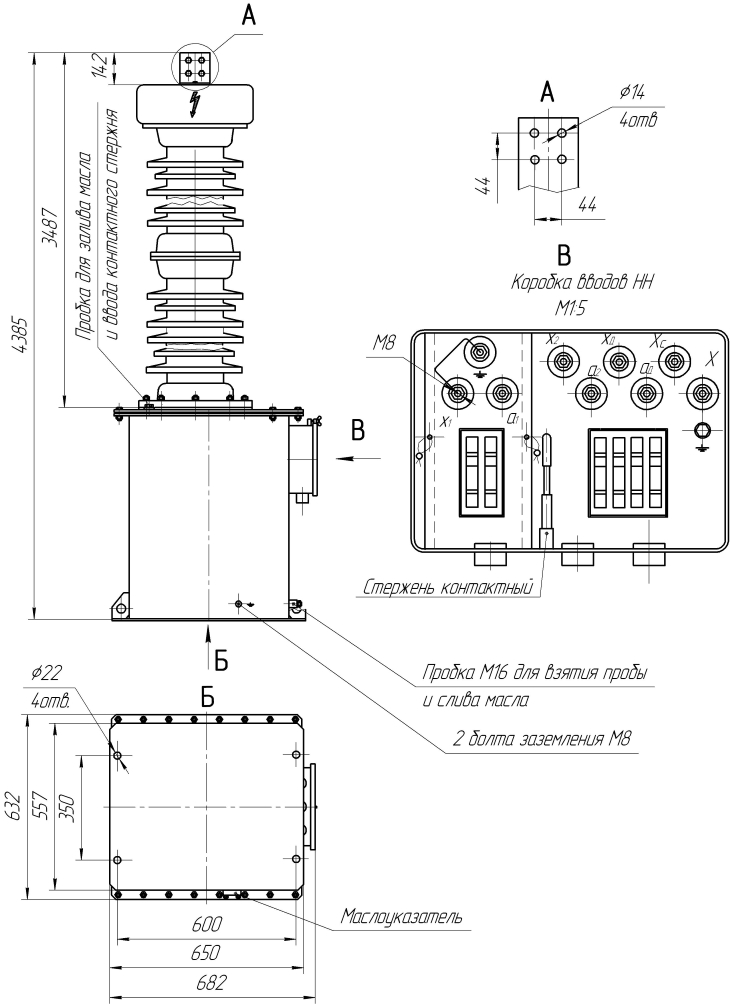

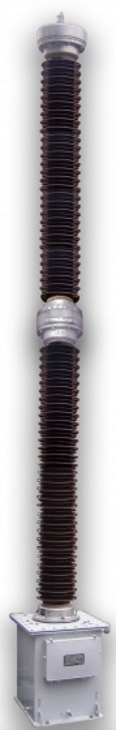

4.3) НДКМ - 330 УХЛ1
Емкостные маслонаполненные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью. Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ). Возможно совместное использование в качестве конденсатора связи для организации ВЧ трактов каналов связи, РЗ и ПА с применением соответствующих фильтров присоединения типа ФПЭ на частотах до 1000 кГц.
Емкостные трансформаторы имеют специальную контактную площадку под пробкой для заливки масла, позволяющую измерять во время проведения ревизии емкость конденсаторов связи и отбора мощности. Трансформаторы комплектуются делителями напряжения фирмы Maxwell (Швейцария). Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное первичное напряжение, кВ |
330/√3 |
Наибольшее рабочее первичное напряжение, кВ |
363/√3 |
Номинальное напряжение основной вторичной обмотки №1, кВ |
0,1/√3 |
Номинальное напряжение основной вторичной обмотки №2, кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №3, кВ |
0,1 |
Номинальная мощность основной вторичной обмотки №1 в классе точности 0,2, ВА |
30 |
Номинальная мощность основной вторичной обмотки №2 в классе точности, ВА 0,2 0,5 1,0 |
120 200 400 |
Номинальная мощность дополнительной вторичной обмотки №3 в классе точности ЗР, ВА |
600 |
Предельная мощность (вне классов точности), ВА |
1200 |
Климатическое исполнение |
УХЛ1 |
Суммарная мощность нагрузки вторичных обмоток №1 и №2 в классе точности 0,2 ВА |
120 |
Номинальная ёмкость делителя, пФ |
7000 |
Одноминутное испытательное напряжение главной изоляции ЭМУ, кВ |
38 |
Испытательное напряжение полного грозового импульса ЭМУ, кВ |
95 |
Допустимая суммарная нагрузка по термической стойкости, ВА |
1200 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м - температура окружающей среды, °С |
1000 -60 +40 |
Допустимая суммарная механическая нагрузка: - от горизонтального тяжения проводов, Н - от ветра со скоростью, м/с - от гололеда с толщиной стенки льда, мм |
1500 40 20 |
Сейсмостойкость трансформатора по шкале MSK, не менее, балл |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
Средняя наработка на отказ, ч |
4,0x106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Масса трансформатора, кг |
880 |
Масса масла ЭМУ, кг |
130 |
Габаритные размеры, мм |
682x632x4380 |
Установочные размеры, мм |
350 X 600 |
Комплект поставки |
1. Электромагнит. устройство 2. Делитель - 2 блока 3. Руководство по эксплуатации и паспорт |
Условия транспортирования |
С |
Условия хранения по ГОСТ15150-69/срок хранения, лет |
5/1 |

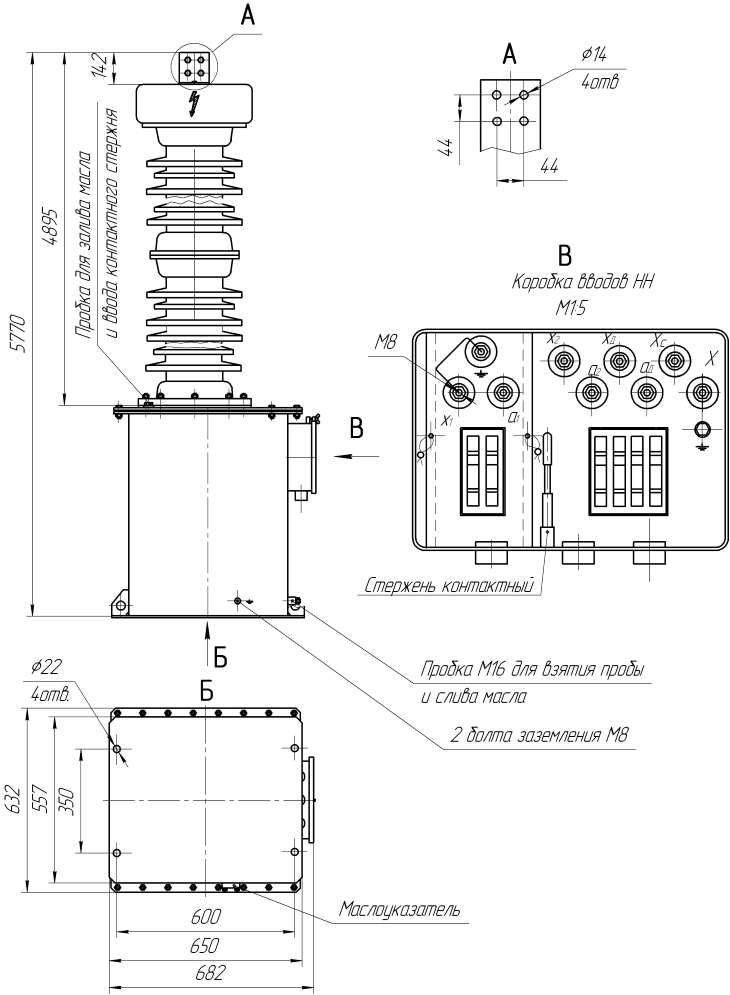

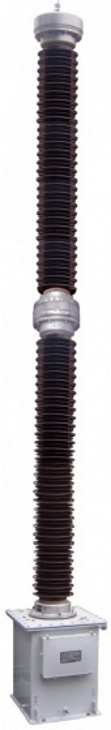

4.4) НДКМ - 500 УХЛ1
Емкостные маслонаполненные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для питания электрических измерительных приборов и защитных устройств в электрических системах переменного тока частоты 50 Гц с заземленной нейтралью. Трансформаторы состоят из конденсаторного делителя напряжения и электромагнитного устройства (ЭМУ). Возможно совместное использование в качестве конденсатора связи для организации ВЧ трактов каналов связи, РЗ и ПА с применением соответствующих фильтров присоединения типа ФПЭ на частотах до 1000 кГц.
Емкостные трансформаторы имеют специальную контактную площадку под пробкой для заливки масла, позволяющую измерять во время проведения ревизии емкость конденсаторов связи и отбора мощности. Трансформаторы комплектуются делителями напряжения фирмы Maxwell (Швейцария). Трансформаторы сертифицированы.
По требованию заказчика возможно изготовление трансформаторов с другими характеристиками.
Параметры устройства
Номинальное первичное напряжение, кВ |
500/√3 |
Наибольшее рабочее первичное напряжение, кВ |
525/√3 |
Номинальное напряжение основной вторичной обмотки №1,кВ |
0,1/√3 |
Номинальное напряжение основной вторичной обмотки №2, кВ |
0,1/√3 |
Номинальное напряжение дополнительной вторичной обмотки №3, кВ |
0,1 |
Номинальная мощность основной вторичной обмотки №1 в классе точности 0,2, ВА |
30 |
Номинальная мощность основной вторичной обмотки №2 в классах точности, ВА: 0,2 0,5 1,0 |
120 200 400 |
Номинальная мощность дополнительной вторичной обмотки №3 в классах точности ЗР, ВА |
600 |
Предельная мощность (вне классов точности), ВА |
1200 |
Климатическое исполнение |
УХЛ1 |
Суммарная мощность нагрузки вторичных обмоток №1 и №2 в классе точности 0,2 ВА |
120 |
Номинальная ёмкость делителя, пФ |
4500 |
Одноминутное испытательное напряжение главной изоляции ЭМУ, кВ |
38 |
Испытательное напряжение полного грозового импульса ЭМУ, кВ |
95 |
Допустимая суммарная нагрузка по термической стойкости, ВА |
1200 |
Номинальное значение климатических факторов: - высота установки над уровнем моря, не более, м -температура окружающей среды, °С |
1000 -60 +40 |
Допустимая суммарная механическая нагрузка: - от горизонтального тяжения проводов, Н - от ветра со скоростью, м/с - от гололеда с толщиной стенки льда, мм |
1500 40 20 |
Сейсмостойкость трансформатора по шкале MSK, балл, не менее |
9 |
Удельная длина пути утечки внешней изоляции, см/кВ |
2,5 |
Средняя наработка на отказ, ч |
4,0x106 |
Установленный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Масса трансформатора, кг |
980 |
Масса масла ЭМУ, кг |
130 |
Габаритные размеры, мм |
682x632x5770 |
Установочные размеры, мм |
350 х 600 |
Комплект поставки |
1.Электромагн. устройство 2. Делитель-2 блока 3. Руководство по эксплуатации и паспорт |
Условия транспортирования |
С |
Условия хранения по ГОСТ15150-69/срок хранения, лет |
5/1 |
5) Трансформаторы напряжения НОМ, ОМ, НОС, ВОС и НТС
5.1) НОС
Измерительный трансформатор напряжения однофазный сухой. Предназначен для подключения к однофазным сетям с частотой 50 или 60 Гц электрических измерительных приборов, цепей защиты и сигнализации. Группа условий эксплуатации трансформатора соответствует – М1. Высота установки над уровнем моря не более 1000 м. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Средняя наработка до отказа - 4,4х105. Средний срок службы трансформатора - 25 лет.
Трансформатор сертифицирован.
Параметры устройства |
|||||
Тип |
Номинальные напряжения обмоток, В |
Предельная мощность, ВА |
Габаритные размеры, мм |
Масса, кг |
|
ВН |
НН |
||||
НОС-0,5 УХЛ4 |
220, 380, 500,660 |
100 |
160 |
128x110x194 |
6,3 |
НОС-0,5 04 |
|||||
НОС-3 У5 |
3000 |
250 |
200x134x202 |
13 |
|
НОС-3 Т5 |
200x134x207 |
||||
НОС-6 У5 |
6000 |
100-127 |
400 |
187x151x241 |
15 |
НОС-6Т5 |
* - По требованию заказчика возможно изготовление с другими характеристиками.
5.2) ВОС
Высокочастотный однофазный сухой трансформатор предназначен для применения в схемах электротермических установок тока высокой частоты 500-8000 Гц.
Основные технические характеристики |
||||||
Тип |
Номинальное напряжение обмоток, В |
Мощность, кВА |
Частота, Гц |
Габаритные размеры, мм |
Масса, кг |
|
ВОС-8 |
ВН |
НН |
||||
« |
2000-1000 |
100 |
0,1 |
500-8000 |
128x120x221 |
5,2 |
« |
1000-500 |
« |
« |
« |
« |
« |
« |
800-400 |
« |
« |
« |
« |
« |
« |
600-300 |
« |
« |
« |
« |
« |
« |
500-250 |
« |
« |
« |
« |
« |
« |
250-125 |
« |
« |
« |
« |
« |

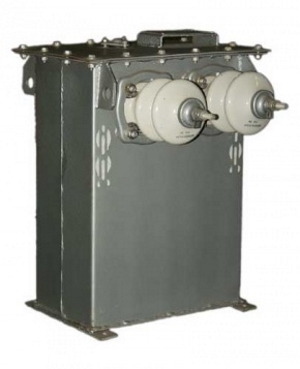

5.3) ОМ
Однофазные масляные двухобмоточные трансформаторы климатического исполнения УХЛ1 мощностью от 1,25 до 10кВА предназначены для питания цепей сигнализации и блокировки на железнодорожном транспорте.
Трансформаторы мощностью 1,25кВА класса напряжения 6-10кВ предназначены для установки на опорах ЛЭП. Трансформаторы мощностью 4-10кВА класса напряжения 6-10кВ предназначены для установки в шкафах блочно-комплектных устройств. Трансформаторы мощностью 10кВА класса напряжения 35 кВ предназначены для питания однофазных потребителей от контактной линии электрифицированных железных дорог на переменном токе.
Трансформаторы сертифицированы.
Основные технические характеристики |
|||||||
Тип |
Номинальное напряжение обмоток, В |
Мощность, кВА |
Потери, Вт |
Габаритные размеры, мм |
Масса, кг |
||
ВН |
НН |
XX |
КЗ |
||||
ОМ-1,25/6 |
6,0 |
0,23 |
1,25 |
19 |
53 |
475x300x570 |
47 |
ОМ-1,25/10 |
10,0 |
« |
« |
« |
« |
« |
49 |
ОМ-4/б |
6,0 |
« |
4,0 |
55 |
140 |
460x550x590 |
108,5 |
ОМ-4/10 |
10,0 |
« |
« |
« |
« |
« |
« |
ОМ-10/6 |
6,0 |
« |
10,0 |
90 |
300 |
530x590x650 |
160 |
ОМ-10/10 |
10,0 |
« |
« |
« |
« |
« |
« |
ОМ-10/35 |
27,5 |
« |
« |
100 |
270 |
800x440x1250 |
255 |
5.4) НОМ
Трансформаторы напряжения однофазные масляные. Предназначены для выработки сигнала измерительной информации для электрических и измерительных приборов в цепях защиты и сигнализации в сетях с изолированной нейтралью. Классы точности 0,5; 1,0. Трансформаторы сертифицированы.
Основные технические характеристики |
|||||||
Тип |
Номинальное напряжение обмоток, В |
Пред. мощность, кВА |
Номинальная мощность для классов точности, ВА |
Габаритные размеры, мм |
Масса, кг |
||
НОМ-6-77УХЛ4 НОМ-6 УХЛ2 НОМ-б-77 04* НОМ-6 Т2* |
ВН |
НН |
0,5 |
1,0 |
|||
3000 3150 6000 6300 6600 |
100 |
250 |
30 |
50 |
Ø261x271x403 |
23 |
|
« |
« |
« |
« |
« |
« |
||
« |
400 |
50 |
75 |
« |
« |
||
« |
« |
« |
« |
« |
« |
||
« |
« |
« |
« |
« |
« |
||
НОМ-10-66 У2 НОМ-10-66Т2* НОМ-10УХЛ2 |
10000 10500 11000 |
100 |
630 |
75 |
150 |
Ø324x478 |
31 |
« |
« |
« |
« |
« |
« |
||
« |
« |
« |
« |
« |
« |
||
НОМ-15-77 УХЛ4 НОМ-15-77 04* |
13800 15000 15750 18000 |
100 |
630 |
75 |
75 |
Ø591x287x662 |
73 |
« |
« |
« |
« |
« |
« |
||
« |
« |
« |
« |
« |
« |
||
« |
« |
« |
« |
« |
« |
* - с воздухоосушителем

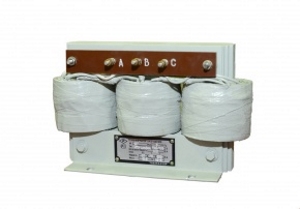

5.5) НТС
Измерительный трехфазный сухой трансформатор напряжения. Предназначен для подключения к сети электрических измерительных приборов, цепей защиты и сигнализации.
Трансформатор сертифицирован.
Основные технические характеристики |
||||||
Тип |
Номинальное напряжение обмоток, В |
Предельная мощность, ВА |
Схема и группа соединения обмоток |
Габаритные размеры, мм |
Масса, кг |
|
ВН |
НН |
|||||
НТС-0,5 УХЛ4 НТС-0,5 04 |
660 380 |
100 |
400 |
У/Ун-0 |
270x1Збх 172 |
13,5 |
6) Заземляемые масляные герметичные трансформаторы напряжения ЗНГМ-27,5 УХЛ1, ЗНГМ-35 УХЛ1
Заземляемые масляные герметичные трансформаторы напряжения типа ЗНГМ-27,5УХЛ1 и ЗНГМ-35УХЛ1 предназначены для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с целью формирования сигналов приборам измерения и защитным электрическим устройствам.
Параметры обмоток ЗНГМ-27,5 УХЛ1
Обозначение обмоток |
ВН |
НН №1 |
НН №2 |
|||
Номинальное напряжение, В |
27500 |
100 |
100 |
|||
Класс точности |
- |
0,2 |
0,5 |
0,2 |
0,5 |
1,0 |
Нагрузка в классах точности, ВА |
- |
30 |
100 |
75 |
200 |
400 |
Нагрузка предельная, ВА |
- |
500 |
500 |
Условия поверки вторичных обмоток в классах точности с номинальными нагрузками и cosφ= 0,8 (индуктивный)
Классы точности |
Нагрузка обмоток, ВА |
|||||
Поверка обмотки НН №1 |
Поверка обмотки НН №2 |
|||||
НН№1 |
НН №2 |
НН №1 |
НН №2 |
|||
0,2 |
7,5 |
0 |
0 |
18,5 |
||
30 |
0 |
50 |
0 |
30 |
75 |
|
0,5 |
100 |
0 |
100 |
0 |
100 |
200 |
1,0 |
- |
- |
0 |
400 |
Примечание:
- основная НН №1 (а1-х1) предназначена для учета электроэнергии в системе АИИС КУЭ;
- основная НН №2 (а2-х2) предназначена для цепей измерения и защиты.
Параметры обмоток ЗНГМ-35 УХЛ1
Обозначение зажимов обмоток |
А-Х |
а1-х1 |
а2-х2 |
аД-хД |
||
Номинальное напряжение, В |
35000/√3 33000/√3 24000/√3 |
100/√3 |
100/√3 |
100/√3 |
||
Класс точности |
- |
0,2 |
0,5 |
1,0 |
3,0 |
3,0 |
Нагрузка в классах точности, ВА |
- |
30 |
120 |
200 |
400 |
600 |
Нагрузка предельная, ВА |
- |
1000 |
Условия поверки погрешности трансформаторов в классах точности с номинальными нагрузками вторичных обмоток и cosφ= 0,8 (индуктивный)
Классы точности |
Поверка обмоток трансформатора при заданных нагрузках ВА |
||||||||
Поверка обмотки НН1 |
Поверка обмотки НН2 |
Поверка обмотки ННД |
|||||||
0,2 |
№1 |
№2 |
№3 |
№1 |
№2 |
№3 |
№1 |
№2 |
№3 |
7,5 |
0 |
0 |
- |
- |
- |
- |
- |
- |
|
30 |
0 |
0 |
- |
- |
- |
- |
- |
- |
|
30 |
60 |
0 |
|||||||
0,5 |
- |
- |
- |
0 |
30 |
0 |
- |
- |
- |
- |
- |
- |
0 |
120 |
0 |
- |
- |
- |
|
30 |
120 |
0 |
|||||||
1,0 |
- |
- |
- |
0 |
200 |
0 |
- |
- |
- |
3,0 |
- |
- |
- |
0 |
400 |
0 |
0 |
0 |
600 |
Примечание:
- трансформаторы изготавливаются стремя вторичными обмотками;
- основная НН1 (а1-х1) предназначена для учета электроэнергии в системе АИИСКУЭ;
- основная НН2 (а2-х2) предназначена для цепей измерения и защиты;
-дополнительная ННД (ад-хд) предназначена для контроля изоляции сети при соединении трех обмоток трансформаторов разных фаз в схему «разомкнутый треугольник».
